Способ просветления стекол

Способ просветления стекол

Иллюстрации

Показать все

Реферат

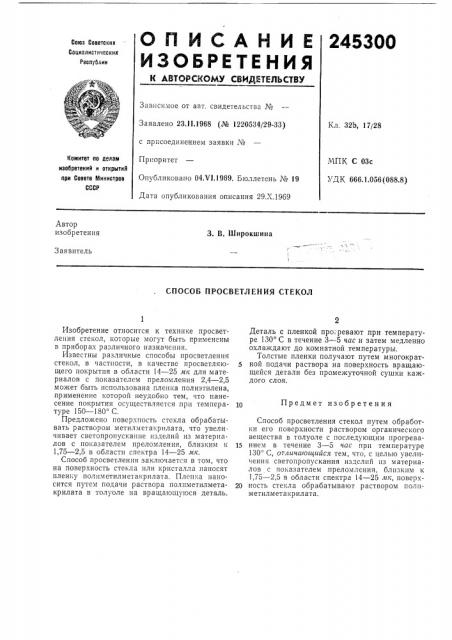

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

245300

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23.11.1968 (¹ 1220534/29-33) Кл, 32b, 17/28 с присоединением заявки №

Приоритет

Опубликовано 04.И.1969. Бюллетень № 19

Дата опубликования описания 29.Х.1969

МПК С 03с

УДК 666.1.056 (088.8) Комитет по делам иаобретений и открытий при Совете Министров

СССР

Автор изобретения

3. В. Широкшина

3 аявитель

СПОСОБ ПРОСВЕТЛЕНИЯ СТЕКОЛ

10 Предмет изобретения

Способ просветления стекол путем обработки его поверхности раствором органического вещества в толуоле с последующим прогрева15 нием в течение 3 — 5 час прп температуре

130 С, отлича ощийся тем, что, с целью увеличения светопропускания изделий из материалов с показателем .преломления, близким к

1,75 — 2,5 в области спектра 14 — 25 мк, поверх20 ность стекла обрабатывают раствором полиметилметакрилата.

Изобретение относится к технике просветления стекол, которые могут быть применены в приборах различного назначения.

Известны различные способы просветления стекол, в частности, в качестве просветляющего покрытия в области 14 — 25 мк для материалов с показателем преломления 2,4 — 2,5 может быть использована пленка полиэтилена, применение которой неудобно тем, что нанесение покрытия осуществляется при температуре 150 †1 С.

Предложено поверхность стекла обрабатывать раствором метилметакрилата, что увели. чивает светопропускание изделий из материалов с показателем преломления, близким к

1,75 — 2,5 в области спектра 14 — 25 мк.

Способ просветления заключается в том, что на поверхность стекла или кристалла наносят пленку полиметилметакрилата. Пленка наносится путем подачи раствора полиметилметакрилата в толуоле на вращающуюся деталь.

Деталь с пленкой про-ревают при температуре 130 С в течение 3 — 5 час и затем медленно охлаждают до комнатной температуры.

Толстые пленки получают путем многократной подачи раствора на поверхность вращающейся детали без промежуточной сушки каждого слоя.
