Электрический циркуляционный нагреватель горячей воды

Электрический циркуляционный нагреватель горячей воды

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

[0001] Настоящее изобретение относится к нагревателю, предназначенному для использования в домашнем отоплении, более конкретно относится к передвижному электрическому циркуляционному нагревателю горячей воды, состоящему из открытых излучающих панелей, расположенных на коробке нагревательного блока и встроенных в него для того, чтобы иметь возможность перемещаться по полу.

Предпосылки к созданию изобретения

[0002] Электрический нагреватель горячей воды, снабженный излучающей секцией, интегрированный с нагревательной секцией, до сего времени известен из обычного примера 1, показанного на фиг.11, и обычного примера 2, показанного на фиг.12, и так далее.

Обычный пример 1 описан в патентном документе 1, в котором, как показано на фиг.11, электрический нагреватель содержит множество излучающих ребер 106, закрепленных вокруг внешней периферийной поверхности прямой медной трубы 101, предназначенной для нагревания и расположенной горизонтально, причем экранированный нагреватель 104 располагается в нагревательной камере 103 внутри медной трубы 101 для нагревания и по существу по всей длине медной трубы 101 для нагревания, и в котором нагревательная камера 103 заполнена водным раствором, и медная труба 107 расширительной камеры заполнена инертным газом, причем медная труба 107 располагается горизонтально и соединяется с медной трубой 101 для нагревания изогнутым участком трубы 105, а также дополнительно содержит предохранительный клапан давления 109, расположенный на конце горизонтальной трубы 108 расширительной камеры.

[0003] Водный раствор внутри нагревательной камеры 103 нагревают посредством экранированного нагревателя 104 под контролем термостата 110, и излучающие ребра 106 нагреваются за счет естественной конвективной теплоотдачи нагретого водного раствора, чтобы получить таким образом электрический нагреватель горячей воды для нагревания воздуха в помещении за счет естественной системы конвекции от излучающих ребер 106, так что нагреватель 100 может быть в целом уменьшен в размерах, и небольшое количество водного раствора в нагревательной камере 103 нагревается за короткое время, нагревая, таким образом, за короткое время излучающие ребра 106 так, чтобы ускорить первоначальный пуск излучения, причем излучающая секция и нагревательная секция помещаются в кожухе Са, образуя нагреватель.

[0004] Обычный пример 2 описан в патентном документе 2 и, как показано на фиг.12, он является электрическим нагревателем 200 горячей воды, в котором помещаются, образуя одно целое, нагревательная секция и излучающая секция и содержится расширительная камера 202, выполненная на верхней стороне U-образной первой трубы 201, выполненной из меди, причем предохранительный клапан 209 располагается на наконечнике расширительной камеры 202 будучи связан с ним диском 207 со щелями, экранированный нагреватель 204 располагается на участке первой трубы 201 с большим диаметром и на нижней ее части, вторая труба 205 отходит от части, находящейся посередине между верхней и нижней частями первой трубы 201 и располагается параллельно им, и в котором оба конца второй трубы 205 соединяются с первой трубой 201, образуя таким образом линию циркуляции, заполненную водным раствором, причем группа ребер 206 располагается на внешней периферии второй трубы 205 так, чтобы заставить нагретую заполняющую воду осуществлять естественную конвекционную циркуляцию внутри линии циркуляции, так что тепло для нагрева распространяется от группы ребер 206 за счет естественной конвекции от нагретой циркулирующей воды под контролем термостата 210, расположенного внутри кожуха Са.

Патентный документ 1: JP 6-18813 Y.

Патентный документ 2: JP 55-49635 A.

Описание изобретения

Проблемы, которые должны быть решены с помощью изобретения

[0005] Поскольку нагреватель из обычного примера 1 (фиг.11) нагревает водный раствор внутри нагревательной камеры 103 посредством экранированного нагревателя 104, и медная труба, образующая нагревательную камеру 103, передает тепло излучающим ребрам 106, помещенным по внешней периферии медной трубы, перенос тепла от нагретого водного раствора к излучающим ребрам 106 является переносом тепла от медной трубы 101 для нагревания, так что тепловые пятна могут возникать на группе излучающих ребер 106.

Далее, поскольку количество водного раствора внутри нагревательной камеры 103 невелико, включение и выключение нагревателя термостатом 110 происходят часто и выделение тепла по сравнению с потреблением энергии мало.

Кроме того, хотя нагревательная система, основанная на радиаторе (излучающих ребрах), является системой естественной конвекции с использованием потока естественного воздуха от радиатора для обеспечения эффективного и мягкого обогрева человеческого тела, излучающая секция (группа излучающих ребер) помещается в кожухе Са, так что нагревающий эффект излучаемого тепла является минимальным.

[0006] Хотя нагреватель из обычного примера 2 (фиг.12) обеспечивает циркуляцию нагретого водного раствора по первой трубе 201, снабженной экранированным нагревателем 204, расположенным в нижней ее части, и по второй трубе 205 для циркуляции, помещенной в средней его части и снабженной излучающими ребрами 206, поскольку нагретый водный раствор подвергается естественной конвекционной циркуляции, группа излучающих ребер 206 не нагревается до тех пор, пока после включения экранированного нагревателя 204 не пройдет определенное время, и тепловые пятна могут возникать на первой концевой части и последней концевой части второй трубы 205, поскольку группа излучающих ребер 206 нагревается благодаря переносу тепла от второй трубы 205.

Далее, хотя система нагревания помещения от излучающих ребер 206 является естественной конвекционной системой, подобно обычному примеру 1 (фиг.11), поскольку радиатор (группа излучающих ребер) помещается в кожухе Са, нагревающий эффект излучаемого тепла является минимальным.

[0007] Настоящее изобретение направлено на разрешение или ослабление перечисленных проблем, связанных с обычным нагревателем, снабженным нагревательной секцией, объединенной с излучающей секцией, и целью изобретения является создание компактного нагревателя, хотя он является нагревателем, снабженным нагревательной секцией, объединенной с излучающей секцией, подобно обычным примерам 1 и 2, в котором в качестве радиатора используется открытая панель с циркулирующей горячей водой, перенос тепла от нагревательной секции к радиатору осуществляется путем принудительной конвективной теплоотдачи, чтобы реализовать таким образом передачу тепла радиатору без возникновения тепловых пятен, в то время как обогрев помещения радиатором обеспечивается естественной конвекционной системой, которая ласкает и мягко обогревает человеческое тело, и обогрев излучаемым теплом от радиатора может осуществляться по максимуму.

Средства для решения проблемы

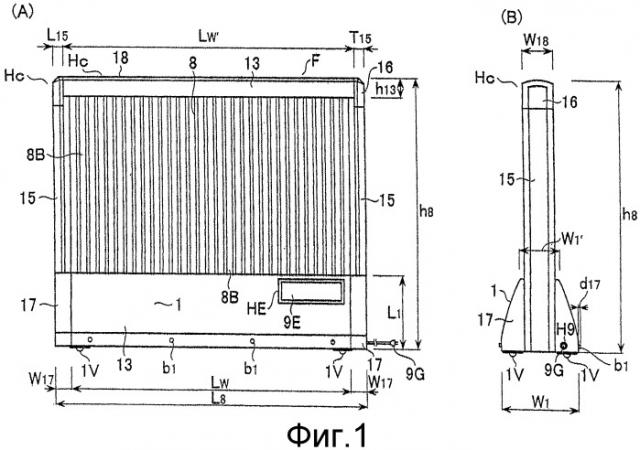

[0008] Настоящее изобретение относится к циклическому нагревателю горячей воды с электрическим нагревом, например такому, как показанный на фиг.1, излучающая секция 8 которого располагается в его верхней части, а коробка нагревательного блока 1 располагается в его нижней части и интегрирована с излучающей секцией 8, в котором излучающей секцией 8 являются излучающие панели с циркулирующей горячей водой, снабженные портом 8S для подвода горячей воды и портом 8R для отвода горячей воды, поверхности излучающих панелей открыты, и в котором, как показано на фиг.3, коробка нагревательного блока 1 вмещает в себе функциональный блок циркуляции горячей воды, содержащий соединительную арматуру для заполнения водой 7, состоящую из отрезка трубы 7Т, снабженного патрубками для шланга 7J, предназначенными для использования при прокладке труб и соединения внешней периферии обоих концов отрезка трубы 7Т, и задвижкой 7В, предназначенной для использования при открывании и закрывании протекания воды в отрезке трубы 7Т и выступающей из середины отрезка трубы 7Т, соединительных секций 7D, выступающих с обеих сторон задвижки 7В, причем каждая соединительная секция 7D снабжена шаровыми клапанами 7А, 7С, вставленными в них на резьбе и с возможностью отделения, резервуар под давлением для отделения воздуха 2, циркуляционный насос 3, трубный нагреватель 4, соединенные между собой системой труб, и соединенный с излучающей секцией 8 подводящей трубой S и обратной трубой R, и пробку 9G для кабеля, помещенную с возможностью вытягивания на боковой поверхности коробки нагревательного блока 1.

[0009] В этом случае выражение «поверхность панели открыта» означает открытость, позволяющую добиться рассеивания излучаемого тепла от всей поверхности излучающей панели в помещение.

Далее, коробка нагревательного блока 1 может быть собрана из пластмассового листа или металлического листа, но ее кожух может быть образован съемным листовым материалом с учетом необходимости технического обслуживания.

Кроме того, циркуляционный насос 3 и трубный нагреватель 4, которые должны помещаться внутри коробки нагревательного блока 1, могут быть изготовлены из обычных продуктов, причем циркуляционный насос может быть составлен из электромагнитного насоса, выполненного из синтетической смолы, или металлического циркуляционного насоса, в то время как нагреватель SC (наименование продукта) для генерирования тепла при мощности 1 кВт, обладающий превосходными характеристиками энергосбережения, изготовленный компанией Netsusho Kabushiki Kaisha, предпочтительно приспособлен для трубного нагревателя 4 с различной длиной в зависимости от нагревательной способности трубного нагревателя 4, а для системы труб предпочтительно используют обычную трубу, изготовленную из этиленпропиленовой смолы, обладающей превосходной долговечностью, жаропрочностью и сопротивлением растворителям.

[0010] Далее, для излучающей секции 8, в случае если она относится к типу с циркуляцией горячей воды, может быть применен такой тип циркуляции горячей воды, и может также применяться металлическая панель (наименование продукта: термопанель), изготовленная компанией Morinaga Engineering Co., Ltd., или радиатор, выполненный из пластмассы, как описано в JP 2001-116475A.

Далее, резервуар под давлением для отделения воздуха 2 является новым герметичным резервуаром, изготовленным из пластмассы, который разработан как резервуар для выполнения функции расширительного бака и воздушного сепаратора в обычной электрической циркуляционной нагревательной системе горячего воздуха при предположении, что ее вес, размеры и стоимость уменьшаются, и объем резервуара может определяться на основании количества воды, которое должно циркулировать внутри нагревателя при нормальной температуре, количества воды при температуре после нагревания и давления воздуха во время эксплуатации резервуара. В резервуаре под давлением для отделения воздуха, соответствующем техническим условиям на нагреватель мощностью 1 кВт, как показано на фиг.6, объем обычно составляет 0,5 л (небольшой), и он образован прямоугольной коробкой, на которой помещена пирамида со срезанной вершиной, причем резервуар имеет большую свободу размещения внутри сберегающей пространство коробки нагревательного блока 1.

[0011] Кроме того, система управления предпочтительно представлена блоком регулирования температуры, образуемым, сам по себе, обычным устройством управления на базе микропроцессора и встроенным в коробку нагревательного блока 1, и операционной панелью 9Е, которая размещается на внешней поверхности коробки нагревательного блока 1. В случае если в операционной панели 9Е предусмотрена функция времени, она эффективна для сбережения энергии при нагревании за счет сочетания включения-выключения питания, температуры и времени.

Кроме того, также в случае если роликовые опоры 1V располагаются, как показано на фиг.1, на нижней поверхности коробки нагревательного блока 1, нагреватель НС может свободно передвигаться по поверхности пола, за счет чего будет улучшено удобство использования в помещении в сочетании со свободно вытягиваемой пробкой 9G кабеля.

[0012] Соответственно, хотя электрический циркуляционный нагреватель согласно настоящему изобретению является компактным нагревателем, в котором излучающая секция и нагревательная секция объединяются в одно целое, обогрев излучающей секцией 8 становится обогревом, вызванным принудительной циркуляцией горячей воды под воздействием циркуляционного мотора, так что излучающая секция, то есть поверхность излучающей панели, становится ровным радиатором без возникновения тепловых пятен, что обеспечивает достижение обогрева помещения, приятного и комфортного для человеческого тела, за счет естественного конвекционного нагрева помещения нагревательной панелью.

Далее, поскольку поверхности излучающей панели открыты, излучающая панель обеспечивает нагрев, вызванный конвекционным теплом, вместе с нагревом, вызванным излучаемым теплом, получая таким образом приятный и мягкий обогрев, даже при температуре, не вызывающей ожога даже при касании излучающих панелей человеческой рукой, получая таким образом комнатный нагреватель, который не опасен для пожилых лиц, детей и т.д. и который безопасен и удобен для человеческого тела.

[0013] Кроме того, излучающая секция 8 нагревателя по настоящему изобретению, как показано на фиг.5, предпочтительно содержит излучающие панели 81, 82, выполненные из пластика, содержит группу вертикальных трубок 8В, каждая небольшого диаметра, выполненных из пластика и соединенных и сообщающихся верхними и нижними концами с горизонтальными трубками 8А, каждая большого диаметра, выполненными из пластика, и в которой горизонтальная трубка 8А на нижнем конце снабжена портом 8S подвода горячей воды и портом 8R отвода горячей воды.

В этом случае, хотя количество излучающих панелей 81, 82 не имеет особого значения, в случае наличия одной панели, если порт 8S подвода горячей воды располагается на одном конце горизонтальной трубки 8А на нижней стороне, и порт 8R отвода горячей воды располагается на другом конце горизонтальной трубки 8А на нижней стороне, образование соединения между одной излучающей панелью и коробкой нагревательного блока 1 усложняется.

Кроме того, если излучающая панель относится к типу, при котором не меньше трех излучающих панелей уложены одна на другую, уменьшается эффект рассеивания излучаемого тепла от поверхности промежуточной излучающей панели.

[0014] Для этого излучающая панель относится, как показано на фиг.5, к двухслойному типу, и если излучающая панель относится к двухслойному типу, порт 8S подвода горячей воды и порт 8R отвода горячей воды излучающей секции 8 может быть помещен просто на одном участке (одном конце горизонтальной трубки 8А на нижней стороне), и рассеивание излучаемого тепла эффективно действует для обогрева помещения.

Далее, в случае нагревателя НС мощностью 1 кВт, в отношении диаметра каждой трубки из группы вертикальных трубок 8В, служащих излучающей поверхностью, и диаметра горизонтальной трубки 8А, служащей линией циркуляции и элементом армирующей рамы, горизонтальная трубка 8А обычно имеет наружный диаметр (dA) 27 мм при толщине стенки 5 мм, и вертикальная трубка 8В имеет наружный диаметр 13 мм при толщине стенки 1,6 мм.

Кроме того, соединение между каждой группой вертикальных трубок 8В и горизонтальных трубок 8А на верхнем и нижнем концах предпочтительно осуществляется средствами термического плавления и предпочтительно осуществляется средствами, описанными в JP 2007-247869 A.

[0015] Соответственно, горячая вода (стандартная температура: 75°С), которая должна подаваться из трубки S исходящей стороны коробки нагревательного блока 1 в излучающие панели 81, 82, одновременно перетекает за счет принудительной циркуляции из горизонтальной трубки 8А на нижней стороне в группу вертикальных трубок 8В, вызывая в излучающих панелях формирование равномерно нагреваемых поверхностей, так что воздух, окружающий поверхности излучающих панелей 81, 82, нагревается за счет естественной конвекции, демонстрируя таким образом обогрев, приятный, ласкающий и мягкий для человеческого тела, вместе с взаимодействием с рассеянным теплом, созданным излучаемым теплом от излучающих панелей 81, 82.

Кроме того, поскольку нагревательная панель выполнена полностью из синтетической смолы, и температура поверхности каждой излучающей панели составляет от 40 до 60°С, появляется возможность получить безопасный комнатный нагреватель, который не вызывает ожогов даже при касании излучающей панели человеческой рукой.

[0016] Далее, как показано на фиг.5, излучающая секция 8 предпочтительно формируется путем интегрирования первой излучающей панели 81 и второй излучающей панели 82 между собой с интервалом (GP) между противолежащими боковыми поверхностями первой и второй излучающих панелей, позволяющим только нагретому воздуху подниматься вверх и вытекать, а порт 8S подвода горячей воды располагается в нижнем конце с одной стороны горизонтальной трубки 8А на нижней стороне первой излучающей панели 81, и порт 8R отвода горячей воды располагается в нижнем конце с одной стороны горизонтальной трубки 8А на нижней стороне второй излучающей панели 82.

[0017] В этом случае, если первая излучающая панель 81 и вторая излучающая панель 82 интегрированы друг с другом, как показано на фиг.5, путем соединения их распорными трубками 8D на обоих концах горизонтальной трубки 8А на нижней стороне и на правом конце горизонтальной трубки на верхней стороне и путем установления сообщения между ними с помощью связующей трубки 8С только на левом конце горизонтальной трубки 8А на верхней стороне, образуя таким образом путь протекания от левого конца горизонтальной трубки 8А на верхней стороне первой излучающей панели к левому концу горизонтальной трубки 8А на верхней стороне второй излучающей панели и объединяя первую излучающую панель 81 и вторую излучающую панель 82 с интервалом между центрами W8' горизонтальной трубки 8А, равным 31,5 мм, то интервал (промежуток) GP между противоположными боковыми поверхностями первой излучающей панели 81 и второй излучающей панели 82 становится равным 18,5 мм.

[0018] Далее, наряду с первой излучающей панелью порт 8S подвода горячей воды дополнительно помещается на нижней стороне на одном конце горизонтальной трубки 8А на нижнем конце, торцевые поверхности горизонтальной трубки 8А на нижней стороне и горизонтальной трубки 8А на верхней стороне закрыты, каждая, закрывающей пластиной 8F, в то время как во второй излучающей панели 82 торцевые поверхности горизонтальной трубки 8А на верхней стороне и горизонтальной трубки 8А на нижней стороне закрыты, каждая, закрывающей пластиной 8F, а на левом конце горизонтальной трубки 8А закрывающая пластина 8Е располагается между вертикальной трубкой 8В на левом конце и следующей вертикальной трубкой 8В, а на правом конце горизонтальной трубки 8А на нижней стороне закрывающая пластина 8Е располагается между вертикальной трубкой 8В на правом конце и следующей вертикальной трубкой 8В, и порт 8R отвода горячей воды располагается в части, соответствующей вертикальной трубке 8В на правом конце.

[0019] Соответственно, горячая вода из трубки S исходящей стороны коробки нагревательного блока 1 принудительно циркулирует под воздействием циркуляционного насоса 3, как показано на фиг.5, по линии, в которой текущая вода f1, которая должна поступать в порт 8S подвода горячей воды первой излучающей панели 81, превращается в текущую по горизонтали воду f2 внутри горизонтальной трубки 8А на нижней стороне и поднимающуюся текущую воду f3 внутри группы вертикальных трубок 8В → текущую воду f4 внутри горизонтальной трубки 8А на верхней стороне → горизонтально текущую воду f5 внутри связующей трубки 8С → опускающуюся текущую воду f6 на левом конце второй излучающей панели 82 → горизонтально текущую воду f7 внутри горизонтальной трубки 8А на нижней стороне и поднимающуюся текущую воду f8 внутри группы вертикальных трубок 8В → горизонтально текущую воду f9 внутри горизонтальной трубки 8А на верхней стороне → опускающуюся текущую воду f10 внутри вертикальной трубки 8В на правом конце → текущую воду f11 от порта 8R отвода горячей воды к обратной трубе R коробки блока нагревателя.

[0020] Далее, порт 8S подвода горячей воды и порт 8R отвода горячей воды излучающей секции 8 располагаются на том же участке, так что присоединение линии циркуляции между излучающей секцией 8 и коробкой блока нагревателя 1 легко выполняется на этом участке.

Далее, если интервал GP между противолежащими боковыми поверхностями первой излучающей панели 81 и второй излучающей панели 82 превышает не меньше чем 20 мм, возможен направленный вниз поток холодного воздуха между поднимающимся потоком нагретого воздуха с обеих сторон, однако если интервал GP между противоположными боковыми поверхностями не превышает 20 мм (стандарт: 18,5 мм), в интервале GP не происходит направленного вниз потока холодного воздуха сверху, так что нагретый воздух не задерживается и плавно поднимается благодаря естественной конвекции, обеспечивая таким образом мягкий обогрев помещения.

[0021] Кроме того, согласно настоящему изобретению желательно, чтобы все горизонтальные трубки 8А и вертикальные трубки 8В излучающих панелей 81, 82 были выполнены из двухслойных трубок из формованного пластика, на поверхности которых имеется покрытие.

В этом случае, если горизонтальная трубка 8А и вертикальная трубка 8В отлиты из PP-R смолы (полипропиленовой смолы с произвольным сополимером), пластик для поверхностного слоя может быть сформирован путем двухслойной экструзионной формовки путем смешивания нужного красителя с той же смолой, которая использована для тела трубки с внутренней стороны (PP-R), формируя таким образом поверхностный слой толщиной от 0,4 до 0,6 мм (стандарт: 0,5 мм).

[0022] Соответственно, излучающие панели 81, 82, которые должны быть открыты для рассеивания теплового излучения, могут быть изготовлены с цветами и дизайном, нужными потребителю, не допуская подверженности поверхностей труб ультрафиолетовой деградации, с целью получения радиатора, пригодного для размещения в помещении и обладающего превосходным внешним видом.

Кроме того, несмотря на то, что соответствующие трубки 8А, 8В пластмассовой излучающей секции окрашены в нужные цвета, тело трубки на внутреннем слое выполнено из пластика, к которому не подмешан краситель, так что можно избежать ухудшения долговечности смол, вызванного подмешиванием красителя.

[0023] Далее, согласно настоящему изобретению, желательно, чтобы коробка блока нагревателя 1 включала в себя блокирующие элементы 17, каждый из которых содержит внешний торцевой лист 17S, снабжен вертикально ориентированным вырезом 17С на его внешней поверхности, причем блокирующие элементы 17 неподвижно закреплены на обоих концах нижней пластины 1С в продольном направлении, пара из левого листа 1А и правого листа 1В, соответственно, располагается продольно, будучи прикреплены с возможностью отделения и неподвижно к нижней пластине 1С и блокирующим элементам 17 в форме, накрывающей нижнюю пластину 1С и блокирующие элементы 17, причем вертикально ориентированные боковые рамы 15 соединяются с обоими концами верхней рамы 13 в продольном направлении через посредство верхних соединителей 16, причем к верхней раме 13 подвешена и поддерживается ею горизонтальная трубка 8А на верхней стороне излучающей секции 8, а боковые рамы 15 вставлены в вырезы 17С блокирующих элементов 17 сверху, обеспечивая таким образом поддержку боковых рам 15 блокирующими элементами 17.

[0024] В этом случае коробка блока нагревателя 1, сама по себе, образует жесткую конструкцию, содержащую нижнюю пластину 1С, боковые листы 1А, 1В с обеих сторон и блокирующие элементы 17 с обоих концов, образуя таким образом конструкцию, в которой нижний конец излучающей секции вставлен в проем 01 на верхней поверхности, образованной боковыми листами 1А, 1В с обеих сторон в форме свободного подвешивания, так что интервал (проем 01) на верхнем конце левого листа 1А и правого листа 1В может определяться в зависимости от удобства установки излучающей секции 8 на коробку блока нагревателя 1 и закрепления выреза, из которого поднимается нагретый воздух для минимизации задержки тепла на вставленной части нижнего конца излучающей секции 8. Коробка блока нагревателя 1 обычно имеет форму, показанную на фиг.2(А), при которой оба боковые листа 1А, 1В изогнуты внутрь, и концевые кромки загнуты внутрь, образуя выступающие стороны 1Е и таким образом сохраняя проем 01 между выступающими сторонами 1Е, сформированными на верхних концах обоих боковых листов 1А, 1В, в сочетании также с влиянием конструкции.

[0025] Далее, левый и правый листы 1А, 1В, нижняя пластина 1С и блокирующие элементы 17, соответственно, образующие коробку блока нагревателя 1, могут быть изготовлены из металлического листа, однако, в случае, если они изготовлены из листа пластмассы в сочетании с излучающими панелями 81, 82, выполненными из пластмассы, возможно уменьшение общего веса нагревателя НС, что облегчает обращение с нагревателем НС.

В этом случае, если из стального листа изготовлена только нижняя пластина 1С, образующая донную поверхность коробки блока нагревателя 1, можно приложить усилие, достаточное для размещения элементов оборудования, которые должны располагаться внутри коробки блока нагревателя 1 и имеют различное назначение, и она эффективна также для предотвращения падения легкого нагревателя НС.

[0026] Следовательно, в отношении коробки блока нагревателя 1, в случае, если левый лист 1А и правый лист 1В, представляющие собой декоративную раму, сняты с нижней пластины 1С и блокирующих элементов 17, излучающая секция 8 может быть отделена от коробки блока нагревателя 1, и в случае отделения одного из двух боковых листов 1А, 1В можно осуществлять техническое обслуживание блока, обеспечивающего циркуляцию горячей воды.

В излучающей секции 8 к верхней раме 13 горизонтальная трубка 8А верхней стороны подвешена таким образом, чтобы позволять горизонтальной трубке 8А скользить по горизонтали, и оба конца верхней рамы 13 опираются на боковые рамы 15, и боковые рамы 15 поддерживаются коробкой блока нагревателя 1, причем нет помех для удлинения по направлению вниз вертикальной трубки 8В излучающих панелей 81, 82 из-за нагревания и горизонтального удлинения горизонтальной трубки 8А из-за нагревания.

[0027] Далее, согласно нагревателю по настоящему изобретению, как показано на фиг.8, верхняя рама 13 имеет верхнюю сторону 13T, содержащую продольный вырез 13А, нижнюю пластину 13В, расположенную под вырезом 13А и снабженную на обоих концах изогнутыми стыковыми частями 13R, отверстием Н13 для выпуска воздуха в центре, жесткими полыми частями 13G, снабженными изогнутыми стыковыми частями 13R на нижнем конце внутренних сторон вертикальных боковых стенок 13F c обеих сторон, где верхняя крышка 18 снабжена группой воздушных отверстий На, размещенных и расположенных в ее середине по ширине, и отходящими вниз деталями 18F, снабженными стопорными собачками 18G, выступающими вниз с обеих сторон от группы воздушных отверстий На, а верхняя крышка 18 вставлена в вырез 13А верхней рамы посредством отходящих вниз деталей 18F.

[0028] В этом случае с верхней рамой 13 изогнутые стыковые части 13R с обеих сторон нижней пластины 13В и изогнутые стыковые части 13R жестких полых частей 13G предпочтительно зажимают и удерживают горизонтальную трубку 8А на верхней стороне излучающих панелей 81, 82 верхней и нижней частями снаружи, как показано на фиг.8(А), и обе изогнутые стыковые части 13R имеют типичные криволинейные поверхности, совмещенные с горизонтальной трубкой 8А.

Далее, группа из воздушных отверстий На на верхней крышке 18 может равномерно выпускать поднимающийся поток нагретого воздуха от излучающих панелей 81, 82, помещенных под ней, и, обычно, как показано на фиг.8(D), группа вытянутых отверстий На (стандартные размеры ширина 3,5 мм, длина 18 мм) формируется по ширине верхней крышки 18, имеющей ширину W18, равную 30 мм, и длину, равную 222 мм, путем перфорации верхней крышки, сохраняя между вытянутыми отверстиями На промежуток, равный 2 мм.

[0029] Соответственно, верхняя рама 13 может прочно зажать и удерживать горизонтальную трубку 8А на верхней стороне излучающих панелей 81, 82 посредством изогнутых стыковых частей 13R жестких полых частей 13G с нижней стороны и изогнутыми стыковыми частями 13R на нижней пластине 13В с верхней стороны, обеспечивая таким образом подвешивание и удерживание излучающей секции 8.

Далее, проемы для выхода воздуха Н13 (стандартные размеры: ширина 18 мм, длина 154 мм) против верхней рамы 13, приготовленной в форме длинного, полученного экструзионной формовкой продукта (стандартные размеры 670 мм), получены путем перфорации нижней пластины 13В под вырезом 13А, что хуже в отношении удобства использования перфорации даже в случае, если проемы для выхода воздуха Н13 располагаются, имея подходящую форму и интервалы между собой для удобства применения, тогда как группа воздушных отверстий На равномерно и аккуратно размещается на верхней крышке 18 в форме одного листа, на котором легко выполняется операция перфорации, и верхняя поверхность нагревателя НС обеспечивает выполнение группой воздушных отверстий На на верхней крышке 18 выполнения функции выпуска воздуха, то есть визуально хорошо сбалансированное сочетание с внешним видом обеих боковых линий верхней крышки 18, таким образом демонстрируя внешний вид, превосходный в отношении функциональных качеств и эстетичности конструкции.

[0030] Желательно, чтобы верхняя рама 13, верхняя крышка 18, верхний соединитель 16, боковые рамы 15, левый лист 1А, правый лист 1В и блокирующие элементы 17, соответственно образующие раму нагревателя НС, были полностью выполнены из пластика, причем полученный экструзионной формовкой продукт снабжается слоем покрытия, выполненным на его поверхности, полученный инжекционной формовкой продукт выполнен из смешанной с красителем смолы, а левый лист 1А и правый лист 1В сделаны из слоистого листа, состоящего из внешнего покрывающего листа PR и внутреннего покрывающего листа Pr.

В этом случае верхняя рама 13, верхняя крышка 18, боковые рамы 15, левый лист 1А и правый лист 1В выполнены из длинной заготовки и могут быть подвергнуты экструзионной формовке, так что они предпочтительно формируются из двухслойного, полученного экструзионной формовкой продукта путем приготовления исходного материала за счет смешивания красителей с синтетической смолой для использования в основном теле, для формирования слоя покрытия на поверхности как поверхностного слоя толщиной 0,5 мм и внутреннего слоя, имеющего необходимую толщину по сравнению с поверхностным слоем, в то время как продукт инжекционной формовки может быть получен путем смешивания смолы с красителем.

[0031] Следовательно, согласно нагревателю, являющемуся предметом настоящего изобретения, поскольку излучающая секция 8 выполнена из пластика, и рама для поддержки излучающей секции 8 также полностью выполнена из пластика, может быть уменьшен вес нагревателя, и он может представлять собой продукт, имеющий цвета и дизайн, подходящие потребителю.

В этом случае, поскольку пластик (стандартный материал: смола PP-R) излучающей секции 8 и пластик (стандартный материал: поликарбонатная смола) рамы различаются между собой, требуется применить способ проб и ошибок для того, чтобы устранить небольшое различие в цветах.

[0032] Однако, поскольку декоративная рама коробки блока нагревателя 1, левый лист 1А и правый лист 1В, выполненные, каждый, из длинного элемента и предназначенные для представления внешнего вида, являются двухслойными, состоящими из внешнего покрывающего листа PR и внутреннего покрывающего листа Pr, согласование цвета может быть выполнено просто путем согласования цвета внешнего покрывающего листа PR. Соответственно, даже в случае отбраковки внешнего покрывающего листа PR из-за несоответствия цвета внутренний слой Pr может использоваться, так что отходы материала, связанные с согласованием цветов, могут быть уменьшены, ограничивая таким образом издержки производства.

Кроме того, поскольку левый лист 1А и правый лист 1В обычно имеют большие размеры и имеют криволинейную поверхность или ступени в поперечном разрезе, как показано на фиг.2(А), возможно коробление при формовке (свободная форма) в случае выполнения экструзионной формовки таким образом, чтобы получить толщину стенок (стандартное значение: толщина 3 мм), необходимую для обеспечения необходимой прочности боковых листов коробки блока нагревателя 1, однако поскольку толщина стенок уменьшается в двухслойном варианте, когда стенка состоит из внешнего покрывающего листа PR и внутреннего покрывающего листа Pr, коробление при формовке может быть также ограничено.

[0033] Кроме того, также, согласно нагревателю, являющемуся предметом настоящего изобретения, настоятельно необходимо, чтобы соединительная арматура заполнения водой 7, которая должна быть помещена в коробке блока нагревателя 1, располагалась, как показано на фиг.4(В), на трубопроводной линии внутри коробки блока нагревателя 1 и состояла из отрезка трубы 7Т, снабженного патрубками для шланга 7J, предназначенными для использования при прокладке труб и соединения внешней периферии обоих концов отрезка трубы 7Т, и задвижкой 7В, предназначенной для использования при открывании и закрывании протекания воды в отрезке трубы 7Т и выступающей из середины отрезка трубы 7Т, соединительных секций 7D, выступающих с обеих сторон задвижки 7В, причем каждая соединительная секция 7D снабжена шаровыми клапанами 7А, 7С, вставленными в них на резьбе и с возможностью отделения.

В этом случае задвижка 7В имеет форму трубки и выступает наружу, и содержит поверхностное приспособление на самом конце, предназначенное для открывания и закрывания задвижки 7В, и задвижка 7В обычно имеет форму трубки и такой же диаметр (стандартное значение: 13,5 мм), как и отрезок трубы 7Т (стандартное значение: длина 97 мм и диаметр 13,5 мм), и выступает на 50 мм, и открывается и закрывается путем поворота вращающейся плоскости, снабженной на конце крестообразным шлицом под отвертку.

[0034] Соответственно нагреватель НС заполняют водой, как показано на фиг.4(С), закрывая задвижку 7В в то время, когда шаровой клапан 7А соединяется с вентилем для водопроводной воды 6А посредством устойчивого к напору шланга 6С, а шаровой клапан 7С соединяется с емкостью 6В, в которую заливают воду посредством проницаемого шланга 6D, и текущая под давлением вода из шарового клапана 7А заполняет водную линию внутри нагревателя, так что когда подтверждается вытекание воды из шарового клапана 7С в емкость 6В, вода под заданным давлением может заполнить замкнутую линию циркуляции.

[0035] В этом случае, если высота подъема, соответствующая нужному давлению воды, поддерживается в проницаемом шланге 6D, идущем от шарового клапана 7С к емкости 6В в то время, как приложение давления водопроводной воды устраняется путем закрытия шарового клапана 7А, возможно заполнение водой под давлением, имеющим нужное значение, затем, после того как заполняющая вода замещается воздухом, шаровые клапаны 7А, 7С закрывают и задвижку 7В открывают, позволяя таким образом нагревателю НС действовать по трубопроводной системе нагревателя.

Соответственно, заполнение водой нагревателя НС может быть легко осуществлено посредством новой соединительной арматуры для заполнения водой 7 небольшого размера, позволяя получить таким образом не требующий технического обслуживания герметичный электрический циркуляционный нагреватель горячей воды.

[0036] Далее, как показано на фиг.6, резервуар под давлением для отделения воздуха 2 имеет форму короба, содержащего нижнюю сторону 2D, переднюю сторону 2F, заднюю сторону 2В, верхнюю сторону 2Т и боковые стороны 2L, 2R, причем верхняя сторона 2Т плавно переходит в переднюю сторону 2F через наклоненную вперед сторону Sf, верхняя сторона 2Т плавно переходит в заднюю сторону 2В через наклоненную назад сторону Sb, соединительный порт J1 помещается в центре передней стороны 2F по вертикали, соединительный порт J2 помещается в центре задней стороны 2В по вертикали, соединительный порт J3 помещается в задней части верхней сто
