Жидкокристаллическое устройство отображения

Жидкокристаллическое устройство отображения

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к жидкокристаллическому устройству отображения, включающему в себя жидкокристаллический слой режима вертикального выравнивания.

Предшествующий уровень техники

Жидкокристаллическое устройство отображения, возбуждаемое в режиме VA (VA: Вертикальное выравнивание), включает в себя жидкокристаллический слой, в котором применяется гомеотропное выравнивание, в котором молекулы жидкого кристалла выровнены перпендикулярно к подложке. В отсутствие подачи напряжения на жидкокристаллический слой не происходит изменений в состоянии поляризованного света, который проходит через жидкокристаллический слой. Таким образом, можно нормально осуществлять отображение черного, размещая поляризационную пластину в скрещенных призмах Николя. Это увеличивает глубину отображения черного, таким образом, обеспечивая широкую контрастность. Однако при подаче напряжения на жидкокристаллический слой молекулы жидкого кристалла падают к поверхности подложки. Таким образом, в ячейках жидкого кристалла однодоменной структуры, направления, в которых падение молекулы жидкого кристалла искривляется, приводит к появлению разных цветов, в зависимости от направления наблюдения.

Соответственно, был разработан режим MVA (многодоменного вертикального выравнивания), который позволяет наблюдать одно и то же отображение при наблюдении с различных направлений. В режиме MVA ячейка жидкого кристалла делится на множество доменов в плоскости ячейки жидкого кристалла с использованием структуры контроля выравнивания, такой как ребро. Направления, в которых падают молекулы жидкого кристалла, изменяются между доменами с использованием структуры контроля выравнивания и краевого электрического поля (наклонного электрического поля) во время подачи напряжения так, чтобы экран равномерно отображался в множестве направлений.

Кроме того, предусмотрен режим PVA (шаблонированного вертикального выравнивания); над и под жидкокристаллическим слоем сформированы щели, служащие в качестве структуры контроля выравнивания так, что размещается множество субпикселей, и молекулы жидкого кристалла выравниваются ортогонально при отсутствии подачи напряжения. Это также позволяет повысить качество отображения черного.

Кроме того, предусмотрен режим CPA (непрерывного вихревого выравнивания), который является дальнейшим развитием режима MVA; заклепка, которая выступает перпендикулярно к жидкокристаллическому слою, играет роль структуры контроля выравнивания так, чтобы заставить молекулы жидкого кристалла выравниваться радиальным образом после подачи напряжения. В отличие от режима MVA, в режиме CPA структура контроля выравнивания не приводит к интерференции при отсутствии подачи напряжения. Таким образом, режим CPA имеет хорошее вертикальное выравнивание и, в частности, обеспечивает хорошее качество отображения черного.

На фиг. 18 показан вид сверху панели жидкокристаллического устройства отображения, раскрытого в патентном источнике 1, в качестве одного примера жидкокристаллического устройства отображения, включающего в себя жидкокристаллический слой, который возбуждается в режиме VA.

На подложке 2 TFT предусмотрены линии 12 шины затвора, линии 14 шины стока и линии 18 шины запоминающего конденсатора. Кроме того, на подложке 2 TFT пиксели, подключенные к линиям 12 шины затвора и линиям 14 шины стока через TFT 20, располагаются на ней в виде матрицы. Каждый из пикселей включает в себя пиксельный электрод 16, и сигналы данных записываются в каждый из пиксельных электродов 16 из линий 14 шины стока через сток 21 и исток 22 TFT 20. Кроме того, пиксельные электроды 16 подключены к электродам 19 запоминающего конденсатора. Электроды 19 запоминающего конденсатора и линии 18 шины запоминающего конденсатора выровнены параллельно друг другу для формирования запоминающей емкости.

Кроме того, в позициях пересечения линий 12 шины затвора и линий 14 шины стока и в позициях пересечения линий 18 шины запоминающего конденсатора и линий 14 шины стока сформированы выступы 40, которые играют роль структур контроля выравнивания. Выступы 40 формируются из резиста и т.п. и имеют, по существу, круглую форму, если выступ рассматривается с направления, перпендикулярного поверхности подложки.

Источник информации 1: Опубликованная патентная заявка Японии Tokukai, № 2004-93826 A, дата публикации 25 марта 2004 г.

Однако жидкокристаллическое устройство отображения режима VA, в котором используется традиционная структура контроля выравнивания, имеет недостаток в том, что при наличии пиксельных электродов, на которые напряжение подается по отдельности, трудно управлять состоянием выравнивания молекул жидкого кристалла после подачи напряжения на жидкокристаллический слой, в результате чего молекулы жидкого кристалла равномерно располагаются между пиксельными электродами.

Нижеследующее описание поясняет эту проблему управления выравниванием со ссылкой на фиг.19. На фиг.19 показан вид сверху пиксельных электродов 101 пикселя, в котором жидкий кристалл возбуждается в режиме MVA, в частности в режиме CPA. Каждый из пиксельных электродов 101 имеет форму прямоугольника, длинная сторона которого проходит в направлении A, в котором проходят линии сигнала данных. Заклепка 102a, которая играет роль структуры контроля выравнивания, располагается в центральной позиции каждого из пиксельных электродов 101 в виде выступа, на противоэлектроде, выступая, таким образом, в жидкокристаллический слой. Кроме того, между двумя из пиксельных электродов 101 и 101, которые расположены рядом друг с другом в направлении A, предусмотрена щель 102b, которая проходит в направлении, перпендикулярном направлению A. После подачи напряжения на жидкокристаллический слой, молекулы жидкого кристалла падают радиальным образом, причем заклепка 102a служит центром, под действием краевого электрического поля. Поскольку молекулы жидкого кристалла падают радиальным образом, некоторые из соотношений между длинной осью молекул жидкого кристалла и осью пропускания поляризационной пластины демонстрируют крестообразный шаблон 201 черных линий, который имеет шаблон гашения, как показано на фиг.19. Этот шаблон можно наблюдать в оптический микроскоп с использованием линейно поляризованного света.

Эти черные линии проходят от заклепки 102a, которая играет роль центра, и черной линии 201a, которая представляет собой черную линию, проходящую в направлении A, в котором проходят линии сигнала данных, и проходящую к краю пиксельного электрода, который служит границей со щелью 102b, имеет начальную точку 103 на стороне края пиксельного электрода. Эта начальная точка 103 изменяет свою позицию между парами пиксельных электродов, которые находятся рядом друг с другом. Это указывает, что вблизи щели 102b, как обведено пунктирными линиями, центр выравнивания 104, который предусмотрен общим в паре соседних пиксельных электродов на концах черных линий 201a, генерируется в режиме изменения между другими парами пиксельных электродов, соседними с нею, и таким образом нестабилен.

Кроме того, эта проблема возникает аналогично в случае, когда только один из двух пиксельных электродов, которые охватывают щель 102b, имеет структуру контроля выравнивания, например заклепку 102a.

Такая неравномерность выравнивания между пиксельными электродами приводит к шероховатости и т.п. в изображении. В результате ухудшается качество отображения.

В вышеприведенном примере описан режим CPA, однако жидкие кристаллы режима VA, которые используют структуру контроля выравнивания, обычно имеют центр выравнивания, который определяет направление, к которому падают молекулы жидкого кристалла. Таким образом, проблема, состоящая в том, что центры выравнивания молекул жидкого кристалла не генерируются равномерно между пикселями, причем центр выравнивания генерируется вблизи щели, заключенной между пиксельными электродами, которые предусмотрены рядом друг с другом в направлении, в котором проходят линии сигнала данных, и на которые напряжение подается по отдельности, является проблемой, которая обычно возникает с жидкими кристаллами режима VA.

Краткое изложение существа изобретения

Настоящее изобретение направлено на устранение вышеизложенных проблем уровня техники.

Задачей настоящего изобретения является обеспечение жидкокристаллического устройства отображения, которое способно генерировать центры выравнивания молекул жидкого кристалла таким образом, что центры выравнивания пар соседних пиксельных электродов генерируются равномерно, причем центр выравнивания генерируется вблизи щели, заключенной между пиксельными электродами, которые предусмотрены рядом друг с другом в направлении, в котором проходят линии сигнала данных, и на которые напряжение подается по отдельности.

Для решения задачи жидкокристаллическое устройство отображения настоящего изобретения представляет собой жидкокристаллическое устройство отображения, включающее в себя: жидкокристаллический слой, возбуждаемый в режиме вертикального выравнивания; и пиксельные электроды, причем каждые два пиксельных электрода располагаются рядом друг с другом в первом направлении, чтобы охватывать щель между ними, причем два пиксельных электрода по отдельности принимают запись сигналов данных, причем первое направление является направлением, в котором проходят линии сигнала данных, и жидкокристаллический слой, соответствующий, по меньшей мере, одному из двух пиксельных электродов, имеющий структуру контроля выравнивания, расположенную на ее противоэлектроде, причем один пиксельный электрод из двух пиксельных электродов имеет первый край, являющийся краем, служащей границей между одним пиксельным электродом и щелью, и другой пиксельный электрод из двух пиксельных электродов имеет второй край, являющийся краем, служащим границей между другим пиксельным электродом и щелью, причем первый край и второй край неравномерно параллельны друг другу в направлении, которое перпендикулярно первому направлению, причем первый край и второй край имеют общую биссектрису, которая проходит в первом направлении и проходит через центры первого края и второго края, причем на одном или обоих из первого края и второго края предусмотрен выступ, проходящий в щель в первом направлении, причем выступ(ы) увеличивает(ют)ся только в направлении от области на одной заранее определенной стороне от биссектрисы к другой области по другую сторону биссектрисы, причем область на одной заранее определенной стороне от биссектрисы и другая область по другую сторону биссектрисы представляют собой области на первом и втором краях, где предусмотрен(ы) выступ(ы), и все выступы проходят в щель, достигая своего максимума в другой области по другую сторону биссектрисы.

Согласно изобретению выступ, предусмотренный на краю, всегда обеспечен на заранее определенной стороне с одной стороны. В результате позиции, в которых генерируются центры выравнивания, причем центры выравнивания присутствуют вблизи щелей, общих для пар пиксельных электродов, соседних друг с другом, идентичны друг другу.

Согласно вышеизложенному можно генерировать центры выравнивания молекул жидкого кристалла равномерно с соседними парами пиксельных электродов вблизи щели, заключенной между пиксельными электродами, которые находятся рядом друг с другом в направлении, в котором проходит линия сигнала данных, и на которые напряжение подается по отдельности.

Для решения поставленной задачи жидкокристаллическое устройство отображения согласно настоящему изобретению устроено таким образом, что выступ предусмотрен на первом краю и на втором краю.

Согласно изобретению выступ предусмотрен на краю каждого из пиксельных электродов пары пиксельных электродов, соседних друг с другом. Таким образом, можно легко сделать состояние выравнивания молекул жидкого кристалла одинаковым между соседними пиксельными электродами, таким образом обеспечивая равномерное качество отображения по всей панели.

Для решения задачи жидкокристаллическое устройство отображения согласно настоящему изобретению устроено таким образом, что пиксельные электроды спарены, образуя пары из двух пиксельных электродов, расположенных рядом друг с другом, и в каждой из пар из двух пиксельных электродов, выступ предусмотрен на краю только одного пиксельного электрода из двух спаренных пиксельных электродов.

Согласно изобретению большой выступ предусмотрен на краю только одного пиксельного электрода из пар из двух пиксельных электродов, расположенных рядом друг с другом. Таким образом, центр выравнивания молекул жидкого кристалла генерируется в позиции, в частности стабильной.

Для решения задачи жидкокристаллическое устройство отображения согласно настоящему изобретению устроено таким образом, что пары пиксельных электродов расположены рядом друг с другом таким образом, что выступ обеспечен попеременно на первом краю и втором краю в парах пиксельных электродов.

Согласно изобретению края пиксельных электродов, на которых предусмотрены выступы, перемежаются между парами пиксельных электродов. Таким образом, можно выровнять разницу в состоянии выравнивания молекул жидкого кристалла между двумя пиксельными электродами в паре пиксельных электродов, между другими парами пиксельных электродов. Таким образом, можно добиться равномерного качества отображения по всей панели.

Для решения задачи жидкокристаллическое устройство отображения согласно настоящему изобретению устроено таким образом, что сформирован выступ, имеющий выступающий конец, который выступает равномерно в щель в первом направлении.

Согласно изобретению можно легко сформировать выступ, который позволяет легко определять центр выравнивания.

Для решения задачи жидкокристаллическое устройство отображения согласно настоящему изобретению устроено таким образом, что выступ предусмотрен на первом краю и на втором краю, и выступающий конец выступа на первом краю и выступающий конец выступа на втором краю обращены друг к другу.

Согласно изобретению центр выравнивания молекул жидкого кристалла, который является общим для двух пикселей, соответствующих паре пиксельных электродов, соседних друг с другом, находится в позиции на щели вблизи того места, где выступающий угол, образованный выступающим концом выступа на первом краю, и выступающий угол, образованный выступающим концом выступа на втором краю, обращены друг к другу, причем позиция отличается от позиции концевого участка первого края и второго края. Таким образом, позиция, где центр выравнивания генерируется совместно на конце шаблонов гашения пары пиксельных электродов, соседних друг с другом, однородна с другими парами пиксельных электродов, соседних друг с другом.

Для решения задачи жидкокристаллическое устройство отображения согласно настоящему изобретению устроено таким образом, что пиксельные электроды спарены, образуя пары из двух пиксельных электродов, расположенных рядом друг с другом, и в каждой из пар из двух пиксельных электродов, выступ предусмотрен на краю только одного пиксельного электрода из двух спаренных пиксельных электрода.

Согласно изобретению центр выравнивания молекул жидкого кристалла, который является общим для двух пикселей, соответствующих паре из двух из пиксельных электродов, находится в позиции на щели, причем позиция соседствует с выступающим углом, образованным выступающим концом выступа, причем позиция отличается от позиции концевого участка первого края и второго края. Таким образом, позиция, где центр выравнивания генерируется совместно на конце шаблонов гашения пары пиксельных электродов, расположенных рядом друг с другом, является равномерной с другими парами пиксельных электродов.

Для решения задачи жидкокристаллическое устройство отображения согласно настоящему изобретению устроено таким образом, что пары пиксельных электродов расположены рядом друг с другом таким образом, что выступ обеспечен попеременно на первом краю и втором краю в парах пиксельных электродов.

Согласно изобретению края пиксельных электродов, на которых предусмотрены выступы, перемежаются между парами пиксельных электродов. Таким образом, можно выровнять разницу в состоянии выравнивания молекул жидкого кристалла между двумя пиксельными электродами в паре пиксельных электродов, между другими парами пиксельных электродов. Таким образом, можно добиться равномерного качества отображения по всей панели.

Для решения задачи жидкокристаллическое устройство отображения согласно настоящему изобретению устроено таким образом, что первый край и второй край имеют скошенный край, который линейно и монотонно наклонен относительно направления, которое перпендикулярно первому направлению, причем скошенный край плавно выступает в щель в первом направлении.

Согласно изобретению скошенный край используется в качестве выступа. Благодаря этому площадь пиксельного электрода оказывается больше, чем в случае, когда используется выступающий выступ, что позволяет повысить яркость устройства отображения.

Для решения задачи жидкокристаллическое устройство отображения согласно настоящему изобретению устроено таким образом, что выступ образован только скошенным краем.

Согласно изобретению выступ легко сформировать.

Для решения задачи жидкокристаллическое устройство отображения согласно настоящему изобретению устроено таким образом, что выступ образован (i) скошенным краем и (ii) выступающим концом, который равномерно выступает на величину максимально выступающей точки скошенного края, причем выступающий конец соединен с максимально выступающей точкой скошенного края.

Согласно изобретению можно легко сформировать выступ, который позволяет легко определять центр выравнивания.

Для решения задачи жидкокристаллическое устройство отображения согласно настоящему изобретению устроено таким образом, что выступающий конец выступа на первом краю и выступающий конец выступа на втором краю обращены друг к другу.

Согласно изобретению центр выравнивания молекул жидкого кристалла, общий для двух пикселей, соответствующих паре пиксельных электродов, соседних друг с другом, генерируется вокруг позиции на щели, которая соседствует с выступающим углом, образованным выступающим концом, в максимально выступающей точке скошенного края на первом краю и выступающим углом, образованным выступающим концом в максимально выступающей точке скошенного края на втором краю. Таким образом, позиция, где центр выравнивания генерируется совместно на конце шаблонов гашения пары пиксельных электродов, соседних друг с другом, однородны с другими парами пиксельных электродов, соседних друг с другом.

Для решения задачи жидкокристаллическое устройство отображения согласно настоящему изобретению устроено таким образом, что структура контроля выравнивания представляет собой заклепку.

Согласно изобретению позиция центра выравнивания стабилизируется в случае, когда заклепка используется в качестве структуры контроля выравнивания.

Для решения задачи жидкокристаллическое устройство отображения согласно настоящему изобретению устроено таким образом, что структура контроля выравнивания представляет собой отверстие, открытое в противоэлектроде.

Согласно изобретению позиция центра выравнивания стабилизируется в случае, когда отверстие, открытое в противоэлектроде, используется в качестве структуры контроля выравнивания.

Для решения задачи жидкокристаллическое устройство отображения согласно настоящему изобретению устроено таким образом, что структура контроля выравнивания представляет собой щель, предусмотренную в противоэлектроде.

Согласно изобретению позиция центра выравнивания стабилизируется в случае, когда щель используется в качестве структуры контроля выравнивания.

Для решения задачи жидкокристаллическое устройство отображения согласно настоящему изобретению устроено таким образом, что структура контроля выравнивания представляет собой ребро.

Согласно изобретению позиция центра выравнивания стабилизируется в случае, когда ребро используется в качестве структуры контроля выравнивания.

Краткое описание чертежей

Для лучшего понимания природы и преимуществ изобретения ниже приведено подробное описание со ссылками на прилагаемые чертежи, на которых

Фиг.1 - вид сверху, демонстрирующий первую форму пиксельного электрода в жидкокристаллическом устройства отображения согласно изобретению;

Фиг.2 - вид сверху, демонстрирующий вторую форму пиксельного электрода в жидкокристаллическом устройстве отображения согласно изобретению;

Фиг.3 - вид сверху, демонстрирующий третью форму пиксельного электрода жидкокристаллического устройстве отображения, которое применяется в конкретной конфигурации пикселей, согласно изобретению;

Фиг.4 - вид сверху, демонстрирующий четвертую форму пиксельного электрода жидкокристаллического устройства отображения, которое применяется в конкретной конфигурации пикселей, согласно изобретению;

Фиг.5 - вид сверху, демонстрирующий пятую форму пиксельного электрода жидкокристаллического устройства отображения, которое применяется в конкретной конфигурации пикселей, согласно изобретению;

Фиг.6 - вид сверху, демонстрирующий форму первого сравнительного примера пиксельного электрода в жидкокристаллическом устройстве отображения, который применяется в конкретной конфигурации пикселей, согласно изобретению;

Фиг.7 - вид сверху, демонстрирующий форму второго сравнительного примера пиксельного электрода в жидкокристаллическом устройстве отображения, который применяется в конкретной конфигурации пикселей, согласно изобретению;

Фиг.8 - ортографическая проекция, демонстрирующая вид сверху и виды в разрезе первой формы структуры контроля выравнивания, согласно изобретению;

Фиг.9 - ортографическая проекция, демонстрирующая вид сверху и виды в разрезе второй формы структуры контроля выравнивания, согласно изобретению;

Фиг.10 - ортографическая проекция, демонстрирующая вид сверху и виды в разрезе третьей формы структуры контроля выравнивания, согласно изобретению;

Фиг.11 - ортографическая проекция, демонстрирующая вид сверху и виды в разрезе четвертой формы структуры контроля выравнивания, согласно изобретению;

Фиг.12 - ортографическая проекция, демонстрирующая вид сверху и виды в разрезе пятой формы структуры контроля выравнивания, согласно изобретению;

Фиг.13 - ортографическая проекция, демонстрирующая вид сверху и виды в разрезе шестой формы структуры контроля выравнивания, согласно изобретению;

Фиг.14 - ортографическая проекция, демонстрирующая вид сверху и виды в разрезе седьмой формы структуры контроля выравнивания, согласно изобретению;

Фиг.15 - ортографическая проекция, демонстрирующая вид сверху и виды в разрезе восьмой формы структуры контроля выравнивания, согласно изобретению;

Фиг.16 - ортографическая проекция, демонстрирующая вид сверху и виды в разрезе девятой формы структуры контроля выравнивания, согласно изобретению;

Фиг.17 - блок-схема, демонстрирующая конфигурацию жидкокристаллического устройства отображения согласно изобретению;

Фиг.18 - вид сверху, демонстрирующий конфигурацию пикселей согласно уровню техники;

Фиг.19 - вид сверху, демонстрирующий, что позиции сгенерированных центров выравнивания молекул жидкого кристалла, согласно уровню техники, не стабильны.

Осуществление изобретения

Один вариант осуществления настоящего изобретения описан ниже со ссылками на фиг. 1-17.

На фиг.17 показана конфигурация жидкокристаллического устройства 51 отображения согласно настоящему варианту осуществления.

Жидкокристаллическое устройство 51 отображения представляет собой устройство отображения с активной матрицей и включает в себя драйвер 53 затвора, служащий схемой возбуждения линии сигнала развертки; драйвер 54 истока, служащий схемой возбуждения линии сигнала данных; секцию 52 отображения; схему 55 управления отображением для управления драйвером 53 затвора и драйвером 54 истока и схему 56 питания.

Секция 52 отображения включает в себя: линии затвора GL1-GLm, служащие множеством (m) линий сигнала развертки; линии истока SL1-SLn, служащие множеством (n) линий сигнала данных, которые пересекаются с линиями затвора GL1-GLm; и множество (m × n) пикселей PIX …, которые предусмотрены в точках пересечения линий затвора GL1-GLm и линий истока SL1-SLn, соответственно. Кроме того, хотя это не показано на фиг.17, секция 52 отображения включает в себя линии запоминающего конденсатора, которые проходят параллельно линиям затвора GL1-GLm.

Множество пикселей PIX … обеспечено в виде матрицы, образуя пиксельную матрицу. Каждый из пикселей PIX включает в себя TFT 57, конденсатор CL жидкого кристалла и запоминающий конденсатор Cs. Затвор TFT 57 подключен к линии затвора GLj(1≤j≤m), его электрод истока подключен к линии истока SLi (1≤i≤n) и его электрод стока подключен к пиксельному электроду. Конденсатор CL жидкого кристалла образован пиксельным электродом и противоэлектродом, а также жидкокристаллическим слоем, заключенным между пиксельным электродом и противоэлектродом. Напряжение Vcom поступает на противоэлектрод от схемы 56 питания. Конденсатор жидкого CL кристалла и запоминающий конденсатор Cs обеспечивают емкость пикселя, однако в качестве другого конденсатора, образующего конденсатор пикселя, присутствует также паразитная емкость, которая образуется между пиксельным электродом и линиями, которые располагаются вблизи конденсатора пикселя.

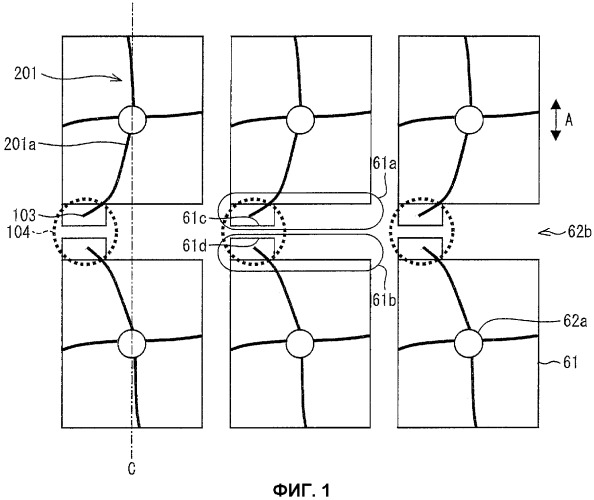

На фиг.1 показан вид сверху пиксельных электродов 61 пикселя PIX, в котором жидкий кристалл возбуждается в режиме MVA, в частности в режиме CPA. Пиксельные электроды 61, как целое, вытянуты в направлении A (первом направлении), в котором проходят линии сигнала данных. Заклепка 62a, служащая структурой контроля выравнивания, располагается в центральной позиции каждого из пиксельных электродов 61, выступая, таким образом, в жидкокристаллический слой от противоэлектрода. Кроме того, два пиксельных электрода 61 и 61, которые расположены рядом друг с другом в направлении A, охватывают щель 62b, которая проходит в направлении, перпендикулярном направлению A.

Один из двух пиксельных электродов 61 и 61, которые охватывают щель 62b, имеет выступающий конец 61c на краю (первом краю) 61a, который служит границей со щелью 62b, причем выступающий конец 61c выступает в щель 62b в направлении A в виде выступа. Другой из двух пиксельных электродов имеет выступающий конец 61d на краю (втором краю) 61b, который служит границей со щелью 62b, причем выступающий конец 61d равномерно выступает в щель 62b в направлении A в виде выступа. Кроме того, выступающий конец 61c предусмотрен на краю 61a только по одну сторону от биссектрисы C, проходящей в направлении A, таким образом, что выступающий конец 61c находится на одной линии с одним концом края 61a. Кроме того, выступающий конец 61d предусмотрен на краю 61b только в одной области по одну сторону биссектрисы C, проходящей в направлении A, таким образом, что выступающий конец 61d находится на одной линии с одним концом края 61b. Кроме того, выступающий конец 61c и выступающий конец 61d обращены друг к другу.

Таким образом, край 61a и другой край 61b из двух пиксельных электродов 61 и 61, которые находятся рядом друг с другом и охватывают щель 62b между ними, неоднородно параллельны в направлении, перпендикулярном направлению A. Кроме того, выступы, сформированные на обоих краях 61a и 61b, проходящие в щель 62b в направлении A, увеличиваются только в направлении от правой стороны к левой стороне чертежа, то есть от области на одной заранее определенной стороне от биссектрисы C к области по другую сторону биссектрисы C, причем биссектриса C проходит в направлении A и является общей для краев 61a и 61b и область на одной заранее определенной стороне от биссектрисы C и другая область по другую сторону биссектрисы C являются областями на краях 61a и 61b, и оба выступа на краях 61a и 61b проходят в щель и достигают своего максимума в другой области по другую сторону биссектрисы C.

В конфигурации, показанной на фиг.1, крестообразный шаблон 201 черных линий, который демонстрирует шаблон гашения и проходит от заклепки 62a, которая играет роль центра, имеет черную линию 201a, которая проходит в направлении A, в котором проходит линия сигнала данных. Черная линия 201a проходит к краю пиксельного электрода, который служит границей с щелью 62b и имеет начальную точку 103, находящуюся на краю пиксельного электрода вблизи выступающего конца 61c или выступающего конца 61d, для каждого из пиксельных электродов 61. Это указывает, что вблизи щели 62b, как показано пунктирным кружком, позиции центра 104 выравнивания, которые генерируются совместно на конце черных линий 201a в парах пиксельных электродов, соседних друг с другом, идентичны друг другу.

Таким образом, в конфигурации, показанной на фиг.1, можно генерировать центры выравнивания молекул жидкого кристалла равномерно с соседними парами пиксельных электродов, вблизи щели, заключенной между пиксельными электродами, которые находятся рядом друг с другом в направлении, в котором проходит линия сигнала данных, и на которые напряжение подается по отдельности.

Кроме того, в конфигурации, показанной на фиг.1, выступ предусмотрен на краю каждого из пиксельных электродов пары пиксельных электродов, соседних друг с другом. Таким образом, можно легко реализовать состояние выравнивания молекул жидкого кристалла одинаковым между соседними пиксельными электродами, таким образом, обеспечивая равномерное качество отображения по всей панели.

На фиг.2 показан вид сверху, демонстрирующий другие пиксельные электроды 71 пикселя PIX, в котором жидкий кристалл возбуждается в режиме MVA, в частности в режиме CPA. Каждый из пиксельных электродов 71, как целое, вытянут в направлении A, в котором проходят линии сигнала данных. В позиции в центральной секции каждого из пиксельных электродов 71 заклепка 72a, которая играет роль структуры контроля выравнивания, предусмотрена выступающей от противоэлектрода в жидкокристаллический слой. Два пиксельных электрода 71 и 71, расположенные рядом друг с другом в направлении A, охватывают щель 72b, которая проходит перпендикулярно к направлению A.

Согласно варианту осуществления один из двух пиксельных электродов 71 и 71, которые находятся рядом друг с другом и охватывают щель 72b между ними, имеет край (первый край) 71a, который служит границей со щелью 72b. Этот край 71a наклонен линейным и монотонным образом относительно направления, в котором проходит щель 72b, и постепенно выступает в щель 72b. Другой из пиксельных электродов имеет край (второй край) 71b, который служит границей со щелью 72b. Этот край 71b наклонен линейным и монотонным образом относительно направления, в котором проходит щель 72b, и постепенно выступает в щель 72b. Край 71a и край 71b имеют части выступов, которые сильно выступают в щель 72b, обращены друг к другу.

В результате один край 71a и другой край 71b из двух пиксельных электродов 71 и 71, причем пиксельные электроды находятся рядом друг с другом и охватывают щель 72b между ними, неоднородно параллельны друг другу в направлении, перпендикулярном направлению A. Кроме того, выступы, сформированные на краях 71a и 71b, проходящие в щель 72b в направлении A, увеличиваются только в направлении от правой стороны к левой стороне чертежа, то есть от области на одной заранее определенной стороне от биссектрисы C к области по другую сторону биссектрисы C, причем биссектриса C проходит в направлении A и является общей для краев 71a и 71b, и область на одной заранее определенной стороне от биссектрисы C и другая область по другую сторону биссектрисы C являются областями на краях 71a и 71b, и оба выступа на краях 71a и 71b проходят в щель, чтобы достигать своего максимума в другой области по другую сторону биссектрисы C.

В конфигурации, показанной на фиг.2, крестообразный шаблон 201 черных линий, который демонстрирует шаблон гашения и проходит от заклепки 72a, которая играет роль центра, имеет черную линию 201a, которая представляет собой черную линию, проходящую в направлении A, в котором проходит линия сигнала данных. Черная линия 201a проходит к краю пиксельного электрода, который служит границей со щелью 72b, и имеет начальную точку 103, расположенную с одной стороны вблизи стороны, в которой позиция начальной точки 103 больше выступает в щель 72b края 71a или 71b, для каждого из пиксельных электродов 71. Это указывает, что вблизи щели 72b, как показано пунктирным кружком, позиции центра 104 выравнивания, которые генерируются совместно на конце черных линий 201a в парах пиксельных электродов, соседних друг с другом, идентичны друг другу.

Таким образом, в конфигурации, показанной на фиг.2, можно генерировать центры выравнивания молекул жидкого кристалла равномерно с соседними парами пиксельных электродов, вблизи щели, заключенной между пиксельными электродами, которые находятся рядом друг с другом в направлении, в котором проходит линия сигнала данных, и на которые напряжение подается по отдельности.

Кроме того, в конфигурации, показанной на фиг.2, форма и размер выступа на краю пиксельных электродов пары пиксельных электродов, соседних друг с другом, идентичны друг другу. Таким образом, можно легко сформировать состояние выравнивания молекул жидкого кристалла одинаковым между соседними пиксельными электродами, таким образом, обеспечивая равномерное качество отображения по всей панели.

Кроме того, конфигурация, показанная на фиг.2, использует скошенный край как выступ. Это позволяет увеличить площадь пиксельного электрода по сравнению со случаем использования выступающего выступа. Таким образом, можно увеличить яркость устройства отображения.

Согласно фиг. 1 и фиг. 2 выступ на краю предусмотрен на обоих из двух соседних пиксельных электродов. Однако конфигурация этим не ограничивается, и выступ на краю может быть предусмотрен только на одном из пиксельных электродов. В этом случае выступ в щель 62b и 72b в направлении A на одном из краев является достаточным при условии, что выступ увеличивается только в направлении от области на одной заранее определенной стороне от биссектрисы C к другой области по другую сторону биссектрисы C, причем биссектриса C проходит в направлении A и является общей для краев двух соседних пиксельных электродов.

Теперь опишем конфигурацию пиксельного электрода, включающую в себя признаки настоящего изобретения, которая применяется в конкретной конфигурации пикселей, со ссылкой на фиг. 3-7. На фиг.6 и фиг.7 приведены сравнительные примеры.

На фиг.3 показан вид сверху пикселей PIX, каждый из которых включает в себя пиксельный электрод первой конфигурации.

Два пикселя PIX располагаются в каждой из областей, разделенных двумя соседними линиями SL истока и двумя соседними линиями CSL запоминающего конденсатора. Один из пикселей называется пикселем PIX1, а другой из пикселей называется пикселем PIX2. Пиксельный электрод 81 пикселя PIX1 и пиксельный электрод 81 пикселя PIX2 образуют одну пару соседних пиксельных электродов. Линии GL затвора пикселей PIX1 и PIX2 располагаются под пиксельными электродами 81 и линии CSL запоминающего конденсатора параллельны линиям GL затвора.

В этом варианте осуществления пиксели PIX1 и PIX2 имеют пропускающую область устройства отображения и отражающую область устройства отображения. Отражающий электрод 83 располагается непосредственно над частью секции пиксельного электрода 81, выполненной из прозрачного электрода, причем отражающий электрод представлен косыми черточками; отражающая область устройства отображения - это область, имеющая отражающий электрод 83, и пропускающая область устройства отображения - это область пиксельного электрода 81, не имеющая отражающего электрода 83. Отражающий электрод 83 расположен, по существу, над разводкой CSL запоминающего конденсатора и часть пропускающей области устройства отображения пиксельного электрода 81 предусмотрена в обоих пикселях PIX1 и PIX2 на стороне, ближней к дру
