Жидкокристаллическое дисплейное устройство и телевизионный приемник

Жидкокристаллическое дисплейное устройство и телевизионный приемник

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к жидкокристаллическому дисплейному устройству (режим разделения пикселов), в котором один пиксел включает в себя множество субпикселов.

Предшествующий уровень техники

В качестве меры для повышения зависимости показателей гамма от угла обзора в жидкокристаллических дисплейных устройствах (например, ограничения избыточной яркости и т.п. на экране) предложено жидкокристаллическое дисплейное устройство, которое управляет множеством субпикселов в пикселе так, чтобы иметь различную яркость, чтобы отображать полутон посредством модуляции по занимаемой площади этих субпикселов (режим разделения пикселов; например, см. патентный документ 1).

Как проиллюстрировано на фиг.33, жидкокристаллическое дисплейное устройство, раскрытое в патентном документе 1, имеет пикселную область, предусмотренную между двумя смежными линиями 112 шины затвора, причем пикселная область имеет три пикселных электрода 121a-121c. Пикселные электроды 121a и 121c подключаются к отводному проводу 119 истока, который выдается из электрода 116s истока транзистора 116. Отводной провод 119 истока подключается к управляющему электроду 118; управляющий электрод 118 перекрывается посредством пикселного электрода 112b через изолирующий слой. Пикселный электрод 121b имеет емкостную связь с пикселными электродами 121a и 121c (с емкостной связью). В этом жидкокристаллическом дисплейном устройстве субпикселы, соответствующие пикселным электродам 121a и 121c, выступают в качестве ярких субпикселов, а субпикселы, соответствующие пикселному электроду 121b, выступают в качестве темных субпикселов. Следовательно, полутон отображается посредством модуляции по занимаемой площади ярких субпикселов (2 субпикселов) и темного субпиксела (1 субпиксела).

Список библиографических ссылок

Патентный документ 1. Публикация заявки на патент (Япония), Tokukai, номер 2006-39290 (дата публикации: 9 февраля 2006 года)

Сущность изобретения

В жидкокристаллическом дисплейном устройстве, раскрытом в патентном документе 1, один пиксел включает в себя два типа субпикселов, имеющих различную яркость (яркий субэлектрод и темный субпиксел) в ходе полутонового отображения.

Например, в случае, если это жидкокристаллическое дисплейное устройство применяется к жидкокристаллическому дисплейному устройству с режимом MVA (вертикального выравнивания с многодоменной структурой), 8 (4 направления x 2 вида) доменов (областей выравнивания) формируются в одном пикселе. Тем не менее, для дополнительного улучшения характеристик угла обзора требуется увеличение различной яркости в одном пикселе так, что число доменов в одном пикселе увеличивается.

Настоящее изобретение осуществлено в свете вышеуказанных проблем, и цель настоящего изобретения заключается в том, чтобы улучшать характеристики угла обзора жидкокристаллического дисплейного устройства с режимом разделения пикселов (с емкостной связью).

Жидкокристаллическое дисплейное устройство настоящего изобретения - это жидкокристаллическое дисплейное устройство, которое включает в себя: линии сигналов развертки, линии сигналов данных и провода накопительного конденсатора, в котором: первый субпиксел, включающий в себя первый пикселный электрод, второй субпиксел, включающий в себя второй пикселный электрод, третий субпиксел, включающий в себя третий пикселный электрод, и четвертый субпиксел, включающий в себя четвертый пикселный электрод, предусмотрены в пикселе; первый пикселный электрод подключается к одной из линий сигналов данных через первый транзистор, второй пикселный электрод подключается к одной из линий сигналов данных через второй транзистор, и первый транзистор и второй транзистор подключаются к одной из линий сигналов развертки; первый пикселный электрод подключается к третьему пикселному электроду через конденсатор, а второй пикселный электрод подключается к четвертому пикселному электроду через конденсатор; один из двух проводов накопительного конденсатора формирует емкость с первым пикселным электродом, а другой из двух проводов накопительного конденсатора формирует емкость со вторым пикселным электродом; и упомянутый один из двух проводов накопительного конденсатора принимает один сигнал провода накопительного конденсатора, а другой из двух проводов накопительного конденсатора принимает другой сигнал провода накопительного конденсатора.

Согласно настоящему жидкокристаллическому дисплейному устройству, четыре субпиксела, предусмотренные в одном пикселе, могут управляться так, чтобы иметь различную яркость в ходе полутонового отображения. По сути, например, в случае, если настоящее жидкокристаллическое дисплейное устройство применяется к жидкокристаллическому дисплейному устройству с MVA-режимом, 16 (4 направления x 4 вида) доменов (областей выравнивания) формируются в одном пикселе. Это дает возможность улучшения характеристик угла обзора.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что упомянутый один сигнал провода накопительного конденсатора, принимаемый посредством упомянутого одного из двух проводов накопительного конденсатора, и упомянутый другой сигнал провода накопительного конденсатора, принимаемый посредством другого из двух проводов накопительного конденсатора, сдвигаются по уровню после того, как первый транзистор и второй транзистор отключаются, причем упомянутый один сигнал провода накопительного конденсатора сдвигается по уровню на величину, отличную от упомянутого другого сигнала провода накопительного конденсатора.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что упомянутый один сигнал провода накопительного конденсатора и упомянутый другой сигнал провода накопительного конденсатора сдвигаются по уровню в идентичном направлении.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что упомянутый один сигнал провода накопительного конденсатора и упомянутый другой сигнал провода накопительного конденсатора сдвигаются по уровню к положительной стороне в случае, если электрический потенциал сигнала, подаваемый в первый пикселный электрод и второй пикселный электрод, имеет положительную полярность, и упомянутый один сигнал провода накопительного конденсатора и упомянутый другой сигнал провода накопительного конденсатора сдвигаются по уровню к отрицательной стороне в случае, если электрический потенциал сигнала, подаваемый в первый пикселный электрод и второй пикселный электрод, имеет отрицательную полярность.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что пиксел разделяется на две секции посредством одной из линий сигналов развертки, которая пересекает пиксел, первый пикселный электрод и третий пикселный электрод расположены в одной из двух секций, а второй пикселный электрод и четвертый пикселный электрод расположены в другой из двух секций.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что каждый из первого пикселного электрода и второго пикселного электрода расположен рядом с упомянутой одной из линий сигналов развертки при виде сверху.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что упомянутый один из двух проводов накопительного конденсатора, который принимает упомянутый один сигнал провода накопительного конденсатора, предусмотрен так, чтобы соответствовать зазору между пикселом и другим пикселом, расположенным на стороне входа пиксела в направлении развертки, так что упомянутый один из двух проводов накопительного конденсатора формирует емкость с одним из пикселных электродов, расположенных в пикселе, и формирует емкость с одним из пикселных электродов, расположенных в упомянутом другом пикселе, и другой из двух проводов накопительного конденсатора, который принимает упомянутый другой сигнал провода накопительного конденсатора, предусмотрен так, чтобы соответствовать зазору между пикселом и другим пикселом, расположенным на стороне выхода пиксела в направлении развертки, так что другой из двух проводов накопительного конденсатора формирует емкость с одним из пикселных электродов, расположенных в пикселе, и формирует емкость с одним из пикселных электродов, расположенных в упомянутом другом пикселе.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что два провода накопительного конденсатора, каждый из которых принимает сигнал провода накопительного конденсатора, предусмотрены в расчете на пиксел.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено так, чтобы дополнительно включать в себя: первый электрод накопительного конденсатора, который электрически подключен к первому пикселному электроду; и второй электрод накопительного конденсатора, который электрически подключен ко второму пикселному электроду, причем упомянутый один из двух проводов накопительного конденсатора, который принимает упомянутый один сигнал провода накопительного конденсатора, перекрывает первый электрод накопительного конденсатора, а другой из двух проводов накопительного конденсатора, который принимает упомянутый другой сигнал провода накопительного конденсатора, перекрывает второй электрод накопительного конденсатора.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что в дополнение к двум проводам накопительного конденсатора, которые, соответственно, принимают упомянутый один сигнал провода накопительного конденсатора и упомянутый другой сигнал провода накопительного конденсатора, провода накопительного конденсатора включают в себя два провода накопительного конденсатора, которые принимают соответствующие сигналы постоянного напряжения, один из двух проводов накопительного конденсатора, которые принимают соответствующие сигналы постоянного напряжения, формирует емкость с третьим пикселным электродом, а другой из двух проводов накопительного конденсатора, которые принимают соответствующие сигналы постоянного напряжения, формирует емкость с четвертым пикселным электродом.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено так, чтобы дополнительно включать в себя: третий электрод накопительного конденсатора, который электрически подключен к третьему пикселному электроду, и четвертый электрод накопительного конденсатора, который электрически подключен к четвертому пикселному электроду, причем упомянутый один из двух проводов накопительного конденсатора, которые принимают соответствующие сигналы постоянного напряжения, перекрывает третий электрод накопительного конденсатора, а другой из двух проводов накопительного конденсатора, которые принимают соответствующие сигналы постоянного напряжения, перекрывает четвертый электрод накопительного конденсатора.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что упомянутый один из двух проводов накопительного конденсатора, которые принимают соответствующие сигналы постоянного напряжения, перекрывает часть края третьего пикселного электрода и имеет удлинитель провода накопительного конденсатора, который идет от упомянутого одного из двух проводов накопительного конденсатора так, чтобы перекрывать оставшуюся часть края, или идет вдоль оставшейся части края и снова объединяется с упомянутым одним из двух проводов накопительного конденсатора, а другой из двух проводов накопительного конденсатора, которые принимают соответствующие сигналы постоянного напряжения, перекрывает часть края четвертого пикселного электрода и имеет удлинитель провода накопительного конденсатора, который идет от другого из двух проводов накопительного конденсатора так, чтобы перекрывать оставшуюся часть края, или идет вдоль оставшейся части края и снова объединяется с другим из двух проводов накопительного конденсатора.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что упомянутый один сигнал провода накопительного конденсатора и упомянутый другой сигнал провода накопительного конденсатора соответственно, принимаемые посредством двух проводов накопительного конденсатора, сдвигаются по уровню в идентичном направлении после того, как первый транзистор и второй транзистор отключаются, и

Vt<VT≤Vt*[(Ck+Cj)/Ck]

где (i) VT - это величина сдвига уровня одного из упомянутого одного сигнала провода накопительного конденсатора и упомянутого другого сигнала провода накопительного конденсатора, (ii) Vt - это величина сдвига уровня другого из упомянутого одного сигнала провода накопительного конденсатора и упомянутого другого сигнала провода накопительного конденсатора, (iii) Ck - это значение каждой из емкости связи, сформированной между первым пикселным электродом и третьим пикселным электродом, и емкости связи, сформированной между вторым пикселным электродом и четвертым пикселным электродом, (iv) Cj - это значение каждой из емкостей жидкого кристалла первого-четвертого субпикселов, и (v) Ch - это значение каждой из емкости, сформированной между упомянутым одним из двух проводов накопительного конденсатора и первым пикселным электродом, и емкости, сформированной между другим из двух проводов накопительного конденсатора и вторым пикселным электродом.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что упомянутый один сигнал провода накопительного конденсатора и упомянутый другой сигнал провода накопительного конденсатора соответственно, принимаемые посредством двух проводов накопительного конденсатора, сдвигаются по уровню в идентичном направлении после того, как первый транзистор и второй транзистор отключаются, и

Vt<VT≤Vt*[(Ck+Cj+Ch)/Ck]

где (i) VT - это величина сдвига уровня одного из упомянутого одного сигнала провода накопительного конденсатора и упомянутого другого сигнала провода накопительного конденсатора, (ii) Vt - это величина сдвига уровня другого из упомянутого одного сигнала провода накопительного конденсатора и упомянутого другого сигнала провода накопительного конденсатора, (iii) Ck - это значение каждой из емкости связи, сформированной между первым пикселным электродом и третьим пикселным электродом, и емкости связи, сформированной между вторым пикселным электродом и четвертым пикселным электродом, (iv) Cj - это значение каждой из емкостей жидкого кристалла первого-четвертого субпикселов, и (v) Ch - это значение каждой из (a) емкости, сформированной между упомянутым одним из двух проводов накопительного конденсатора, который принимает упомянутый один сигнал провода накопительного конденсатора, и первым пикселным электродом, (b) емкости, сформированной между другим из двух проводов накопительного конденсатора, который принимает упомянутый другой сигнал провода накопительного конденсатора, и вторым пикселным электродом, (c) емкости, сформированной между упомянутым одним из двух проводов накопительного конденсатора, которые принимают соответствующие сигналы постоянного напряжения, и третьим пикселным электродом, и (d) емкости, сформированной между другим из двух проводов накопительного конденсатора, которые принимают соответствующие сигналы постоянного напряжения, и четвертым пикселным электродом.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено так, чтобы дополнительно включать в себя: первый электрод конденсатора связи, который электрически подключен к первому пикселному электроду; и второй электрод конденсатора связи, который электрически подключен ко второму пикселному электроду, причем первый электрод конденсатора связи перекрывает третий пикселный электрод через межслойную изолирующую пленку, которая предусмотрена ниже первого-четвертого пикселных электродов, а второй электрод конденсатора связи перекрывает четвертый пикселный электрод через межслойную изолирующую пленку.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что межслойная изолирующая пленка задается тонкой, по меньшей мере, в одной части сегмента межслойной изолирующей пленки, который перекрывает третий пикселный электрод и первый электрод конденсатора связи, и, по меньшей мере, в одной части сегмента межслойной изолирующей пленки, который перекрывает четвертый пикселный электрод и второй электрод конденсатора связи.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что межслойная изолирующая пленка включает в себя неорганическую изолирующую пленку и органическую изолирующую пленку, которая толще неорганической изолирующей пленки, и органическая изолирующая пленка удаляется, по меньшей мере, в одной части сегмента межслойной изолирующей пленки, который перекрывает третий пикселный электрод и первый электрод конденсатора связи, и, по меньшей мере, в одной части сегмента межслойной изолирующей пленки, который перекрывает четвертый пикселный электрод и второй электрод конденсатора связи.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что первый пикселный электрод подключается через контактное окно к отводному проводу, протягивающемуся из проводящего контактного вывода первого транзистора, и отводной провод подключается в идентичном слое к первому электроду конденсатора связи, второй пикселный электрод подключается через контактное окно к отводному проводу, протягивающемуся из проводящего контактного вывода второго транзистора, и отводной провод подключается в идентичном слое ко второму электроду конденсатора связи.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что первый пикселный электрод подключается через контактное окно к отводному проводу, протягивающемуся из проводящего контактного вывода первого транзистора, и подключается к релейному проводу через контактное окно, и релейный провод подключается в идентичном слое к первому электроду конденсатора связи, второй пикселный электрод подключается через контактное окно к отводному проводу, протягивающемуся из проводящего контактного вывода второго транзистора, и подключается к релейному проводу через контактное окно, и релейный провод подключается в идентичном слое ко второму электроду конденсатора связи.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что зазор между первым пикселным электродом и третьим пикселным электродом и зазор между вторым пикселным электродом и четвертым пикселным электродом выступают в качестве структур управления выравниванием.

Жидкокристаллическое дисплейное устройство настоящего изобретения - это жидкокристаллическое дисплейное устройство, которое включает в себя: линии сигналов развертки, линии сигналов данных и провода накопительного конденсатора, в котором: первый субпиксел, включающий в себя первый пикселный электрод, второй субпиксел, включающий в себя второй пикселный электрод, третий субпиксел, включающий в себя третий пикселный электрод, и четвертый субпиксел, включающий в себя четвертый пикселный электрод, предусмотрены в пикселе; первый пикселный электрод подключается к одной из линий сигналов данных через первый транзистор, второй пикселный электрод подключается к одной из линий сигналов данных через второй транзистор, и первый транзистор и второй транзистор подключаются к одной из линий сигналов развертки; первый пикселный электрод подключается к третьему пикселному электроду через конденсатор, а второй пикселный электрод подключается к четвертому пикселному электроду через конденсатор; один из двух проводов накопительного конденсатора формирует емкость с каждым из первого пикселного электрода и третьего пикселного электрода, а другой из двух проводов накопительного конденсатора формирует емкость с каждым из второго пикселного электрода и четвертого пикселного электрода; и два провода накопительного конденсатора принимают один сигнал провода накопительного конденсатора, а другой из двух проводов накопительного конденсатора принимает другой сигнал провода накопительного конденсатора.

Согласно настоящему жидкокристаллическому дисплейному устройству, четыре субпиксела, предусмотренные в одном пикселе, могут управляться так, чтобы иметь различную яркость в ходе полутонового отображения. По сути, например, в случае, если настоящее жидкокристаллическое дисплейное устройство применяется к жидкокристаллическому дисплейному устройству с MVA-режимом, 16 (4 направления x 4 вида) доменов (областей выравнивания) формируются в одном пикселе. Это дает возможность улучшения характеристик угла обзора.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что упомянутый один сигнал провода накопительного конденсатора, принимаемый посредством упомянутого одного из двух проводов накопительного конденсатора, и упомянутый другой сигнал провода накопительного конденсатора, принимаемый посредством другого из двух проводов накопительного конденсатора, сдвигаются по уровню после того, как первый транзистор и второй транзистор отключаются, причем упомянутый один сигнал провода накопительного конденсатора сдвигается по уровню на величину, отличную от упомянутого другого сигнала провода накопительного конденсатора.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что упомянутый один сигнал провода накопительного конденсатора и упомянутый другой сигнал провода накопительного конденсатора сдвигаются по уровню в идентичном направлении.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что упомянутый один сигнал провода накопительного конденсатора и упомянутый другой сигнал провода накопительного конденсатора сдвигаются по уровню к положительной стороне в случае, если электрический потенциал сигнала, подаваемый в первый пикселный электрод и второй пикселный электрод, имеет положительную полярность и упомянутый один сигнал провода накопительного конденсатора и упомянутый другой сигнал провода накопительного конденсатора сдвигаются по уровню к отрицательной стороне в случае, если электрический потенциал сигнала, подаваемый в первый пикселный электрод и второй пикселный электрод, имеет отрицательную полярность.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что упомянутый один из двух проводов накопительного конденсатора, который принимает упомянутый один сигнал провода накопительного конденсатора, предусмотрен так, чтобы соответствовать зазору между пикселом и другим пикселом, расположенным на стороне входа пиксела в направлении развертки, так что упомянутый один из двух проводов накопительного конденсатора формирует емкость с одним из пикселных электродов, расположенных в пикселе, и формирует емкость с одним из пикселных электродов, расположенных в упомянутом другом пикселе, и другой из двух проводов накопительного конденсатора, который принимает упомянутый другой сигнал провода накопительного конденсатора, предусмотрен так, чтобы соответствовать зазору между пикселом и другим пикселом, расположенным на стороне выхода пиксела в направлении развертки, так что другой из двух проводов накопительного конденсатора формирует емкость с одним из пикселных электродов, расположенных в пикселе, и формирует емкость с одним из пикселных электродов, расположенных в упомянутом другом пикселе.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что два провода накопительного конденсатора, каждый из которых принимает сигнал провода накопительного конденсатора, предусмотрены в расчете на пиксел.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что в одном из двух последовательных кадров один из упомянутого сигнала провода накопительного конденсатора и упомянутого другого сигнала провода накопительного конденсатора сдвигается по уровню к положительной стороне на величину VT, а другой из упомянутого одного сигнала провода накопительного конденсатора и упомянутого другого сигнала провода накопительного конденсатора сдвигается по уровню к положительной стороне на величину Vt, и в другом из двух последовательных кадров упомянутый один из упомянутого одного сигнала провода накопительного конденсатора и упомянутого другого сигнала провода накопительного конденсатора сдвигается по уровню к отрицательной стороне на величину VT, а другой из упомянутого одного сигнала провода накопительного конденсатора и упомянутого другого сигнала провода накопительного конденсатора сдвигается по уровню к отрицательной стороне на величину Vt.

Настоящее жидкокристаллическое дисплейное устройство может быть выполнено таким образом, что в первом кадре один из упомянутого одного сигнала провода накопительного конденсатора и упомянутого другого сигнала провода накопительного конденсатора сдвигается по уровню к положительной стороне на величину VT, а другой из упомянутого одного сигнала провода накопительного конденсатора и упомянутого другого сигнала провода накопительного конденсатора сдвигается по уровню к положительной стороне на величину Vt, во втором кадре упомянутый один из упомянутого одного сигнала провода накопительного конденсатора и упомянутого другого сигнала провода накопительного конденсатора сдвигается по уровню к отрицательной стороне на величину Vt, а другой из упомянутого одного сигнала провода накопительного конденсатора и упомянутого другого сигнала провода накопительного конденсатора сдвигается по уровню к отрицательной стороне на величину VT, в третьем кадре упомянутый один из упомянутого одного сигнала провода накопительного конденсатора и упомянутого другого сигнала провода накопительного конденсатора сдвигается по уровню к положительной стороне на величину Vt, а другой из упомянутого одного сигнала провода накопительного конденсатора и упомянутого другого сигнала провода накопительного конденсатора сдвигается по уровню к положительной стороне на величину VT, и в четвертом кадре упомянутый один из упомянутого одного сигнала провода накопительного конденсатора и упомянутого другого сигнала провода накопительного конденсатора сдвигается по уровню к отрицательной стороне на величину VT, а другой из упомянутого одного сигнала провода накопительного конденсатора и упомянутого другого сигнала провода накопительного конденсатора сдвигается по уровню к отрицательной стороне на величину Vt, причем первый, второй, третий и четвертый кадры являются последовательными кадрами.

Настоящий телевизионный приемник включает в себя: жидкокристаллическое дисплейное устройство и блок тюнера для приема телевизионного вещания.

Как описано выше, согласно настоящему жидкокристаллическому дисплейному устройству, четыре субпиксела, предусмотренные в одном пикселе, могут управляться так, чтобы иметь различную яркость в ходе полутонового отображения. Следовательно, можно улучшать характеристики угла обзора.

Краткое описание чертежей

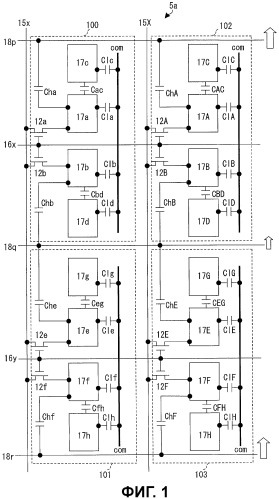

Фиг.1 является принципиальной схемой, иллюстрирующей конфигурацию жидкокристаллической панели варианта осуществления 1.

Фиг.2 является временной диаграммой, показывающей способ возбуждения жидкокристаллического дисплейного устройства, включающего в себя жидкокристаллическую панель по фиг.1.

Фиг.3 является видом, схематично иллюстрирующим состояние дисплея в расчете на каждый кадр в случае, когда используется способ возбуждения по фиг.2.

Фиг.4 является временной диаграммой, показывающей другой способ возбуждения жидкокристаллического дисплейного устройства, включающего в себя жидкокристаллическую панель по фиг.1.

Фиг.5 является видом, схематично иллюстрирующим состояние дисплея в расчете на каждый кадр в случае, когда используется способ возбуждения по фиг.4.

Фиг.6 является видом сверху, иллюстрирующим конкретный пример жидкокристаллической панели варианта осуществления 1.

Фиг.7 является видом в поперечном разрезе вдоль линии X-Y по фиг.6.

Фиг.8 является видом сверху, иллюстрирующим другой конкретный пример жидкокристаллической панели варианта осуществления 1.

Фиг.9 (a) и (b) являются видами в поперечном разрезе вдоль линии X-Y по фиг.8.

Фиг.10 является принципиальной схемой, иллюстрирующей конфигурацию жидкокристаллической панели варианта осуществления 2.

Фиг.11 является временной диаграммой, показывающей способ возбуждения жидкокристаллического дисплейного устройства, включающего в себя жидкокристаллическую панель по фиг.10.

Фиг.12 является видом, схематично иллюстрирующим состояние дисплея в расчете на каждый кадр в случае, когда используется способ возбуждения по фиг.11.

Фиг.13 является видом сверху, иллюстрирующим конкретный пример жидкокристаллической панели варианта осуществления 2.

Фиг.14 является видом сверху, иллюстрирующим другой конкретный пример жидкокристаллической панели варианта осуществления 2.

Фиг.15 является видом сверху, иллюстрирующим другой конкретный пример жидкокристаллической панели варианта осуществления 2.

Фиг.16 является видом сверху, иллюстрирующим другой конкретный пример жидкокристаллической панели варианта осуществления 2.

Фиг.17 является видом сверху, иллюстрирующим другой конкретный пример жидкокристаллической панели варианта осуществления 2.

Фиг.18 является видом сверху, иллюстрирующим другой конкретный пример жидкокристаллической панели варианта осуществления 2.

Фиг.19 является видом сверху, иллюстрирующим другой конкретный пример жидкокристаллической панели варианта осуществления 2.

Фиг.20 является принципиальной схемой, иллюстрирующей конфигурацию жидкокристаллической панели варианта осуществления 3.

Фиг.21 является временной диаграммой, показывающей способ возбуждения жидкокристаллического дисплейного устройства, включающего в себя жидкокристаллическую панель по фиг.20.

Фиг.22 является видом, схематично иллюстрирующим состояние дисплея в расчете на каждый кадр в случае, когда используется способ возбуждения по фиг.21.

Фиг.23 является видом сверху, иллюстрирующим конкретный пример жидкокристаллической панели варианта осуществления 3.

Фиг.24 является видом сверху, иллюстрирующим другой конкретный пример жидкокристаллической панели варианта осуществления 3.

Фиг.25 является принципиальной схемой, иллюстрирующей конфигурацию жидкокристаллической панели варианта осуществления 4.

Фиг.26 является временной диаграммой, показывающей способ возбуждения жидкокристаллического дисплейного устройства, включающего в себя жидкокристаллическую панель по фиг.25.

Фиг.27 является видом сверху, иллюстрирующим конкретный пример жидкокристаллической панели варианта осуществления 4.

Фиг.28 является видом сверху, иллюстрирующим конкретный пример жидкокристаллической панели варианта осуществления 4.

Фиг.29 является блок-схемой, иллюстрирующей полную конфигурацию настоящего жидкокристаллического дисплейного устройства.

Фиг.30 является блок-схемой, иллюстрирующей функции настоящего жидкокристаллического дисплейного устройства.

Фиг.31 является блок-схемой, иллюстрирующей функцию настоящего телевизионного приемника.

Фиг.32 является покомпонентным видом в перспективе конфигурации настоящего телевизионного приемника.

Фиг.33 является видом сверху, иллюстрирующим конфигурацию традиционной жидкокристаллической панели.

Список номеров ссылок

5a-5g - жидкокристаллическая панель

12a, 12b, 12e, 12f - транзистор

12A, 12B, 12E, 12F - транзистор

15x, 15X - линия сигналов данных

16x, 16y - линия сигналов развертки

17a-17h - пикселный электрод

17A-17H - пикселный электрод

18p-18r - провод накопительного конденсатора

118p, 218q, 118q, 218r - провод накопительного конденсатора

22 - неорганическая изолирующая пленка затвора

24 - полупроводниковый слой

25 - неорганическая межслойная изолирующая пленка

26 - органическая межслойная изолирующая пленка

37a, 37b - электрод конденсатора связи

84 - модуль жидкокристаллического дисплея

100-103 - пиксел

800 - жидкокристаллическое дисплейное устройство

CSSp, CSSq, CSSr - CS-сигнал (сигнал провода накопительного конденсатора)

CSSP, CSSQ, CSSR - CS-сигнал (сигнал провода накопительного конденсатора)

Описание вариантов осуществления

Варианты осуществления настоящего изобретения описываются ниже со ссылкой на фиг.1-32. Для удобства в пояснении направление, в котором идет линия сигналов развертки, обозначается как направление строк. Тем не менее, разумеется, что линия сигналов развертки может идти в горизонтальном направлении или вертикальном направлении в состоянии использования (просмотра) настоящего жидкокристаллического дисплейного устройства (или жидкокристаллической панели либо подложки на основе активной матрицы, используемой в нем).

Первый вариант осуществления

Фиг.1 является эквивалентной принципиальной схемой одной части жидкокристаллической панели варианта осуществления 1. Как проиллюстрировано на фиг.1, настоящая жидкокристаллическая панель включает в себя: линии (15x и 15X) сигналов данных, которые идут в направлении столбцов (вертикальном направлении на фиг.1); линии (16x и 16y) сигналов развертки, которые идут в направлении строк (горизонтальном направлении на фиг.1); пикселы (100-103), которые выравниваются в направлениях строк и столбцов; провода (18p, 18q и 18r) накопительного конденсатора; и общий электрод (противоэлектрод) (com). Конфигурации пикселов являются идентичными друг другу. Следует отметить, что столбец пикселов, включающий в себя пикселы 100 и 101, является смежным со столбцом пикселов, включающим в себя пикселы 102 и 103, и строка пикселов, включающая в себя пикселы 100 и 102, является смежной со строкой пикселов, включающей в себя пикселы 101 и 103.

В настоящей жидкокристаллической панели один пиксел ассоциирован с одной линией сигналов данных и одной линией сигналов развертки и две строки пикселов, расположенные рядом в направлении столбцов, ассоциированы с одним проводом накопительного конденсатора для подачи CS-сигнала. Четыре пикселных электрода расположены в одном пикселе. Четыре пикселных электрода 17c, 17a, 17b и 17d, расположенные в пикселе 100, и четыре пикселных электрода 17g, 17e, 17f и 17h, расположенные в пикселе 101, размещаются на одной линии; и четыре пикселных электрода 17C, 17A, 17B и 17D, расположенные в пикселе 102, и четыре пикселных электрода 17G, 17E, 17F, 17H, расположенные в пикселе 103, размещаются на одной линии. Пикселные электроды 17c и 17C расположены рядом друг с другом, пикселные электроды 17a и 17A расположены рядом друг с другом, пикселные электроды 17b и 17B расположены рядом друг с другом, пикселные электроды 17d и 17D расположены рядом друг с другом, пикселные электроды 17g и 17G расположены рядом друг с другом, пикселные электроды 17e и 17E расположены рядом друг с другом, пикселные электроды 17f и 17F расположены рядом друг с другом, и пикселные электроды 17h и 17H расположены рядом друг с другом в направлении строк.

В пикселе 100 пикселные электроды 17a и 17c подключаются друг к другу через конденсатор Cac связи и пикселные электроды 17b и 17d подключаются друг к другу через конденсатор Cbd связи. Пикселный электрод 17a подключается к линии 15x сигналов данных через транзистор 12a, который подключается к линии 16x сигналов развертки, и пикселный электрод 17b подключается к линии 15x сигналов данных через транзистор 12b, который подключается к линии 16x сигналов развертки. Накопительная емкость Cha формируется между пикселным электродом 17a и проводом 18p накопительного конденсатора, а накопительная емкость Chb формируется между пикселным электродом 17b и проводом 18q накопи
