Объемный дозатор для жидкости

Объемный дозатор для жидкости

Иллюстрации

Показать все

Реферат

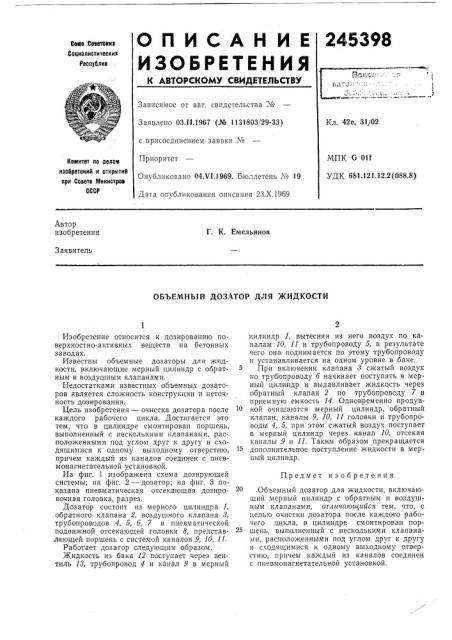

ОПИСАН ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

245398

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства . 4

Заявлено 03.11.1967 (№ 1131803!29-33) с присоединением заявки №

Приоритет

Опубликовано 04Х!.1969. Бюллетень № 19

Дата опубликования описания 23.Х.19б9

Кл. 42е, 31/02

Комитет по делам иаобретвний и открытий при Совете Министров

СССР

Автор изобретения

Г. К. Емельянов

Заявитель

ОБЪЕМНЫЙ ДОЗАТОР ДЛЯ ЖИДКОСТИ цилиндр 1, вытесняя из него воздух по каналам 10, 11 и трубопроводу 5, в результате чего она поднимается по этому трубопроводу и устанавливается на одном уровне в баке.

При включении клапана 8 сжатый воздух по трубопроводу б начинает поступать в мерный цилиндр и выдавливает жидкость через обратный клапан 2 по трубопроводу 7 в приемную емкость 14. Одновременно продувкой очищаются мерный цилиндр, обратный клапан, каналы 9, 10, 11 головки и трубопроводы 4, 5, при этом сжатый воздух поступает в мерный цилиндр через канал 10, отсекая каналы 9 и 11. Таким образом прекращается дополнительное поступление жидкости в мерныи цилиндр.

Предмет изобретения

Объемный дозатор для жидкости, включающий мерный цилиндр с обратным и воздушным клапанами, отличающийся тем, что, с целью очистки дозатора после каждого рабочего цикла, в цилиндре смонтирован поршень, выполненный с несколькими клапанами, расположенными под углом друг к другу и сходящимися к одному выходному отверстию, причем каждый из каналов соединен с пневмонагнетательной установкой, 1

Изобретение относится к дозированию поверхностно-активных веществ на бетонных заводах.

Известны объемные дозаторы для жидкости, включающие мерный цилиндр с обратным и воздушным клапанами.

Недостатками известных объемных дозаторов является сложность конструкции и неточность доз ир ов ания.

Цель изобретения — очистка дозатора после каждого рабочего цикла. Достигается это тем, что в цилиндре смонтирован поршень, выполненный с несколькими клапанами, расположенными под углом друг к другу и сходящимися к одному выходному отверстию, причем каждый из каналов соединен с пневмонагнетательной установкой.

На фиг. 1 изображена схема дозирующей системы; на фиг. 2 — дозатор; на фиг. 3 показана пневматическая отсекающая дозировочная головка, разрез.

Дозатор состоит из мерного цилиндра 1, обратного клапана 2, воздушного клапана 8, трубопроводов 4, 5, б, 7 и пневматической подвижной отсекающей головки 8, представляющей поршень с системой каналов 9, 10, 11.

Работает дозатор следующим образом.

Жидкость из бака 12 поступает через вентиль 18, трубопровод 4 и капал 9 в мерный ИПК G 011

УДК 681.121.12.2(088 8) 245398

/ 5

<о и

Фиг 3

Составитель Ю. Макарова

Редактор Г. С. Кузьмина Техред Л. Я. Левина Корректоры: А. Николаева и Л. Корогод

Заказ 2667/11 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
