Способ управления радиосвязью на протяжении периодов незанятости беспроводной системы

Способ управления радиосвязью на протяжении периодов незанятости беспроводной системы

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Изобретение относится в целом к дальней связи, более точно беспроводной связи.

Описание уровня техники

Используемая в беспроводной дальней связи, такой как сотовая телефония, типичная система 100, такая как показана на фиг.1, имеет множество базовых станций 130 (например, узлов В), распределенных по зоне, обслуживаемой системой. Расположенные в зоне обслуживания различные терминалы 120 доступа (ТД, также известные как абонентская аппаратура, мобильные устройства и т.п.) могут получать доступ к системе и тем самым к другим взаимосвязанным системам дальней связи, таким как коммутируемая телефонная сеть 160 общего пользования (КТСОП или PSTN, от английского - public switched telephone network) и сеть 125 передачи данных посредством одной или нескольких из базовых станций 130. При движении ТД 120 через зону обслуживания он обычно поддерживает связь с системой 100 посредством связи с той или иной базовой станцией 130 по мере своего перемещения. ТД 120 способен поддерживать связь с ближайшей базовой станцией 130, базовой станцией 130, передающей самый сильный сигнал, базовой станцией 130 с достаточной пропускной способностью для осуществления связи и т.д. Базовые станции 130 в свою очередь поддерживают связь с контроллером 138 радиосети (КРС или RNC, от английского - radio network controller), который связан с базовой сетью (БС) 165. Каждый КРС 138 способен поддерживать множество базовых станций 130.

В системах с применением универсальной системы мобильной связи (UMTS, от английского - Universal Mobile Telephone System) с перспективой развития (LTE, от английского - long term evolution) связь ТД 120 с базовой станцией 130 (т.е. по восходящему каналу) осуществляют с использованием системы передачи данных с коммутацией пакетов, чтобы увеличить использование полосы пропускания системы. Тем не менее, для планирования связи по восходящему каналу обычно используют схемы, такие как комбинированный автоматический запрос на повторную передачу (HARQ, от английского - hybrid automatic-repeat-request), в которых с целью оптимизации характеристик полагаются на информацию обратной связи и управляющую информацию, поступающую в противоположном направлении (например, по нисходящему каналу). Существенная доля информации обратной связи отличается тем, что сохраняет ценность в течение определенного времени и имеет малый размер пакета. Синхронизация поступления данных в такой двусторонней интерактивной системе является предсказуемой задачей при системном проектировании схем планирования связи по восходящему каналу по требованию.

Схемы мультиплексирования информации обратной связи и управляющей информации (например, восходящего пилот-сигнала, данных и сигналов управления L1/L2, передаваемых по общему с данными каналу) установлены в разделе 9.1.1.2.3 Технического отчета TR 25.814 "Особенности физического уровня UTRA (перспективной универсальной наземной радиосвязи с абонентами), 3GPP (Проект сотрудничества третьего поколения, от английского - 3^rd Generation Partnership Project). Схемы мультиплексирования рассчитаны на применение в активном режиме при подсоединенном состоянии управления радиоресурсами (RRC, от английского - Radio Resource Control)/активном режиме с LTE. Внимание большинства технологий и исследований управления доступом сосредоточено на активном режиме, который имеет относительно длительное время передачи данных. В техническом отчете полностью не освещены вопросы мультиплексирования и схемы управления, которые могут применяться на протяжении периодов незанятости и переходных периодов.

Вместе с тем, общим принципом работы системы пакетного типа является прекращение возможности соединения в случае длительного периода незанятости с целью экономии мощности и ресурсов. Тем не менее, после того как возможность соединения прекращена, ТД 120 должен повторно запросить соединение по окончании периода незанятости. Однако используемая процедура повторного запроса является сложной и относительно малоэффективной.

Краткое изложение сущности изобретения

В основу настоящего изобретения положена задача устранения влияний одного или нескольких из упомянутых выше недостатков. Далее в упрощенной форме кратко изложена сущность изобретения с целью обеспечения общего понимания некоторых особенностей изобретения. Это краткое изложение не является подробным описанием изобретения. Оно не имеет целью ни выявление ключевых или важнейших элементов изобретения, ни ограничение объема изобретения. Его единственным назначением является представление некоторых идей изобретения в упрощенной форме в качестве вступления к более подробному описанию, которое следует далее.

Согласно одной из особенностей настоящего изобретения предложен способ управления радиоресурсами. При осуществлении способа на протяжении активного состояния передают опорные сигналы с первой скоростью и на протяжении периода незанятости передают опорные сигналы со второй скоростью.

Согласно другой особенности настоящего изобретения предложен способ управления радиоресурсами. При осуществлении способа на протяжении активного состояния принимают опорные сигналы с первой скоростью и на протяжении периода незанятости принимают опорные сигналы со второй скоростью.

Краткое описание чертежей

Для обеспечения понимания настоящего изобретения далее приведено его подробное описание со ссылкой на приложенные чертежи, на которых одинаковые элементы обозначены одинаковыми позициями и на которых:

на фиг.1 показана блок-схема известной из уровня техники системы связи, такой как универсальная система мобильной связи (UMTS) согласно одному из вариантов осуществления настоящего изобретения,

на фиг.2 - стилизованное представление примерного распределения частот каналов управления при работе в многополосном режиме,

на фиг.3 - стилизованное представление уменьшенного числа восходящих опорных сигналов для оценки качества восходящего канала на протяжении периода незанятости и

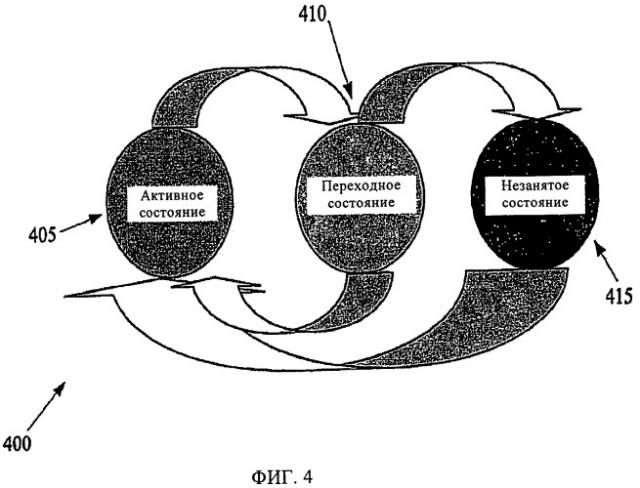

на фиг.4 - диаграмма состояний, отображающая различные состояния, в которых могут работать AT 120.

Хотя изобретение допускает различные усовершенствования и альтернативные формы, на чертежах в порядке примера представлены и в описании подробно рассмотрены конкретные варианты его осуществления. Вместе с тем, подразумевается, что описание конкретных вариантов осуществления имеет целью не ограничить изобретение частными раскрытыми формами, а, напротив, охватить все усовершенствования, эквиваленты и альтернативы, входящие в пределы сущности и объема изобретения, охарактеризованного в приложенной формуле изобретения.

Подробно описание конкретных вариантов осуществления

Далее описаны наглядные варианты осуществления изобретения. Для ясности в настоящем описании рассмотрены не все признаки действительной реализации. Разумеется, подразумевается, что при разработке любой такой действительной реализации может быть принято множество зависящих от конкретной реализации решений с целью достижения конкретных целей разработчика, таких как соблюдение системных и деловых ограничений, которые могут меняться в зависимости от реализации. Кроме того, подразумевается, что такая разработка может являться сложной и трудоемкой, но, тем не менее, типовой задачей для специалистов в данной области техники, ознакомившихся с настоящим описанием.

Элементы настоящего изобретения и соответствующее подробное описание представлены, в частности, в терминах программного обеспечения или алгоритмов и символических записей операций с битами данных в компьютерной памяти. Это описание и записи, которые используют специалисты в данной области для эффективного доведения сущности работы до сведения других специалистов в данной области техники. Подразумевается, что термин "алгоритм" в том смысле, в котором он используется в настоящем описании, и в общепринятом смысле означает самосогласованную последовательность шагов, ведущих к достижению желаемого результата. Шагами являются шаги, требующие физических манипуляций физическими величинами. Обычно, хотя и необязательно, эти величины выражены в виде оптических, электрических или магнитных сигналов, допускающих хранение, передачу, объединение, сравнение и иные манипуляции. Иногда, в основном, исходя из обычного использования, эти сигналы удобно называть битами, величинами, элементами, символами, знаками, членами, числами и т.п.

Вместе с тем, следует иметь в виду, что все эти и подобные термины должны быть связаны с соответствующими физическими величинами и являются лишь удобными обозначениями, применяемыми к этим величинам. Если только конкретно не указано или из описания не явствует иное, такие термины, как "обработка", или "вычисление", или "расчет", или "определение", или "отображение" и т.п., относятся к работе и процессам, выполняемым с использованием компьютерной системы или аналогичного электронного вычислительного устройства, которое осуществляет манипулирование и преобразование данных, представленных в виде физических, электронных величин в регистрах и запоминающих устройствах компьютерной системы, в другие данные, которые аналогичным образом представлены в виде физических величин в запоминающих устройствах или в регистрах компьютерной системы или в иных таких устройствах для хранения, передачи или отображения информации.

Также отмечается, что программно реализованные особенности изобретения обычно закодированы в запоминающем устройстве какого-либо рода для хранения программ или реализованы в передающей среде какого-либо типа. Запоминающим устройством для хранения программ может являться магнитное (например, накопитель на гибких дисках или накопитель на жестких дисках) или оптическое (например, постоянное запоминающее устройство на компакт-диске или ПЗУ на компакт-диске) устройство, которое может быть доступным только для чтения или с произвольным доступом. Аналогичным образом, передающей средой могут являться витые пары, коаксиальный кабель, оптическое волокно или какая-либо иная применимая передающая среда, известная из уровня техники. Изобретение не ограничено этими особенностями какой-либо заданной реализации.

Далее настоящее изобретение описано со ссылкой на приложенные чертежи. Различные структуры, системы и устройства схематически представлены на чертежах лишь с целью пояснения и таким образом, чтобы не перегрузить описание настоящего изобретения подробностями, которые хорошо известны специалистам в данной области техники, а приложенные чертежи используются для описания и пояснения наглядных примеров настоящего изобретения. Используемые в описании слова и обороты следует понимать и интерпретировать в смысле, в котором эти слова и обороты понимают специалисты в соответствующей области техники. Подразумевается, что используемые в настоящем описании термины или обороты не имеют особого толкования, т.е. толкования, отличающегося от обычного и привычного значения в понимании специалистов в данной области техники. Если какой-либо термин или фраза имеет особый смысл, т.е. смысл, помимо того, в котором их понимают специалисты в данной области техники, такое особое толкование в прямой форме приведено в описании в виде определения, дающего прямое и недвусмысленное толкование такого термина или фразы.

Рассмотренные выше схемы мультиплексирования и управления восходящим каналом согласно разделу 9.1.1.2.3 TR 25.814 устанавливают три комбинации мультиплексирования передаваемого восходящего пилот-сигнала, данных и сигналов управления L1/L2 в пределах субкадра. Частоту передачи по восходящему каналу и структуру данных и управляющей информации выбирают с целью оптимизации характеристик планировщика и реализации технологий на основе непрерывных действий. Доступом и передачей по восходящему каналу с целью оптимизации общих характеристик системы управляет главным образом базовая станция 130 (также известная как e-NodeB). С целью максимального увеличения использования радиоресурсов предполагается, что типом стратегии доступа по восходящему каналу является стратегия по требованию. Предполагается, что каналы передачи данных и управления отсоединены при нахождении восходящего канала в состоянии незанятости или переходном состоянии. При переходе восходящего канала из состояния незанятости в активное состояние возобновляется запрос доступа по восходящему каналу. Потерей в результате полного перекрытия восходящего физического канала на протяжении состояния незанятости является потеря синхронизации в восходящем канале. При потере синхронизации в восходящем канале необходимо осуществить следующие процедуры, чтобы обеспечить возможность повторного доступа по восходящему каналу.

Процедура с использованием несинхронизированного канала произвольного доступа (RACH, от английского - Random Access Channel): эффективность процедуры несинхронизированного доступа будет снижаться в случае очень частого приема запросов доступа по восходящему каналу. Это довольно часто может происходить в интерактивных и диалоговых приложениях, таких как игровые приложения и IP-телефония (VoIP, от английского - Voice over Internet Protocol).

Процедура синхронизации в восходящем канале и регулировка синхронизации.

Первоначальное обучение планировщика работы восходящего канала оценке качества радиоканала.

Упомянутые процедуры являются трудоемкими и дорогостоящими с точки зрения использования радиоресурсов.

Издержки в результате потери синхронизации являются сравнительно небольшими по сравнению с выигрышем в использовании радиоресурсов, если трафик по восходящему каналу имеет длительный интервал между поступлениями. Тем не менее, для непрерывной передачи по нисходящему каналу на протяжении периода незанятости восходящего канала может потребоваться управляющая сигнальная информация L1/L2 обратной связи, такая как Ack/Nack (положительное подтверждение/отрицательное подтверждение) и отчеты о показателе качества канала (CQI, от английского - Channel Quality Indication) при передаче по нисходящему каналу.

С другой стороны, поддержание восходящего физического канала на протяжении периода незанятости позволило бы системе сохранять синхронизацию в восходящем канале и мгновенно планировать передачу по восходящему каналу при поступлении данных. В результате поддержания восходящего физического канала на протяжении состояния незанятости, если период незанятости является длительным, снизилось бы использование радиоресурсов. Структура восходящего физического канала на протяжении периода незанятости имеет по меньшей мере две существенные конструктивные особенности. Первой конструктивной особенностью восходящего физического канала на протяжении периода незанятости является структура восходящего канала обратной связи для нисходящей передачи. Восходящий канал обратной связи служит для передачи управляющей информации, такой как Ack/Nack и отчеты CQI для нисходящей передачи. Восходящий канал обратной связи следует рассматривать отдельно от другой управляющей информации на протяжении периода незанятости восходящего канала, поскольку поступление нисходящего и восходящего трафика не согласовано по времени и структуре.

Второй конструктивной особенностью восходящего физического канала является пилот-сигнал и управляющая информация L1/L2 для передачи данных по восходящему каналу. Передачу пилот-сигнала и сигналов управления на протяжении состояния незанятости восходящего канала используют во избежание частого асинхронного доступа RACH и повторной синхронизации восходящего канала. Структура передачи пилот-сигнала также предусматривает доступность состояния восходящего радиоканала для планировщика работы восходящего канала.

Система многостанционного доступа с частотным разделением и передачей на одной несущей (SC-FDMA, от английского - Single Carrier Frequency Division Multiple Access) по восходящему каналу с предоставлением полосы пропускания по требованию с LTE позволяет осуществлять гибкое распределение полосы пропускания и управление восходящей передачей. Тем не менее, она создает сложности планирования минимальных непроизводительных издержек при малом количестве информации обратной связи. Восходящие Ack/Nack и отчеты CQI для нисходящей передачи необходимы независимо от какой-либо активности в восходящем канале. ТД 120 постоянно передает отчеты CQI для планировщиков работы нисходящих каналов, поскольку ТД 120 не располагает информацией о поступлении нисходящего пакета. Ack/Nack является информацией, сохраняющей ценность в течение определенного времени для работы HARQ. Таким образом, распределение ресурсов по частоте и времени для восходящей передачи Ack/Nack может планироваться постоянно или настраиваться заранее. Поскольку нисходящая передача непрерывно осуществляется всеми активными пользователями в пределах соты, было бы более эффективно выделить долю радиоресурсов (по времени, частоте или и по времени, и по частоте) для восходящего канала обратной связи, совместно используемого всеми пользователями системы. Частота и тип отчета об информации обратной связи могут являться параметрами конфигурации. Распределение полосы пропускания восходящего быстродействующего канала обратной связи может осуществляться динамически посредством широковещательного канала или канала оповещения планировщиков с учетом текущей системной нагрузки. Распределение радиоресурсов восходящего быстродействующего канала обратной связи также позволяет поддерживать синхронизацию в восходящем канале. За счет поддержания синхронизации в восходящем канале снижаются издержки на сложную несинхронизированную процедуру восстановления доступа по восходящему каналу.

На фиг.2 показан пример распределения частот каналов управления при работе в многополосном режиме. Каналы управления включают передаваемые в порядке обратной связи отчеты о показателе качества канала (CQI) и положительные подтверждения/отрицательные подтверждения (Ack/Nack) для нисходящей передачи по каналам комбинированного автоматического запроса на повторную передачу (HARQ). Каналы управления распределяют таким образом, что центральная часть 200 спектра является единственной областью, которую AT 120 с различными полосами пропускания могут использовать для доступа к системе. Распределение частот канала управления осуществляют таким образом, чтобы AT 120 настраивали несущую частоту передачи на центральную часть спектра для быстродействующей обратной связи, когда мобильные устройства имеют различные полосы пропускания (например, 1,25 МГц, 2,5 МГц, 5 МГц, 10 МГц, 15 МГц, 20 МГц и т.д.). Выбор для быстродействующего канала 205 обратной связи центральной части 200 полосы частот способствует управлению радиоресурсами.

С целью поддержания расширяемой полосы пропускания восходящий быстродействующий канал 205 обратной связи размещают в центральном блоке 200 ресурсов, чтобы сигналы обратной связи преимущественно синхронно поступали по расширяемым полосам пропускания 1,25/2,5/5/10/15/20 МГц, как это показано на фиг.2. Таким образом, как относительно несложный ТД 120, рассчитанный на работу в суженной полосе пропускания 1,25 МГц, так и относительно сложный ТД 120, рассчитанный на работу в расширенной полосе пропускания 20 МГц, могут преимущественно одновременно обеспечивать обратную связь. Конфигурацию радиоресурсов для быстродействующего канала 205 обратной связи необходимо включить в схему ослабления помех с целью обеспечения эффективного обмена уведомлениями в порядке обратной связи между сотами. Номер длинного блока, настроенного на быстродействующий канал обратной связи, может гибко меняться посредством передачи сигналов L1/L2/L3 в зависимости от длины отчета CQI и типа HARQ.

Отчет CQI - длина отчета CQI зависит от высокоэффективных технологий, таких как частотно-избирательный планировщик или система со многими входами и многими выходами (MIMO, от английского - Multiple-Input/Multiple-Output). С целью сведения к минимуму непроизводительных издержек на CQI для различных высокоэффективных технологий предусмотрена поддержка различной длины, формата, кодовой защиты и частоты передачи отчетов CQI. Конфигурация восходящих радиоресурсов и параметров отчетов CQI может быть выбрана посредством передачи сигналов L3 в начале установления соединения и динамически изменена посредством передачи сигналов L1/L2/L3 в процессе работы. Постоянные по времени отчеты CQI также обеспечивают эталон оценки качества восходящего канала для планировщика работы восходящего канала.

Ack/Nack - подтверждения Ack/Nack, связанные с каждым процессом HARQ, Если блок ресурсов восходящего канала заранее зарезервирован за быстродействующим каналом обратной связи и совместно используется всеми пользователями, индикатор поднесущей и символ заданного субкадра для подтверждения Ack/Nack может быть совмещен с издержками управления доступом к среде передачи данных каждого процессора HARQ. Предусмотрена возможность поддержки защиты подтверждений Ack/Nack от ошибок множества типов. Тип защиты от ошибок может быть выбран посредством передачи сигналов в начале установления соединения и изменен посредством передачи сигналов L1/L2/L3 в процесс соединения. Это позволяет планировщику одновременно выделить ресурс нисходящего канала для HARQ и соответствующий ресурс восходящего канала для подтверждений Ack/Nack.

Система планирования работы восходящего канала с коммутацией пакетов с LTE позволяет гибко управлять полосой пропускания для осуществления доступа по восходящему каналу, а также осуществлять частый обмен при запросе и распределении полосы частот между ТД 120 и базовой станцией 130. Поскольку планировщик работы восходящего канала расположен на базовой станции 130, задача доступа по восходящему каналу состоит в том, чтобы ТД 120 эффективно передавал базовой станции 130 запрос планирования при передаче каждого пакета данных. Схемы передачи пилот-сигнала, данных и сигналов управления, показанные на фиг.9.1.1.23-1 и 9.1.1.23-2 TR 25.814, рассчитаны на активный режим. Структура восходящего быстродействующего канала обратной связи позволяет ТД 120 постоянно передавать отчеты CQI с использованием разделяемых ресурсов, а также поддерживать синхронизацию в восходящем канале. Постоянные отчеты CQI по восходящему каналу могут служить приближенной оценкой качества восходящего канала для планировщика работы восходящего канала. Отсутствующие пилот-сигналы не позволяют планировщику работы восходящего канала улучшить частотно-избирательное планирование. Необходим период обучения, когда повторно инициируют пилот-сигналы. Если пилот-сигналы передают на протяжении периода незанятости, использование радиоресурсов восходящего канала уменьшится пропорционально числу пользователей в пределах соты. Структура пилот-сигнала согласно 9.1.1.2.3 TR 25.814 рассчитана на то, чтобы пилот-сигнал пересекал все блоки физических ресурсов посредством символов укороченных блоков. В случае частотно уплотненных пилот-сигналов каждый пользователь занимает одну поднесущую пилот-сигнала в каждом блоке ресурсов. Таким образом, передачу пилот-сигналов в интервале укороченного блока могут осуществлять максимум 12 AT 120. На протяжении периода незанятости восходящего канала может быть необязательным поддерживать пилот-сигналы для всех блоков ресурсов.

В одном из вариантов осуществления настоящего изобретения передачу пилот-сигналов осуществляют в избирательных блоках ресурсов на протяжении периода незанятости восходящего канала, чтобы другие AT 120 на протяжении периода незанятости могли использовать незанятые поднесущие в других невыбранных блоках ресурсов, как это показано на фиг.3. Пилот-сигналы 310 конкретного ТД 120 передают по всему спектру на протяжении активного состояния, как это обозначено позицией 300 на фиг.3. ТД 120 передает пилот-сигнал только в одной избирательной когерентной полосе пропускания за один раз и попеременно в другое время, чтобы перекрыть всю полосу пропускания в период незанятости, как это обозначено позицией 305. На фиг.3 показан пример, иллюстрирующий, что на протяжении периода незанятости пилот-сигналы 310 передают в порядке 1-я, 2-я, 3-я вплоть до энной когерентной полосы пропускания для каждого укороченного блока. За счет уменьшения числа пилот-сигналов большее число пользователей могут совместно использовать укороченный блок на протяжении периода незанятости. Стратегия распределения чередующихся когерентных полос пропускания также обеспечивает достаточно информации о качестве восходящего радиоканала для планировщика, чтобы планировать восходящую передачу после поступления данных.

На фиг.3 проиллюстрирован пример уменьшенного числа восходящих опорных сигналов для оценки качества восходящего канала при отсутствии данных восходящего канала, хранящихся в буфере и готовых к запланированной передаче (т.е. на протяжении периода незанятости). Для облегчения когерентной демодуляции и оценки качества восходящего канала с целью планирования передают восходящие опорные сигналы. В период незанятости восходящего канала при отсутствии данных для передачи предусмотрено уменьшение числа восходящих опорных сигналов в избирательной когерентной полосе пропускания. Выбор когерентной полосы пропускания чередуется по времени и охватывает весь спектр, позволяя осуществлять оценку качества канала на протяжении всего спектра. На фиг.3 показан вариант уменьшенного числа восходящих опорных сигналов при отсутствии данных, готовых к запланированной передаче. Восходящие опорные сигналы 310 передают во всех когерентных полосах пропускания в активном состоянии 300. Опорные сигналы 310 передают только в одной избирательной когерентной полосе пропускания за один раз и попеременно со следующей когерентной полосой пропускания в состоянии 305 незанятости.

Конфигурация распределения пилот-сигналов и избирательной схемы на протяжении периода незанятости может быть выбрана в начале установления соединения. Индикация перехода широкополосного пилот-сигнала на протяжении активного периода в пилот-сигнал в избирательной когерентной полосе пропускания с чередованием по времени на протяжении периода незанятости может осуществляться посредством передачи сигналов L1/L2. ТД 120 может уведомлять базовую станцию 130 о переходе от активных периодов к периодам незанятости посредством передачи сигналов, совмещенных с концом передачи пакета данных. Индикация перехода от периодов незанятости к активным периодам может осуществляться косвенно посредством восходящего запроса планирования.

Восходящий быстродействующий канал обратной связи и передача пилот-сигналов в избирательной когерентной полосе пропускания на протяжении периода незанятости позволяет системе поддерживать синхронизацию в восходящем канале и индикацию качества радиоканала с целью планирования. Данная структура целесообразна в случае короткого интервала между поступлениями. Если период незанятости или интервал между поступлениями пакетов является длительным, схема избирательной передачи пилот-сигналов может быть излишней. Если как восходящий, так и нисходящий каналы имеют длительные периоды незанятости, нет причин поддерживать синхронизацию в восходящем канале. Эффективность структуры быстродействующего канала обратной связи зависит от длительности интервала между поступлениями данных. Тем не менее, интервал между поступлениями данных не является прогнозируемым событием. Сложно предвидеть, будет ли интервал между поступлениями данных коротким или длительным.

Как показано на фиг.4, для определения длительности интервала между поступлениями данных используют машину 400 с тремя состояниями. Машина 400 с тремя состояниями имеет активное, переходное и незанятое состояния 405, 410, 415. Активным состоянием 405 является состояние, в котором активно поступают данные. Период незанятости состоит из переходного и незанятого состояний 410, 415. Переходное состояние 410 используют для обозначения "короткого" периода незанятости. В переходном состоянии 410 поддерживается синхронизация в восходящем канале и избирательная передача пилот-сигналов для индикации качества восходящего канала с целью планирования. Незанятое состояние 415 обозначает длительный период незанятости. На протяжении состояния незанятости 415 физические ресурсы восходящего канала изымаются. Когда начинается период незанятости, машина 400 с тремя состояниями переходит из активного состояния 405 в переходное состояние 410. Для определения момента перехода машины 400 с тремя состояниями в переходное состояние 410 может использоваться программируемый таймер. Если данные не поступают до истечения отсчета таймера, машина 400 с тремя состояниями переходит из переходного состояния 410 в незанятое состояние 415. С другой стороны, если данные поступают до истечения отсчета таймера, машина 400 с тремя состояниями переходит из переходного состояния 410 в активное состояние 405. Переход из одного состояния в другое состояние показан на фиг.4.

Предполагается, что схема управления доступом по восходящему каналу на протяжении периода незанятости во время активного режима благоприятна для общих характеристик системы. Восходящий быстродействующий канал обратной связи рассчитан на гибкое распределение полосы пропускания и форматы обратной связи для нисходящей передачи на протяжении периода незанятости. Структура восходящего быстродействующего канала обратной связи также позволяет системе поддерживать синхронизацию в восходящем канале. Избирательный пилот-сигнал с чередующимся распределением позволяет планировщику, поддерживающему качество восходящего канала, осуществлять подготовку планирования передачи данных на протяжении периода незанятости восходящего канала. Длительный период незанятости восходящего канала ухудшает структуру быстродействующего канала доступа. Для определения длительности периода незанятости используют машину с тремя состояниями. Машина с тремя состояниями также позволяет системе перекрывать радиоресурс восходящего канала в случае длительного периода незанятости.

Для специалистов в данной области будет ясно, что различные уровни, стандартные программы или модули системы, проиллюстрированные в различных вариантах осуществления, могут представлять собой исполнительные блоки управления. Контроллеры могут иметь микропроцессор, микроконтроллер, цифровой процессор сигналов, процессорную карту (включая один или несколько микропроцессоров или контроллеров) или другие управляющие или вычислительные устройства. Упоминаемые в описании запоминающие устройства могут иметь один или несколько машиночитаемых носителей для хранения данных и команд. Носители могут иметь память различных форм, включая полупроводниковые запоминающие устройства, такие как динамические или статические запоминающие устройства с произвольной выборкой (ДЗУПВ или СЗУПВ), стираемые программируемые постоянные запоминающие устройства (СППЗУ), электрически стираемые программируемые постоянные запоминающие устройства (ЭСППЗУ) и флэш-память; магнитные диски, такие как несъемные, гибкие, съемные диски; другие магнитные носители, включая магнитную ленту; и оптические носители, такие как компакт-диски (CD) или цифровые видеодиски (DVD). В соответствующих запоминающих устройствах могут храниться команды, образующие различные слои, системные программы или модули программного обеспечения различных систем. При выполнении команд контроллерами соответствующая система осуществляет запрограммированные действия.

Раскрытые частные варианты осуществления являются лишь пояснительными, поскольку изобретение может быть усовершенствовано и реализовано на практике отличающимися, но эквивалентными способами, очевидными для специалистов в данной области техники, ознакомившихся с идеями настоящего изобретения. Кроме того, подразумевается, что подробности описанной в изобретении конструкции или замысла не ограничены чем-либо помимо следующей далее формулы изобретения. Следовательно, способ, система и части описанного способа и системы могут быть реализованы в различных объектах, таких как беспроводное устройство, базовая станция, контроллер базовой станции и(или) центр коммутации мобильной связи. Помимо этого, схемы обработки, необходимые для реализации и применения описанной системы, могут быть реализованы в специализированных интегральных микросхемах, программно-управляемых схемах обработки, аппаратно реализованном программном обеспечении, программируемых логических устройствах, аппаратном обеспечении, дискретных компонентах или структурах упомянутых компонентов, известных специалистам в данной области техники, ознакомившимся с настоящим описанием. В связи с этим очевидно, что раскрытые частные варианты осуществления могут быть изменены или усовершенствованы, и все такие варианты считаются входящими в пределы объема и сущности изобретения. Соответственно, испрашиваемая в изобретении охрана ограничена следующей далее формулой изобретения.

1. Способ управления радиоресурсами в системе беспроводной связи, поддерживающей множество расширяемых полос пропускания, каждая из которых отцентрирована на выбранной центральной частоте и поддерживает различное количество когерентных полос пропускания, каждая из которых временно разделена на блоки ресурсов, при осуществлении которого:настраивают дополнительный терминал на выбранной центральной частоте из упомянутого множества расширяемых полос пропускания,передают от терминал доступа на одной из расширяемых полос пропускания по меньшей мере один опорный сигнал с первой скоростью на протяжении активного состояния, так что этот по меньшей мере один опорный сигнал передается в части каждого блока ресурсов каждой из когерентных полос пропускания, ипередают от терминала доступа на упомянутой одной из расширяемых полос пропускания по меньшей мере один опорный сигнал со второй скоростью на протяжении периода незанятости, так что этот по меньшей мере один опорный сигнал передается в части одного блока ресурсов одной из когерентных полос пропускания во временном интервале и не передается в другом блоке ресурсов оставшихся когерентных полос пропускания в течение этого временного интервала, причем упомянутая одна из когерентных полос пропускания, используемая для передачи упомянутого по меньшей мере одного опорного сигнала, изменяется в последовательные интервалы времени.

2. Способ по п.1, в котором первая скорость превышает вторую скорость.

3. Способ по п.1, в котором при передаче по меньшей мере одного опорного сигнала со второй скоростью на протяжении периода незанятости передают по меньшей мере один опорный сигнал с использованием упомянутой одной из множества расширяемых полос пропускания.

4. Способ по п.3, в котором при передаче по меньшей мере одного опорного сигнала с использованием множества расширяемых полос пропускания последовательно передают по меньшей мере один опорный сигнал с использованием множества расширяемых полос пропускания.

5. Способ по п.3, в котором при передаче по меньшей мере одного опорного сигнала с использованием множества полос пропускания чередуют когерентную полосу пропускания, используемую для передачи по меньшей мере одного опорного сигнала во время последовательных интервалов времени.

6. Способ по п.1, в котором при передаче по меньшей мере одного опорного сигнала со второй скоростью на протяжении периода незанятости прерывают передачу по меньшей мере одного опорного сигнала, если период незанятости превышает предварительно выбранную заданную величину.

7. Способ по п.1, в котором оценивают качество канала на основании опорных сигналов.

8. Способ по п.7, в котором поддерживают синхронизацию на протяжении периода незанятости на основании опорных сигналов, передаваемых со второй скоростью.

9. Способ по п.1, в котором при передаче упомянутого по меньшей мере одного опорного сигнала со второй скоростью на протяжении периода незанятости передают по меньшей мере один опорный сигнал только с использованием одной когерентной полосы пропускания за один раз.

10. Способ по п.1, в котором при передаче по меньшей мере одного опорного сигнал
