Способ выделения ресурсов и способ передачи/приема информации о выделении ресурсов в системе подвижной связи

Способ выделения ресурсов и способ передачи/приема информации о выделении ресурсов в системе подвижной связи

Иллюстрации

Показать все

Реферат

Область техники

Настоящее изобретение относится к системе подвижной связи и, в частности, к способу выделения ресурсов и способу передачи/приема информации о выделении ресурсов в системе подвижной связи.

Предшествующий уровень техники

В системе подвижной связи способ планирования для передачи данных, то есть способ выделения ресурсов, делится на способ частотно-разнесенного планирования (frequency diversity scheduling - FDS) для получения улучшения возможности приема, используя разнесение частот, и способ частотно-селективного планирования (frequency selective scheduling - FSS) для получения улучшения возможности приема, используя частотно-селективное планирование.

В способе частотно-разнесенного планирования (FDS) передатчик передает пакет данных посредством поднесущих, которые широко распределены в частотной области системы, так что символы внутри пакета данных подвергаются различным замираниям в радиоканале. Соответственно, целый пакет данных предотвращается от того, чтобы быть подвергнутым неблагоприятным замираниям, и таким образом возможность приема улучшается.

В отличие от этого в способе частотно-селективного планирования (FSS) пакет данных передается посредством одной или множества последовательных частотных областей, которые находятся в выгодном состоянии замираний, в частотную область системы, так что возможность приема увеличивается.

На самом деле в системе сотовой пакетной радиосвязи с использованием мультиплексирования с разделением по ортогональным частотам (Orthogonal Frequency Division Multiplexing - OFDM) множество единиц пользовательского оборудования существует в ячейке, и состояния радиоканалов единиц пользовательского оборудования имеют различные характеристики. Соответственно, даже в субкадре передачу данных с использованием способа частотно-разнесенного планирования (FDS) необходимо осуществлять по отношению к какому-либо пользовательскому оборудованию, а передачу данных с использованием способа частотно-селективного планирования (FSS) необходимо осуществлять по отношению к другим единицам пользовательского оборудования. Соответственно, предпочтительно, чтобы способ передачи с частотно-разнесенным планированием (FDS) и способ передачи с частотно-селективным планированием (FSS) эффективно мультиплексировались в субкадре.

Раскрытие изобретения

Соответственно, настоящее изобретение направлено на способ выделения ресурсов и способ передачи/приема информации о выделении ресурсов в системе подвижной связи, которые существенно устраняют одну или более проблем из-за ограничений и недостатков аналогов.

Цель настоящего изобретения, разработанного для решения упомянутой проблемы, заключается в способе эффективного выделения ресурсов.

Другая цель настоящего изобретения, разработанного для решения упомянутой проблемы, заключается в способе передачи информации о выделении ресурсов в соответствии со способом эффективного выделения ресурсов.

Цель настоящего изобретения может быть достигнута обеспечением способа приема информации о выделении ресурсов в системе подвижной связи, включающего: прием первой информации, которая указывает набор групп ресурсных блоков, и второй информации, которая является битовым массивом, указывающим, выделять или нет ресурсный блок, включенный в набор групп ресурсных блоков, посредством канала управления; идентификацию выделенного ресурсного блока из первой информации и второй информации; и прием данных с использованием выделенного ресурсного блока.

Первая информация может указывать один среди одного или более наборов групп ресурсных блоков.

Набор групп ресурсных блоков может включать одну или более групп ресурсных блоков.

Группа ресурсных блоков может включать один или более последовательных ресурсных блоков в соответствии с числом ресурсных блоков, включенных в субкадр.

Число наборов групп ресурсных блоков может соответствовать числу ресурсных блоков, включенных в набор групп ресурсных блоков.

Число ресурсных блоков, включенных в набор групп ресурсных блоков, может соответствовать числу групп ресурсных блоков.

Другим аспектом настоящего изобретения, представленного здесь, является способ передачи информации о выделении ресурсов в системе подвижной связи, включающий: формирование канала управления, включающего первую информацию, которая указывает тип выделения ресурсов, и вторую информацию, которая является битовым массивом, указывающим, выделять или нет, по меньшей мере, часть ресурсных блоков, включенных в субкадр, в соответствии с типом выделения ресурсов; передачу канала управления на запланированное пользовательское оборудование; и передачу данных, связанных с каналом управления, на запланированное пользовательское оборудование.

Тип выделения ресурсов может указывать, по меньшей мере, тип группового планирования (a group scheduling type) или тип планирования по части битового массива (a part-bitmap scheduling type).

Битовый массив может указывать ресурсный блок, который выделен на запланированное пользовательское оборудование среди одного или более ресурсных блоков, включенных в набор групп ресурсных блоков, в случае, когда тип выделения ресурсов является типом планирования по части битового массива (a part-bitmap scheduling type).

Набор групп ресурсных блоков может включать одну или более групп ресурсных блоков.

Группа ресурсных блоков может включать один или более последовательных ресурсных блоков.

Канал управления может дополнительно включать третью информацию, которая указывает один среди одного или более наборов групп ресурсных блоков.

Битовый массив может указывать группу ресурсных блоков, которая выделена на запланированное пользовательское оборудование в случае, когда тип выделения ресурсов является типом группового планирования.

Другим аспектом настоящего изобретения, представленного здесь, является способ приема информации о выделении ресурсов в системе подвижной связи, включающий: прием информации о виртуальном ресурсном блоке, который содержит часть каждого из одного или более ресурсных блоков в субкадре; идентификацию выделенного ресурсного блока из информации о виртуальном ресурсном блоке; и прием данных с использованием, по меньшей мере, части выделенного ресурсного блока в соответствии с информацией о виртуальном ресурсном блоке.

Информация о виртуальном ресурсном блоке может включать информацию об одном или более ресурсных блоках и информацию, которая указывает один или более виртуальных ресурсных блоков среди одного или более виртуальных ресурсных блоков, содержащихся в одном или более ресурсных блоках.

Информация виртуального ресурсного блока может включать информацию о количестве одного или более ресурсных блоков, информацию о количестве одного или более виртуальных ресурсных блоков, содержащихся в одном или более ресурсных блоках, и информацию, которая указывает один или более среди одного или более виртуальных ресурсных блоков.

Положительные эффекты

Благодаря применению способа выделения радиоресурсов и способа формирования и передачи/приема информации о выделении ресурсов, раскрывающихся в настоящем описании, способ частотно-селективного планирования (FSS) и способ частотно-разнесенного планирования (FDS) эффективно комбинируются для осуществления планирования.

Благодаря применению способа выделения радиоресурсов и способа формирования и передачи информации о выделении ресурсов, раскрывающихся в настоящем описании, возможно уменьшить количество битов для передачи информации о выделении ресурсов.

В дополнение, используя способ формирования распределенного виртуального ресурсного блока (distributed virtual resource block - DVRB), раскрывающийся в настоящем описании, возможно рандомизировать помехи между ячейками для передачи данных на единицы пользовательского оборудования так, чтобы оптимизировать эффективность системы.

Краткое описание чертежей

Сопроводительные чертежи, которые включены, чтобы обеспечить дальнейшее понимание изобретения, иллюстрируют примеры осуществления изобретения и вместе с описанием служат для объяснения принципа изобретения.

На чертежах:

на Фиг.1 иллюстрируется единица планирования ресурсного блока;

на Фиг.2 иллюстрируется пример способа группового планирования с использованием локализованного виртуального ресурсного блока (localized virtual resource block - LVRB);

на Фиг.3 иллюстрируется пример способа планирования по части битового массива с использованием локализованного виртуального ресурсного блока (LVRB) в соответствии с примером осуществления настоящего изобретения;

на Фиг.4 иллюстрируется пример способа формирования информации по планированию по части битового массива с использованием локализованного виртуального ресурсного блока (LVRB) в соответствии с примером осуществления настоящего изобретения;

на Фиг.5 иллюстрируется пример способа формирования распределенного виртуального ресурсного блока (DVRB) в соответствии с примером осуществления настоящего изобретения;

на Фиг.6 иллюстрируется пример способа формирования информации по планированию, относящемуся к планированию с использованием распределенного виртуального ресурсного блока (DVRB) в соответствии с примером осуществления настоящего изобретения;

на Фиг.7 иллюстрируется пример способа формирования информации по планированию, относящемуся к планированию с использованием распределенного виртуального ресурсного блока (DVRB) в соответствии с примером осуществления настоящего изобретения;

на Фиг.8 иллюстрируется пример способа формирования распределенного виртуального ресурсного блока (DVRB) в соответствии с другим примером осуществления настоящего изобретения;

на Фиг.9 иллюстрируется пример способа формирования информации по планированию, относящемуся к планированию с использованием распределенного виртуального ресурсного блока (DVRB) в соответствии с другим примером осуществления настоящего изобретения;

на Фиг.10 иллюстрируется пример способа формирования различных распределенных виртуальных ресурсных блоков (DVRB), относящихся к ячейкам в соответствии с примером осуществления настоящего изобретения;

на Фиг.11 иллюстрируется пример способа выбора физического ресурсного блока (physical resource block - PRB), использующегося для передачи различных распределенных виртуальных ресурсных блоков (DVRB), относящихся к ячейкам в соответствии с примером осуществления настоящего изобретения;

на Фиг.12 иллюстрируется способ мультиплексирования передачи с использованием распределенного виртуального ресурсного блока (DVRB) и передачи с использованием локализованного виртуального ресурсного блока (LVRB) в субкадре и передачи мультиплексированного сигнала в соответствии с примером осуществления настоящего изобретения.

Лучший пример осуществления изобретения

Теперь будет подробно сделана ссылка на предпочтительные примеры осуществления настоящего изобретения, образцы которых проиллюстрированы на сопроводительных чертежах. Где возможно, те же номера позиций будут использоваться на чертежах для ссылки на одинаковые или похожие части.

На Фиг.1 иллюстрируется единица планирования ресурсного блока.

В системе подвижной связи пакет данных восходящего/нисходящего направлений передается в единице субкадра, и субкадр может быть определен заданным временным интервалом, включающим множество OFDM-символов. В настоящем описании следующие термины определены для удобства объяснения технологии.

Ресурсный элемент (resource element - RE) является наименьшей частотно-временной единицей, в которую отображается символ модуляции данных или канала управления. Если сигнал передается посредством М поднесущих в OFDM-символе и N OFDM-символов в субкадре, то в субкадре может существовать M×N ресурсных элементов (RE).

Физический ресурсный блок (physical resource block - PRB) представляет собой единицу частотно-временного ресурса для передачи данных. В общем случае физический ресурсный блок (PRB) состоит из последовательных ресурсных элементов (RE) в частотно-временной области, и множество физических ресурсных блоков (PRB) задают границы субкадра.

Виртуальный ресурсный блок (virtual resource block - VRB) - это единица виртуального ресурса для передачи данных. В общем случае количество ресурсных элементов (RE), включенных в виртуальный ресурсный блок (VRB), равно количеству ресурсных элементов (RE), включенных в физический ресурсный блок PRB. При фактической передаче данных виртуальный ресурсный блок (VRB) может быть отображен в физический ресурсный блок (PRB) или виртуальный ресурсный блок (VRB) может быть отображен в части множества физических ресурсный блоков (PRB).

Локализованный виртуальный ресурсный блок (localized virtual resource block - LVRB) является типом виртуального ресурсного блока (virtual resource block - VRB). Локализованный виртуальный ресурсный блок (LVRB) отображается в физический ресурсный блок (PRB), и физические ресурсные блоки (PRB), в которые различные локализованные виртуальные ресурсные блоки (LVRB) не отображаются в тот же физический ресурсный блок (PRB). Локализованный виртуальный ресурсный блок (LVRB) может интерпретироваться как физический ресурсный блок (PRB). В данном случае физический ресурсный блок (PRB), в который отображается локализованный виртуальный ресурсный блок (LVRB), может быть назван физическим ресурсным блоком (PRB) для локализованного виртуального ресурсного блока (LVRB).

Распределенный виртуальный ресурсный блок (distributed virtual resource block - DVRB) является типом виртуального ресурсного блока (VRB). Распределенный виртуальный ресурсный блок (DVRB) отображается в некоторые ресурсные элементы (RE) в множестве физических ресурсных блоков (PRB), а различные распределенные виртуальные ресурсные блоки (DVRB) не отображаются в те же ресурсные элементы (RE). В данном случае физический ресурсный блок (PRB), использующийся для формирования распределенного виртуального ресурсного блока (DVRB), может быть назван физическим ресурсным блоком (PRB) для распределенного виртуального ресурсного блока (DVRB).

Базовая станция осуществляет планирование для передачи нисходящих данных конкретному пользовательскому оборудованию или передачи восходящих данных от конкретного пользовательского оборудования к базовой станции посредством одного или множества виртуальных ресурсных блоков (VRB) в субкадре. В это время базовая станция должна сообщить пользовательскому оборудованию информацию, указывающую, посредством какого нисходящего виртуального ресурсного блока (VRB) передаются данные, когда нисходящие данные передаются конкретному пользовательскому оборудованию, и сообщить пользовательскому оборудованию информацию, указывающую, посредством какого восходящего виртуального ресурсного блока (VRB) могут передаваться данные, чтобы разрешить конкретному пользовательскому оборудованию передавать восходящие данные.

В фактической системе передача данных с использованием локализованного виртуального ресурсного блока (LVRB) и передача данных с использованием распределенного виртуального ресурсного блока (DVRB) могут быть выполнены вместе в субкадре. В это время, чтобы предотвратить передачу данных с использованием локализованного виртуального ресурсного блока (LVRB) и передачу данных с использованием распределенного виртуального ресурсного блока (DVRB) от конфликтов в том же ресурсном элементе (RE), предпочтительно, чтобы при передаче данных с использованием распределенного виртуального ресурсного блока (DVRB) и передаче данных с использованием локализованного виртуального ресурсного блока (LVRB) использовались различные физические ресурсные блоки (PRB) в субкадре.

Другими словами, физические ресурсные блоки (PRB) в субкадре могут быть разделены на физические ресурсные блоки (PRB) для локализованного виртуального ресурсного блока (LVRB) и физические ресурсные блоки (PRB) для распределенного виртуального ресурсного блока (DVRB), как описано выше. В случае когда передача данных с использованием локализованного виртуального ресурсного блока (LVRB) и передача данных с использованием распределенного виртуального ресурсного блока (DVRB) выполняются вместе в субкадре, конкретное пользовательское оборудование может быть оповещено, является ли виртуальный ресурсный блок (VRB), используемый для передачи/приема восходящих/нисходящих данных, локализованным виртуальным ресурсным блоком (LVRB) или распределенным виртуальным ресурсным блоком (DVRB).

Далее сначала будут описаны способ передачи данных с использованием локализованного виртуального ресурсного блока (LVRB) и способ передачи информации по планированию.

Если в субкадре существует N_LVRB локализованных виртуальных ресурсных блоков (LVRB), то базовая станция осуществляет планирование в восходящем/нисходящем направлении в соответствии со способом передачи данных с использованием локализованного виртуального ресурсного блока (LVRB) путем использования N_LVRB локализованных виртуальных ресурсных блоков (LVRB), относящихся, по меньшей мере, к одной единице пользовательского оборудования.

Затем N_LVRB-битовая информация о битовом массиве передается пользовательскому оборудованию, чтобы сообщить пользовательскому оборудованию информацию, указывающую, посредством какого локализованного виртуального ресурсного блока (LVRB) передаются нисходящие данные, или информацию, указывающую, посредством какого локализованного виртуального ресурсного блока (LVRB) могут быть переданы восходящие данные. То есть каждый бит в N_LVRB-битовой информации битового массива представляет собой информацию о передаче данных, относящуюся к каждому из N_LVRB локализованных виртуальных ресурсных блоков (LVRB).

Например, в N_LVRB-битовой информации битового массива относительно локализованного виртуального ресурсного блока (LVRB), использующегося для передачи/приема восходящих/нисходящих данных на/от пользовательского оборудования, бит для локализованного виртуального ресурсного блока (LVRB) устанавливается на 1, а относительно локализованного виртуального ресурсного блока (LVRB), который не используется для передачи/приема восходящих/нисходящих данных на/от пользовательского оборудования, бит для локализованного виртуального ресурсного блока (LVRB) устанавливается на 0. Пользовательское оборудование, которое получает N_LVRB-битовую информацию битового массива, сформированную по этому способу, может получать нисходящие данные или передавать восходящие данные, используя локализованный виртуальный ресурсный блок (LVRB), который установлен на 1 в N_LVRB-битовой информации битового массива.

На Фиг.2 иллюстрируется пример способа группового планирования с использованием локализованного виртуального ресурсного блока (LVRB).

В случае когда число локализованных виртуальных ресурсных блоков (LVRB), которые существуют в субкадре, велико, базовая станция использует слишком много ресурсов нисходящего направления для сообщения пользовательскому оборудованию N_LVRB-битовой информации битового массива. В это время N_LVRB локализованных виртуальных ресурсных блоков (LVRB) разделяются на N_group групп локализованных виртуальных ресурсных блоков (LVRB-групп), так что данные передаются/принимаются в единице из LVRB-группы. Таким образом, возможно уменьшить количество ресурсов нисходящего направления, которые используются во время передачи информации битового массива.

То есть при передаче данных в единице из LVRB-группы базовая станция сообщает пользовательскому оборудованию N_group-битовую информацию битового массива относительно N_group LVRB-групп вместо N_LVRB-битовой информации битового массива относительно локализованных виртуальных ресурсных блоков (LVRB) (N_group<N_LVRB).

В дополнение, если локализованный виртуальный ресурсный блок (LVRB) используется для передачи/приема данных способом частотно-селективного планирования (FSS), выгодно, что упомянутые данные передают, используя последовательные поднесущие в частотной области в способе частотно-селективного планирования (FSS). Соответственно, каждая из LVRB-групп состоит из последовательных физических ресурсных блоков (PRB) в частотной области. Этот способ в настоящем изобретении называется способом группового планирования.

На Фиг.2 субкадр состоит из 48 физических ресурсных блоков (PRB), a каждый физический ресурсный блок (PRB) отображается в локализованный виртуальный ресурсный блок (LVRB). В это время три локализованных виртуальных ресурсных блока (LVRB) объединяются, чтобы построить LVRB-группу, так что в субкадре существуют 16 LVRB-групп. Соответственно, базовая станция оповещает конкретное пользовательское оборудование об области, в которой конкретному пользовательскому оборудованию передаются нисходящие данные, или области, в которой конкретное пользовательское оборудование может передавать восходящие данные, посредством 16-битовой информации битового массива.

Однако если данные передаются единице из LVRB-группы, то N_group локализованных виртуальных ресурсных блоков (LVRB) используются для равномерной передачи небольшого количества данных, так что частотно-временной ресурс напрасно расходуется. Если N_group последовательных локализованных виртуальных ресурсных блоков (LVRB) в частотной области становятся основной единицей передачи данных, то сложно эффективно осуществлять передачу данных, используя способ частотно-разнесенного планирования FDS.

Соответственно, в настоящем примере осуществления для того, чтобы уменьшить ресурсы, необходимые для информирования пользовательского оборудования о локализованном виртуальном ресурсном блоке (LVRB), посредством которого передаются данные, пока данные могут быть переданы в единице из локализованного виртуального ресурсного блока (LVRB) вместо единицы из LVRB-группы, предлагается способ информирования пользовательского оборудования о том, что данные могут быть или не могут быть переданы посредством локализованных виртуальных ресурсных блоков (LVRB), посредством информации битового массива единицы из локализованных виртуальных ресурсных блоков (LVRB) только по отношению к части всех локализованных виртуальных ресурсных блоков (LVRB) в субкадре.

Пользовательское оборудование, которому выделяется локализованный виртуальный ресурсный блок (LVRB) для передачи/приема данных, может передавать/принимать данные посредством локализованных виртуальных ресурсных блоков (LVRB), принадлежащих набору локализованных виртуальных ресурсных блоков (LVRB-набору), относящемуся к субкадру. Этот способ в настоящем изобретении называется способом планирования по части битового массива.

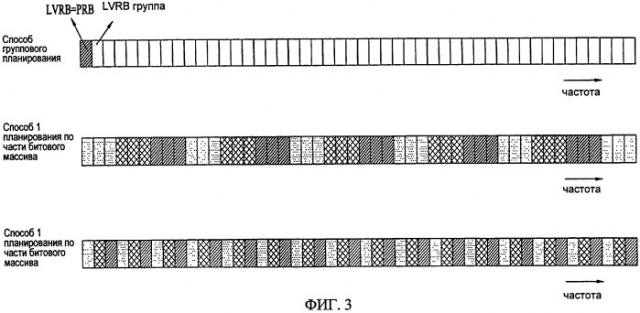

На Фиг.3 иллюстрируется пример способа планирования по части битового массива с использованием локализованного виртуального ресурсного блока (LVRB) в соответствии с примером осуществления настоящего изобретения.

В настоящем примере осуществления, когда в субкадре существуют N_LVRB локализованных виртуальных ресурсных блоков (LVRB), часть всех локализованных виртуальных ресурсных блоков (LVRB) в субкадре принимается за LVRB-набор. Другими словами, N_{LVRB_part} LVRB-наборов (N_{LVRB_part}<N_LVRB) задаются предварительно.

Здесь LVRB-набор может быть сформирован различными способами. В верхней части Фиг.3 LVRB-группа или LVRB-набор могут быть назначены в соответствии со способом формирования набора и способом формирования группы для применения способа группового планирования, показанного как пример. Если LVRB-набор задан с учетом способа формирования LVRB-группы для применения способа группового планирования, то способ группового планирования и способ планирования по части битового массива могут быть использованы, чтобы быть совместимыми друг с другом. Таким образом, возможно гибкое планирование. Далее два способа формирования LVRB-набора с учетом способа формирования LVRB-группы будут описаны как примеры осуществления.

В первом способе, как в способе 1 планирования по части битового массива на Фиг.3, LVRB-набор назначается так, чтобы включать множество LVRB-групп, указанные группы используются в способе группового планирования, и, в частности, непоследовательные LVRB-группы в частотной области. В соответствии с этим способом множество локализованных виртуальных ресурсных блоков (LVRB) в LVRB-группе может быть выделено пользовательскому оборудованию. Соответственно, все локализованные виртуальные ресурсные блоки (LVRB) в LVRB-группе могут быть использованы путем планирования по части битового массива для небольшого количества единиц пользовательского оборудования.

Во втором способе LVRB-набор состоит из локализованных виртуальных ресурсных блоков (LVRB), которые отделены друг от друга заданным интервалом физического ресурсного блока (PRB) в частотной области. Как в способе 2 планирования по части битового массива на Фиг.3, LVRB-набор может быть сформирован так, чтобы включать локализованный виртуальный ресурсный блок (LVRB), принадлежащий каждой LVRB-группе. Преимущество этого способа заключается в том, что когда для передачи данных с использованием способа частотно-разнесенного планирования (FDS) используется способ планирования по части битового массива, данные могут быть переданы/приняты на/от пользовательского оборудования только теми локализованными виртуальными ресурсными блоками (LVRB), которые отделены друг от друга в частотной области.

В способе планирования по части битового массива LVRB-наборы могут быть сформированы двумя вышеописанными способами, которые являются только примерными. LVRB-наборы могут быть сформированы различными способами.

На Фиг.4 иллюстрируется пример способа формирования информации планирования по части битового массива с использованием локализованного виртуального ресурсного блока (LVRB) в соответствии с примером осуществления настоящего изобретения.

Примеры формирования информации по планированию, показанные на Фиг.4, представляют собой формирование информации по планированию пользовательского оборудования и, в частности, формирование информации по планированию, которая может быть передана на пользовательское оборудование, которое планируется с использованием локализованного виртуального ресурсного блока (LVRB).

В настоящем примере осуществления, как описано выше, предполагается, что когда N_LVRB локализованных виртуальных ресурсных блоков (LVRB) существуют в субкадре, часть всех локализованных виртуальных ресурсных блоков (LVRB) в субкадре назначается как LVRB-набор.

В верхней части Фиг.4 показан способ формирования информации по планированию, когда LVRB-набор назначается так, чтобы осуществить планирование. Как показано в верхней части Фиг.4, базовая станция может сообщить единицам пользовательского оборудования информацию, указывающую, посредством какого локализованного виртуального ресурсного блока (LVRB) единицы пользовательского оборудования принимают или передают данные, используя информацию 40 о LVRB-наборе, указывающую, какому LVRB-набору соответствует битовый массив, и N_{LVRB_part}-битовую информацию 41 битового массива, указывающую, могут быть или нет переданы данные посредством локализованных виртуальных ресурсных блоков (LVRB) в LVRB-наборе.

Предполагается, что пользовательскому оборудованию, которое принимает информацию по планированию, известно, что локализованный виртуальный ресурсный блок (LVRB) выделен посредством широковещательной информации или информации по планированию. Соответственно, информация по планированию, показанная в верхней части Фиг.4, принимается так, что можно проверить, в какой набор включен доступный локализованный виртуальный ресурсный блок (LVRB) с использованием информации 40 LVRB-набора. Впоследствии битовый массив 41 объемом N_{LVRB_part}-бит принимается так, что можно проверить, какой локализованный виртуальный ресурсный блок (LVRB) в наборе, проверенном посредством информации 40 о LVRB-наборе, является доступным.

В нижней части Фиг.4, как описано выше, показан способ формирования информации по планированию, когда LVRB-группа и LVRB-набор ассоциированы друг с другом так, что способ группового планирования и способ планирования по части битового массива могут использоваться совместно друг с другом.

Как показано в нижней части Фиг.4, базовая станция сообщает единицам пользовательского оборудования информацию, указывающую, посредством какого локализованного виртуального ресурсного блока (LVRB) единицы пользовательского оборудования принимают или передают данные, посредством информации 42 для указания группы/набора, указывающей, является ли информация битового массива информацией битового массива для LVRB-группы или информацией битового массива для LVRB-набора, информации 43 LVRB-набора, указывающей, какому LVRB-набору соответствует битовый массив, когда информация битового массива является информацией битового массива для LVRB-набора, и N_bitmap-битовой информации 44 битового массива, указывающей, могут быть или нет переданы данные для LVRB-группы или могут быть или нет переданы данные для локализованных виртуальных ресурсных блоков (LVRB) в LVRB-наборе.

Предполагается, что пользовательскому оборудованию, которое принимает информацию по планированию, известно, что локализованный виртуальный ресурсный блок выделен посредством широковещательной информации или информации по планированию. Пользовательское оборудование принимает информацию по планированию, показанную в нижней части Фиг.4, так, чтобы проверить, является ли последующая информация битового массива информацией битового массива для LVRB-группы или информацией битового массива для локализованных виртуальных ресурсных блоков (LVRB) в наборе посредством информации, указывающей группу/набор.

Если информация 42, указывающая группу/набор, указывает набор, то посредством информации 43 о LVRB-наборе может быть проверено, в какой набор включен доступный локализованный виртуальный ресурсный блок (LVRB). Впоследствии N_bitmap-битовая информация 44 битового массива принимается так, что может быть проверено, какой локализованный виртуальный ресурсный блок (LVRB) в упомянутом наборе, проверенном посредством информации 43 о LVRB-наборе, является доступным. Подобным образом, если информация 42, указывающая группу/набор, указывает группу, может быть проверено, какой локализованный виртуальный ресурсный блок (LVRB) доступен, посредством N_bitmap-битовой информации 44 битового массива.

Как другой пример осуществления случая, когда способ группового планирования и способ планирования по части битового массива могут быть использованы совместно друг с другом, как показано в нижней части Фиг.4, информация 42, указывающая группу/набор, не передается как отдельная битовая информация и может передаваться как элемент информации 40 о LVRB-наборе, описанной со ссылкой на пример осуществления, показанный в верхней части Фиг.4. Например, если существуют три LVRB-набора, то 00 указывает, что информация битового массива является информацией битового массива для LVRB-группы, и 01, 10 и 11 установлены, чтобы указывать информацию о LVRB-наборе так, что указывается, что информация битового массива является информацией битового массива для LVRB-набора. То есть 01, 10 и 11 могут быть установлены, чтобы указывать LVRB-набор 1, LVRB-набор 2 и LVRB-набор 3 соответственно.

Как описано выше, если LVRB-группа и LVRB-набор ассоциированы друг с другом, то возможно свободно выделять данные. В частности, в это время предпочтительно, чтобы выполнялось N_bitmap=N_{LVRB_part}=N_group. Если выполняется N_bitmap=N_{LVRB_part}=N_group, то может использоваться информация битового массива, имеющая заданный или фиксированный объем.

Среди способов передачи данных в способе частотно-селективного планирования (FSS), поскольку данные передаются с использованием последовательных поднесущих в частотной области, эффективнее, чтобы данные передавались с использованием локализованного виртуального ресурсного блока (LVRB). Если используется настоящий пример осуществления, то объем информации по планированию может быть уменьшен, и планирование может осуществляться комбинированием способа частотно-селективного планирования (FSS) и способа частотно-разнесенного планирования (FDS). Соответственно, ресурс передачи может использоваться более эффективно.

До сих пор были описаны способ передачи данных с использованием локализованного виртуального ресурсного блока (LVRB) и способ передачи информации по планированию.

Далее будут описаны способ передачи данных с использованием распределенного виртуального ресурсного блока (DVRB) и способ передачи информации по планированию.

Передача данных с использованием способа частотно-разнесенного планирования (FDS) посредством небольшого количества виртуальных ресурсных блоков (VRB) не может быть эффективно осуществлена способом группового планирования или способом планирования по части битового массива. Например, в случае применения способа планирования по части битового массива, когда пакет данных передается посредством виртуального ресурсного блока (VRB), этот пакет данных может быть передан только посредством одного локализованного виртуального ресурсного блока (LVRB). Соответственно, пакет данных передается последовательными поднесущими в частотной области так, что не может быть получен выигрыш частотного разнесения. Таким образом, в настоящем примере осуществления предлагаются два способа эффективного осуществления передачи данных с использованием способа частотно-разнесенного планирования (FDS).

На Фиг.5 иллюстрируется пример способа формирования распределенного виртуального ресурсного блока (DVRB) в соответствии с примером осуществления настоящего изобретения.

В настоящем примере осуществления ресурсные элементы (RE), включенные в N_DVRB физических ресурсных блоков (PRB) для распределенного виртуального ресурсного блока (DVRB), комбинируются так, чтобы сформировать N_DVRB распределенных виртуальных ресурсных блоков (DVRB). В этом способе распределенный виртуальный ресурсный блок (DVRB) сформирован так, чтобы включать определенное число ресурсных элементов (RE) в каждом физическом ресурсном блоке PRB, принадлежащем N_DVRB физическим ресурсным блокам (PRB). Фиг.5 показывает пример комбинирования ресурсных элементов (RE), включенных в четыре физических ресурсных блока (PRB) для распределенного виртуального ресурсного блока (DVRB) так, чтобы сформировать четыре распределенных виртуальных ресурсных блока (DVRB). То есть на Фиг.5 распределенный виртуальный ресурсный блок (DVRB) сформирован так, чтобы включать пять ресурсных элементов (RE) в каждом физическом ресурсном блоке (PRB), принадлежащем четырем физическим ресурсным блокам (PRB) для упомянутого распределенного виртуального ресурсного блока (DVRB).

В это время, когда пакет данных передается посредством одного или множества распределенных виртуальных ресурсных блоков (DVRB), может быть получен выигрыш частотного разнесения. Базовая станция может комбинировать заданное количество физических ресурсных блоков (PRB) и сформировать распределенный виртуальный ресурсный блок (DVR), посредством которого данные могут быть переданы/приняты на/от конкретного пользовательского оборудования, для способа частотно-разнесенного планирования (FDS) передачи/приема. Единицы пользовательского оборудования могут быть информированы о физическом ресурсном блоке (PRB) для распределенного виртуального ресурсного блока (DVRB), который будет использоваться для передачи/приема данных с использованием распределенного виртуального ресурсного блока (DVRB), о том, как сформированы распределенные виртуальные ресурсные блоки (DVRB) в физических ресурсных блоках (PRB) для распределенного виртуального ресурсного блока (DVRB), и о том, посредством которых из распределенных виртуальных ресурсных блоков (DVRB) передаются/принимаются данные.

На Фиг.6 иллюстрируется пример способа формирования информации по планированию, относящемуся к планированию с использованием распределенного виртуального ресурсного блока (DVRB) в соответствии с примером осуществления настоящего изобретения.

Со ссылкой на Фиг.5 будет описана информация по планированию, которая может быть передана от базовой станции, когда используется способ комбинирования ресурсных элементов (RE), включенных в N_DVRB физических ресурсных блок
