ВмМуфа щ туут эн Ф чф- f.il xi. В +Q

6@6iw&Aa зо1Щ

245 5I2

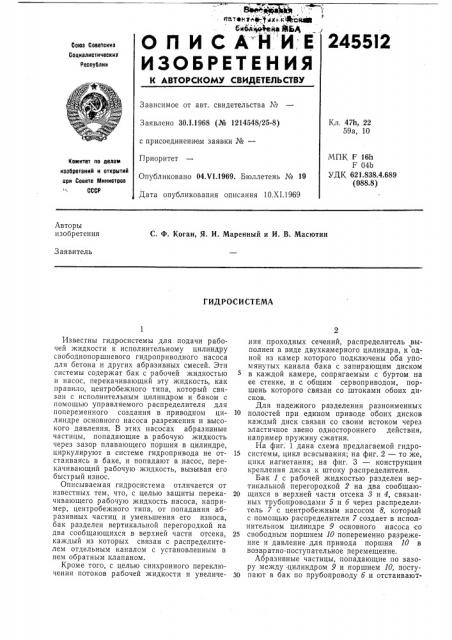

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскив

Социалистическик

Республик

Зависимое от авт. свидетельства ¹

Заявлено 30.1.1968 (№ 1214548/25-8) с присоединенивм заявки №вЂ”

Приоритет

Опубликовано 04.VI.1969. Бюллетень № 19

Дата опубликования описания 10.XI.1969

Кл, 47h, 22

59а, 10

МПК F 16h

F 04b

УДК 621.838.4.689 (088.8) Комитет ло делам изобретений и открытий ори Совете Министров

СССР

Авторы изобретения

С. Ф. Коган, Я. И. Маренный и И. В. Масютин

Заявитель

ГИДPOCHCTEMA

Известны гидросистемы для подачи рабочей жидкости к исполнительному цилиндру свободнопоршневого гидроприводного насоса для бетона и других абразивных смесей. Эти системы содержат бак с рабочей жидкостью и насос, перекачивающий эту жидкость, как правило, центробежного типа, который связан с исполнительным цилиндром и баком с помощью управляемого распределителя для попеременного создания в приводном цилиндре основного насоса разрежения и высокого давления. В этих насосах абразивные частицы, попадающие в рабочую жидкость через зазор плавающего поршня в цилиндре, циркулируют в системе гидропривода не отстаиваясь в баке, и попадают в насос, перекачивающий рабочую жидкость, вызывая его быстрый износ, Описываемая гидросистема отличается от известных тем, что, с целью защиты перекачивающего рабочую жидкость насоса, например, центробежного типа, от попадания абразивных частиц и уменьшения его износа, бак разделен вертикальной перегородкой на два сообщающихся в верхней части отсека, каждый из которых связан с распределителем отдельным каналом с установленным в нем обратным клапаном.

Кроме того, с целью синхронного переключения потоков рабочей жидкости и увеличения проходных сечений, распределитель выполнен в виде двухкамерного цилиндра, к одной из камер которого подключены оба упомянутых канала бака с запирающим диском в каждой камере, сопрягаемым с буртом на ее стенке, и с общим сервоприводом, поршень которого связан со штоками обоих дисков.

Для надежного разделения разноименных

10 полостей при едином приводе обоих дисков каждый диск связан со своим истоком через эластичное звено одностороннего действия, например пружину сжатия.

На фиг. 1 дана схема предлагаемой гидро15 системы, цикл всасывания; на фиг. 2 — то же, цикл нагнетания; на фиг. 3 — конструкция крепления диска к штоку распределителя.

Бак 1 с рабочей жидкостью разделен вертикальной перегородкой 2 на два сообщаю20 щихся в верхней части отсека 8 и 4, связанных трубопроводами 5 и 6 через распределитель 7 с центробежным насосом 8, который с помощью распределителя 7 создает в исполнительном цилиндре 9 основного насоса со

25 свободным поршнем 10 попеременно разрежение и давление для привода поршня 10 в возвратно-поступательное перемещение.

Абразивные частицы, попадающие по зазору между. цилиндром 9 и поршнем 10, посту30 пают в бак по прубопроводу о и отстаивают245512 ся в отсеке 4 благодаря обратному клапану

11, установленному в трубопроводе б, предотвращающему отсос жидкости из отсека 4. Чистая отстоявшаяся жидкость отсасывается из отсека 8, куда не может поступать загрязненная жидкость благодаря обратному клапану 12, устновленному в трубопроводе 5. Ооа трубопровода 5 и б подключены к одной камере И двухкамерного распределителя 7, в каждой камере которого помещен запирающий диск 14 или 15, сопрягаемый с буртом

lб или 17 на стенке соответствующей камеры. Оба диска распределителя имеют общий сервопривод, поршень 18 которого связан со штоками обоих дисков. Для надежного разделения разноименных полостей при едином приводе обоих дисков каждый диск 14 или 15 (см. рис. 3) связан со своим штоком с помощью эластичного звена одностороннего действия, например пружины сжатия 19, когорая помещена в стакане 20 диска и является эластичным звеном между ним и соответствующим штоком 21.

Для улучшения уплотнения перекрывающие торцы дисков могут быть покрыты эластичным материалом.

Предмет изобретения

1. Гидросистема для подачи рабочей жидкости к исполнительному цилиндру гидроприводного свободнопоршневого насоса для бетона и других абразивных смесей, содержащая бак с рабочей жидкостью, связанный каналами с перекачивающим эту жидкость насосом и приводным цилиндром через управляемый распределитель, отличающаяся тем, что, с целью защиты перекачивающего рабочую жидкость насоса, например, центробежного типа, от попадания абразивных ча10 стиц и уменьшения его износа, бак разделен вертикальной перегородкой на два сообщающихся в верхней части отсека, каждый из которых связан с распределителем отдельным каналом и установленным в нем обратным

15 клапаном.

2, Гидросистема по п. 1, отличающаяся тем, что, с целью синхронного переключения потоков рабочей жидкости и увеличения проходных сечений, распределитель выполнен в ви20 де двухкамерного цилиндра, к одной из камер которого подключены оба упомянутых канала бака с запирающим диском в каждой камере, сопрягаемым с буртом на ее стенке, и с общим сервоприводом, поршень которого

25 связан со штоками обоих дисков.

3. Гидросистема по п. 2, отличающаяся тем, что, с целью надежного разделения разноименных полостей при едином приводе обоих дисков, каждый диск связан со своим штоком

З0 через эластичное звено одностороннего действия, например пружину сжатия.

А

1ч

245512

Составитель Т. Д. Клименко

Редактор Г. К. Гончарова Техред Т. П. Курилко Корректор Г. И. Тарасова

Заказ 2681/2 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр, Серова, д. 4

Типография, пр. Сапунова, 2
