Способ приготовления пресспорошков из керамической массы

Способ приготовления пресспорошков из керамической массы

Иллюстрации

Показать все

Реферат

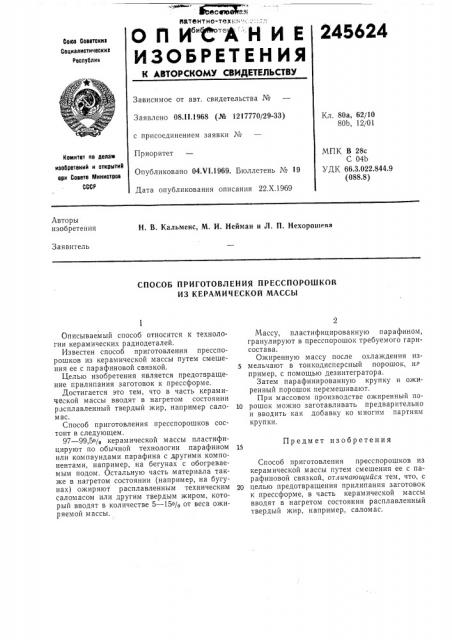

6:есеюеГ;-т-".

О Й И "С "А H И Е 245624

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Фоюа Соеетскил

Социалистическив

Республин

Зависимое от авт. свидетельства №

Заявлено 08.!1.1968 (№ 1217770/29-33) с присоединением заявки ¹

Приоритет

Опубликовано 04.V1.1969. Бюллетень № 19

Дата опубликования описания 22.Х.1969

Кл 80 а 62/10

80b, 12/01

МПК В 28с

С 04Ь

УДК 66.3.022.844.9 (088.8) Комитет по делам иаобретений и открытий ори Совете Министров

СССР

Авторы изобретения

H. В. Кальменс, М. И. Нейман и Л. П. Нехорошеия

Заявитель

СПОСОБ ПРИГОТОВЛЕНИЯ ПРЕССПОРОШКОВ

ИЗ КЕРАМИЧЕСКОЙ МАССЪ1

Предмет изобретения

Описываемый способ относится к технологии керамических радиодеталей.

Известен способ приготовления пресспорошков из керамической массы путем смешения ее с парафиновой связкой.

Целью изобретения является предотвращение прилипания заготовок к прессформе.

Достигается это тем, что в часть керамической массы вводят в нагретом состоянии расплавленный твердый жир, например салом ас.

Способ приготовления пресспорошков состоит в следующем.

97 — 99,5% керамической м ассы пластифицируют по обычной технологии парафином или компаундами парафина с другими компонентами, например, на бегунах с обогреваемым подом, Остальную часть материала также в нагретом состоянии (например, на бугунах) ожиряют расплавленным техническим саломасом или другим твердым жиром, который вводят в количестве 5 — 15% от веса ожиряемой массы.

Массу, пластифицированную парафином, гранулируют в пресспорошок требуемого гарнсостава.

Ожиренную массу после охлаждения из5 мельчают в тонкодисперсный порошок, н пример, с помощью дезинтегратора.

Затем парафинированную крупку и ожиренный порошок перемешивают.

При массовом производстве ожиренный по10 рошок можно заготавливать предварительно и вводить как добавку ко многим партиям крупки.

Способ приготовления пресспорошков из керамической массы путем смешения ее с парафиновой связкой, отличающийся тем, что, с

20 целью предотвращения прилипания заготовок к прессформе, в часть керамической массы вводят в нагретом состоянии расплавленный твердый жир, например, саломас.
