Изобретение относится к области трикотажного производства, а именно к производству двойного кулирного комбинированного трикотажа на базе двухизнаночной глади и накладного жаккарда, вырабатываемого на двухфонтурных вязальных машинах.

Известен двойной регулярный односторонний неполный накладной кулирный трикотаж жаккардовых переплетений. В данном трикотаже все петли лицевой или изнаночной сторон провязываются за одинаковое число циклов петлеобразования. Все петли лицевой стороны имеют одинаковый индекс, и трикотаж характеризуется равномерностью петельной структуры [Шалов И.И., Далидович А.С., Кудрявин Л.А. «Технология трикотажа», 1986 г. - 352 с.].

Известному типу трикотажа присущ ряд недостатков: ограничение высоты остова жаккардовой петли, единичность нити в жаккардовой петле.

Известен прессовый трикотаж на базе кулирной глади, петли которого протянуты сквозь петли предыдущего петельного ряда и наброски. Петли, имеющие наброски, называются прессовыми. Прессовые петли вытянуты по высоте в результате перетягивания нити из смежных с ними петель ряда [Шалов И.И., Далидович А.С., Кудрявин Л.А. «Технология трикотажа», 1986 г. - 352 с.].

Известному типу трикотажа присущ ряд недостатков: стягивание прессовыми петлями, образующими столбик, полотна по вертикали, единичность нити в петле.

Технический результат изобретения - расширение ассортимента трикотажных полотен за счет получения эффекта сочетания петель с машин разных классов.

Технический результат достигается за счет того, что двойной кулирный комбинированный трикотаж на базе двухизнаночной глади и накладного жаккардового переплетения содержит накладное жаккардовое переплетение со столбиком удлиненных сдвоенных петель, протяжки каждой петли которого соединены с петлями разных рядов двухизнаночной глади.

Предложенное решение иллюстрируется фигурами 1-2.

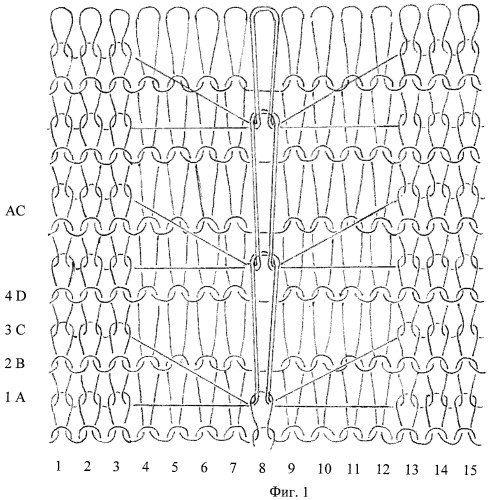

На фигуре 1 представлена структура двойного кулирного комбинированного трикотажа на базе двухизнаночной глади и накладного жаккардового переплетения, где цифрами с 1-й по 15-ю обозначены петельные столбики, а 1А, 2B, 3C, 4D - петельные ряды, образованные соответственно из нитей A, B, C, D; AC - сдвоенная петля, образованная из нитей A и С.

При начальной расстановке игл, которая показана на фигуре 2, двойной кулирный комбинированный трикотаж на базе двухизнаночной глади и накладного жаккарда вырабатывается следующим способом. Способ изготовления на двухфонтурной вязальной машине сдвоенных петель включает образование наброска на передней игольнице, который затем провязывается вместе с новым проложенным наброском через старую петлю, удерживающуюся на стержне иглы ниже крючка.

Перед провязыванием ряда из нити А в первом цикле петлеобразования происходит перенос петель на переднюю игольницу на участках 1-3 и 13-15. Во втором цикле петлеобразования нить А на участках 1-3 и 13-15 провязывается кулирной гладью, а на участках 4-7 и 9-12 проходит протяжкой, в 8-м петельном столбике нить А прокладывается так, что игла, поднимаясь на высоту полного заключения и принимая нить, опускается, не выполняя операций сбрасывания, формирования и купирования. Таким образом, старая петля остается на язычке иглы притом, что проложенная нить находится под крючком иглы в виде наброска.

В следующем цикле 3 петли на участках 1-3 и 13-15 переносятся на заднюю игольницу, и в 4-м цикле прокладываемая нить В провязывается кулирной гладью по всем иглам, кроме 8-й выключенной из работы.

В 5-м цикле петлеобразования происходит перенос петель на участках 1-3 и 13-15 на переднюю игольницу.

В 6-м цикле нить С провязывается аналогично нити А, за исключением того, что в 8-м петельном столбике нить прокладывается наброском так, что игла, поднимаясь на высоту неполного заключения, принимая нить, при опускании выполняет операции сбрасывания, формирования и купирования. Таким образом, старая петля на игле 8 сбрасывается за спинку иглы, а сдвоенные наброски из нити А и С образуют сдвоенную петлю.

В 7-м цикле петли на участках 1-3 и 13-15 переносятся на заднюю игольницу. В цикле 8 нить D провязывается аналогично циклу 4 для нити В.

В дальнейшем вышеперечисленные ряды повторяются.

В итоге в 8-м петельном столбике образуется столбик двойных петель, образующий рельефно-накладной эффект, а также эффект более низкого класса оборудования.

На участках 1-3 и 13-15 вырабатывается переплетение двуизнаночная гладь. Это обеспечивает стабилизацию соединения двойных петель с основным переплетением и равномерность полотна в целом.

Применение: в производстве двойного кулирного комбинированного трикотажа на базе двухизнаночной глади и накладного жаккардового переплетения на двухфонтурных вязальных машинах.

Двойной кулирный комбинированный трикотаж на базе двухизнаночной глади и накладного жаккардового переплетения, отличающийся тем, что накладное жаккардовое переплетение содержит столбик удлиненных сдвоенных петель, протяжки каждой петли которого соединены с петлями разных рядов двухизнаночной глади.
