Реферат

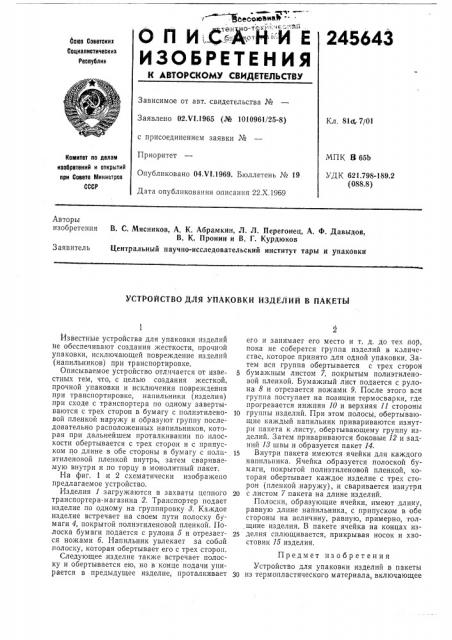

ЮВ Ф Ф 3бесотю мм с

СПИ:. Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 02.VI.1965 (№ 1010961/25-8) с присоединением заявки №

Приоритет

Опубликовано 04Х1.1969. Бюллетень № 19

Дата опубликования описания 22.Х.1969

Кл. 81с 7/01

МПК В 65b

УДК 621.798-189.2 (088.8) Комитет по делам иаобретекий и открытий при Совете Министров

СССР

Авторы изобретения

В. С. Мясников, А. К. Абрамкин, Л. Л. Перегоиец, А. Ф. Давыдов, В. К. Пронин и В. Г. Курдюков

Центральный научно-исследовательский институт тары и упаковки

Заявитель

УСТРОЙСТВО ДЛЯ УПАКОВКИ ИЗДЕЛИЙ В ПАКЕТЫ

Известные устройства для упаковки изделий не обеспечивают создания жесткости, прочной упаковки, исключающей повреждение изделий (напильников) при транспортировке.

Описываемое устройство отличается от известных тем, что, с целью создания жесткой, прочной упаковки и исключения повреждения при транспортировке, напильники (изделия) при сходе с транспортера по одному завертываются с трех сторон в бумагу с полиэтиленовой пленкой наружу и образуют группу последовательно расположенных напильников, которая при дальнейшем проталкивании по плоскости обертывается с трех сторон и с припуском по длине в обе стороны в бумагу с полиэтиленовой пленкой внутрь, затем свариваемую внутри и по торцу в монолитный пакет.

На фиг. 1 и 2 схематически изображено предлагаемое устройство.

Изделия 1 загружаются в захваты цemoro транспортера-магазина 2. Транспортер подает изделие по одному на группировку 8. Каждое изделие встречает на своем пути полоску бумаги 4, покрытой полиэтиленовой пленкой. Iloлоска бумаги подается с рулона 5 и отрезается ножами б. Напильник увлекает за собой полоску, которая обертывает его с трех сторон.

Следующее изделие также встречает полоску и обертывается eio, но в конце подачи упирается в предыдущее изделие, проталкивает

его и занимает его место и т. д, до тех пор, пока не соберется группа изделий в количестве, которое принято для одной упаковки, Затем вся группа обертывается с трех сторон

5 бумажным листом 7, покрытым полиэтиленовой пленкой. Бумажный лист подается с рулона 8 и отрезается ножами 9. После этого вся группа поступает на позиции термосварки, где прогревается нижняя 10 и верхняя 11 стоооны

10 группы изделий. При этом полосы, обертывающие каждый напильник привариваются изнутри пакета к листу, обертывающему группу изделий. Затем привариваются боковые 12 и задний 13 швы и образуется пакет 14.

1S Внутри пакета имеются ячейки для каждого напильника. Ячейка .образуется полоской бумаги, покрытой полиэтиленовой пленкой, которая обертывает каждое изделие с трех сторон (пленкой, наружу), и сваривается изнутри

20 с листом 7 пакета на длине изделий.

Полоски, образующие ячейки, имеют длину, равную длине напильника, с припуском в обе стороны на величину, равную, примерно, толщине изделия. В пакете ячейка на концах из25 делия сплющивается, прикрывая носок и хвостовик 15 изделия.

Предмет изобретения

Устройство для упаковки изделий в пакеты

30 из термопластического материала, включающее

245643

Риа. 1

Риг,г

Составителгв А. Щеглов

Техред Л. Я. Левина Корректор В. И. )Колудева

Редактор Г. Гончарова

Заказ 2658/18 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 транспортер для изделий, расположенные вдоль него механизмы для подачи лент термопластического материала, приспособление для термической сварки пакетов, отлича>ощееся тем, что, с целью создания жесткой, прочной упаковки и исключения повреждения при транспоОтировке, напильники (изделия) при сходе с транспортера по одному завертываюгся с трех сторон в бумагу с полиэтиленовой пленкой наружу и образуют группу последовательно расположенных напильников, которая при дальнейшем проталкивании по плос5 кости обертывается с трех сторон и с рипуском по длине в обе стороны в бумагу с полиэтиленовой пленкой внутрь, затем свариваемую внутри и по торцу в монолитный пакет.
