Реферат

Область техники

Настоящее изобретение относится к устройству подсветки для устройства отображения, устройству отображения и телевизионному приемнику.

Предпосылки изобретения

Жидкокристаллическое устройство отображения, используемое в телевизионном приемнике, в типичном случае, включает жидкокристаллическую панель и заднюю подсветку, расположенную на задней стороне жидкокристаллической панели. Одна из известных задних подсветок включает лампы (или источники света), такие как трубки с холодным катодом, каркас, предназначенный для содержания ламп, и инвертор, предназначенный для управления лампами (например, как показано в Патентном документе 1).

Патентный документ 1: JP-A-2006-351527.

(Проблема, решаемая изобретением)

В задней подсветке, раскрытой в Патентном документе 1, клеммы для соединения лампы с инвертором установлены на каркасе таким образом, что энергия может подаваться к лампам, установленным в клеммах. В этом случае каждая лампа должна иметь внешние электроды на соответствующих концах, и внешние электроды могут быть присоединены к лампе следующим образом.

Цилиндрические обоймы для лампы выполнены, например, как внешние электроды, и сборка может быть закончена посредством установки лампы во внешние электроды. В этом случае обоймы должны иметь внутренний диаметр, соответствующий внешнему диаметру лампы. Таким образом, различные обоймы должны быть приспособлены для соответствия взаимно однозначно различным формам ламп. Кроме того, внешние формы (или внешние диаметры) обойм должны быть различными для соответствия взаимно однозначно различным формам вышеупомянутых клемм. Соответственно, различные обоймы должны быть установлены на лампы различных типов телевизионных приемников, если, например, внешние диаметры ламп изменяются в зависимости от типов телевизионных приемников. Подготовка различных обойм для различных внешних диаметров ламп требует много времени и усилий и может вызывать снижение эффективности производства, которое может привести к увеличению стоимости. Кроме того, обоймы, не соответствующие внешнему диаметру, могут быть неправильно установлены на лампы и, таким образом, могут вызвать дефекты, которые могут привести к снижению процента производительности.

Описание изобретения

Настоящее изобретение было сделано ввиду указанных выше обстоятельств, и его целью является получение высоконадежного устройства подсветки для устройства отображения, в котором применены универсальные обоймы, приспособленные для использования для любой формы ламп (или трубчатых источников света), в качестве обойм, используемых для подачи энергии для ламп, для улучшения эффективности производства и сдерживания увеличения стоимости. Другой целью настоящего изобретения является получение высоконадежного устройства отображения и телевизионного приемника.

Способ решения проблемы

Для решения указанной проблемы устройство подсветки для устройства отображения согласно настоящему изобретению включает трубчатый источник света и клемму, используемую для подачи энергии к трубчатому источнику света. Трубчатый источник света включает стеклянную трубку и обойму, имеющую цилиндрическую форму, приспособленную для посадки на стеклянную трубку. Обойма приспособлена для электрического соединения трубчатого источника света с клеммой. Обойма включает упругий элемент для изменения внутреннего диаметра, способный к упругой и радиальной деформации таким образом, что его внутренний диаметр изменяется согласно внешнему диаметру стеклянной трубки.

В настоящем устройстве подсветки для устройства отображения трубчатый источник света включает стеклянную трубку и обойму, в то время как обойма включает упругий элемент для изменения внутреннего диаметра таким образом, что его внутренний диаметр изменяется в зависимости от внешнего диаметра стеклянной трубки. Согласно конструкции, даже если внешний диаметр стеклянной трубки изменен вследствие изменения конструкции для изменения яркости трубчатого источника света согласно типу устройства отображения с использованием настоящего устройства подсветки, например, с той же самой обоймой, как и использованная до изменения конструкции, может использоваться универсальная обойма. Например, одна и та же обойма может использоваться как универсальная обойма для стеклянной трубки, имеющей диаметр 3 мм, и стеклянной трубки, имеющей диаметр 4 мм, без потребности в подготовке отдельных обойм, имеющих разные внутренние диаметры. Обойма, как универсальная обойма, может использоваться для обеспечения электрического соединения с клеммой, что может обеспечивать надежную подачу энергии к трубчатому источнику света. Следовательно, настоящее устройство подсветки может быть применено как высоконадежное устройство подсветки для устройства отображения. Универсальная обойма может обеспечивать снижение количества типов производимых обойм, приводя к повышению эффективности производства. Кроме того, могут быть надежно предотвращены дефекты, которые могут быть вызваны установкой обоймы, не соответствующей внешнему диаметру лампы. Таким образом, надежность и производительность могут быть повышены.

В описанном выше устройстве подсветки для устройства отображения упругий элемент для изменения внутреннего диаметра может быть приспособлен переносить упругую деформацию при контакте с внешней поверхностью стеклянной трубки в ходе вставки стеклянной трубки в обойму.

Если упругий элемент для изменения внутреннего диаметра, таким образом, приспособлен переносить упругую деформацию при контакте с внешней поверхностью стеклянной трубки в ходе вставки стеклянной трубки в обойму, стеклянная трубка может плавно вставляться в обойму.

В описанном выше устройстве подсветки для устройства отображения упругий элемент для изменения внутреннего диаметра может включать множество упругих элементов для изменения внутреннего диаметра, которые расположены с равномерными интервалами вдоль окружного направления обоймы.

Если множество упругих элементов для изменения внутреннего диаметра расположены таким образом с равномерными интервалами вдоль окружного направления обоймы, внутренний диаметр обоймы может равномерно изменяться вдоль радиального направления. Следовательно, обойма может быть посажена на стеклянную трубку сбалансированным образом с предотвращением неравномерных отклонений в радиальном направлении.

Упругий элемент для изменения внутреннего диаметра может быть предусмотрен на каждом осевом конце обоймы.

В этом случае варьирование в радиальном направлении согласно внешнему диаметру стеклянной трубки возможно на обоих концах обоймы, и поэтому внутренний диаметр обоймы может быть обеспечен более равномерно вдоль осевого направления. Следовательно, обойма может быть посажена на стеклянную трубку сбалансированным образом.

В случае, когда упругий элемент для изменения внутреннего диаметра включает множество упругих элементов для изменения внутреннего диаметра, расположенных с равномерными интервалами вдоль окружного направления обоймы и на осевых концах обоймы, элемент группы первых упругих элементов для изменения внутреннего диаметра, расположенных с равномерными интервалами и на одном из осевых концов, и элемент группы вторых упругих элементов для изменения внутреннего диаметра, расположенных с равномерными интервалами и на другом из осевых концов, могут быть поочередно расположены со смещением при взгляде на обойму вдоль осевого направления.

Согласно настоящей конструкции, в которой элемент группы первых упругих элементов для изменения внутреннего диаметра, расположенный на одном осевом конце обоймы, и элемент группы вторых упругих элементов для изменения внутреннего диаметра, расположенный на другом осевом конце, поочередно расположены со смещением, посаженная в них стеклянная трубка может устойчиво в них удерживаться. Таким образом, точки контакта между обоймой и стеклянной трубкой расположены таким образом, что точки, предусмотренные на одной оконечной части, смещены вдоль окружного направления от точек, предусмотренных на другой оконечной части, что обеспечивает устойчивую посадку.

Первые упругие элементы для изменения внутреннего диаметра, как элементы группы первых упругих элементов для изменения внутреннего диаметра, могут быть расположены с теми же интервалами вдоль окружного направления, как интервалы, с которыми вторые упругие элементы для изменения внутреннего диаметра, как элементы группы вторых упругих элементов для изменения внутреннего диаметра, расположены вдоль окружного направления.

Если интервал расположения, таким образом, установлен на таком же расстоянии для элементов, предусмотренных на соответствующих концах обоймы, обойма может быть посажена на стеклянную трубку более сбалансированным образом.

Когда первые упругие элементы для изменения внутреннего диаметра, как элементы группы первых упругих элементов для изменения внутреннего диаметра, могут быть расположены с промежутками расстояния, представленном X, вдоль окружного направления, вторые упругие элементы для изменения внутреннего диаметра, как элементы группы вторых упругих элементов для изменения внутреннего диаметра, могут быть расположены смещенными на расстояние, представленное X/2, от первых упругих элементов для изменения внутреннего диаметра при взгляде на обойму вдоль осевого направления.

Согласно настоящей конструкции, в которой элементы, предусмотренные на одном конце обоймы, расположены смещенными на расстояние X/2 от элементов, предусмотренных на другом конце, обойма может быть посажена на стеклянную трубку более сбалансированным образом. В частности, в случае, когда три первых упругих элемента для изменения внутреннего диаметра расположены на одном конце и с промежутками в 120°, в то время как три вторых упругих элемента для изменения внутреннего диаметра расположены на другом конце и также с промежутками в 120°, вторые упругие элементы для изменения внутреннего диаметра могут быть расположены смещенными на 60° от соответствующих первых упругих элементов для изменения внутреннего диаметра при взгляде на обойму вдоль осевого направления. Согласно конструкции точки контакта между обоймой и стеклянной трубкой предусмотрены на соответствующих концах обоймы таким образом, что они расположены поочередно со смещением, что обеспечивает устойчивую посадку стеклянной трубки.

Упругий элемент для изменения внутреннего диаметра может быть снабжен и включать упругую часть, сформированную из части, подобной пластинчатой пружине, расположенную в полости обоймы.

В этом случае элемент для изменения внутреннего диаметра может быть получен при помощи простой конструкции, то есть упругой части, примененной как упругий элемент для изменения внутреннего диаметра в полости обоймы. В частности, когда в качестве материала для обоймы используется проводящий металл, настоящая конструкция может быть получена легче посредством частичного вырезания обоймы для формирования упругой части, способной использоваться в качестве пластинчатой пружины.

Упругая часть, сформированная частью, подобной пластинчатой пружине, может быть предусмотрена таким образом, что она проходит вдоль осевого направления обоймы. Упругая часть может быть выполнена так, чтобы она включала изогнутую часть, которая изогнута и выдается радиально внутрь от внутренней поверхности обоймы, и дополнительно включала наклонную поверхность, проходящую от вершины изогнутой части к оконечной части обоймы таким образом, что стеклянная трубка может направляться в обойму вдоль наклонной поверхности.

Устроенная таким образом упругая часть может комбинировать функцию обеспечения изменения внутреннего диаметра обоймы и функцию направления стеклянной трубки. Следовательно, вставка стеклянной трубки в обойму облегчается, и изменения внутреннего диаметра обоймы может быть адекватно достигнуто благодаря упругой деформации упругой части при вставке.

Каркас может быть устроен так, чтобы он содержал трубчатый источник света, и вышеупомянутая клемма может быть установлена в каркасе. Клемма может включать захватывающую опорную часть, к которой присоединяется обойма трубчатого источника света. Присоединение обоймы трубчатого источника света к захватывающей опорной части может обеспечивать установку трубчатого источника света на каркасе и одновременно завершать структуру, позволяющую подачу питания к трубчатому источнику света.

Согласно конструкции установка трубчатого источника света на каркасе и структура, позволяющая подачу питания к трубчатому источнику света, могут быть достигнуты одновременно посредством простой установки обоймы на захватывающую опорную часть клеммы. Кроме того, ввиду универсальной обоймы, соответствующей настоящему изобретению, как обоймы, приспособленной для использования для стеклянных трубок трубчатых источников света, отличающихся диаметром, форма захватывающей опорной части (то есть форма для сцепления с обоймой) может быть стандартизирована. Таким образом, форма захватывающей опорной части, предусмотренная для зацепления с обоймой, может быть стандартизирована для соответствия обычной обойме, поскольку одна и та же обойма может использоваться независимо от диаметра стеклянной трубки.

Каркас может иметь плоскую поверхность на стороне трубчатого источника света, содержащегося в каркасе, и вышеупомянутая клемма может быть расположена на плоской поверхности. Плата инвертора для подачи энергии к трубчатому источнику света может быть расположена на поверхности каркаса, которая находится на противоположной стороне относительно трубчатого источника света, содержащегося в каркасе. Клемма может быть расположена так, чтобы она проникала через каркас, и может быть соединена с платой инвертора.

Эта соединительная конструкция может адекватно обеспечивать установку трубчатого источника света на каркасе и получение конфигурации для подачи питания к трубчатому источнику света.

Трубчатый источник света может включать внешний проводник, который выступает от оконечной части стеклянной трубки и проходит вдоль осевого направления стеклянной трубки, в то время как обойма может включать проводящую часть, которая проходит от одного ее конца и соединена с внешним проводником.

Эта конструкция может обеспечивать хорошее электрическое соединение между обоймой и внешним проводником стеклянной трубки.

Для решения указанной выше проблемы устройство отображения, соответствующее настоящему изобретению, включает устройство подсветки для устройства отображения, описанное выше, и индикаторную панель для обеспечения отображения при помощи света от устройства подсветки для устройства отображения.

Эта конструкция может обеспечивать получение высоконадежного устройства отображения, в котором устройство подсветки защищено от повреждений.

Жидкокристаллическая панель может быть примером вышеупомянутой индикаторной панели. Устройство отображения, как жидкокристаллическое устройство отображения, имеет множество вариантов применения, таких как телевизионный дисплей или дисплей персонального компьютера. В частности, оно пригодно для использования в качестве дисплея с большим экраном.

Эффект изобретения

Может быть получено высоконадежное устройство подсветки для устройства отображения, в котором универсальные обоймы, пригодные для использования с трубчатыми источниками света любой формы, предусмотрены в качестве обойм, используемых для подачи энергии к трубчатым источникам света, для повышения эффективности производства и сдерживания повышения стоимости.

Краткое описание чертежей

Фиг. 1 - общий вид в разобранном виде, показывающий общую конструкцию телевизионного приемника согласно настоящему варианту осуществления;

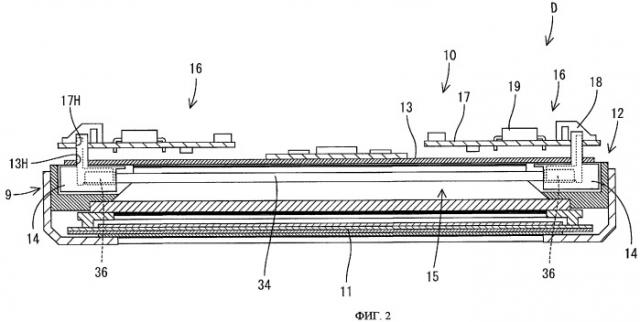

фиг. 2 - горизонтальное сечение жидкокристаллического устройства отображения, включенного в телевизионный приемник;

фиг. 3 - общий вид спереди устройства подсветки, включенного в жидкокристаллическое устройство отображения;

фиг. 4 - вид спереди устройства подсветки;

фиг. 5 - общий вид контактных соединителей;

фиг. 6 - частично увеличенный вид спереди, показывающий соединительную конструкцию между контактным соединителем и газоразрядной трубкой;

фиг. 7 - вид сбоку контактного соединителя;

фиг. 8 - пояснительная диаграмма, показывающая контактный соединитель, в который посажена обойма газоразрядной трубки;

фиг. 9 - сечение, показывающее соединительную конструкцию между контактным соединителем и платой питания;

фиг. 10 - общий вид газоразрядной трубки;

фиг. 11 - вид обоймы сзади;

фиг. 12 - вид обоймы в плане;

фиг. 13 - вид обоймы сбоку;

фиг. 14 - пояснительная диаграмма, показывающая обойму, в которую посажена первая стеклянная трубка (A);

фиг. 15 - пояснительная диаграмма, показывающая обойму, в которую посажена вторая стеклянная трубка (A);

фиг. 16 - пояснительная диаграмма, показывающая, как стеклянную трубку вставляют в обойму;

фиг. 17 - пояснительная диаграмма, показывающая состояние, когда стеклянная трубка, показанная на фиг. 16, вставлена в обойму дальше; и

фиг. 18 - вид сбоку, показывающий модификацию обоймы.

Описание ссылочных позиций

D: устройство отображения, TV: телевизионный приемник, 10: устройство подсветки (устройство подсветки для устройства отображения), 13: каркас, 14: контактный соединитель (клемма), 15: газоразрядная трубка (трубчатый источник света), 16: плата питания (плата инвертора), 24: принимающий проем (захватывающая опорная часть), 34: стеклянная трубка, 35: внешний проводник, 36: обойма, 37: корпус, 38: упругая часть (упругий элемент для изменения внутреннего диаметра), 38A: первая упругая часть (первый упругий элемент для изменения внутреннего диаметра, группа первых упругих элементов для изменения внутреннего диаметра), 38B: вторая упругая часть (второй упругий элемент для изменения внутреннего диаметра, группа вторых упругих элементов для изменения внутреннего диаметра), 39: изогнутая часть, 40: проводящая часть, 42: цилиндрическая часть, 80: наклонная поверхность.

Лучший вариант осуществления изобретения

Вариант осуществления настоящего изобретения далее будет описан со ссылками на чертежи. Описание будет дано в отношении жидкокристаллического устройства отображения, имеющего устройство подсветки для устройства отображения, соответствующее настоящему изобретению, в качестве задней подсветки, и также телевизионного приемника, имеющего жидкокристаллическое устройство отображения.

Общее представление телевизионного приемника TV

На фиг. 1 показан общий вид в разобранном виде, иллюстрирующий общую конструкцию телевизионного приемника TV, соответствующего настоящему варианту осуществления. На фиг. 2 показано горизонтальное сечение жидкокристаллического устройства D отображения, включенного в телевизионный приемник TV. На фиг. 3 показан общий вид спереди устройства 10 подсветки, включенного в жидкокристаллическое устройство D отображения. На фиг. 4 показан вид спереди устройства 10 подсветки.

Телевизионный приемник TV, показанный на фиг. 1, включает жидкокристаллическое устройство D отображения (устройство отображения) и передний и задний корпуса Ca и Cb, способные удерживать жидкокристаллическое устройство D отображения между ними. Также он включает источник Р энергии, блок Т настройки и стойку S.

Жидкокристаллическое устройство D отображения формирует горизонтально удлиненную в целом прямоугольную форму и включает жидкокристаллическую панель 11, как индикаторную панель, и устройство 10 подсветки, как внешний источник света для жидкокристаллической панели 11, которые покрыты обрамлением 9 на передней стороне (или стороне поверхности дисплея) и, таким образом, удерживаются в собранном состоянии, как показано на фиг. 2. Жидкокристаллическая панель 11 расположена на передней стороне устройства 10 подсветки таким образом, что устройство 10 подсветки может освещать жидкокристаллическую панель 11 с задней стороны.

Жидкокристаллическая панель 11 имеет известную конструкцию, в которой промежуток между парой стеклянных подложек заполнен жидким кристаллом, как материалом с оптическим свойством, которые изменяются в зависимости от приложенного напряжения. TFT (Тонкопленочные транзисторы), как переключающие элементы, соединенные с проводными линиями истока и проводными линиями затвора, проходящими под прямым углом друг к другу, расположены на подложке тонкопленочного транзистора или на одной из пары стеклянных подложек, в то время как цветовой фильтр, имеющий цветовые секции для трех основных цветов, то есть красного (R), зеленого (G) и синего (B), расположенные в матрице, находится на подложке цветового фильтра.

Устройство 10 подсветки включает ламповый узел 12 и платы 16 питания (или платы инвертора). Ламповый узел 12 включает металлический каркас 13, в целом сформированный из горизонтально удлиненной прямоугольной пластины. Ламповый узел дополнительно включает множество газоразрядных трубок (или трубчатых источников света) 15, удерживаемых в горизонтальном положении и содержащихся в каркасе 13 для вертикального расположения вдоль передней поверхности каркаса 13 и параллельно друг другу, и множество контактных соединителей (или клемм) 14, которые вертикально расположены вдоль боковых кромок каркаса 13 для соответствия соответствующим газоразрядным трубкам 15. На задней стороне каркаса 13 расположены платы 16 питания для подачи энергии к газоразрядным трубкам 15 через контактные соединители 14.

В каркасе 13 сформировано множество установочных отверстий 13Н, имеющих по существу прямоугольную форму таким образом, что они проходят от передней стороны к задней стороне и расположены и ориентированы вертикально для совмещения с концами газоразрядных трубок 15 при взгляде в плане. Контактные соединители 14 установлены через соответствующие установочные отверстия 13Н. Следует отметить, что вид, названный как вид в плане в настоящем варианте осуществления изобретения, соответствует виду, полученному при взгляде на отображающую поверхность жидкокристаллического устройства D отображения с передней стороны.

Контактный соединитель 14

На фиг. 5 показан общий вид контактных соединителей 14. На фиг. 6 показан частичный увеличенный вид спереди, показывающий соединительную конструкцию между контактным соединителем 14 и газоразрядной трубкой 15. На фиг. 7 показан вид сбоку контактного соединителя 14. На фиг. 8 изображена пояснительная диаграмма, показывающая контактный соединитель 14, в который установлена обойма 36 газоразрядной трубки 15. На фиг. 9 изображен вид в сечении, показывающий соединительную конструкцию между контактным соединителем 14 и платой 16 питания.

Каждый контактный соединитель 14 включает держатель 20, изготовленный из синтетической смолы, и контактную клемму (или соединительный элемент) 31, которая помещена в держатель 20 и изготовлена из металла, такого как нержавеющая сталь.

Держатель 20 включает коробчатую часть 21, которая в целом формирует блок, и также включает стеночную часть 22, которая выступает назад (или к задней стороне каркаса 13) от задней поверхности коробчатой части 21.

В коробчатой части 21 сформирована принимающая камера 23 таким образом, что она имеет проем, проходящий от передней стороны к боковой стороне (то есть боковой стороне на противоположной стороне относительно боковой краевой части каркаса 13). Передняя открытая часть проема принимающей камеры 23 выполнена как принимающий проем (или захватывающая опорная часть) 24, в который оконечная часть (или обойма 36) газоразрядной трубки 15 может быть установлена с передней стороны. Боковая открытая часть выполнена как выходной проем 25 для предотвращения взаимных помех со стеклянной трубкой 34, когда оконечная часть (или обойма 36) газоразрядной трубки 15 удерживается в принимающей камере 23. В выходном проеме 25 сформирован ограничитель 26, который выступает внутрь от края проема и формирует пластинчатую конфигурацию. Благодаря ограничителю 26, выходной проем 25 суживается, формируя по существу U-образный проем. Вертикальный размер по существу U-образного выходного проема 25 задан меньшим, чем внешний диаметр корпуса 37 обоймы 36, и равным или немного большим, чем внешний диаметр стеклянной трубки 34 газоразрядной трубки 15. В выходном проеме 25 на дальней оконечной части края проема сформирована вогнутая часть 27, имеющая форму половины окружности. Радиус кривизны вогнутой части 27 задан равным или немного большим, чем радиус кривизны внешней окружности стеклянной трубки 34. В выходном проеме 25 сформирована пара из верхней и нижней направляющих частей 28 в районах края проема на передней стороне вогнутой части 27.

На коробчатой части 21 сформирована выступающая часть 29, проходящая параллельно каркасу 13 на боковой поверхности коробчатой части 21, которая включает выходной проем 25. Выступающая часть 29 выступает так, чтобы отделять переднюю поверхность каркаса 13 от выходного проема 25.

На внешней поверхности (то есть верхней поверхности и нижней поверхности) стеночной части 22 сформирована пара из верхнего и нижнего удерживающих выступов 30. Удерживающие выступы 30 могут предотвращать выпадение данного контактного соединителя 14 из каркаса 13.

В держателе 20 удерживается контактная клемма 31. Контактная клемма 31 может быть сформирована посредством изгибания металлической пластины, которая формируется в заданную форму при помощи штамповки. Контактная клемма 31 включает пару вертикально симметричных упругих сжимающих частей 32, сформированных изогнутыми пластинами, и также включает часть 33 для соединения с платой, сформированную плоской пластинчатой частью, которая выступает к задней стороне. Пара упругих сжимающих частей 32, которые помещены в принимающую камеру 23, может отклоняться упруго и вертикально для увеличения расстояния между ними. Вертикальное расстояние между парой упругих сжимающих частей 32 является самым коротким в положении, соответствующем передней стороне вогнутой части 27 ограничителя 26. Минимальное расстояние между упругими сжимающими частями 32, когда упругие сжимающие части 32 не приведены в состояние упругого отклонения или находятся в свободном состоянии, задано меньшим, чем внешний диаметр корпуса 37 обоймы 36, прикрепленной к газоразрядной трубке 15. С другой стороны, часть 33 для соединения с платой отступает от задней поверхности коробчатой части 21 таким образом, что она открыта наружу от держателя 20 и проходит назад вдоль стеночной части 22.

Когда контактный соединитель 14 установлен на каркасе 13, стеночная часть 22 держателя 20 вставлена в установочное отверстие 13Н с передней стороны каркаса 13. Таким образом, внешняя поверхность коробчатой части 21 входит в контакт с краем отверстия установочного отверстия 13Н на передней поверхности каркаса 13, в то время как удерживающие выступы 30 блокированы краем установочного отверстия 13Н на задней поверхности каркаса 13. Таким образом, каркас 13 находится между внешней поверхностью коробчатой части 21 на передней стороне и удерживающими выступами 30 на задней стороне. Таким образом, держатель 20 прикреплен к каркасу 13 таким образом, что его перемещение в направлении установки (то есть в направлении сквозь установочное отверстие 13Н) ограничено. На этом установка контактного соединителя 14 на каркасе 13 закончена. Когда контактный соединитель 14 прикреплен к каркасу 13, коробчатая часть 21, как передняя оконечная часть держателя 20, выступает (или открыта) к передней стороне каркаса 13, в то время как стеночная часть 22, как обратная оконечная часть держателя 20, выступает (или открыта) к задней стороне каркаса 13.

Газоразрядная трубка 15

На фиг. 10 показан вид в перспективе газоразрядной трубки 15. На фиг. 11 показан вид сзади обоймы 36. На фиг. 12 показан вид в плане обоймы 36. На фиг. 13 показан вид сбоку обоймы 36. На фиг. 14 изображена пояснительная диаграмма, показывающая обойму 36, в которую посажена первая стеклянная трубка 34(A), имеющая относительно большой диаметр. На фиг. 15 изображена пояснительная диаграмма, показывающая обойму 36, в которую посажена вторая стеклянная трубка 34(B), имеющая относительно малый диаметр. На фиг. 16 изображена пояснительная диаграмма, показывающая, как стеклянную трубку 34 вставляют в обойму 36. На фиг. 17 изображена пояснительная диаграмма, показывающая, как продолжается вставка относительно показанного на фиг. 16.

Каждая газоразрядная трубка 15 сформирована люминесцентной лампой с холодным катодом, которая включает удлиненную в целом прямую стеклянную трубку 34, имеющую круглое поперечное сечение (и имеющую диаметр трубки, составляющий 3 мм). Люминесцентная лампа с холодным катодом также включает удлиненные металлические (например, из никеля или кобальта) внешние проводники 35, которые имеют круглое поперечное сечение и выступают линейно от соответствующих концов стеклянной трубки 34 и соосно со стеклянной трубкой 34. также включены обоймы 36, прикрепленные к соответствующим оконечным частям стеклянной трубки 34. В стеклянную трубку 34 помещена ртуть. Каждая оконечная часть стеклянной трубки 34 сплавлена в по существу полусферической форме посредством нагрева и, таким образом, формирует куполообразную часть. Внешний проводник 35 проходит через куполообразную часть.

Каждая обойма 36 является цельным компонентом, имеющим цилиндрическую форму, который может быть сформирован посредством изгибания или ковки металлической (например, из нержавеющей стали) пластины, которая сформирована в заданной конфигурации посредством штамповки. Обойма 36 включает корпус 37 и проводящую часть 40. Корпус 37 в целом формирует цилиндрическую форму, концентрическую относительно стеклянной трубки 34. Корпус 37 конфигурирован так, что его внутренний диаметр изменяется согласно внешнему диаметру стеклянной трубки 34. В частности, применены упругие части 38 (такие как пары упругих частей 38A, 38B), сформированные из частей, подобных пластинчатым пружинам, способных упруго и радиально деформироваться, в качестве упругих элементов для изменения внутреннего диаметра. Внешний диаметр задан с фиксированной величиной таким образом, что он приспособлен для установки в принимающее отверстие (или захватывающую опорную часть) 24 контактного соединителя 14.

Упругие части 38, как упругие элементы для изменения внутреннего диаметра, включают первые упругие части (или первые упругие элементы для изменения внутреннего диаметра) 38A и вторые упругие части (или вторые упругие элементы для изменения внутреннего диаметра) 38B, которые расположены на соответствующих осевых концах обоймы 36. Первые упругие части способны упруго деформироваться на стороне, противоположной проводящей части 40, в то время как вторые упругие части способны упруго деформироваться на стороне проводящей части 40. Таким образом, как схематически показано на фиг. 16, первые упругие части 38A могут упруго деформироваться на оконечной части на входной стороне для стеклянной трубки 34 (то есть на оконечной части на противоположной стороне относительно проводящей части 40) и, таким образом, примыкать к стеклянной трубке 34. Вторые упругие части 38B могут упруго деформироваться на оконечной части на стороне, противоположной входу стеклянной трубки 34 (то есть на оконечной части на стороне проводящей части 40) и, таким образом, могут примыкать к стеклянной трубке 34. Три пары упругих частей 38A, 38B сформированы на корпусе 37 посредством выполнения прорезей в его частях, и они расположены с равными угловыми интервалами (или одинаковыми интервалами) вдоль окружного направления.

Как показано на фиг. 16 и 17, первая упругая часть 38A, то есть одна из пары упругих частей 38A, 38B, в целом сформирована проходящей назад (в частности, в косом направлении, немного отклоняющемся радиально внутрь) консольной частью, которая способна упруго отклоняться в радиальном направлении опорной точкой на ее проксимальном (ближнем к месту прикрепления) конце (или переднем конце). Изогнутая часть 39 сформирована на дистальной оконечной части (или задней оконечной части) первой упругой части 38A таким образом, что она изгибается в косом направлении, отклоняющемся радиально наружу. Внешняя поверхность изгиба (или обращенной внутрь поверхности) изогнутой части 39 представляет собой точку контакта, когда упирается во внешней круговой поверхности стеклянной трубки 34. Воображаемая линия, которая соединяет точки контакта, расположенные на трех первых упругих сжимающих частях 38A, 38A, 38A, расположенных в круговом направлении, формирует круг, концентрический относительно корпуса 37. Диаметр воображаемого круга, когда первые упругие части 38A не приведены в состояние упругого отклонения или находятся в свободном состоянии, задан меньшим, чем внешний диаметр стеклянной трубки 34. Кроме того, наклонные поверхности 80 расположены таким образом, что они проходят от вершин изогнутых частей 39 к оконечной части на входной стороне для стеклянной трубки 34 (то есть одной оконечной части представленной обоймы 36). Стеклянная трубка 34 может направляться в обойму 36 вдоль наклонных поверхностей 80. Первые упругие части 38A подвергаются упругой деформации при контакте с внешней поверхностью стеклянной трубки 34 в ходе вставки стеклянной трубки 34 в настоящую обойму 36.

Вторая упругая часть 38B, то есть другая из пары упругих частей 38A, 38B расположена по окружности рядом с первой упругой частью 38A и в целом сформирована как консольная часть, проходящая вперед или назад от первой упругой части 38A (в частности, в косом направлении, немного отклоняющемся радиально внутрь), которая способна упруго отклоняться в радиальном направлении с опорной точкой на ее проксимальном конце (или заднем конце). Дистальный конец второй упругой части 38B представляет собой точку контакта, когда упирается во внешней круговой поверхности стеклянной трубки 34. Воображаемая линия, которая соединяет точки контакта, расположенные на трех вторых упругих частях 38B, 38B, 38B, формирует круг, концентрический относительно корпуса 37. Диаметр воображаемого круга, когда вторые упругие части 38B не переведены в состояние упругого отклонения или находятся в свободном состоянии, задан меньшим, чем внешний диаметр стеклянной трубки 34.

Первые упругие части 38A, 38A, 38A расположены с равномерными интервалами или с промежутками 120° вдоль окружного направления обоймы 36. Вторые упругие части 38B, 38B, 38B расположены с равномерными интервалами или с промежутками 120° вдоль окружного направления обоймы 36. Первая упругая часть 38A и вторая упругая часть 38B каждой пары по окружности смежны друг с другом. Таким образом, как показано на фиг. 13, первые упругие части (то есть элементы группы первых упругих элементов для изменения внутреннего диаметра) 38A, 38A, 38A и вторые упругие части (то есть элементы группы вторых упругих элементов для изменения внутреннего диаметра) 38B, 38B, 38B поочередно расположены смещенно при взгляде на обойму 36 вдоль осевого направления.

Проводящая часть 40 выполнена как закрепленная одним концом часть, которая проходит вперед от переднего конца корпуса 37. Проводящая часть 40 включает удлиненную часть 41, непрерывную с передним концом корпуса 37, и цилиндрическую часть 42, которая также отступает вперед от переднего конца (или дистального конца) удлиненной части 41.

Как показано на фиг. 11-13, удлиненная часть 41 включает проксимальную часть 41a, которая проходит от корпуса 37 таким образом, что она расположена вровень с корпусом 37 и параллельно его оси, и также включает промежуточную часть 41b, которая проходит радиально внутрь от дистального конца проксимальной части 41a к оси корпуса 37. также включена дистальная часть 41c, которая проходит от дистального конца промежуточной части 41b и параллельно оси корпуса 37. Цилиндрическая часть 42 соединена с дистальным концом дистальной части 41c. Ширина удлиненной части 41 задана достаточно малой относительно длины удлиненной части 41. Таким образом, удлиненная часть 41 приспособлена для упругой деформации в радиальном напра
