Устройство отображения и способ управления им

Устройство отображения и способ управления им

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к устройствам отображения, а более конкретно к устройству отображения, управляемому по току, такому как органический электролюминесцентный (EL) дисплей или дисплей с автоэлектронной эмиссией (FED), и к способу управления данным устройством отображения.

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

В последние годы наблюдается все возрастающий спрос на тонкие, легкие и быстродействующие устройства отображения информации. В соответствии с этим были развернуты научные исследования и разработки по органическим электролюминесцентным (EL) дисплеям и по дисплеям с автоэлектронной эмиссией (FED).

Органические электролюминесцентные элементы, используемые в органическом электролюминесцентном дисплее, излучают свет более высокой яркости при повышенном напряжении, а следовательно, и при более высоком значении тока. Однако зависимость между яркостью и напряжением питания органических электролюминесцентных элементов легко варьируется под влиянием времени разгонки примеси, температуры окружающей среды и т.д. Благодаря этому, при использовании возбуждающей схемы по напряжению органическим электролюминесцентным дисплеем, очень трудно обеспечить стабильное значение яркости свечения органических электролюминесцентных элементов. В отличие от этого, яркость свечения органических электролюминесцентных элементов строго пропорциональна значению тока, и эта пропорциональная зависимость является менее восприимчивой к внешним факторам, таким как температура окружающей среды. Поэтому токовозбуждающая схема органическим электролюминесцентным дисплеем является предпочтительной.

При этом схемы пикселов и формирователей дисплея создаются с использованием тонкопленочных транзисторов (TFT), формируемых из аморфного кремния, низкотемпературного поликристаллического кремния, монозернистого (CG) кремния, и т.д. Однако возможны вариации характеристик тонкопленочных транзисторов (например, порогового напряжения и степени подвижности носителей). Поэтому в схеме пиксела органического электролюминесцентного дисплея предусмотрена схема компенсации вариаций характеристик тонкопленочных транзисторов. Благодаря действию такой схемы, вариации яркости свечения органического электролюминесцентного элемента оказываются скомпенсированными.

Схемы для компенсации вариаций характеристик TFT с управлением по току в возбуждающей схеме, в общем случае, подразделяются на схемы с программируемым значением тока, в которых осуществляется управление величиной тока, протекающего через матрицу TFT, посредством токового сигнала; и схемы с программируемым значением напряжения, в которых осуществляется управление значением тока посредством сигнала напряжения. При использовании схемы с программируемым значением тока возможна компенсация вариаций порогового напряжения и подвижности носителей, а при использовании схемы с программируемым значением напряжения возможна компенсация только вариаций порогового напряжения.

Однако схема с программируемым значением тока имеет следующие недостатки: во-первых, поскольку значение тока является малым, то это затрудняет разработку схем пикселов и возбуждающих схем. Во-вторых, при токовых сигналах возможно влияние паразитной емкости на переходный процесс, что ухудшает его динамику. С другой стороны, в схеме с программируемым напряжением влияние паразитной емкости и т.д. очень мало, и разработка схемы осуществляется сравнительно просто. Кроме того, влияние вариаций степени подвижности носителей, воздействующих на значение тока, меньше, чем влияние вариаций порогового напряжения, воздействующего на значение тока, и вариации подвижности носителей могут быть до некоторой степени нейтрализованы в процессе изготовления тонкопленочных транзисторов. Поэтому даже в случае устройства отображения информации, в котором используется схема с программируемым напряжением, может быть получено достаточно высокое качество изображения.

Известны различные конфигурации для органического электролюминесцентного дисплея, в котором используется токовозбуждающая схема. Например, в Патентном Документе 1 описывается, что управление схемой пиксела 100, показанной на Фиг.2 (подробности будут описаны позже), осуществляется в соответствии с временной диаграммой, показанной на Фиг.13. При способе управления, показанном на Фиг.13, до момента времени t1, потенциалы линии развертки Gi и управляющего вывода Wi имеют высокое значение, потенциал управляющего вывода Ri установлен на низком уровне, а потенциал линии данных Sj равен опорного потенциала Vpc. Когда в момент времени t1 потенциал линии развертки Gi изменяется на низкий уровень, переключающий тонкопленочный транзистор 111 изменяет свое состояние на проводящее. Затем, когда в момент времени t2 потенциал управляющего вывода Wi изменяется на низкий уровень, переключающий тонкопленочный транзистор 112 изменяет свое состояние на проводящее. Таким образом, затвор и сток управляющего тонкопленочного транзистора 110 оказываются закороченными, и их потенциал становится одинаковым.

Затем, когда в момент времени t3 потенциал управляющего вывода Ri изменяется на высокий уровень, переключающий тонкопленочный транзистор 113 изменяет свое состояние на запертое. В это время, электрический ток поступает на вывод затвора транзистора 110 по линии источника питания Vp через управляющий тонкопленочный транзистор 110 и переключающий транзистор 112, и, таким образом, потенциал вывода затвора управляющего тонкопленочного транзистора 110 повышается, в то время как управляющий тонкопленочный транзистор 110 находится в проводящем состоянии. Поскольку управляющий тонкопленочный транзистор 110 изменяет свое состояние на запертое, когда напряжение затвор-исток достигает порогового напряжения Vth (отрицательное значение), потенциал вывода затвора управляющего тонкопленочного транзистора 110 возрастает до величины (VDD + Vth).

Затем, когда в момент времени t4 потенциал управляющего вывода Wi изменяется на высокий уровень, переключающий транзистор 112, изменяет свое состояние на запертое. В это время разность потенциалов (VDD + Vth - Vpc) между выводом затвора управляющего тонкопленочного транзистора 110 и линией данных Sj сохраняется на конденсаторе 121.

Затем, когда в момент времени t5 потенциал линии данных Sj изменяется с опорного потенциала Vpc на потенциал данных Vdata, потенциал вывода затвора управляющего тонкопленочного транзистора 110 изменяется на ту же самую величину (Vdata - Vpc) и достигает значения (VDD + Vth + Vdata - Vpc). Затем, когда в момент времени t6 потенциал линии развертки Gi изменяется на высокий уровень, переключающий транзистор 111, изменяет свое состояние на запертое. В это время напряжение затвор-исток (Vth + Vdata - Vpc) управляющего тонкопленочного транзистора 110 сохраняется на конденсаторе 122.

Затем, в момент времени t7, значение потенциала линии данных Sj изменяется с потенциала данных Vdata на опорный потенциал Vpc. Затем, когда в момент времени t8 потенциал управляющего вывода Ri изменяется на низкий уровень, переключающий транзистор 113 изменяет свое состояние на проводящее. К этому времени ток течет через органический электролюминесцентный элемент 130 от линии электропитания Vp через управляющий тонкопленочный транзистор 110 и переключающий транзистор 113. Величина тока, протекающего через управляющий тонкопленочный транзистор 110, возрастает и убывает в зависимости от значения потенциала на его затворе (VDD + Vth + Vdata - Vpc). Даже если пороговое напряжение Vth имеет различные значения, но если разность потенциалов (Vdata - Vpc) остается той же самой, то величина тока остается неизменной. Поэтому, независимо от значения порогового напряжения Vth, величина тока, протекающего через органический электролюминесцентный элемент 130, находится в соответствии с потенциалом данных Vdata, и, таким образом, яркость света, излучаемого органическим электролюминесцентным элементом 130, находится в соответствии с потенциалом данных Vdata.

Соответственно, при управлении схемой пиксела 100, показанной на Фиг.2, согласно временной диаграмме, показанной на Фиг.13, независимо от значения порогового напряжения Vth управляющего тонкопленочного транзистора 110, через органический электролюминесцентный элемент 130 протекает ток заданной величины и, таким образом, органический электролюминесцентный элемент 130 излучает свет заданной яркости.

В Патентном Документе 2 описано, что управление схемой пиксела 900, показанной на Фиг.14, осуществляется согласно временной диаграмме, показанной на Фиг.15 (учтите, что в отличие от настоящего изобретения наименования сигнальных линий изменены). В способе управления, показанном на Фиг.15, до момента времени t1 потенциалы линий развертки, G1i и G2i установлены на высоком уровне, а потенциал управляющего вывода Ei - на низком уровне. Когда в момент времени t1 потенциал управляющего вывода Ei изменяется на высокий уровень, переключающие транзисторы 913 и 914 изменяют свое состояние на запертое. Затем, когда в момент времени t2 потенциалы линий разверток G1i и G2i изменяются на низкий уровень, переключающие транзисторы 911, 912 и 915 изменяют свое состояние на проводящее. В результате чего затвор и сток управляющего тонкопленочного транзистора 910 оказываются закороченными и достигают одинакового потенциала, а потенциал затвора Vg управляющего тонкопленочного транзистора 910 становится равным потенциалу Vpc линии источника питания Vint. Кроме того, потенциал Vdata линии данных Sj приложен к точке соединения переключающего транзистора 911 с конденсатором 921 (далее именуется как точка соединения B).

Затем, когда в момент времени t3 потенциал линии развертки G2i изменяется на высокий уровень, переключающий транзистор 915 изменяет свое состояние на запертое. В это время, электрический ток поступает на затвор транзистора 910 по линии источника питания Vp через управляющий тонкопленочный транзистор 910 и переключающий транзистор 912, и, таким образом, потенциал затвора Vg управляющего тонкопленочного транзистора 910 повышается, в то время как управляющий тонкопленочный транзистор TFT 910 находится в проводящем состоянии. Поскольку управляющий тонкопленочный транзистор 910 изменяет свое состояние на запертое, когда напряжение затвор-исток достигает порогового напряжения Vth (отрицательное значение), потенциал затвора Vg управляющего тонкопленочного транзистора 910 возрастает до величины (VDD + Vth).

Затем, когда в момент времени t4 потенциал линии развертки G1i изменяется на высокий уровень и потенциал управляющего вывода Ei изменяется на низкий уровень, переключающие транзисторы 911 и 912 запираются, а переключающие транзисторы 913 и 914 открываются. В это время потенциал точки соединения B изменяется с Vdata на Vpc, и потенциал затвора Vg управляющего тонкопленочного транзистора 910 изменяется на ту же величину, что и потенциал точки соединения B и достигает величины (VDD + Vth + Vpc - Vdata). Разность потенциалов (VDD + Vth - Vdata) между электродом затвора управляющего тонкопленочного транзистора 910 и напряжением линии питания Vint сохраняется на конденсаторе 921.

После момента времени t4 ток течет через органический электролюминесцентный элемент 930 от линии питания Vp через управляющий тонкопленочный транзистор 910 и переключающий транзистор 913. Величина тока, протекающего через управляющий тонкопленочный транзистор 910, возрастает и убывает в зависимости от значения потенциала на его затворе (VDD + Vth + Vpc -Vdata). Даже если пороговое напряжение Vth имеет различные значения, но если разность потенциалов (Vpc -Vdata) остается той же самой, то величина тока остается неизменной. Поэтому, независимо от значения порогового напряжения Vth, величина тока, протекающего через органический электролюминесцентный элемент 930, находится в соответствии с потенциалом данных Vdata, и, таким образом, яркость света, излучаемого органическим электролюминесцентным элементом 930, находится в соответствии с потенциалом данных Vdata.

Соответственно, при управлении схемой пиксела 900, показанной на Фиг.14, согласно временной диаграмме, показанной на Фиг.15, независимо от значения порогового напряжения Vth управляющего тонкопленочного транзистора 910, через органический электролюминесцентный элемент 930 протекает ток заданной величины и, таким образом, органический электролюминесцентный элемент 930 излучает свет заданной яркости.

Учтите, что примеры органического электролюминесцентного дисплея, в котором применена токовозбуждающая схема, также описаны в Патентном Документе 3 и в другом приложении (японская патентная заявка №2008-131568, зарегистрированная 20 мая 2008 г.) при едином заявителе и едином изобретателе с настоящей заявкой.

СООТВЕТСТВУЮЩИЕ ДОКУМЕНТЫ

ПАТЕНТНЫЕ ДОКУМЕНТЫ

[Патентный документ 1] Международное издание брошюры № WO 98/48403

[Патентный документ 2] ознакомительная японская публикация патента №2007-133369

[Патентный документ 3] ознакомительная японская публикация патента №2004-341359

ДОКУМЕНТЫ, НЕ ЯВЛЯЮЩИЕСЯ ПАТЕНТНЫМИ

[Документ 1, не являющийся патентным] “4-х дюймовые дисплеи на тонкопленочных транзисторах и органических светодиодах и новый способ цифрового управления”. Сборник 2000 г. Общества по информационным дисплеям, стр.924-927, компания с ограниченной ответственностью Semiconductor Energy Laboratory.

[Документ 2, не являющийся патентным] «Технология монозернистого кремния и ее приложения для дисплея с активной матрицей», AM-LCD 2000 стр.25-28, компания с ограниченной ответственностью Semiconductor Energy Laboratory.

[Документ 3, не являющийся патентным] «Использование полимерных светодиодов в плоских дисплеях», AM-LCD' 01, стр.211-214, Кембриджский университет, кембриджская технология для дисплеев.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

ЗАДАЧИ, РЕШАЕМЫЕ ДАННЫМ ИЗОБРЕТЕНИЕМ

В схеме пиксела 100, показанной на Фиг.2, когда управляющий тонкопленочный транзистор 110 находится в режиме насыщения, величина тока Ids между стоком и истоком управляющего тонкопленочного транзистора 110 определяется следующим уравнением (1) и представляет собой функцию напряжения затвор-сток Vgs управляющего тонкопленочного транзистора 110:

Ids = (1/2)·(W/L)·µ·Cox(Vgs - Vth)2

(1)

Учтите, что в уравнении (1) W обозначает ширину канала управляющего тонкопленочного транзистора 110, L обозначает длину канала управляющего тонкопленочного транзистора 110, µ обозначает степень подвижности носителей управляющего тонкопленочного транзистора 110, Cox обозначает емкость оксидной пленки затвора управляющего тонкопленочного транзистора 110, а Vth обозначает пороговое напряжение управляющего тонкопленочного транзистора 110.

Из значений, включенных в уравнение (1), наиболее вероятны вариации порогового напряжения Vth и степени подвижности носителей µ, определяемые технологическим процессом производства тонкопленочных транзисторов. Следовательно, при управлении схемой пиксела 100, показанной на Фиг.2, в соответствии с временной диаграммой, показанной на Фиг.13, поскольку величина тока, проходящего через органический электролюминесцентный элемент 130, флуктуирует под влиянием вариаций подвижности носителей управляющего тонкопленочного транзистора 110, то трудно обеспечить излучение света заданной яркости органическим электролюминесцентным элементом 130. Такая же проблема возникает при управлении схемой пиксела 900, показанной на Фиг.14, в соответствии с временной диаграммой, показанной на Фиг.15.

Целью настоящего изобретения является создание устройства отображения информации, в котором скомпенсированы вариации, как порогового напряжения элемента возбуждения, так и степени подвижности носителей элемента возбуждения, путем использования программной возбуждающей схемы по напряжению и способа управления устройством отображения информации.

СРЕДСТВА ДЛЯ РЕШЕНИЯ ПРОБЛЕМ

Согласно первому аспекту настоящего изобретения, представлено устройство отображения токоуправляемого типа включающее в себя: множество схем пикселей, расположенных на соответствующих пересечениях множества линий развертки и множества линий данных; и возбуждающую схему, которая осуществляет выбор искомой записи схемы пиксела, используя соответствующую линию развертки, и обеспечивает передачу потенциала данных, в соответствии с отображаемыми данными, на соответствующую линию данных, причем каждая схема пиксела включает электрооптический элемент, включенный между первой линией источника питания и второй линией источника питания; элемент возбуждения, включенный последовательно с электрооптическим элементом и между линией источника питания и второй линией питания; компенсационный конденсатор, первый электрод которого соединен с управляющим терминалом элемента возбуждения; и переключающий элемент компенсации, включенный между управляющим терминалом и одним выводом устройства ввода-вывода тока элемента возбуждения, и для искомой записи схемы пиксела возбуждающая схема осуществляет управление переключающим элементом компенсации, устанавливая его в проводящее состояние, для того, чтобы обеспечить потенциал, соответствующий пороговому напряжению управляющего терминала элемента возбуждения, и затем переключает потенциал, приложенный ко второму электроду компенсационного конденсатора на другое значение, при этом переключающий элемент компенсации продолжает находиться в проводящем состоянии для того, чтобы обеспечить подачу потенциала записи, согласно отображаемым данным и пороговому напряжению, на управляющий терминал элемента возбуждения.

Согласно второму аспекту настоящего изобретения, в первом аспекте настоящего изобретения каждая схема пиксела далее включает переключающий элемент записи, включенный между вторым электродом компенсационного конденсатора и соответствующей линией данных; переключающий элемент прерывания, включенный между управляющим элементом и электрооптическим элементом; и запоминающий конденсатор, включенный между управляющим терминалом и другим токовым выводом устройства ввода-вывода элемента возбуждения.

Согласно третьему аспекту настоящего изобретения, во втором аспекте настоящего изобретения, для искомой записи схемы пиксела, возбуждающая схема переводит переключающего элемента записи и переключающего элемента компенсации в проводящее состояние и переводит переключающего элемента прерывания в непроводящее состояние, обеспечивая передачу предопределенного опорного потенциала на линию данных, и затем переключает значение потенциала, приложенного к линии данных, на потенциал данных, при сохранении состояний соответствующих переключающих элементов.

Согласно четвертому аспекту настоящего изобретения, в первом аспекте настоящего изобретения каждая схема пиксела далее включает переключающий элемент прерывания, включенный между одним токовым выводом устройства ввода-вывода элемента возбуждения и первой линией источника питания; и переключающий элемент записи, включенный между другим токовым выводом устройства ввода-вывода элемента возбуждения и соответствующей линией данных, причем второй электрод компенсирующего конденсатора подсоединен к управляющего вывода, на которую подается потенциал, формируемый возбуждающей схемой.

Согласно пятому аспекту настоящего изобретения, в четвертом аспекте настоящего изобретения, для искомой записи схемы пиксела, возбуждающая схема переводит переключающего элемента записи и переключающего элемента компенсации в проводящее состояние и переводит переключающего элемента прерывания в непроводящее состояние, обеспечивая подачу потенциала данных на линию данных, и затем переключает потенциал, приложенный к управляющего вывода, на другую, при сохранении состояний соответствующих переключающих элементов для того, чтобы передать потенциал записи на управляющий терминал элемента возбуждения.

Согласно шестому аспекту настоящего изобретения, в пятом аспекте настоящего изобретения, после того, как возбуждающая схема переключает потенциал, приложенный к управляющего вывода, на другую, для того, чтобы подать потенциал записи на управляющий терминал элемента возбуждения, возбуждающая схема переключает потенциал, подаваемый на линию данных, на опорный потенциал, который ближе к потенциалу на управляющем терминале элемента возбуждения, чем потенциал данных.

Согласно седьмому аспекту настоящего изобретения, в пятом аспекте настоящего изобретения, для искомой записи схемы пиксела, управляющая схема формирует для линии данных потенциал, определяемый отображаемыми данными, и величина изменения потенциала подается на линию управления, в то время как переключающий элемент записи установлен в проводящее состояние.

Согласно восьмому аспекту настоящего изобретения, в пятом аспекте настоящего изобретения, для искомой записи схемы пиксела, возбуждающая схема формирует для линии данных потенциал, при котором напряжение, приложенное к электрооптическому элементу, ниже или равно пороговому напряжению свечения, в то время как переключающий элемент записи установлен в проводящее состояние.

Согласно девятому аспекту настоящего изобретения, в первом аспекте настоящего изобретения каждая схема пиксела далее включает переключающий элемент записи, включенный между вторым электродом компенсационного конденсатора и соответствующей линией данных; переключающий элемент прерывания, включенный между управляющим элементом и электрооптическим элементом; первый переключающий элемент инициализации, включенный между вторым электродом компенсационного конденсатора и третьей линией источника питания; и второй переключающий элемент инициализации, включенный между одним токовым выводом устройства ввода-вывода элемента возбуждения и третьей линией источника питания.

Согласно десятому аспекту настоящего изобретения, в девятом аспекте настоящего изобретения, для искомой записи схемы пиксела, возбуждающая схема переводит переключающего элемента записи, переключающего элемента компенсации и второго переключающего элемента инициализации в проводящее состояние, и переводит переключающего элемента прерывания и первого переключающего элемента инициализации в непроводящее состояние, обеспечивая подачу потенциала данных на линию данных, и затем осуществляет перевод переключающего элемента записи в непроводящее состояние и осуществляет перевод первого переключающего элемента инициализации в проводящее состояние, с переключающим элементом компенсации, остающимся в проводящем состоянии.

Согласно одиннадцатому аспекту настоящего изобретения, в нем представлен способ управления по току устройством отображения информации, включающий множество схем пикселов, расположенных на соответствующих пересечениях множества линий развертки и множества линий данных, способ, включающий: каждая схема пиксела включает электрооптический элемент, находящийся между первой линией источника питания и второй линией источника питания; элемент возбуждения, включенный последовательно с электрооптическим элементом и между первой линией источника питания и второй линией источника питания; компенсационный конденсатор, первый электрод которого соединен с управляющим терминалом элемента возбуждения; и переключающий элемент компенсации, включенный между управляющим терминалом и одним токовым вводом/выводом терминала элемента возбуждения, этап выбора искомой записи схемы пиксела, с использованием соответствующей линии развертки; этап установки порогового состояния при управлении, для искомой записи схемы пиксела, осуществление установки переключающего элемента компенсации в проводящее состояние, для того, чтобы обеспечить потенциал, соответствующий пороговому напряжению управляющего терминала элемента возбуждения; и проводящее состояние при переключении для искомой записи схемы пиксела, после этапа установки порогового состояния, потенциал подводится ко второму электроду компенсационного конденсатора и к другому, при этом переключающий элемент компенсации продолжает находиться в проводящем состоянии для того, чтобы обеспечить потенциал записи, согласно отображаемым данным и пороговому напряжению управляющего терминала элемента возбуждения.

Согласно двенадцатому аспекту настоящего изобретения, в одиннадцатом аспекте настоящего изобретения каждая схема пиксела далее включает переключающий элемент записи, включенный между вторым электродом компенсационного конденсатора и соответствующей линией данных; переключающий элемент прерывания, включенный между управляющим элементом и электрооптическим элементом; и запоминающий конденсатор, включенный между управляющим терминалом и другим токовым вводом/выводом терминала элемента возбуждения, на этапе установки порогового состояния, для искомой записи схемы пиксела, переключающий элемент записи и переключающий элемент компенсации, установленные в проводящее состояние, и переключающий элемент прерывания установленный в непроводящее состояние, в то время как предопределенное опорный потенциал подано на соответствующую линию данных, и на этапе установки в проводящее состояние, потенциал, подаваемый на линию данных, переключается на потенциал данных, согласно отображаемым данным, с сохранением состояний соответствующих переключающих элементов.

Согласно тринадцатому аспекту настоящего изобретения, в одиннадцатом аспекте настоящего изобретения каждая схема пиксела далее включает переключающий элемент прерывания, включенный между одним токовым выводом устройства ввода-вывода элемента возбуждения и первой линией источника питания; и переключающий элемент записи, включенный между другим токовым вводом/выводом терминала элемента возбуждения и соответствующей линией данных и вторым электродом компенсационного конденсатора, подключенного к управляющего вывода, на этапе установки в пороговое состояние, для искомой записи схемы пиксела, переключающий элемент записи и переключающий элемент компенсации установлены в проводящее состояние, и переключающий элемент прерывания установлен в непроводящее состояние, в то время как потенциал данных, в соответствии с отображаемыми данными, установлен в соответствие с линией данных, и на этапе установки в проводящее состояние, потенциал, подаваемый на линию управления, переключается на другое значение, при сохранении состояний соответствующих переключающих элементов для того, чтобы передать потенциал записи на управляющий терминал элемента возбуждения.

Согласно четырнадцатому аспекту настоящего изобретения, в одиннадцатом аспекте настоящего изобретения каждая схема пиксела далее включает переключающий элемент записи, подключенный между вторым электродом компенсационного конденсатора и соответствующей линией данных; переключающий элемент прерывания, подключенный между управляющим элементом и электрооптическим элементом; первый переключающий элемент инициализации, подключенный между вторым электродом компенсационного конденсатора и третьей линией источника питания; и второй переключающий элемент инициализации, подключенный между одним токовым выводом устройства ввода-вывода элемента возбуждения и третьей линией источника питания, этап установки в пороговое состояние, для искомой записи схемы пиксела, переключающий элемент записи, переключающий элемент компенсации, и второй переключающий элемент инициализации, установленные в проводящее состояние, и переключающий элемент прерывания и первый переключающий элемент инициализации, установленные в непроводящее состояние, в то время как потенциал данных, согласно отображаемым данным передается на соответствующую линию данных, и на этапе установки в проводящее состояние переключающий элемент записи устанавливается в непроводящее состояние, и первый переключающий элемент инициализации устанавливается в проводящее состояние, при переключающем элементе компенсации, сохраняющем проводящее состояние.

ЭФФЕКТ ОТ ИЗОБРЕТЕНИЯ

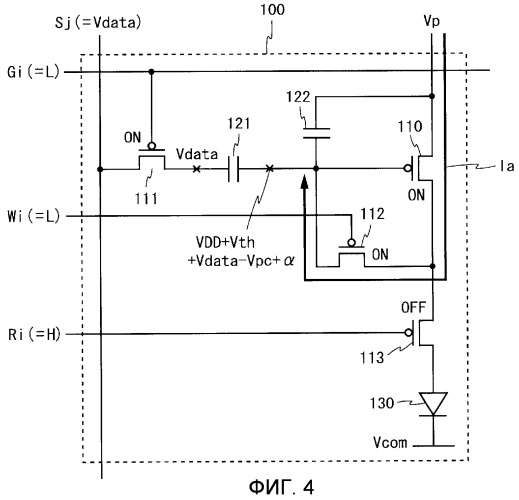

Согласно первому или одиннадцатому аспекту настоящего изобретения, путем перевода переключающего элемента компенсации в проводящее состояние, элемент возбуждения установлен в состояние, при котором пороговое напряжение приложено к его управляющему терминалу. После этого, переключением потенциала, приложенного ко второму электроду конденсатора компенсации, на другое значение, с переключающим элементом компенсации, сохраняющим проводящее состояние, потенциал записи, согласно отображаемым данным и пороговому напряжению, подается на управляющий терминал элемента возбуждения. За исключением случая отображения черного, элемент возбуждения установлен в проводящее состояние, и поэтому величина тока, протекающего через переключающий элемент компенсации и элемент возбуждения, соответствует степени подвижности носителей элемента возбуждения, а потенциал на управляющем терминале элемента возбуждения изменяется согласно степени подвижности носителей элемента возбуждения. Благодаря этому, при свечении электрооптического элемента, на ток, протекающий через него, не оказывают воздействия ни вариации порогового напряжения элемента возбуждения, ни вариации степени подвижности носителей элемента возбуждения. Соответственно, могут быть скомпенсированы, как вариации порогового напряжения элемента возбуждения, так и вариации степени подвижности носителей элемента возбуждения, и, таким образом, электрооптический элемент излучает свет заданной яркости.

Согласно второму аспекту настоящего изобретения, в дисплее, включающем схемы пикселей, каждая из которых включает электрооптический элемент, элемент возбуждения, три переключающих элемента (для компенсации, записи и прерывания), и два конденсатора (для компенсации и запоминания), на ток, протекающий через электрооптический элемент, не влияют ни вариации порогового напряжения элемента возбуждения, ни вариации степени подвижности носителей элемента возбуждения, вследствие чего вариации, как порогового напряжения элемента возбуждения, так и степени подвижности носителей элемента возбуждения, могут быть скомпенсированы.

Согласно третьему или двенадцатому аспекту настоящего изобретения, путем установки переключающего элемента записи и переключающего элемента компенсации в проводящее состояние и установки переключающего элемента прерывания в непроводящее состояние, при подаче опорного потенциала на линию данных, потенциал, в котором скорректированы вариации порогового напряжения элемента возбуждения, может быть подан на управляющий терминал элемента возбуждения. Затем, переключением потенциала, приложенного ко второму электроду компенсационного конденсатора, на другое значение, при сохранении состояний соответствующих переключающих элементов, потенциал записи, в соответствии с отображаемыми данными и пороговым напряжением, передается на управляющий терминал элемента возбуждения. После этого, потенциал управляющего терминала элемента возбуждения изменяется в соответствии со степенью подвижности носителей элемента возбуждения. При этом ток, на который не воздействуют ни вариации порогового напряжения элемента возбуждения, ни вариации степени подвижности носителей элемента возбуждения, течет через электрооптический элемент, благодаря чему вариации порогового напряжения элемента возбуждения, а также вариации степени подвижности носителей элемента возбуждения могут быть скомпенсированы.

Согласно четвертому аспекту настоящего изобретения, в дисплее, включающем схемы пикселей, каждая из которых включает электрооптический элемент, элемент возбуждения, три переключающих элемента (для компенсации, записи и прерывания), и компенсационный конденсатор, на ток, протекающий через электрооптический элемент, не влияют ни вариации порогового напряжения элемента возбуждения, ни вариации степени подвижности носителей элемента возбуждения, вследствие чего вариации, как порогового напряжения элемента возбуждения, так и степени подвижности носителей элемента возбуждения, могут быть скомпенсированы.

Согласно пятому или тринадцатому аспекту настоящего изобретения, путем установки переключающего элемента записи и переключающего элемента компенсации в проводящее состояние и установки переключающего элемента прерывания в непроводящее состояние, при подаче потенциала данных на линию данных, потенциал, в котором скорректированы вариации порогового напряжения элемента возбуждения, может быть подан на управляющий терминал элемента возбуждения. Затем, переключением потенциала, приложенного к управляющему выводу, подсоединенному ко второму электроду компенсационного конденсатора, на соответствующее значение, при сохранении состояний соответствующих переключающих элементов, потенциал записи, в соответствии с отображаемыми данными и пороговым напряжением, может быть передано на управляющий терминал элемента возбуждения. После этого, потенциал управляющего терминала элемента возбуждения изменяется в соответствии со степенью подвижности носителей элемента возбуждения. При этом ток, на который не воздействуют ни вариации порогового напряжения элемента возбуждения, ни вариации степени подвижности носителей элемента возбуждения, течет через электрооптический элемент, благодаря чему вариации порогового напряжения элемента возбуждения, а также вариации степени подвижности носителей элемента возбуждения, могут быть скомпенсированы.

Согласно шестому аспекту настоящего изобретения, путем подачи на линию данных опорного потенциала, величина которого ближе к потенциалу на управляющем терминале элемента возбуждения, чем потенциал данных, может быть уменьшено изменение потенциала управляющего терминала элемента возбуждения. Соответственно, даже если степень подвижности носителей элемента возбуждения высока, влияние ее, оказываемое на потенциал управляющего терминала элемента возбуждения, может быть уменьшено, и, таким образом, вариации порогового напряжения элемента возбуждения и вариации степени подвижности носителей элемента возбуждения могут быть скомпенсированы.

Согласно седьмому аспекту настоящего изобретения, когда потенциал данных подается на линию данных, путем подачи потенциала, соответствующего величине изменения потенциала управляющего вывода, электрооптический элемент излучает свет, яркость которого соответствует отображаемым данным.

Согласно восьмому аспекту настоящего изобретения, при подаче потенциала данных на линию данных путем подачи потенциала, при котором величина приложенного к электрооптическому элементу напряжения ниже, либо равна пороговому напряжению свечения, происходит только запись потенциала линии данных в схему пиксела, а электрооптический элемент свет не излучает. Это позволяет лишь только привести схему искомой записи пиксела в неизлучающее свет состояние, при этом другим схемам пиксела разрешено излучать свет, при возможности увеличения коэффициента заполнения световых импульсов.

Согласно девятому аспекту настоящего изобретения, в дисплее, включающем схемы пикселей, каждая из которых включает электрооптический элемент, элемент возбуждения, пять переключающих элементов (для компенсации, записи и два для инициализации), и компенсационный конденсатор, на ток, протекающий через электрооптический элемент, не влияют ни вариации порогового напряжения элемента возбуждения, ни вариации степени подвижности носителей элемента возбуждения, вследствие чего вариации, как порогового напряжения элемента возбуждения, так и степени подвижности носителей элемента возбуждения, могут быть скомпенсированы.

Согласно десятому или четырнадцатому аспекту настоящего изобретения, путем установки переключающего элемента записи и переключающего элемента второй инициализации в проводящее состояние и установки переключающего элемента прерывания и первого переключающего элемента инициализации в непроводящее состояние, при подаче потенциала данных на линию данных, потенциал, в котором скорректированы вариации порогового напряжения элемента возбуждения, может быть подан на управляющий те
