Полуподключенный режим работы для беспроводной связи

Полуподключенный режим работы для беспроводной связи

Иллюстрации

Показать все

Реферат

Уровень техники

Область техники, к которой относится изобретение

Последующее описание, в общем, относится к беспроводной связи, а более конкретно к полуподключенному режиму работы в системе беспроводной связи.

Уровень техники

Системы беспроводной связи широко развернуты с тем, чтобы предоставлять различные типы содержимого связи, такие как, например, речь, данные и т.п. Типичные системы беспроводной связи могут быть системами множественного доступа, допускающими поддержку связи с несколькими пользователями посредством совместного использования доступных системных ресурсов (к примеру, полосы пропускания, мощности передачи и т.п.). Примеры таких систем множественного доступа включают в себя системы множественного доступа с кодовым разделением каналов (CDMA), системы множественного доступа с временным разделением каналов (TDMA), системы множественного доступа с частотным разделением каналов (FDMA), системы множественного доступа с ортогональным частотным разделением каналов (OFDMA) и т.д.

В общем системы беспроводной связи с множественным доступом могут одновременно поддерживать связь для нескольких мобильных устройств. Каждое мобильное устройство может обмениваться данными с одной или более базовых станций посредством передачи по прямой и обратной линии связи. Прямая линия связи (или нисходящая линия связи) относится к линии связи от базовых станций к мобильным устройствам, а обратная линия связи (или восходящая линия связи) относится к линии связи от мобильных устройств к базовым станциям. Дополнительно связь между мобильными устройствами и базовыми станциями может осуществляться через системы с одним входом и одним выходом (SISO), системы со многими входами и одним выходом (MISO), системы со многими входами и многими выходами (MIMO) и т.д.

MIMO-системы, как правило, используют множество (N_T) передающих антенн и множество (N_R) приемных антенн для передачи данных. MIMO-канал, сформированный посредством N_T передающих и N_R приемных антенн, может быть разложен на N_S независимых каналов, которые могут упоминаться как пространственные каналы, где N_S≤{N_T,N_R}. Каждый из N_S независимых каналов соответствует размерности. Более того, MIMO-системы могут обеспечивать повышенную производительность (к примеру, лучшую спектральную эффективность, увеличенную пропускную способность и/или повышенную надежность), если используются дополнительные размерности, созданные посредством множества передающих и приемных антенн.

MIMO-системы могут поддерживать различные технологии дуплексного режима, чтобы разделять связь по прямой и обратной линиям связи по общей физической среде. Например, системы дуплекса с частотным разделением каналов (FDD) могут использовать несравнимые частотные области для связи по прямой и обратной линиям связи. Дополнительно в системах дуплекса с частотным разделением каналов (TDD) связь по прямой и обратной линиям связи может использовать общую частотную область. Тем не менее, традиционные технологии могут предоставлять ограниченную или не предоставлять обратную связь, относящуюся к информации о канале.

Сущность изобретения

Далее представлена упрощенная сущность одного или более вариантов осуществления, для того чтобы предоставлять базовое понимание этих вариантов осуществления. Эта сущность не является всесторонним обзором всех рассматриваемых вариантов осуществления, и она не имеет намерением ни то, чтобы определять ключевые или важнейшие элементы всех вариантов осуществления, ни то, чтобы обрисовывать область применения каких-либо или всех вариантов осуществления. Ее единственная цель - представлять некоторые понятия одного или более вариантов осуществления в упрощенной форме в качестве вступления в более подробное описание, которое представлено далее.

Согласно аспекту способ, который осуществляет быстрый доступ при снижении потребления мощности аккумулятора в системе беспроводной связи, описан в данном документе. Способ может содержать инициирование полуподключенного режима с одной или более базовых станций в активном наборе. Помимо этого, способ может включать в себя работу в полуподключенном режиме, чтобы предоставлять возможность быстрого доступа к системе при пакетном трафике.

Другой аспект относится к устройству беспроводной связи, которое может содержать запоминающее устройство, которое сохраняет инструкции, связанные с инициированием полуподключенного режима с одной или более базовых станций в активном наборе и работой в полуподключенном режиме, чтобы предоставлять возможность быстрого доступа к системе при пакетном трафике. Дополнительно устройство связи также может включать в себя процессор, соединенный с запоминающим устройством, выполненный с возможностью осуществлять инструкции, сохраненные в запоминающем устройстве.

Еще один аспект относится к устройству беспроводной связи, которое осуществляет уменьшение потребляемой мощности в течение периодов бездействия. Устройство может включать в себя средство для инициирования полуподключенного режима с одной или более базовых станций в активном наборе. Помимо этого, устройство может содержать средство для работы в полуподключенном режиме, чтобы предоставлять возможность быстрого доступа к системе при пакетном трафике.

Еще один другой аспект относится к машиночитаемому носителю, сохраняющему машиночитаемые инструкции для инициирования полуподключенного режима с одной или более базовых станций в активном наборе. Машиночитаемый носитель дополнительно может включать в себя инструкции для работы в полуподключенном режиме, чтобы предоставлять возможность быстрого доступа к системе при пакетном трафике.

Согласно другому аспекту в системе беспроводной связи устройство может содержать процессор, выполненный с возможностью инициировать полуподключенный режим с одной или более базовых станций в активном наборе. Процессор также может быть выполнен с возможностью работать в полуподключенном режиме, чтобы предоставлять возможность быстрого доступа к системе при пакетном трафике.

Согласно еще одному аспекту способ, который упрощает быстрый доступ при снижении потребления мощности аккумулятора в системе беспроводной связи, описан в данном документе. Способ может содержать прием запроса на инициирование полуподключенного режима. Помимо этого, способ может включать в себя передачу блока информации по совместно используемому каналу передачи служебных сигналов, чтобы уведомлять мобильное устройство об ожидающих данных. Дополнительно способ может содержать принятие доступа через скремблированный по MAC ID доступ.

Другой аспект, описанный в данном документе, относится к устройству беспроводной связи, которое может включать в себя запоминающее устройство, которое сохраняет инструкции, связанные с приемом запроса на переход в полуподключенный режим, уведомлением мобильного устройства об ожидающих данных через блок информации по совместно используемому каналу передачи служебных сигналов и предоставлением доступа через скремблированный по MAC ID доступ. Помимо этого, устройство беспроводной связи может содержать процессор, соединенный с запоминающим устройством и выполненный с возможностью осуществлять инструкции, сохраненные в запоминающем устройстве.

Еще один аспект относится к устройству беспроводной связи, которое осуществляет уменьшение потребляемой мощности в течение периодов бездействия. Устройство может содержать средство для приема запроса на инициирование полуподключенного режима. Помимо этого, устройство может включать в себя средство для передачи блока информации по совместно используемому каналу передачи служебных сигналов, чтобы уведомлять мобильное устройство об ожидающих данных. Дополнительно устройство может содержать средство для принятия обмена данными через скремблированный по MAC ID доступ.

Еще один другой аспект относится к машиночитаемому носителю, сохраняющему машиночитаемые инструкции для приема запроса на переход в полуподключенный режим. Машиночитаемый носитель дополнительно может включать в себя инструкции для уведомления мобильного устройства об ожидающих данных через блок информации по совместно используемому каналу передачи служебных сигналов. Помимо этого, машиночитаемый носитель может содержать инструкции для предоставления доступа к системе через скремблированный по MAC ID доступ.

Дополнительный аспект, описанный в данном документе, относится к процессору, выполненному с возможностью принимать запрос на инициирование полуподключенного режима. Помимо этого, процессор может быть выполнен с возможностью передавать блок информации по совместно используемому каналу передачи служебных сигналов, чтобы уведомлять мобильное устройство об ожидающих данных. Дополнительно процессор может быть выполнен с возможностью принимать обмен данными с системой через скремблированный по MAC ID доступ.

Для достижения вышеуказанных и связанных целей один или более вариантов осуществления содержат признаки, далее полностью описанные и конкретно указанные в формуле изобретения. Последующее описание и прилагаемые чертежи подробно излагают определенные иллюстративные аспекты одного или более вариантов осуществления. Тем не менее, эти аспекты указывают только на некоторые из множества способов, которыми могут быть использованы принципы различных вариантов осуществления, и описанные варианты осуществления имеют намерение включать в себя все такие аспекты и их эквиваленты.

Краткое описание чертежей

Фиг.1 является иллюстрацией системы беспроводной связи в соответствии с различными аспектами, представленными в данном документе.

Фиг.2 является иллюстрацией примерного устройства связи для использования в рамках окружения беспроводной связи.

Фиг.3 является иллюстрацией примерной системы беспроводной связи, которая осуществляет полуподключенный режим работы.

Фиг.4 является иллюстрацией системы беспроводной связи в соответствии с одними или более аспектов, представленных в данном документе.

Фиг.5 является иллюстрацией примерной технологии, которая упрощает использование полуподключенного режима работы в системе беспроводной связи.

Фиг.6 является иллюстрацией примерной технологии, которая упрощает использование полуподключенного режима работы в системе беспроводной связи.

Фиг.7 является иллюстрацией примерного мобильного устройства, которое упрощает использование полуподключенного режима работы в соответствии с аспектом настоящего раскрытия сущности.

Фиг.8 является иллюстрацией примерной системы, которая упрощает использование полуподключенного режима работы в соответствии с аспектом настоящего раскрытия сущности.

Фиг.9 является иллюстрацией примерного беспроводного сетевого окружения, которое может использоваться вместе с различными системами и способами, описанными в данном документе.

Фиг.10 является иллюстрацией примерной системы, которая упрощает использование механизмов полуподключенного режима.

Фиг.11 является иллюстрацией примерной системы, которая упрощает использование полуподключенного режима работы в системе беспроводной связи.

Подробное описание изобретения

Далее описываются различные варианты осуществления со ссылками на чертежи, на которых одинаковые позиционные обозначения используются для того, чтобы ссылаться на одинаковые элементы. В последующем описании для целей пояснения, многие конкретные детали изложены для того, чтобы предоставлять полное понимание одного или более вариантов осуществления. Тем не менее, может быть очевидным, что эти варианты осуществления могут применяться на практике без данных конкретных деталей. В других случаях распространенные структуры и устройства показаны в форме блок-схем для того, чтобы упрощать описание одного или более вариантов осуществления.

При использовании в данной заявке термины "компонент", "модуль", "система" и т.п. имеют намерение ссылаться на связанный с компьютером объект, будь то аппаратные средства, микропрограммное обеспечение, комбинация аппаратных средств и программного обеспечения, программное обеспечение или программное обеспечение в ходе исполнения. Например, компонент может быть, но не только, процессом, запущенным на процессоре, процессором, объектом, исполняемым файлом, потоком исполнения, программой и/или компьютером. В качестве иллюстрации и приложение, запущенное на вычислительном устройстве, и вычислительное устройство могут быть компонентом. Один или более компонентов могут постоянно размещаться внутри процесса и/или потока исполнения, и компонент может быть локализован на компьютере и/или распределен между двумя и более компьютерами. Кроме того, эти компоненты могут выполняться с различных машиночитаемых носителей, сохраняющих разные структуры данных. Компоненты могут обмениваться данными посредством локальных и/или удаленных процессов, например, в соответствии с сигналом, имеющим один или более пакетов данных (к примеру, данных из одного компонента, взаимодействующего с другим компонентом в локальной системе, распределенной системе и/или по сети, например, по Интернету с другими системами посредством сигнала).

Помимо этого, различные варианты осуществления описываются в данном документе в связи с мобильным устройством. Мобильное устройство также может называться системой, абонентским модулем, абонентской станцией, мобильной станцией, мобильным устройством, удаленной станцией, удаленным терминалом, терминалом доступа, пользовательским терминалом, терминалом, устройством беспроводной связи, пользовательским агентом, пользовательским устройством или абонентским устройством (UE). Мобильным устройством может быть сотовый телефон, беспроводной телефон, телефон по протоколу инициирования сеанса (SIP), станция беспроводного абонентского доступа (WLL), персональное цифровое устройство (PDA), "карманное" устройство с поддержкой беспроводных соединений, вычислительное устройство или другое обрабатывающее устройство, подключенное к беспроводному модему. Помимо этого, различные варианты осуществления описываются в данном документе в связи с базовой станцией. Базовая станция может быть использована для обмена данными с мобильным устройством(ами) и также может упоминаться как точка доступа, узел B или какой-либо другой термин.

Более того, различные аспекты или признаки, описанные в данном документе, могут быть реализованы в виде способа, устройства или изделия с помощью стандартных технологий программирования и/или разработки. Термин "изделие" при использовании в данном документе предполагается содержащим в себе компьютерную программу, доступную из любого машиночитаемого устройства, носителя или среды. Например, машиночитаемые носители могут включать в себя, но не только, магнитные устройства хранения (к примеру, жесткий диск, гибкий диск, магнитную ленту и т.д.), оптические диски (к примеру, компакт-диск (CD), универсальный цифровой диск (DVD) и т.д.), смарт-карты и устройства флэш-памяти (к примеру, EPROM, карточка, карта, флэш-драйв и т.д.). Дополнительно различные носители хранения, описанные в данном документе, могут представлять одно или более устройств и/или других машиночитаемых носителей для хранения информации. Термин "машиночитаемый носитель" может включать в себя, без ограничений, беспроводные каналы и различные другие носители, допускающие хранение, размещение и/или перенос инструкции(й) и/или данных.

Ссылаясь теперь на фиг.1, увидим, что проиллюстрирована система 100 беспроводной связи в соответствии с различными вариантами осуществления, представленными в данном документе. Система 100 содержит базовую станцию 102, которая может включать в себя несколько групп антенн. Например, одна группа антенн может включать в себя антенны 104 и 106, другая группа может содержать антенны 108 и 110, и дополнительная группа может включать в себя антенны 112 и 114. Две антенны проиллюстрированы для каждой группы антенн; тем не менее, больше или меньше антенн может быть использовано для каждой группы. Базовая станция 102 дополнительно может включать в себя цепочку передающих устройств и цепочку приемных устройств, каждое из которых, в свою очередь, может содержать множество компонентов, ассоциированных с передачей и приемом сигналов (к примеру, процессоров, модуляторов, мультиплексоров, демодуляторов, демультиплексоров, антенн и т.д.), как должны признавать специалисты в данной области техники.

Базовая станция 102 может обмениваться данными с одним или более мобильных устройств, таких как мобильное устройство 116 и мобильное устройство 122; тем не менее, следует принимать во внимание, что базовая станция 102 может обмениваться данными практически с любым числом мобильных устройств, аналогичных мобильным устройствам 116 и 122. Мобильные устройства 116 и 122 могут быть, например, сотовыми телефонами, смартфонами, дорожными компьютерами, карманными устройствами связи, карманными вычислительными устройствами, спутниковыми радиоприемниками, системами глобального позиционирования, карманными компьютерами и/или любым другим подходящим устройством для обмена данными по системе 100 беспроводной связи. Как проиллюстрировано, мобильное устройство 116 поддерживает связь с антеннами 112 и 114, при этом антенны 112 и 114 передают информацию в мобильное устройство 116 по прямой линии 118 связи и принимают информацию от мобильного устройства 116 по обратной линии 120 связи. Кроме того, мобильное устройство 122 поддерживает связь с антеннами 104 и 106, при этом антенны 104 и 106 передают информацию в мобильное устройство 122 по прямой линии 124 связи и принимают информацию от мобильного устройства 122 по обратной линии 126 связи. В системе дуплекса с частотным разделением каналов (FDD), например, прямая линия 118 связи может использовать полосу частот, отличную от используемой посредством обратной линии 120 связи, и прямая линия 124 связи может использовать полосу частот, отличную от используемой посредством обратной линии 126 связи. Дополнительно, в системе дуплекса с временным разделением каналов (TDD) прямая линия 118 связи и обратная линия 120 связи могут использовать общую полосу частот, и прямая линия 124 связи и обратная линия 126 связи могут использовать общую полосу частот.

Набор антенн и/или область, в которой они предназначены обмениваться данными, может упоминаться как сектор базовой станции 102. Например, несколько антенн могут быть выполнены с возможностью обмениваться данными с мобильными устройствами в секторе областей, покрываемых посредством базовой станции 102. При обмене данными по прямым линиям 118 и 124 связи передающие антенны базовой станции 102 могут использовать формирование диаграммы направленности для того, чтобы улучшать отношение "сигнал-шум" прямых линий 118 и 124 связи для мобильных устройств 116 и 122. Кроме того, хотя базовая станция 102 использует формирование диаграммы направленности для того, чтобы передавать в мобильные устройства 116 и 122, беспорядочно распределенные по ассоциированному покрытию, мобильные устройства в соседних сотах могут быть подвержены меньшим помехам по сравнению с передачей базовой станции через одну антенну во все свои мобильные устройства.

Обращаясь к фиг.2, проиллюстрировано устройство 200 связи для использования в рамках окружения беспроводной связи. Устройство 200 связи может быть базовой станцией или ее частью либо мобильным устройством или его частью. Устройство 200 связи может включать в себя модуль 202 инициирования полуподключенного режима, который упрощает установление полуподключенного режима работы или состояния между мобильным устройством и одной или более базовых станций. Устройство 200 связи дополнительно может включать в себя диспетчер полуподключенного режима, который упрощает поддержание и работу в рамках полуподключенного режима. Согласно иллюстрации устройство 200 связи может использоваться в системе беспроводной связи, где приложения типично формируют пакеты трафика после периода бездействия. Например, такие приложения могут включать в себя просмотр веб-страниц, чат, определенные игры, потоковую передачу аудио и/или видео и т.д. Конкретный объем пакетной передачи или период бездействия зависят от характеристик приложения. Приложение просмотра веб-страниц может иметь объем пакетной передачи и период бездействия, отличные от потоковой передачи видео. Приложения могут поддерживаться посредством инициированного мобильным устройством соединения или инициированного базовой станцией соединения. Выигрыши от инициированного мобильным устройством соединения минимизируют задержку с помощью быстрого доступа, но, вследствие анонимности начального доступа, не может быть гарантировано качество обслуживания (QoS) посредством базовой станции, даже когда мобильная станция ожидает вызова в системе. Инициированное базовой станцией соединение предоставляет короткие циклы ожидания, но подвержено задержке доступа и задержке на поисковые вызовы. Устройство 200 связи позволяет эффективно поддерживать эти приложения с точки зрения пропускной способности системы и потребления мощности аккумулятора.

В полуподключенном режиме мобильное устройство может бездействовать в течение указанного периода. Период ожидания предоставляет экономию мощности аккумулятора по сравнению с подключенным состоянием. Базовая станция распознает мобильное устройство в течение периода доступа, как в действующем соединении. Таким образом, базовая станция может предоставлять обработку QoS сразу после доступа. Базовая станция может обходить каналы поисковых вызовов, чтобы активировать мобильный терминал, уменьшая время задержки и затраты, ассоциированные с поисковыми вызовами. Полуподключенный режим может возвращаться в полностью подключенное состояние с небольшой задержкой. Во время перехода мощность и опорные синхронизирующие сигналы могут отправляться после интервала, когда обратные каналы управления деактивированы. Модуль 202 инициирования полуподключенного режима может устанавливать полуподключенный режим работы между мобильным устройством и одной или более базовых станций через обмен сообщениями. Сообщения могут быть переданы между модулем 202 инициирования полуподключенного режима и аналогично находящимся компонентом модуля инициирования либо в мобильном устройстве, либо в базовой станции. Затем диспетчер 204 полуподключенного режима упрощает работу в полуподключенном состоянии. Например, диспетчер 204 полуподключенного режима может предоставлять скремблированный по MAC ID доступ для мобильного устройства, чтобы предоставлять возможность базовой станции сразу распознавать мобильное устройство после доступа. Помимо этого, диспетчер 204 полуподключенного режима может поддерживать полуподключенное состояние, чтобы предотвращать прерывание режима вследствие сбоя наблюдения и т.п.

Кроме того, хотя не показано, следует принимать во внимание, что устройство 200 связи может включать в себя запоминающее устройство, которое сохраняет инструкции относительно определения ковариации (к примеру, ковариации передачи, корреляции и т.д.) из наблюдения за каналом, изменения матриц в заранее заданной таблице кодирования на основе ковариации, формирования обратной связи посредством использования измененных матриц, анализа принимаемой обратной связи посредством использования измененных матриц, управления передачей по каналу на основе обратной связи и т.п. Дополнительно устройство 200 связи может включать в себя процессор, который может быть использован в связи с выполнением инструкций (к примеру, инструкций, сохраненных в запоминающем устройстве, инструкций, полученных из другого источника и т.д.).

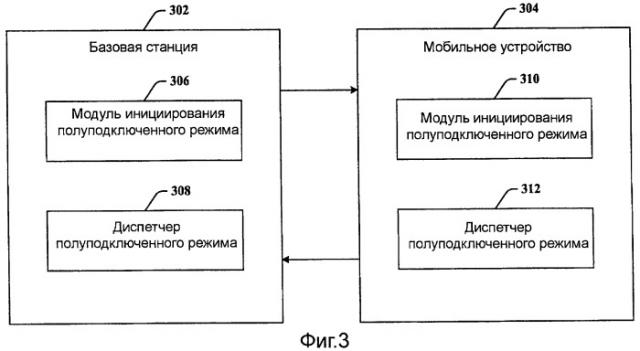

Ссылаясь теперь на фиг.3, увидим, что проиллюстрирована система 300 беспроводной связи, которая осуществляет полуподключенный режим работы. Система 300 включает в себя базовую станцию 302, которая обменивается данными с мобильным устройством 304 (и/или любым числом различных мобильных устройств (не показаны)). Базовая станция 302 может передавать информацию в мобильное устройство 304 по каналу прямой линии связи; дополнительно базовая станция 302 может принимать информацию от мобильного устройства 304 по каналу обратной линии связи. Кроме того, система 300 может быть MIMO-системой.

Мобильное устройство 304 может включать в себя модуль 310 инициирования полуподключенного режима. Модуль 310 инициирования полуподключенного режима упрощает установление полуподключенного режима или состояния для мобильного устройства 304. Базовая станция 302 может аналогично включать в себя модуль 306 инициирования полуподключенного режима, чтобы осуществлять полуподключенное состояние работы между базовой станцией 302 и мобильным устройством 304. Полуподключенный режим предоставляет возможность мобильному устройству 304 экономить питание аккумулятора в течение периодов бездействия при минимизации задержек на поисковые вызовы, помимо прочего. В полуподключенном режиме мобильное устройство 304 может распознаваться посредством базовой станции 302 после доступа даже после периодов бездействия. Таким образом, мобильное устройство 304 может ускорять доступ к базовой станции 302 при минимизации потребления мощности аккумулятора.

Модули 306 и 310 инициирования полуподключенного режима устанавливают полуподключенное состояние между базовой станцией 302 и мобильным устройством 304 через обмен сообщениями. До инициирования полуподключенного режима согласуется конфигурация. Конфигурация может включать в себя параметр периода активации полуподключенного режима, указываемый в физических кадрах. Параметр представляет число физических кадров активации в расчете на каждый период. Этот период может быть произвольно длинным, поскольку мобильное устройство 304 получает синхронизацию через доступ к системе. Модуль 310 инициирования полуподключенного режима мобильного устройства 304 может передавать сообщение запуска полуподключенного состояния. Мобильное устройство 304 использует это сообщение для того, чтобы инициировать полуподключенный режим. Это сообщение передается в широковещательном режиме во все базовые станции в активном наборе мобильного устройства 304. Активный набор может включать в себя другую базовую станцию, помимо базовой станции 302, которая может быть обнаружена или использована посредством мобильного устройства 304. Помимо этого, модуль 310 инициирования полуподключенного режима может включать флаг в сообщение, которое идентифицирует базовую станцию 302 (или другую базовую станцию) как обслуживающий сектор прямой линии связи (FLSS). Модуль 306 инициирования полуподключенного режима базовой станции 302 (или модуль инициирования базовой станции FLSS) передает сообщение подтверждения приема по полуподключенному режиму в мобильное устройство 304 после приема сообщения запуска. Модуль 306 инициирования полуподключенного режима инструктирует мобильное устройство 304 переходить в полуподключенный режим, как только сообщение подтверждения приема принято. Мобильное устройство 304 переходит в полуподключенный режим, когда подтверждение приема по полуподключенному режиму принято. Мобильное устройство 304, при ожидании незавершенного подтверждения приема, может реагировать, как будто подтверждение приема принято, если мобильное устройство 304 выполняет передачу обслуживания.

Следует принимать во внимание, что другие схемы передачи сообщений могут использоваться для того, чтобы осуществлять начало полуподключенного состояния. Например, модуль 310 инициирования полуподключенного режима мобильного устройства 304 может передавать сообщение с запросом в базовую станцию 302, которое включает в себя параметр периода активации, описанный выше. Модуль 306 инициирования полуподключенного режима базовой станции 302 может передавать сообщение начала, чтобы инструктировать мобильному устройству 304 работать в полуподключенном режиме. После сообщения начала модуль 310 инициирования полуподключенного режима может передавать в широковещательном режиме сообщение подтверждения приема во все базовые станции в активном наборе.

Диспетчер 312 полуподключенного режима мобильного устройства 304 поддерживает полуподключенное состояние со всеми базовыми станциями в активном наборе. Диспетчер 312 полуподключенного режима сохраняет MAC ID мобильного устройства 304, назначаемый посредством базовой станции 302. Соответственно базовая станция 302 может распознавать действующее соединение с мобильным устройством 304 в то время, когда устройство бездействует во время неактивных периодов. Система прямой линии связи поддерживается между мобильным устройством 304 и базовой станцией 302, но не система обратной линии связи. Например, мобильное устройство 304 в полуподключенном режиме не передает каналы управления обратной линии связи, такие как канал обратной связи по качеству канала, канал обратной связи по диспетчеризации подполос частот, канал обратной связи по формированию диаграммы направленности и канал обратной связи по пилотным сигналам и т.п. Диспетчер 312 полуподключенного режима может переключаться в полностью подключенный режим, чтобы выполнять передачу обслуживания. Помимо этого, диспетчер 312 полуподключенного режима мобильного устройства 304 может осуществлять доступ к системе, чтобы отправлять сообщения поддержания активности, чтобы предотвращать сбой контроля. Кроме того, в полуподключенном режиме диспетчер 312 полуподключенного режима мобильного устройства 304 может отправлять пилотные сообщения, чтобы добавлять новые пилотные сигналы в активный набор.

В полуподключенном режиме диспетчер 312 полуподключенного режима может активировать мобильное устройство 304 из периода ожидания с диспетчеризованными интервалами и может отслеживать на предмет блока назначения в прямой линии связи (FLAB). Помимо этого, диспетчер 312 полуподключенного режима может сканировать пилотные сигналы, чтобы определять необходимость в передаче обслуживания. Если необходимо обмениваться данными или инициировать передачу обслуживания, мобильное устройство 304 выходит из полуподключенного состояния и осуществляет доступ к целевому сектору. Из полуподключенного состояния можно выходить посредством диспетчера 312 полуподключенного режима мобильного устройства 304, осуществляющего доступ к системе беспроводной связи через последовательность скремблированного по MAC ID доступа, аналогичную той, что используется при асинхронных передачах обслуживания. Помимо этого, диспетчер 312 полуподключенного режима может передавать сообщение выхода из полуподключенного режима во все базовые станции в активном наборе. Это сообщение уведомляет необслуживающие базовые станции о том, что мобильное устройство 304 подключено.

Базовая станция 302 переходит в полуподключенный режим при отправке подтверждения приема на сообщение запуска от мобильного устройства 304. В полуподключенном режиме диспетчер 308 полуподключенного режима базовой станции 302 отслеживает на предмет скремблированного по MAC ID доступа от мобильного устройства 304. Скремблированный по MAC ID доступ предоставляет возможность базовой станции 302 распознавать мобильное устройство 304 после доступа и предоставлять обработку QoS сразу после доступа. Помимо этого, диспетчер 308 полуподключенного режима может передавать специальное сообщение FLAB в мобильное устройство 304, когда имеются ожидающие данные для мобильного устройства 304. Посредством отправки сообщения FLAB по совместно используемому каналу передачи служебных сигналов (SSCH) базовая станция 302 может активировать мобильное устройство 304 без использования каналов поисковых вызовов. После приема FLAB диспетчер 312 полуподключенного режима мобильного устройства 304 может осуществлять доступ к системе через скремблированный по MAC ID доступ. В соответствии с другим аспектом диспетчер полуподключенного режима может передавать блок запроса на доступ (ARB), чтобы осуществлять поисковый вызов мобильного устройства 304.

Согласно аспекту настоящего раскрытия сущности базовая станция 302 может быть выполнена с возможностью обнаруживать ложные передачи обслуживания. Базовая станция 302 запускает таймер, когда другая базовая станция захватывает туннель с мобильным устройством 304. Если сообщение выхода принимается от мобильного устройства 304, таймер удаляется. Базовая станция 302 повторно обнаруживает туннель, если таймер истекает. Чтобы уменьшать ложные передачи обслуживания, необслуживающие базовые станции в полуподключенном состоянии с мобильным устройством 304 могут инициировать только процедуры передачи обслуживания по транзитному соединению при приеме пакетов обратной линии связи от мобильного устройства 304.

Ссылаясь теперь на фиг.4, увидим, что проиллюстрирована система 100 беспроводной связи в соответствии с различными аспектами, представленными в данном документе. Система 400 может содержать одну или более точек 402 доступа в одном или более секторов, которые принимают, передают, ретранслируют и т.п. сигналы беспроводной связи друг другу и/или одному или более терминалов 404. Каждая базовая станция 402 может содержать несколько цепочек передающих устройств и цепочек приемных устройств, к примеру, по одной для каждой передающей и приемной антенны, каждая из которых, в свою очередь, может содержать множество компонентов, ассоциированных с передачей и приемом сигналов (к примеру, процессоров, модуляторов, мультиплексоров, демодуляторов, демультиплексоров, антенн и т.д.). Терминалами 404 могут быть, например, сотовые телефоны, смартфоны, "дорожные" устройства, карманные устройства связи, карманные вычислительные устройства, спутниковые радиоустройства, глобальные системы позиционирования, PDA и/или любое другое надлежащее устройство для передачи посредством беспроводной системы 400. Помимо этого, каждый терминал 404 может содержать одну или более цепочек передающих устройств и цепочек приемных устройств, таких как используемые для системы со многими входами и многими выходами (MIMO). Каждая цепочка передающих устройств и приемных устройств может содержать множество компонентов, ассоциированных с передачей и приемом сигналов (к примеру, процессоров, модуляторов, мультиплексоров, демодуляторов, демультиплексоров, антенн и т.д.), как должны признавать специалисты в данной области техники.

Как проиллюстрировано на фиг.4, каждая точка доступа предоставляет покрытие связи для конкретной географической области 406. Термин "сота" может упоминаться как точка доступа и/или ее зона покрытия в зависимости от контекста. Чтобы повышать пропускную способность системы, зона покрытия точки доступа может быть секционирована на несколько меньших зон (к примеру, три меньших зоны 408A, 408B и 408C). Каждая меньшая зона обслуживается посредством соответствующей приемо-передающей подсистемы базовой станции (BTS). Термин "сектор" может упоминаться как BTS и/или его зона покрытия в зависимости от контекста. Для секторизованной соты приемо-передающая подсистема базовой станции для всех секторов соты типично располагается в рамках точки доступа для соты.

Терминалы 404 типично распределены по системе. Каждый терминал может быть стационарным или мобильным. Каждый терминал 404 может обмениваться данными с одной или более точек 402 доступа по линии прямой и обратной связи в любой данный момент времени.

Для централизованной архитектуры системный контроллер 410 соединяет точки 402 доступа и предоставляет координацию и управление точками 402 доступа. Для распределенной архитектуры точки 402 доступа могут обмениваться данными друг с другом по мере необходимости. Связь между точками доступа через системный контроллер 410 и т.п. может упоминаться как передача служебных сигналов по транзитному соединению.

Технологии, описанные в данном документе, могут быть использованы для системы 400 с секторизованными сотами, а также системы с несекторизованными сотами. Для ясности последующее описание приведено для системы с секторизованными сотами. Термин "точка доступа" используется, в общем, для стационарной станции, к
