Устройство для магнитной очистки жидкостей от железа и его окислов

Устройство для магнитной очистки жидкостей от железа и его окислов

Иллюстрации

Показать все

Реферат

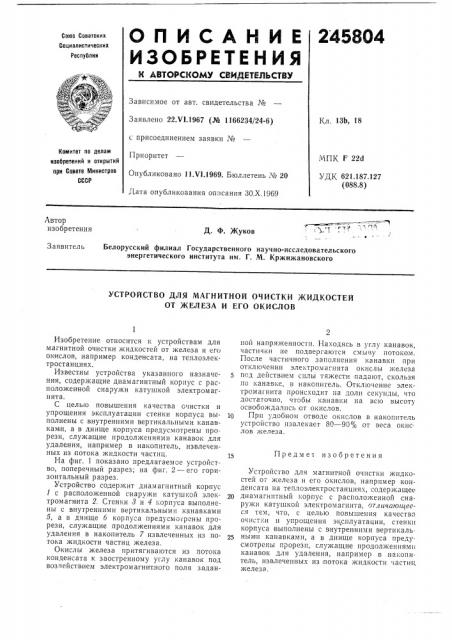

245804

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Секта Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.т 1.1967 (№ 1166234/24-6) с присоединением заявки №

Приоритет

Опубликовано 11,VJ,1969, Бюллетень ¹ 20

Дата опубликования oftтсания ЗО.X.1969

Кл, 13b, 18

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК F 22d

УДК 621.187.127 (088.8) Автор изобретения

Д, Ф. Жуков

Заявитель

Белорусский филиал Государственного научно-исследовательского энергетического института им. Г. М. Кржижановского

УСТРОЙСТВО ДЛЯ МАГНИТНОЙ ОЧИСТКИ ЖИДКОСТЕЙ

ОТ ЖЕЛЕЗА И ЕГО ОКИСЛОВ

Предмет изобретения

Изобретение относится к устройствам для магнитной очистки жидкостей от железа и егo омислов, например конденсата, на теплоэлектростанциях.

Известны устройства указанного назначения, содержащие диамагнитный корпус с расположенной снаружи катушкой электромагнита.

С целью повышения качества очистки и упрощения эксплуатации стенки корпуса выполнены с внутренними вертикальными канавкамот, а в днище корпуса предусмотрены прорези, служащие продолжениями канавок для удаления, например в накопитель, из влеченных из потока жидкости частиц.

На фиг. 1 показано предлагаемое устройство, поперечный разрез; на фиг. 2 — его горизонтальный разрез.

Устройство содержит диамагнитный корпус

1 с расположенной снаружи катушкой электромагнита 2. Стенки 3 и 4 корпуса выполнены с внутренними вертикальными канавками

5, а в днище б корпуса предусмотрены прорези, служащие продолжениями канавок для удаления в накопитель 7 извлеченных из потока жидкости частиц железа.

Окислы железа притягиваются из потока конденсата к заостренному углу канавок под возпействием электромагнитного поля заданной напряженности. Находясь в углу канавок, частички не подвергаются смыву потоком.

После частичного заполнения канавки при отключении электромагнита окислы железа под действием силы тяжести падают, скользя канаBKc, B накопитель. Отключение тромагнита происходит на доли секунды, что достаточно, чтобы канавки на всю высоту освобождались от окислов.

При удобном отводе окислов в накопитель устройство нзвлекаст 80 — 90", с от веса окис лов железа.

Устройство для магнитной очистки жидкостей от железа и его окислов, например конденсата на теплоэлектростанциях, содержащее диамагннтный корпус с расположенной снаружи катушкой электромагнита, отличающееся тем, что, с целью повышения качества очистки и упрощения эксплуатации, стенки корпуса выполнены с внутренними вертикальными канавками, а в днище корпуса предусмотрены прорези, служащие продолжениями канавок для удапенпя, например в накопитель, извлеченных из потока жидкости частиц железо.
