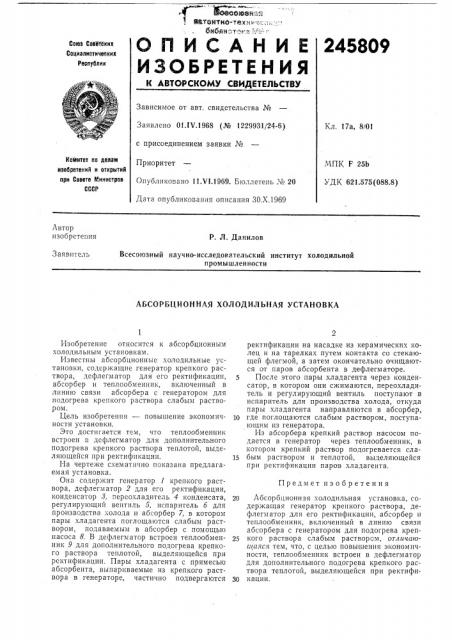

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

245809

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 01 IV.1968 (№ 1229931/24-6) с присоединением заявки №

Приоритет

Опубликовано 11,VI.1969. Бюллетень № 20

Дата опубликования описания 30.Х.1969

Кл, 17а, 8/01

ЧПК I. 25b

ЪДК 621.575(088.8) Камитет по делам изобретений и открытиЯ при Совете Министров

СССР

Автор изобретения

Р, Л. Данилов

Заявитель

Всесоюзный научно-исследовательский институт холодильной промышленности

АБСОРБЦИОННАЯ ХОЛОДИЛЬНАЯ УСТАНОВКА

Предмет изобретения

Изобретение относится к абсорбционным холодильным установкам.

Известны абсорбционные холодильные установки, содсржащие генератор крепкого раствора, дефлегматор для его ректификации, абсорбер и теплообменник, включенный в линию связи абсорбера с генератором для подогрева крепкого раствора слабым раствором.

Цель изобретения — повышение экономичности установки.

Это достигается тем, что теплообменник встроен в дсфлегматор для дополнительного подогрева крепкого раствора теплотой, выделяющейся при ректификации.

На чертеже схематично показана предлагаемая установка.

Она содержит генератор 1 крепкого раствора, дефлегматор 2 для его ректификации, конденсатор 8, переохладитель 4 конденсата, регулирующий вентиль б, испаритель б для производства: олода и абсорбер 7, в котором пары хладагента поглощаются слабым раствором, подаваемым в абсорбер с помощью насоса 8. В дефлегматор встроен теплообменник 9 для дополнительного подогрева крепкого раствора теплотой, выделяющейся при ректификации. Пары хладагента с примесью абсорбента, выпариваемые из крепкого раствора в генераторе, частично подвергаются ректификации на насадке из керамических колец и на тарелках путем контакта со стекающей флегмой, а затем окончательно очищаются от паров абсорбента в дефлегматоре.

После этого пары хладагента через конденсатор, в котором они сжимаются, переохладитель и регулирующий вентиль поступают в испаритель для производства холода, откуда пары хладагента направляются в абсорбер, 10 где поглощаются слабым раствором, поступающим из генератора.

Из абсорбера крепкий раствор насосом подается в генератор через теплообменник, в котором крепкий раствор подогревается сла15 бым раствором и теплотой, выделяющейся при ректификации паров хладагента.

20 Лбсорбционная холодильная установка, содержащая генератор крепкого раствора, дефлегматор для его ректификации, абсорбер и теплообменник, включенный в линию связи абсорбера с генератором для подогрева креп25 кого раствора слабым раствором, отличаюа ался тем, что, с целью повышения экономичности, теплообменник встроен в дефлегматор для дополнительного подогрева крепкого раствора теплотой, выделяющейся при ректифиЗО кации.

245809

Составитель В. Константиновская

Рсдактор П. А. Вербова 1 ехрсд Т. 11. Курнлко Корректоры: А. Абрамова и М. Коробова

Заказ 2765)1 Тираж 480 Подписное

ЦН11ИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва. Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
