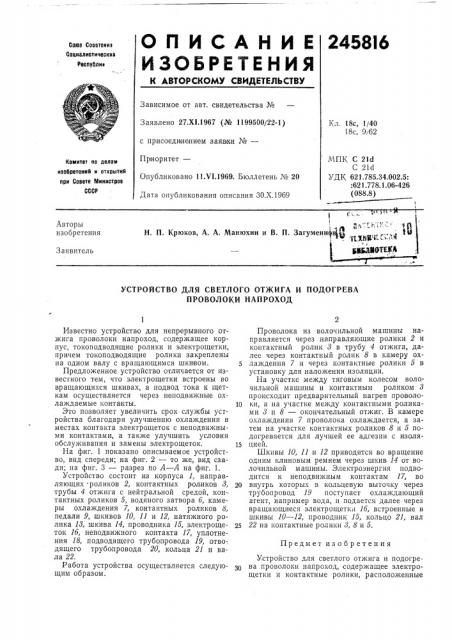

О П И С А Н И Е 2458I6

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз CDSSTONM) Соцнзлистнческиз

Респуйлиа

Зависимое от авт. свидетельства №

Заявлено 27.XI.1967 (№ 1199500/22-1) с присоединением заявки №вЂ”

Пр иоритет—

Опубликовано 11.VI.1969. Бюллетень № 20

Дата опубликования описания ЗО.Х.1969

Кл. 18с, 1/40

18с, 9у62

1ПК С 21d

С 21d

УДК 621.785.34,002.5:

: 621.778.1. 06-426 (088.8) Комитет оо делам изооретений н открытий при Сосете Министрсз

СССР ввх

1 т, ню Г; г, ..

Н. П. Крюков, А. А. Манюхнн и В. П. ЗагумвннЦ0 „., г "и

TLXN%4

SlICA?II " <1

Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ СВЕТЛОГО ОТЖИГА И ПОДОГРЕВА

ПРОВОЛОКИ НАПРОХОД

Предмет изобретения

Известно устройство для непрерывного отжига проволоки напроход, содержащее корпус, токоподводящие ролики и электрощетки, причем токоподводящие ролики закреплены на одном валу с вращающимся шкивом.

Предложенное устройство отличается от известного тем, что электрощетки встроены во вращающихся шкивах, а подвод тока к щеткам осуществляется через неподвижные охлаждаемые контакты.

Это позволяет увеличить срок службы устройства благодаря улучшению охлаждения в местах контакта электрощеток с неподвижными контактами, а также улучшить условия обслуживания и замены электрощеток.

На фиг. 1 показано описываемое устройство, вид спереди; на фиг. 2 — то же, вид сзади; на фиг. 3 — разрез по А — А на фиг. 1.

Устройство состоит из корпуса 1, направляющих роликов 2, контактных роликов 8, трубы 4 отжига с нейтральной средой, кон-. тактных роликов 5, водяного затвора б, камеры охлаждения 7, контактных роликов 8, педали 9, шкивов 10, 11 и 12, натяжного ролика 18, шкива 14, проводника 15, электрощеток lб, неподвижного контакта 17, уплотнения 18, подводящего трубопровода 19, отво-, дящего трубопровода 20, кольца 21 и вала 22.

Работа устройства осуществляется следующим образом.

Проволока из волочильной машины направляется через направляющие ролики 2 и контактный ролик 8 в трубу 4 отжига, далее через контактный ролик 8 в камеру ох5 лаждения 7 и через контактные ролики 5 в установку для наложения изоляции.

На участке между тяговым колесом волочильной машины и контактным роликом 8 происходит предварительный нагрев про воло1О ки, а на участке между контактными роликами 8 и 8 — окончательный отжиг. В камере охлаждения 7 проволока охлаждается, а затем на участке контактных роликов 8 и 5 подогревается для лучшей ее адгезии с изоля15 цией.

Шкивы 10, 11 и 12 приводятся во вращение одним клиновым ремнем через шкив 14 от волочильной машины. Электроэнергия подводится к неподвижным контактам 17, во

20 внутрь которых в кольцевую выточку через трубопровод 19 поступает охлаждающий агент, например вода, и подается далее через вращающиеся электрощетк r lб, встроенные в шкивы 10 — 12, проводник 15, кольцо 21, вал

25 22 на контактные ролики 8, 8 и 5.

Устройство для светлого отжига и подогрева проволоки напроход, содержащее электрощетки и контактные ролики, расположенные

245816 на одном валу со шкивами, связанными с приводом вращения, отличающееся тем, что, с целью увеличения срока службы устройства, электрощетки смонтированы в шкивах, а неподвижные контакты выполнены охлаждаемыми.

245816 7oo8oo moro 9Ьг 3
