Реферат

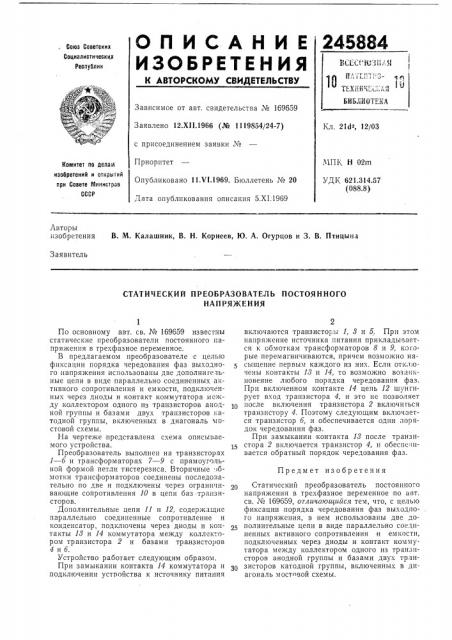

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

БИБЛИОТЕКА

Зависимое от авт. свидетельства № 169659

Заявлено 12.XII.1966 (№ 1119854/24-7) с присоединением заявки №

Приоритет

Опубликовано 11 VI.1969. Бюллетень № 20

Дата опубликования описания 5.XI.1969 т(ч 21d-, 12103

МПК Н 02m

УДК 621 314 57 (088.8) Комитет по делая изобретений и сткрвпий при Совете о1ииистров

СССР

Авторы изобретения В. М. Калашиик, В. Н. Корнеев, Ю. А. Огурцов и 3. В. Птицына

Заявитель

СТАТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО

НАПРЯГ(ЕН ИЯ

Предмет изобретения

По основному авт. св. № 169659 известны статические преобразователи постоянного напряжения в трехфазное переменное.

В предлагаемом преобразователе с целью фиксации порядка чередования фаз выходного напряжения использованы две дополниге:тьные цепи в виде параллельно соединенных а«тивного сопротивления и емкости, подключенных через диоды и контакт коммутатора между коллектором одного из транзисторов анодной группы и базами двух транзисторов катодной группы, включенных в диагональ мостовой схемы.

На чертеже представлена схема описываемого устройства.

Преобразователь выполнен на транзисторах

1 — б и трансформаторах 7 — 9 с прямоугольной формой петли гистерезиса. Вторичные .>омотки трансформаторов соединены последовательно по две и подключены через ограничивающие сопротивления 10 в цепи баз транзисторов.

Дополнительные цели 11 и 12, содержащие параллельно соединенные сопротивление и конденсатор, подключены через диоды и контакты 18 и 14 коммутатора между коллектором транзистора 2 и базами транзисторов

4 и б.

Устройство работает следующим образом.

При замыкании контакта 14 коммутатора и подключении устройства к источнику питания

2 включаются транзисторы 1, 8 и 5. При этом напряжение источника питания прикладывается к обмоткам трансформаторов 8 и 9, когорые перемагничиваются, причем возможно насьццение первым каждого из них. Если отк,тючены контакты 18 и 14, то возможно возникновение любого порядка чередования фаз.

При включенном контакте 14 цепь 12 шунгирует вход транзистора 4, и это не позволяет

10 после включения транзистора 2 включигься транзистору 4. Поэтому следующим включается транзистор б, и обеспечивается один порядок чередования фаз.

При замыкании контакта 18 после транзистора 2 включается транзистор 4, и обеспечивается обратный порядок чередования фаз.

Статический преобразователь постоянного напряжения в трехфазное переменное по авт. св. ¹ 169659, отличающийся тем, что, с целью фиксации порядка чередования фаз выходного напряжения, в нем использованы две дополнительные цепи в виде параллельно соединенных активного сопротивления и емкости, подключенных через диоды и контакт коммутатора между коллектором одного из транзисторов анодной группы и базами двух транзисторов катодной группы, включенных в диагональ мостовой схемы.

245884 трекфазн я нагрцзка
