Электростатическое распылительное устройство

Электростатическое распылительное устройство

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Описанные здесь варианты осуществления относятся в целом к электростатическому распылительному устройству, которое распыляет влагу естественным разрядом, и содержащему его электрическому пылесосу, содержащему такое устройство.

Предшествующий уровень техники

Обычно этот вид электростатического распылительного устройства включает, как показано, например, в публикации патента Японии № 2008-212887 и публикации патента Японии № 4016934, пористую прессовку, включающую множество штыревых водопоглощающих электродов, и часть для подачи воды, которая подает влагу к торцу основания пористой прессовки. Эта часть для подачи воды является блоком в виде резервуара, хранящим воду, или блоком, который подает влагу, конденсируемую при использовании элемента Пельтье как термоэлектрического элемента. В этом случае пористая прессовка заряжается до заданного отрицательного напряжения постоянного тока, и влага всасывается из части для подачи воды пористой прессовкой и распыляется, превращаясь в туман, содержащий радикалы, и рассеивается в воздухе от торцов конца водопоглощающих электродов для осуществления дезодорации и дезинфекции.

Однако в описанном выше электростатическом распылительном устройстве влага всасывается от торцов основания к торцам концов водопоглощающих электродов вследствие капиллярного действия, заполняет полностью водопоглощающие электроды, и влага распыляется концентрацией поля на торцах концов, причем туман не может генерироваться, пока водопоглощающие электроды не впитают влагу.

Сущность изобретения

Настоящее изобретение было осуществлено с учетом этой проблемы, и задачей настоящего изобретения является обеспечение электростатического распылительного устройства, которое может сразу распылять влагу, а также создание электрического пылесоса, содержащего такое устройство.

Краткое описание чертежей

На чертежах:

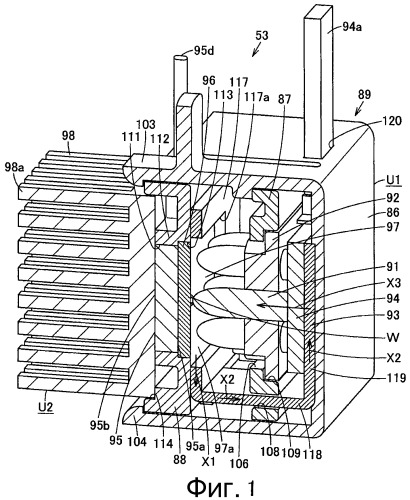

фиг.1 изображает общий вид в сечении, показывающий электростатическое распылительное устройство согласно первому варианту осуществления;

фиг.2 изображает общий вид с пространственным разделением деталей, показывающий это же электростатическое распылительное устройство;

фиг.3 изображает общий вид с частичным пространственным разделением деталей, показывающий это же электростатическое распылительное устройство спереди;

фиг.4 изображает общий вид с частичным пространственным разделением деталей, показывающий это же электростатическое распылительное устройство сзади;

фиг.5 изображает общий вид, показывающий это же электростатическое распылительное устройство;

фиг.6 изображает общий вид с пространственным разделением деталей стороны стока того же электростатического распылительного устройства;

фиг.7 изображает общий вид, показывающий сторону подачи воды того же электростатического распылительного устройства;

фиг.8 изображает вид сбоку, схематично показывающий внутреннюю структуру электрического пылесоса, содержащего это же электростатическое распылительное устройство;

фиг.9 изображает общий вид, показывающий этот же электрический пылесос;

фиг.10 изображает пояснительный вид сбоку, схематично показывающий внутреннюю структуру электрического пылесоса согласно второму варианту осуществления;

фиг.11 изображает общий вид в сечении, показывающий электростатическое распылительное устройство согласно третьему варианту осуществления;

фиг.12(a)-12(c) изображают продольные виды в сечении, показывающие электроды, отличающиеся друг от друга объемной вместимостью основного корпуса электрода и водопоглощающей части электрода, того же электростатического распылительного устройства;

фиг.13 изображает продольный вид в сечении, показывающий электрод электростатического распылительного устройства электрического пылесоса согласно четвертому варианту осуществления;

фиг.14 изображает общий вид электростатического распылительного устройства электрического пылесоса согласно пятому варианту осуществления;

фиг.15 изображает продольный вид сбоку в сечении части электростатического распылительного устройства согласно шестому варианту осуществления;

фиг.16 изображает общий вид, показывающий внутреннее пространство основного корпуса электрического пылесоса, включающего это же электростатическое распылительное устройство;

фиг.17 изображает общий вид с пространственным разделением деталей этого же электростатического распылительного устройства;

фиг.18 изображает общий вид части этого же электростатического распылительного устройства с пространственным разделением деталей;

фиг.19 изображает общий вид другой части того же электростатического распылительного устройства с пространственным разделением деталей;

фиг.20 изображает общий вид другой части того же электростатического распылительного устройства с пространственным разделением деталей;

фиг.21 изображает продольный вид сбоку в сечении другой части того же электростатического распылительного устройства;

фиг.22 изображает продольный вид в сечении, показывающий выпускной патрубок того же электростатического распылительного устройства;

фиг.23 изображает общий вид с пространственным разделением деталей, показывающий этот же выпускной патрубок;

фиг.24 изображает продольный вид в сечении, показывающий внутреннюю структуру основного корпуса этого же электрического пылесоса; и

фиг.25 изображает общий вид, показывающий этот же электрический пылесос.

Подробное описание изобретения

Согласно одному варианту осуществления изобретения электростатическое распылительное устройство включает в себя термоэлектрический элемент, имеющий сторону поглощения тепла и сторону излучения тепла. Это электростатическое распылительное устройство включает в себя конденсационный элемент, расположенный так, что он покрывает сторону поглощения тепла термоэлектрического элемента. Кроме того, это электростатическое распылительное устройство включает в себя электроды, каждый из которых снабжается электроэнергией от торца основания и имеет торец конца, противоположный элементу конденсации, и распыляет влагу, конденсируемую на конденсационном элементе, охлажденном посредством поглощения тепла термоэлектрическим элементом, превращая ее в туман, содержащий радикалы, естественным разрядом от торца конца.

Далее со ссылками на фиг.1-9 будет описана конфигурация первого варианта осуществления изобретения.

На фиг.9 показан электрический пылесос 11 циркуляционного типа или так называемого контейнерного типа, этот электрический пылесос 11 включает трубчатую часть 12 как канал для всасываемого воздуха и основной корпус 13 пылесоса, с которым трубчатая часть 12 соединена с возможностью отсоединения.

Трубчатая часть 12 включает соединительную трубчатую часть 15 для соединения с основным корпусом 13 пылесоса, гибкий шланг 16, соединенный с концом трубчатой соединительной части 15, часть 17 для манипулирования вручную, расположенную на конце шланга 16, раздвижную трубу 18, соединенную с возможностью отсоединения с концом части 17 для манипулирования вручную, и напольную щетку 19, как корпус всасывающего отверстия, выборочно соединяемый с возможностью отсоединения с концом раздвижной трубы 18 или с концом шланга 16.

На части 17 для манипулирования вручную расположена часть 21 для захвата, выступающая в сторону шланга 16, и на части 21 для захвата расположено множество кнопок 22 установки рабочих режимов.

Основной корпус 13 пылесоса включает, как показано на фиг.8 и фиг.9, полый кожух 25 основного корпуса, сформированный из синтетической пластмассы и т.д., и в кожухе 25 основного корпуса сформированы первая разделительная перегородка 26, вторая разделительная перегородка 27, третья разделительная перегородка 28 и четвертая разделительная перегородка 29 последовательно от передней части до задней части, и первый фильтр 31 как первое средство отделения пыли расположен между первой перегородкой 26 и второй перегородкой 27, и второй фильтр 32 как второе средство отделения пыли расположен между второй перегородкой 27 и третьей перегородкой 28. Таким образом, в кожухе 25 основного корпуса отделена пылесборная камера 34 между первой перегородкой 26 и первым фильтром 31, первая камера 35 всасывания воздуха отделена между первым фильтром 31 и второй перегородкой 27, вторая камера 36 всасывания воздуха отделена между второй перегородкой 27 и вторым фильтром 32, третья камера 37 всасывания воздуха отделена между вторым фильтром 32 и третьей перегородкой 28, четвертая камера 38 всасывания воздуха отделена между третьей перегородкой 28 и четвертой перегородкой 29, и камера 39 электрического вентилятора отделена между четвертой перегородкой 29 и задней частью кожуха 25 основного корпуса. Кроме того, в кожухе 25 основного корпуса сформированы первый вентиляционный канал 41 как соединительный воздушный канал, который герметически соединяет вторую камеру 36 всасывания воздуха и пылесборную камеру 34, второй вентиляционный канал 42 как соединительный воздушный канал, который герметически соединяет первую камеру 35 всасывания воздуха и четвертую камеру 38 всасывания воздуха, и третий вентиляционный канал 43 как соединительный воздушный канал, который соединяет камеру 39 электрического вентилятора и вторую камеру 36 всасывания воздуха. Таким образом, посредством третьего вентиляционного канала 43, второй камеры 36 всасывания воздуха и первого вентиляционного канала 41 сформирован канал 45 циркуляции воздуха для циркуляции от камеры 39 электрического вентилятора к пылесборной камере 34. На передней части кожуха 25 основного корпуса сформировано главное всасывающее отверстие 47 корпуса, с которым соединена трубчатая соединительная часть 15 трубчатой части 12, и на задней части кожуха 25 основного корпуса сформировано множество выпускных отверстий 48 основного корпуса, которые соединяют камеру 39 электрического вентилятора с внешним воздухом. В камере 39 электрического вентилятора расположены электрический вентилятор 51 и средство 52 управления как управляющая часть основного корпуса, которая управляет работой электрического вентилятора 51, расположено под электрическим вентилятором 51, и в третьем воздушном вентиляционном канале 43, то есть в канале 45 для циркуляции воздуха, расположено электростатическое распылительное устройство 53. Кожух 25 основного корпуса включает крышку 55 для открывания и закрывания пылесборной камеры 34. Кроме того, колеса 56 (только одно показано) расположены с возможностью вращения на обеих сторонах этого кожуха 25 основного корпуса таким образом, что основной корпус 13 пылесоса может свободно перемещаться по поверхности пола как очищаемой поверхности.

Первая перегородка 26 расположена против задней части всасывающего отверстия 47 основного корпуса. К этой первой перегородке 26 прикреплен нормально открытый первый открывающийся-закрывающийся клапан 61, например электромагнитный клапан, как первое открывающее-закрывающее средство, которое выполняет переключение между соединением и разъединением всасывающего отверстия 47 основного корпуса и пылесборной камеры 34. Кроме того, с первой перегородкой 26 герметично соединен первый вентиляционный канал 41, сообщающийся с пылесборной камерой 34.

Ко второй перегородке 27 прикреплен нормально открытый второй открывающийся-закрывающийся клапан 63, например электромагнитный клапан, как второе открывающее-закрывающее средство, который выполняет переключение между соединением и разъединением между первой всасывающей камерой 35 и второй камерой 36 всасывания воздуха.

К третьей перегородке 28 прикреплен нормально открытый третий открывающийся-закрывающийся клапан 65, например электромагнитный клапан, как третье открывающее-закрывающее средство, который выполняет переключение между соединением и разъединением между третьей всасывающей камерой 37 и камерой 39 электрического вентилятора.

Четвертая разделительная перегородка 29 включает в себя противоположную часть 67, которая формирует нижнюю часть, противоположную третьей перегородке 28, выступающую часть 68, которая выступает вперед горизонтально от верхней оконечной части противоположной части 67, и удлиненную часть 69, проходящую вверх от выступающей части 68.

На противоположной части 67 сформирована всасывающая воздух цилиндрическая часть 71, выступающая к передней стороне к третьей перегородке 28. Внутренняя часть всасывающей воздух цилиндрической части 71 герметично соединена с третьим открывающимся-закрывающимся клапаном 65 посредством контакта переднего конца как торца конца (высшего по потоку конца) с задней поверхностью третьей перегородки 28 при помощи уплотнительного элемента (не показан). В нижней части всасывающей воздух цилиндрической части 71 открыто отверстие 73, которое сообщается с четвертой всасывающей камерой 38.

Выступающая часть 68 является частью, формирующей часть нижней стороны третьего воздушного вентиляционного канала 43, и электростатическое распылительное устройство 53 размещено в нем. На нижней части выступающей части 68 расположен описанный выше второй фильтр 32.

Например, первый фильтр 31 отфильтровывает пыль из содержащего пыль воздуха и отделяет ее от воздуха. Таким образом, пылесборная камера 34 сконфигурирована таким образом, что пыль захватывается.

Второй фильтр 32 функционирует, как, например, конечный фильтр. В частности, этот второй фильтр 32 может захватывать пыль (тонкодисперсную пыль), которая не могла быть захвачена первым фильтром 31, и, например, используется фильтр для сбора поверхностной пыли, такой как гофрированный фильтр, имеющий складки (сгибы) вдоль вертикального направления. К задней части второго фильтра 32 прикреплено средство 75 удаления пыли, которое удаляет пыль, захваченную вторым фильтром 32, применяя, например, вибрацию и т.д. ко второму фильтру 32.

Первый вентиляционный канал 41 проходит вниз от положения передней части второго фильтра 32 второй всасывающей камеры 36 и сообщается с передним концом пылесборной камеры 34 через нижнюю сторону первой всасывающей камеры 35 и пылесборную камеру 34. Кроме того, в первом воздушном вентиляционном канале 41 установлен нормально закрытый четвертый открывающийся-закрывающийся клапан 76, такой как электромагнитный клапан, как четвертое открывающее-закрывающее средство, который выполняет переключение между соединением и разъединением между второй всасывающей камерой 36 и пылесборной камерой 34.

Второй вентиляционный канал 42 проходит вниз от положения задней части первого фильтра 31 первой всасывающей камеры 35 и сообщается с нижней частью четвертой всасывающей камеры 38 через нижнюю сторону второй всасывающей камеры 36 и третью всасывающую камеру 37. В этом втором воздушном вентиляционном канале 42 установлен нормально закрытый пятый открывающийся-закрывающийся клапан 78, такой как электромагнитный клапан, как пятое открывающее-закрывающее средство, который выполняет переключение между соединением и разъединением между первой всасывающей камерой 35 и четвертой всасывающей камерой 38.

Третий вентиляционный канал 43 сформирован вдоль выступающей части 68 четвертой перегородки 29 таким образом, что он проходит от верхней части до передней части камеры 39 электрического вентилятора. Для третьего воздушного вентиляционного канала 43 установлен нормально закрытый шестой открывающийся-закрывающийся клапан 81, такой как электромагнитный клапан, как шестое открывающее-закрывающее средство, который выполняет переключение между соединением и разъединением между третьим вентиляционным каналом 43 и второй всасывающей камерой 36, прикрепленный к отступающей части 69 четвертой перегородки 29.

Электрический вентилятор 51 включает отверстие 83 для всасывания воздуха на переднем конце части и выпускное отверстие 84 на внешней периферии стороны заднего конца. С задним концом всасывающей воздух цилиндрической части четвертой перегородки 29 электрического вентилятора 51 герметично соединен канал 83 для всасывания воздуха при помощи уплотнительного элемента и т.д. (не показан).

Средство 52 управления питается электроэнергией, например, от бытовой сети переменного тока или аккумуляторной батареи и т.п. и имеет электрическое соединение с кнопками 22 задания режима, электрическим вентилятором 51, открывающимися-закрывающимися клапанами 61, 63, 65, 76, 78 и 81, средством 75 удаления пыли и электростатическим распылительным устройством 53 и т.д. Это средство 52 управления выполняет, например, коррекцию фазового угла управления электрическим вентилятором 51 согласно установкам оператора при помощи кнопок 22 задания режимов и управляет открыванием и закрыванием открывающихся-закрывающихся клапанов 61, 63, 65, 76, 78 и 81 и управляет приведением в действие электростатического распылительного устройства 53.

Электростатическое распылительное устройство 53 генерирует микротуман М пикоразмера или наноразмера, содержащий радикалы, такие как ОН-радикалы, и включает, например, как показано на фиг.1-5, корпус 89, который является корпусом, выполненным, например, из синтетической смолы, и может быть разделен на первый корпус 86, который является основным корпусом на распыляющей стороне, в качестве корпуса стороны разряда, второй корпус 87 как удерживающий корпус, расположенный внутри первого корпуса 86, и третий корпус 88, который является корпусом стороны конденсирующей части, в качестве корпуса стороны части для питания водой. Кроме того, в электростатическом распылительном устройстве 53 часть 92 для удерживания электродов как часть с разрядными электродами разряда, удерживающая множество водопоглощающих электродов 91 как электродов, лист 93 подачи воды как элемент подачи воды и проводящий лист 94 как проводящая часть установлены как единое целое в первом корпусе 86 и во втором корпусе 87 основного корпуса 89, и в третьем корпусе 88 как единый блок установлены элемент 95 Пельтье как термоэлектрический элемент, пластина 96 теплопередачи как элемент теплопередачи, изоляционный лист 97, который является полимерным элементом (изолирующим элементом), как конденсационный элемент (покрывающий элемент) и радиаторная пластина (теплоотвод) 98 как элемент теплового излучения.

Первый корпус 86 сформирован в четырехугольной коробчатой форме и открыт на стороне третьего корпуса 88, и на обеих сторонах первого корпуса 86 сформированы проемы 101 и 102. Кроме того, в центральной части верхней части первого корпуса 86 сформирована часть 103 для фиксации верхней части для защелкивания и фиксации второго корпуса 87 и третьего корпуса 88. В центральной части нижней части первого корпуса 86 сформирована часть 104 для фиксации нижней части для защелкивания и фиксации третьего корпуса 88. На обеих боковых сторонах части 104 для фиксации нижней части первого корпуса 86 сформированы защелкивающиеся фиксирующие части 105 (только одна показана) для защелкивания и фиксации второго корпуса 87, выступающие вверх как заостренные выступы. Первый корпус 86 сконфигурирован таким образом, что воздух, который проходит через канал 45 циркуляции воздуха от одного отверстия 101 к другому отверстию 102, проходит внутри основного корпуса 89.

Второй корпус 87 сформирован таким образом, что он имеет, как показано на фиг.2, фиг.5 и фиг.6, например, форму четырехугольной рамки, которая может быть установлена внутрь первого корпуса 86. В частности, в центральной части второго корпуса 87 сформировано отверстие 106 для вставки, в которое вставляют водопоглощающие электроды 91 удерживающей электроды части 92. На четырех углах главной поверхности второго корпуса 87 на стороне третьего корпуса 88 сформированы выступающие части 107 как нажимные части для нажима на лист 93 подачи воды. Кроме того, в нижней части отверстия 106 для вставки второго корпуса 87 открыта как прорезь часть 108 для вставки, в которую вставлен и прикреплен лист 93 подачи воды. На периферии на другой стороне главной поверхности в отверстии 106 для вставки второго корпуса 87 сформирована удерживающая часть 109 в форме уступа для удерживания части 92 для удерживания электродов. Этот второй корпус 87 защелкивается и фиксируется в верхнем и нижнем положениях частью 103 для фиксации верхней части и защелкивающейся фиксирующей частью 105 внутри первого корпуса 86.

Третий корпус 88 сформирован таким образом, что он имеет, например, форму четырехугольной рамки, закрывающей проем первого корпуса 86, как показано на фиг.1-5, и расположен напротив, по существу параллельно второму корпусу 87, зафиксированному в первом корпусе 86, будучи зафиксированным фиксирующими частями 103 и 104 первого корпуса 86. Кроме того, в центральной части третьего корпуса 88 сформировано крепежное отверстие 111, имеющее, например, четырехугольную форму, к которому прикреплен элемент 95 Пельтье, и вокруг этого крепежного отверстия 111 сформирована удерживающая рамочная часть 112, имеющая форму четырехугольной рамки для установки и удерживания элемента 95 Пельтье. В положении на стороне второго корпуса 87 крепежного отверстия 111 третьего корпуса 88 сформирована как уступ ступенчатая удерживающая часть 113 для удерживания пластины 96 теплопередачи. Кроме того, на стороне третьего корпуса 88, противоположной второму корпусу 87, сформирована рамочная часть 114, внутри которой установлена и удерживается радиаторная пластина 98, имеющая форму четырехугольной рамки и окружающая внешнюю сторону удерживающей рамочной части 112.

Таким образом, в основном корпусе 89, как показано на фиг.1, фиг.3 и фиг.4, первый корпус 86 и второй корпус 87 прикреплены как единое целое к водопоглощающим электродам 91 (части 92 для удерживания электродов), питающему водой листу 93 и проводящему листу 94 для формирования разрядного узла U1 части разряда, и третий корпус 88 прикреплен как единое целое к элементу 95 Пельтье, пластине 96 теплопередачи, изоляционному листу 97 и радиаторной пластине 98 для формирования конденсационного узла U2. Конденсационный узел U2 защелкивается и удерживается как единое целое на разрядном узле U1 фиксирующими частями 103 и 104 первого корпуса 86.

Как показано на фиг.1-5, каждый водопоглощающий электрод 91 обладает водопоглощающей, водоудерживающей способностью, способностью впитывания влаги и является штыревым элементом, сформированным, например, из пористой прессовки или волокнистого элемента и т.д. Каждый водопоглощающий электрод 91 сформирован таким образом, чтобы торец конца был более узким, чем торец основания. Таким образом, каждый водопоглощающий электрод 91 сконфигурирован для генерирования микротумана М пикоразмера или наноразмера, содержащего ОН-радикалы, естественным разрядом от торцов конца. Другими словами, вблизи каждого водопоглощающего электрода 91 не устанавливают какого-либо противоэлектрода. В частности, электростатическое распылительное устройство 53 подавляет генерирование озона и предотвращает утечку озона из кожуха 25 основного корпуса по сравнению с распылительным устройством, которое имеет противоэлектрод и генерирует туман коронным разрядом и т.д.

Часть 92 для удерживания электродов сформирована таким образом, что она имеет трапецеидальную форму, соответствующую отверстию 106 для вставки второго корпуса 87, и выполнена, например, из изолирующей синтетической смолы или т.п., и множество водопоглощающих электродов 91 вставлены в нее, по существу, с равными интервалами, и, соответственно, водопоглощающие электроды 91 удерживаются как единое целое.

Лист 93 подачи воды сформирован водопоглощающим и водносохраняющим элементом, таким как губка. Кроме того, этот лист 93 подачи воды включает в целом водопоглощающую часть 117, которая входит в плотный контакт со стороной изолирующего листа 97, вставляемую часть 118 как продолжающуюся часть, один конец которой продолжается к нижней части водопоглощающей части 117, и питающую часть 119, которая проходит к другому концу вставляемой части 118.

Водопоглощающая часть 117 сформирована таким образом, что она имеет, например, форму четырехугольной рамки (подобна рамке), имеющей четырехугольное окно 117a в центральной части и находящейся в плотном контакте с изолирующим листом 97 вокруг крепежного отверстия 111 третьего корпуса 88 благодаря выступающим частям 107 второго корпуса 87 в состоянии, когда узлы U1 и U2 прикреплены друг к другу. В частности, водопоглощающая часть 117 помещена между вторым корпусом 87 (разрядный узел U1 части разряда) и третьим корпусом 88 (конденсационный узел U2).

Окно 117a является отверстием, к которому обращены оконечности водопоглощающих электродов 91 и изолирующий лист 97, соответственно.

Вставляемая часть 118 вставлена в часть 108 для вставки второго корпуса 87.

Питающая часть 119 находится между проводящим листом 94 и первым корпусом 86 и сконфигурирована для передачи влаги, впитанной водопоглощающей частью 117, к проводящему листу 94 через вставляемую часть 118.

Проводящий лист 94 сформирован из материала с водопоглощающей способностью и водоудерживающей способностью и находится в плотном контакте с задней стороной удерживающей электроды части 92, то есть с торцами основания водопоглощающих электродов 91, и имеет электрическое соединение с торцами основания водопоглощающих электродов 91. Выступ 94a проводящего листа 94 проходит сквозь выводное отверстие 120, сформированное в верхней части первого корпуса 86, выходя за пределы основного корпуса 89, и этот выступ 94a имеет электрическое соединение с источником питания постоянного тока (не показан), который генерирует отрицательное напряжение, например, от -10 до -4 кВ, предпочтительно, приблизительно -6 кВ от сети переменного тока или аккумуляторной батареи и т.д. и подает электроэнергию к электрическому вентилятору 51 (фиг.8) и т.д. Таким образом, этот проводящий лист 94 подает электроэнергию к водопоглощающим электродам 91 от торцов основания благодаря напряжению от источника питания постоянного тока для отрицательного заряда водопоглощающих электродов 91.

Элемент 95 Пельтье преобразует электроэнергию в тепловую энергию и является теплообменником, имеющим теплопоглощающую боковую поверхность 95a, которая становится стороной поглощения тепла, и излучающую боковую поверхность 95b, которая становится излучающей стороной. Этот элемент 95 Пельтье имеет проводящие выводы 95c и 95d, которые проведены через выводные отверстия 122 и 123, сформированные в верхней части третьего корпуса 88, и электрически соединен с источником питания и т.п. (не показан), и его температура может регулироваться посредством регулирования электрического тока, например, при помощи средства 52 управления (фиг.8). Кроме того, элемент 95 Пельтье присоединен к крепежному отверстию 111 третьего корпуса 88 таким образом, что теплопоглощающая боковая поверхность 95a обращена ко второму корпусу 87.

Пластина 96 теплопередачи сформирована из металлического и т.д. материала с высокой удельной теплопроводностью, такого как алюминий, и имеет плоскую четырехугольную форму большего размера, чем теплопоглощающая боковая поверхность 95a элемента 95 Пельтье, и прикреплена к теплопоглощающей боковой поверхности 95a элемента 95 Пельтье теплоизлучающим силиконом и т.п. как теплоизлучающим материалом, и находится в тепловом контакте с теплопоглощающей боковой поверхностью 95a. Эта пластина 96 теплопередачи расположена, по существу, на одном уровне с главной поверхностью третьего корпуса 88 на стороне второго корпуса 87 в состоянии, когда пластина теплопередачи установлена и удерживается на удерживающей ступенчатой части 113 третьего корпуса 88.

Изоляционный лист 97 сформирован как четырехугольный тонкопленочный слой, больший чем крепежное отверстие 111, и находится в контакте с теплопоглощающей боковой поверхностью 95a элемента 95 Пельтье, то есть здесь с пластиной 96 теплопередачи, и покрывает пластину 96 теплопередачи и зажат на главной поверхности третьего корпуса 88 на стороне второго корпуса 87. В частности, изоляционный лист 97 расположен таким образом, что он охлаждается поглощением тепла элементом 95 Пельтье и предотвращает коррозию и повреждение теплопоглощающей боковой поверхности 95a или пластины 96 теплопередачи многократным повторением конденсации влаги и осушения, то есть предохраняет элемент 95 Пельтье и пластину 96 теплопередачи от влаги, предотвращая непосредственную конденсацию влаги на теплопоглощающей боковой поверхности 95a или пластине 96 теплопередачи и т.д. В этом состоянии внешняя кромочная часть изоляционного листа 97 расположена снаружи от края крепежного отверстия 111. Кроме того, по меньшей мере, на поверхность 97a этого изоляционного листа 97 наносят водоотталкивающее покрытие, которое становится поверхностью конденсации на стороне напротив пластины 96 теплопередачи (элемента 95 Пельтье), и в состоянии, когда узлы U1 и U2 прикреплены друг к другу, торец конца каждого водопоглощающего электрода 91 находится напротив поверхности 97a в окне 117a с заданным зазором, благодаря которому капля W воды, сформированная межмолекулярной связью и ростом конденсации влаги на поверхности 97a, входит в контакт с торцом конца, и вокруг положения, в котором водопоглощающие электроды 91 находятся напротив поверхности, то есть снаружи от крепежного отверстия 111, другими словами, в положении вокруг пластины 96 теплопередачи водопоглощающая часть 117 листа 93 подачи воды находится в плотном контакте с поверхностью 97a.

Радиаторная пластина 98 сформирована из металлического и т.д. материала с высокой удельной теплопроводностью, такого как алюминий, и прикреплена к поверхности 95b стороны теплового излучения элемента 95 Пельтье теплоизлучающим силиконом и т.п., который является материалом теплового излучения и находится в тепловом контакте с поверхностью 95b стороны теплового излучения. Эта радиаторная пластина 98 может быть выполнена из произвольного материала и может иметь произвольную форму при условии, что она имеет заданные тепловые свойства, и, например, она имеет множество пластин 98a, выступающих в сторону, противоположную элементу 95 Пельтье. Эти пластины 98a выровнены, например, по существу, с равными интервалами в решетчатой конфигурации и сформированы таким образом, что они открыты для воздуха в камере 39 электрического вентилятора (канале 45 циркуляции воздуха).

Электростатическое распылительное устройство 53 расположено на выступающей части 68 таким образом, что теплопоглощающая боковая поверхность 95a элемента 95 Пельтье, изоляционный лист 97 и водопоглощающая часть 117 листа 93 подачи воды имеют углы относительно горизонтального направления, соответственно, в настоящем варианте осуществления изобретения вдоль вертикального направления. В частности, второй корпус 87 и третий корпус 88, соответственно, защелкиваются и фиксируются относительно первого корпуса 86 вертикально.

Далее будет описана работа описанного выше первого варианта осуществления изобретения.

Средству 52 управления, показанному на фиг.8, задают нормальный режим чистки, который будет использоваться для чистки, например, очищаемой поверхности, и режим удаления пыли для очистки фильтров 31 и 32. Затем, например, предполагается, что режим удаления пыли выполняется сразу после того, как режим чистки закончен, однако, например, он может быть выполнен с произвольным выбором времени таким образом, что режим удаления пыли выполняется непосредственно перед началом работы в режиме чистки, непосредственно перед началом и сразу после окончания режима чистки или когда операция чистки прервана на заданное или большее время.

В режиме чистки, например, в состоянии, когда электроэнергия может подаваться от бытовой сети переменного тока при помощи шнура электропитания (не показан) или от аккумуляторной батареи, установленной в кожухе 25 основного корпуса, средство 52 управления сначала удерживает первый открывающийся-закрывающийся клапан 61, второй открывающийся-закрывающийся клапан 63 и третий открывающийся-закрывающийся клапан 65 в открытом состоянии и удерживает четвертый открывающийся-закрывающийся клапан 76, пятый открывающийся-закрывающийся клапан 78 и шестой открывающийся-закрывающийся клапан 81 в закрытом состоянии в качестве подготовки.

В этом состоянии средство 52 управления приводит в действие электрический вентилятор 51 в желательном для оператора рабочем режиме, введенном при помощи кнопок 22 задания режима, показанных на фиг.9, и подает заданный электрический ток к элементу 95 Пельтье, показанному на фиг.1, для осуществления регулирования температуры элемента 95 Пельтье.

Элемент 95 Пельтье поглощает тепло от теплопоглощающей боковой поверхности 95a и излучает тепло от поверхности 95b стороны теплового излучения согласно электрическому току, проходящему в элементе Пельтье. На поверхности 95b стороны теплового излучения, благодаря излучению тепла в камеру 39 электрического вентилятора (фиг.8) через радиаторную пластину 98, находящуюся в теплом контакте с поверхностью 95b стороны теплового излучения, излучение тепла усиливается, и тепло эффективно поглощается таким образом, что элемент 95 Пельтье эффективно поглощает тепло от теплопоглощающей боковой поверхности 95a и быстро вызывает разность температур относительно температуры внешнего воздуха.

В это время пластина 96 теплопередачи, имеющая тепловое соединение с теплопоглощающей боковой поверхностью 95a элемента 95 Пельтье, охлаждается до температуры, по существу, равной температуре теплопоглощающей боковой поверхности 95a, и изоляционный лист 97, покрывающий эту пластину 96 теплопередачи, также охлаждается. Таким образом, влага, содержащаяся в воздухе внутри камеры 39 электрического вентилятора (фиг.8), который поступает внутрь основного корпуса 89, конденсируется на поверхности 97a водоотталкивающего изоляционного листа 97.

Затем оператор захватывает захватываемую часть 21, показанную на фиг.9, и перемещает напольную щетку 19 и т.д. по очищаемой поверхности таким образом, что пыль всасывается вместе с воздухом.

В это время содержащий пыль воздух движется от торца конца к торцу основания трубчатой части 12 и всасывается в кожух 25 основного корпуса через всасывающее отверстие 47 основного корпуса. Затем, как показано на фиг.8, содержащий пыль воздух проходит через первый открывающийся-закрывающийся клапан 61, который открыт, и сначала поступает в пылесборную камеру 34 и разделяется на сравнительно крупную пыль, то есть грубую пыль, и воздух первым фильтром 31. Таким образом, отделенная грубая пыль захватывается в пылесборной камере 34.

Воздух, который прошел через первый фильтр 31 и входит в первую всасывающую камеру 35, проходит через второй открывающийся-закрывающийся клапан 63, который открыт, и проходит во вторую всасывающую камеру 36 и разделяется на сравнительно мелкую пыль, то есть тонкодисперсную пыль, и воздух вторым фильтром 32. Таким образом, в то время как тонкодисперсная пыль захвачена на поверхности 32a выше по потоку стороны второго фильтра 32, воздух, который прошел через второй фильтр 32 и проходит в третью всасывающую камеру 37, проходит через третий открывающийся-закрывающийся клапан 65, который открыт, и также проходит через всасывающую воздух цилиндрическую часть 71 и всасывается в электрический вентилятор 51 через воздушное всасывающее отверстие 83. Затем выпускаемый воздух, который выдувается через выпускное отверстие 84 электрического вентилятора 51 в камеру 39 электрического вентилятора, выпускается наружу из кожуха 25 основного корпуса (основного корпуса 13 пылесоса) через выпускные отверстия 48 основного корпуса. Описанные выше воздушные потоки показаны сплошными линиями А1 на фиг.8.

С другой стороны, в режиме удаления пыли, когда оператор использует определенную кнопку 22 задания режима для завершения чистки, средство 52 управления сначала удерживает первый открывающийся-закрывающийся клапан 61, второй открывающийся-закрывающийся клапан 63 и третий открывающийся-закрывающийся клапан 65 в закрытом состоянии и удерживает четвертый открывающийся-закрывающийся клапан 76, пятый открывающийся-закрывающийся клапан 78 и шестой открывающийся-закрывающийся клапан 81 в открытом состоянии в качестве подготовки.

После этого средство 52 управления подает электроэнергию к проводящему листу 94 электростатического распылительного
