Реферат

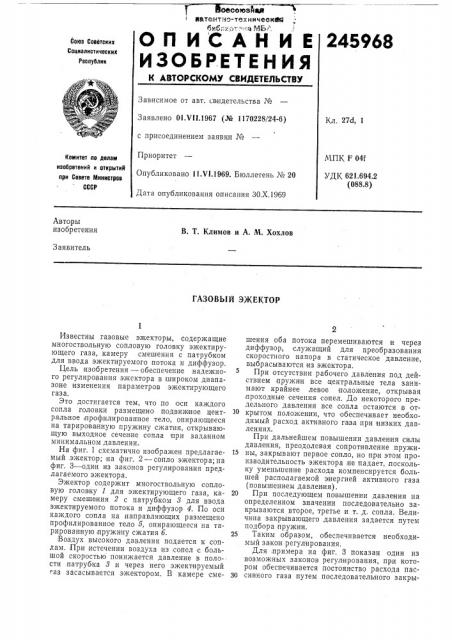

оесоказ 1аМ датеитио-техническая

ОП ИСАЙ И Е

ИЗОБРЕТЕНИЯ

245968

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 01 VII.1967 (№ 1170228/24-6) с присоединением заявки №

Приоритет

Опубликовано 11.И.1969. Бюллетень № 20

Дата опубликования описания ЗО.X.1969

Кл. 27d, 1

МПК F 041

УДК 621.694.2 (088.8) Комитет по делам иэобретеиий и открытий при Совете Министров

СССР

Авторы изобретения

В. Т. Климов и А. М. Хохлов

Заявитель

ГАЗОВЫЙ ЭЖЕКТОР

Известны газовые эжекторы, содержащие многоствольную сопловую головку эжектирующего газа, камеру смешения с патрубком для ввода эжектируемого потока и диффузор.

Цель .изобретения — обеспечение надежного регулирования эжектора в широком диапазоне изме пения параметров эжектирующего газа.

Это достигается тем, что по оси каждого сопла головки размещено подвижное центральное профилированное тело, опирающееся на тарированную пружину сжатия, открывающую выходное сечение сопла при заданном минимальном давлении.

На фиг. 1 схематично изображен предлагаемый эжектор; на фиг. 2 — сопло эжектора;на фиг. 3 — один из законов регулирования предлагаемого эжектора.

Эжектор содержит многоствольную сопловую головку 1 для эжектирующего газа, камеру смешения 2 с патрубком 8 для ввода эжектируемого потока и диффузор 4. По оси каждого сопла на направляющих размещено профилированное тело 5, опирающееся на тарированную пружину сжатия б.

Воздух высокого давления подается к соплам. При истечении воздуха из сопел с большой скоростью понижается давление в полости патрубка 8 и через него эжекгируемый газ засасывается эжектором. В камере смешения оба потока перемешиваются и через диффузор, служащий для преобразования скоростного напора в статическое давление, выбрасываются из эжектора.

При отсутствии рабочего давления под действием пружин все центральные тела занимают крайнее левое положение, открывая проходные сечения сопел. До некоторого предельного давления все сопла остаются в от10 крытом положении, что обеспечивает необходимый расход активного газа при низких давлениях.

При дальнейшем повышении давления силы давления, преодолевая сопротивление пружи15 ны, закрывают первое сопло, но при этом производительность эжекгора не падает, поскольку уменьшение расхода компенсируется большей располагаемой э нергией активного газа (повышением давления).

20 При последующем повышении давления на определенном значении последовательно закрываются второе, третье и т. д. сопла. Величина закрывающего давления задается путем подбора пружин.

25 Таким образом, обеспечивается необходимый закон регулирования.

Для примера на фиг. 3 показан один из возможных законов регулирования, при котором обеспечивается постоянство расхода пас30 сивного газа путем последовательного закры245968 б

Фиг Z со

f о

Закоо гпис пердсго

Cot)пц

Фиг 3

Редактор П. А. Вербова

Корректоры: В. Петрова и E. Ласточкина

Составитель Т. Рабчук

Заказ 2747j9 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Мшшстров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 вания сопел. При этом расход активного газа с увеличением давления уменьшается. На графике изображены кривые зависимости расхода эжектируемого газа 6в, расхода эжектирующего газа 6 в, площади проходного сечения сопел f от давления эжектирующего газа Р о

Предмет изобретения

Газовый эжектор, содержащий многоствольную сопловую головку эжектирующего газа, камеру смешения с патрубком для ввода эжектируемого потока и диффузор, отличпюи ийся тем, что, с целью обеспечения надежного регулирования эжектора в широком диа5 пазоне изменения параметров эжектирующего газа, по оси каждого сопла головки размещено подвижное центральное профилированное тело, опирающееся на тарированную пружину сжатия, открывающую выходное сечение

10 сопла при заданном минимальном давлении.
