Битумные эмульсии

Битумные эмульсии

Иллюстрации

Показать все

Реферат

Перекрестная ссылка на родственную заявку

Настоящая заявка заявляет приоритет переуступленной тому же самому патентообладателю предварительной патентной заявки США с регистрационным номером 60/858517, поданной 13 ноября 2006 года и озаглавленной «Bituminous Emulsions».

Область техники

Настоящее изобретение относится к битумной эмульсии, характеризующейся улучшенной высокой стабильностью при хранении в сопоставлении с обычно использующимися эмульсиями, при этом упомянутая битумная эмульсия содержит блок-сополимерную композицию, содержащую двухблочный сополимер, характеризующийся высоким уровнем содержания винила, и необязательный блок-сополимер, характеризующийся высоким уровнем содержания винила и выбираемый из линейных трехблочных сополимеров, многолучевых блок-сополимеров, полученных по реакции сочетания, и их смесей, в комбинации с битумом, водой и одной или несколькими системами эмульгаторов, где упомянутый двухблочный сополимер присутствует индивидуально или присутствует при соотношении, большем чем 1:1, в случае объединения с другими упомянутыми сополимерами.

Область техники

Битум представляет собой обычный материал, использующийся при получении материалов дорожного покрытия, кровельного покрытия и других покрытий. Несмотря на пригодность данного материала во многих отношениях он по самой своей природе лишен некоторых физических свойств. Данные физические свойства было бы очень желательно улучшить. В прошлом к битуму добавляли диеновые полимерные каучуки, такие как стирол-бутадиеновый каучук и стирольные блок-сополимерные каучуки, такие как стирол-бутадиен-стирольные и стирол-изопрен-стирольные блок-сополимеры, что кардинально улучшало теплотехнические и механические свойства битумов.

В течение определенного времени также приобрели известность и битумные эмульсии, и дисперсии. Данные эмульсии и дисперсии характеризуются как гетерогенные 2-фазные системы, состоящие из двух несмешиваемых материалов - битума и воды. Битум диспергируют по всему объему непрерывной водной фазы в форме дискретных глобул, которые удерживаются в состоянии суспензии под действием эмульгатора. Такие битумные эмульсии и дисперсии характеризуются широким ассортиментом вариантов использования, таких как в областях применения в дорожном строительстве, плодоводстве и сельском хозяйстве, скользящие покрытия для бетона, защитные покрытия для бетона, трубопроводов и железных конструкций, а также при заделывании трещин и битумизации.

Также известны и битумные эмульсии и дисперсии, которые содержат полимеры. Модифицирование таких эмульсий и дисперсий полимером придает эмульсиям и дисперсиям те же самые преимущества, что и одному только битуму. Обычной практикой является хранение эмульсий в течение определенного периода времени от момента изготовления до момента применения. Однако таким модифицированным эмульсиям и дисперсиям свойственен недостаток, заключающийся зачастую в их недостаточной стабильности (они могут коалесцировать, необратимо флоккулировать или отстаиваться, или взбиваться), коалесцированная битумная фаза обладает неудовлетворительными свойствами после удаления воды при высушивании, и получение таких модифицированных эмульсий и дисперсий при высокой загрузке полимера затруднительно. Таким образом, одна цель для удачной эмульсии заключается в ее стабильности во время периода хранения. Что касается стабильности при хранении, то эмульсии, модифицированные полимером, зачастую демонстрируют нестабильность фаз, что проявляет себя в разделении объемных фаз. При стоянии в течение продолжительных периодов времени могут образовываться различные фазы: нижняя или донная фаза, которая характеризуется повышенным уровнем процентного содержания дисперсной (битумной) фазы, и верхняя или покровная фаза, которая характеризуется повышенным уровнем процентного содержания водной фазы. В соответствии с использованием по всему объему настоящего описания изобретения фраза «стабильность при хранении» относится к данному явлению фазового разделения.

Также известны получение эмульсий и дисперсий полимеров в воде совместно с поверхностно-активным веществом, а после этого добавление получающихся в результате полимерных эмульсий и дисперсий к битуму для получения улучшенных свойств. Добавление полимерных эмульсии или дисперсии к битуму представляет собой способ перемешивания полимера и битума, который не требует наличия специального высокосдвигового высокотемпературного перемешивающего оборудования. В данном случае полимер и битум не перепускают через излишнюю стадию нагревания. Однако в случае использования данного способа зачастую трудно получить модифицированные битумные эмульсии и дисперсии, которые демонстрируют наличие хорошего баланса между стабильностью при хранении, вязкостью и скоростью разрушения после нанесения, что, таким образом, в результате позволило бы получить продукт, который был бы стабильным и простым в нанесении.

Поэтому существует потребность в битумных эмульсиях и дисперсиях, которые характеризуются повышенной степенью стабильности при хранении и являются относительно простыми в переработке и нанесении. Настоящее изобретение предлагает такие эмульсии и дисперсии.

Описание изобретения

Настоящее изобретение предлагает битумные эмульсии для использования в таких областях применения, как дорожное строительство/изготовление дорожного покрытия, которые в сопоставлении с другими известными битумными эмульсиями характеризуются повышенной степенью стабильности при хранении и хорошим балансом между стабильностью при хранении и общими свойствами. В дополнение к этому, блок-сополимеры, использующиеся в битумных эмульсиях настоящего изобретения, не требуют добавления сшивателей, что, таким образом, снижает остроту проблем в сфере охраны окружающей среды и техники безопасности, связанных с использованием таких сшивателей. Говоря более конкретно, эмульсии настоящего изобретения содержат:

(а) битум;

(b) воду;

(с) одну или нескольких систем эмульгаторов; и

(d) блок-сополимерную композицию, содержащую:

(i) двухблочный сополимер, содержащий один блок из моновинилароматического углеводорода и один блок из сопряженного диена и характеризующийся пиковой молекулярной массой в диапазоне от приблизительно 30000 до приблизительно 78000 и уровнем содержания винила в диапазоне от приблизительно 35 до приблизительно 80 мол.% при расчете на количество повторяющихся мономерных звеньев в блоке из сопряженного диена, и

(ii) необязательно один или несколько блок-сополимеров, содержащих, по меньшей мере, два блока из моновинилароматического углеводорода и, по меньшей мере, один блок из сопряженного диена, при этом блок-сополимер выбирают из линейных трехблочных сополимеров, многолучевых блок-сополимеров, полученных по реакции сочетания, и их смесей, причем линейные трехблочные сополимеры имеют пиковую молекулярную массу, которая превышает пиковую молекулярную массу двухблочного сополимера с кратностью в диапазоне от 1,5 до 3,0, а многолучевые блок-сополимеры, полученные по реакции сочетания, имеют пиковую молекулярную массу, которая превышает пиковую молекулярную массу двухблочного сополимера с кратностью в диапазоне от 1,5 до 9,0, и каждый из них характеризуется уровнем содержания винила в диапазоне от приблизительно 35 до приблизительно 80 мол.% при расчете на количество повторяющихся мономерных звеньев в блоке из сопряженного диена,

где в случае присутствия как (i), так и (ii) соотношение между (i) и (ii) является бóльшим, чем 1:1.

Подробное описание изобретения

Настоящее изобретение предлагает битумные эмульсии, характеризующиеся повышенной степенью стабильности при хранении в сопоставлении с другими известными битумными эмульсиями. Битумные эмульсии настоящего изобретения являются в особенности подходящими для использования в широком ассортименте областей применения при дорожном строительстве и изготовлении дорожного покрытия, в том числе в качестве герметиков для проезжей части дороги, материалов для ремонта кровли, замазок, мастик, заполнителей для трещин, и в материалах дорожного покрытия, таких как изоляционные покрытия, щебеночные уплотнения и эмульгированные гидроизоляционные битумные мастики. Что касается настоящего изобретения, то битумные эмульсии предпочтительно будут использоваться в качестве средств для обработки поверхности дорожного покрытия при герметизации и ремонте дорог, проезжих частей дорог, парковочных площадок и других поверхностей с черным верхом, а также в областях применения, связанных с переработкой для вторичного использования. В соответствии с использованием по всему объему настоящего описания изобретения фраза «битумные эмульсии» подразумевает также включение и битумных дисперсий.

В результате использования блок-сополимеров по настоящему изобретению можно получать битумные эмульсии, которые демонстрируют улучшенную высокую стабильность при хранении в сопоставлении с эмульсиями, полученными с использованием полимеров предшествующего уровня техники, таких как полимер Kraton® D1192 и полимер Kraton® D1101.

Битумные эмульсии по настоящему изобретению содержат битумный компонент, которым может быть любой битум естественного происхождения или битум, полученный из нефти. В дополнение к этому, в качестве битумного компонента могут быть использованы нефтяные пеки, полученные по способу крекинга, и каменноугольный деготь, а также смеси различных битумных материалов. Примеры подходящих для использования компонентов включают нижеследующие, но не ограничиваются только ими: дистилляционные битумы или «битумы прямой перегонки», осажденные битумы (например, пропановые битумы), окисленные битумы (например, каталитически окисленный битум), многофракционные битумы и их смеси. Другие подходящие для использования битумные компоненты включают нижеследующие, но не ограничиваются только этими: смеси одного или нескольких данных битумов с удешевителями (разжижителями), такими как нефтяные экстракты, например ароматические экстракты, дистилляты или мазуты, или с маслами. Подходящими для использования битумными компонентами (либо «битумами прямой перегонки», либо «разжиженными битумами») являются те, которые характеризуются пенетрацией в диапазоне от приблизительно 25 до приблизительно 400 единиц при 25°С; поэтому могут быть использованы довольно твердые битумы, характеризующиеся пенетрацией в диапазоне от приблизительно 60 до приблизительно 70 единиц, но в общем случае наиболее удобными для использования являются битум прямой перегонки или дистилляционный битум, характеризующиеся пенетрацией в диапазоне от приблизительно 110 до приблизительно 250 единиц. Могут быть использованы как совместимые, так и несовместимые битумы.

Водой, которая используется в эмульсиях настоящего изобретения, предпочтительно является деминерализованная вода, поскольку минералы в других типах воды могут неблагоприятным образом прореагировать с эмульсионной системой.

В дополнение к битуму, воде и полимерам к эмульсиям настоящего изобретения добавляют одну или несколько систем эмульгаторов. В соответствии с использованием в настоящем документе фраза «система (системы) эмульгатора» включает систему, которая содержит один или несколько одних только эмульгаторов, один или несколько эмульгаторов в комбинации с минеральной кислотой или один или несколько эмульгаторов в комбинации с основанием. В зависимости от типа желательной эмульсии (катионная, анионная или неионная) эмульгатор (эмульгаторы) будут выбирать из: (а) в случае катионных эмульсий, солей жирных аминов, амидоаминов и имидазолинов (или из смесей, содержащих представителей из двух и более семейств, упомянутых для катионных эмульсий, или смесей двух и более эмульгаторов в пределах каждого семейства, упомянутого для катионных эмульсий), при этом наиболее предпочтительными являются амидоамины, такие как Redicote® E9 (коммерчески доступный в компании Akzo Nobel) и Dinoram S (коммерчески доступный в компании Ceca (из Франции)), и (b) в случае анионных эмульсий, солей жирных кислот, канифольных кислот, лигнинсульфонатов, бентонитов и глин (или из смесей, содержащих представителей из двух и более семейств, упомянутых для анионных эмульсий, или смесей двух и более эмульгаторов в пределах каждого семейства, упомянутого для анионных эмульсий), при этом наиболее предпочтительной является олеиновая кислота. При использовании амидоаминов в случае катионных эмульсий для придания первым растворимости в воде необходимо обеспечить их перемешивание и взаимодействие с минеральной кислотой, например хлористо-водородной кислотой, азотной кислотой, фосфорной кислотой или серной кислотой. Кроме того, для достижения растворимости в воде в случае анионных эмульсий обычно используют основания, такие как гидроксид натрия.

Блок-сополимерная композиция, используемая в вышеупомянутых эмульсиях настоящего изобретения, содержит:

(i) двухблочный сополимер, содержащий один блок из моновинилароматического углеводорода и один блок из сопряженного диена и характеризующийся пиковой молекулярной массой в диапазоне от приблизительно 30000 до приблизительно 78000 и уровнем содержания винила в диапазоне от приблизительно 35 до приблизительно 80 мол.% при расчете на количество повторяющихся мономерных звеньев в блоке из сопряженного диена, и

(ii) необязательно один или несколько блок-сополимеров, содержащих, по меньшей мере, два блока из моновинилароматического углеводорода и, по меньшей мере, один блок из сопряженного диена, при этом упомянутые блок-сополимеры выбирают из линейных трехблочных сополимеров, характеризующихся пиковой молекулярной массой, которая превышает пиковую молекулярную массу двухблочного сополимера (i) с кратностью в диапазоне от приблизительно 1,5 до приблизительно 3,0, и уровнем содержания винила в диапазоне от приблизительно 35 до приблизительно 80 мол.% при расчете на количество повторяющихся мономерных звеньев в блоке из сопряженного диена, многолучевых блок-сополимеров, полученных по реакции сочетания, характеризующихся пиковой молекулярной массой, которая превышает пиковую молекулярную массу двухблочного сополимера (i) с кратностью в диапазоне от приблизительно 1,5 до приблизительно 9,0, и уровнем содержания винила в диапазоне от приблизительно 35 до приблизительно 80 мол.% при расчете на количество повторяющихся мономерных звеньев в блоке из сопряженного диена, и их смесей.

Предпочтительно блок-сополимерная композиция, использующаяся в эмульсиях настоящего изобретения, содержит двухблочный сополимер и либо линейный трехблочный сополимер, либо многолучевой блок-сополимер, полученный по реакции сочетания. Несмотря на хорошую известность на современном уровне техники гидрирования блок-сополимеров блок-сополимеры по настоящему изобретению имеют по существу негидрированную форму.

В одном предпочтительном варианте реализации настоящего изобретения двухблочный сополимер описывается формулой А-В, линейный трехблочный сополимер описывается формулой А-В-А, а многолучевой блок-сополимер, полученный по реакции сочетания, описывается формулой (A-B)nX, где в упомянутых формулах А представляет собой блок из моновинилароматического углеводорода, В представляет собой блок из сопряженного диена, n представляет собой целое число в диапазоне от 2 до 6, а Х представляет собой остаток агента реакции сочетания. В случае использования многолучевых блок-сополимеров, полученных по реакции сочетания и описывающихся формулой (А-В)nX, n предпочтительно будет представлять собой целое число в диапазоне от 2 до 4, при этом наиболее предпочтительным является 2.

Несмотря на возможность получения блока из моновинилароматического углеводорода из любого моновинилароматического углеводорода, известного своей пригодностью для использования при получении блок-сополимеров, такого как стирол, о-метилстирол, п-метилстирол, п-трет-бутилстирол, 2,4-диметилстирол, альфа-метилстирол, винилнафталин, винилтолуол и винилксилол или их смеси, моновинилароматическим углеводородом, наиболее предпочтительным для использования в способе настоящего изобретения, является стирол, который используют в виде по существу чистого мономера или в виде основного компонента в смесях с незначительными долями другого структурно родственного винилароматического мономера (мономеров), такого как о-метилстирол, п-метилстирол, п-трет-бутилстирол, 2,4-диметилстирол, α-метилстирол, винилнафталин, винилтолуол и винилксилол, то есть с долями, самое бóльшее, равными 10% (мас.). В настоящем способе наиболее предпочтительным является использование по существу чистого стирола.

Подобным же образом, блок из сопряженного диена может быть получен из любого сопряженного диена, известного своей пригодностью для использования при получении блок-сополимеров при том условии, что сопряженный диен содержит от четырех до восьми атомов углерода. Предпочтительно сопряженный диен, использующийся для получения блоков из сопряженного диена, представляет собой бутадиеновый мономер или изопреновый мономер, которые представляют собой по существу чистый мономер или содержат незначительные доли, доходящие вплоть до 10% (мас.), структурно родственных сопряженных диенов, таких как 2,3-диметил-1,3-бутадиен, 1,3-пентадиен и 1,3-гексадиен. Предпочтительно для получения блоков из сопряженного диена используют по существу чистый бутадиен или по существу чистый изопрен, при этом наиболее предпочтительным является по существу чистый бутадиен. Обратите внимание на то, что блок из сопряженного диена также может содержать и смесь бутадиенового и изопренового мономеров.

В соответствии с использованием в настоящем документе в отношении блок-сополимеров настоящего изобретения термин «молекулярные массы» относится к выраженной в г/моль истинной молекулярной массе полимера или блока сополимера. Молекулярные массы, упоминаемые в данном описании изобретения и формуле изобретения, могут быть измерены по методу гельпроникающей хроматографии (ГПХ) при использовании полистирольных калибровочных стандартов так, как это делают в соответствии с документом ASTM 3536. Метод ГПХ представляет собой хорошо известный метод, по которому полимеры разделяют в соответствии с размером молекулы, при этом наибольшая молекула элюируется первой. Хроматограф калибруют при использовании коммерчески доступных полистирольных стандартов молекулярной массы. Молекулярная масса полимеров, измеренная при использовании так откалиброванного метода ГПХ, представляет собой молекулярную массу для стирольного эквивалента. Молекулярная масса для стирольного эквивалента может быть пересчитана в истинную молекулярную массу при известных уровне содержания стирола в полимере и уровне содержания винила в диеновых сегментах. Использующийся детектор предпочтительно представляет собой комбинированный ультрафиолетовый и рефрактометрический детектор. Молекулярные массы, отраженные в настоящем документе, измеряют в положении пика, полученной по методу ГПХ хроматограммы, пересчитывают в истинные молекулярные массы и обычно называют «пиковыми молекулярными массами».

Пиковая молекулярная масса каждого блока из моновинилароматического углеводорода находится в диапазоне от приблизительно 10000 до приблизительно 25000, предпочтительно от приблизительно 12000 до приблизительно 20000. В одном альтернативном варианте реализации пиковая молекулярная масса находится в диапазоне от приблизительно 14000 до приблизительно 18000.

Каждый двухблочный сополимер, использующийся в способе настоящего изобретения, будет иметь пиковую молекулярную массу в диапазоне от приблизительно 30000 до приблизительно 78000, предпочтительно от приблизительно 48000 до приблизительно 78000. Пиковая молекулярная масса линейных трехблочных сополимеров и многолучевых блок-сополимеров, полученных по реакции сочетания, (ii) зависит от пиковой молекулярной массы использующихся двухблочных сополимеров (i). Говоря более конкретно, пиковая молекулярная масса трехблочных сополимеров (ii) будет превышать пиковую молекулярную массу двухблочного сополимера (i) с кратностью в диапазоне от приблизительно 1,5 до приблизительно 3,0. Предпочтительно в тех вариантах реализации, в которых блок-сополимер (ii) будет представлять собой линейный трехблочный сополимер, пиковая молекулярная масса линейных трехблочных сополимеров будет превышать пиковую молекулярную массу двухблочного сополимера (i) с кратностью в диапазоне от приблизительно 1,8 до приблизительно 2,5. Пиковая молекулярная масса многолучевых блок-сополимеров, полученных по реакции сочетания, (ii) будет превышать пиковую молекулярную массу двухблочного сополимера (i) с кратностью в диапазоне от приблизительно 1,5 до приблизительно 9,0. В тех вариантах реализации, в которых блок-сополимер (ii) будет представлять собой многолучевой блок-сополимер, полученный по реакции сочетания, пиковая молекулярная масса предпочтительно будет превышать пиковую молекулярную массу двухблочного сополимера (i) с кратностью в диапазоне от приблизительно 1,8 до приблизительно 5,0.

Необходимо понимать, что термин «уровень содержания винила» использовали для описания полимерного продукта, который получают в случае полимеризации 1,3-бутадиена по механизму 1,2-присоединения. Результат представляет собой монозамещенную олефиновую группу, боковую по отношению к основной цепи полимера, - винильную группу. В случае анионной полимеризации изопрена вставка изопрена по механизму 3,4-присоединения приводит к получению геминального диалкильного фрагмента С=С, бокового по отношению к основной цепи полимера. Влияние полимеризации изопрена по механизму 3,4-присоединения на конечные свойства блок-сополимера будет подобно влиянию 1,2-присоединения бутадиена. Что касается использования бутадиена в качестве сопряженного диенового мономера, то предпочитается, чтобы конфигурацию 1,2-присоединения имели бы от приблизительно 35 до приблизительно 80 мол.% конденсированных бутадиеновых звеньев в полимерном блоке. Предпочтительно конфигурацию 1,2-присоединения должны иметь от приблизительно 46 до приблизительно 70 мол.% конденсированных бутадиеновых звеньев, еще более предпочтительно конфигурацию 1,2-присоединения должны иметь от приблизительно 50 до приблизительно 65 мол.% бутадиеновых звеньев, а даже еще более предпочтительно конфигурацию 1,2-присоединения должны иметь от приблизительно 52 до приблизительно 65 мол.% бутадиеновых звеньев. Что касается использования изопрена в качестве сопряженного диена, то также предпочитается, чтобы конфигурацию 3,4-присоединения имели бы приблизительно от 35 до 80 мол.% конденсированных изопреновых звеньев в блоке. Предпочтительно конфигурацию 3,4-присоединения имеют от приблизительно 46 до приблизительно 70 мол.% конденсированных изопреновых звеньев в блоке, еще более предпочтительно конфигурацию 3,4-присоединения должны иметь от приблизительно 50 до приблизительно 65 мол.% изопреновых звеньев, а даже еще более предпочтительно конфигурацию 1,2-присоединения должны иметь от приблизительно 52 до приблизительно 65 мол.% бутадиеновых звеньев.

Уровень содержания моновинилароматического углеводорода в сополимерах (в настоящем случае в том, что касается каждого индивидуального двухблочного сополимера, линейного трехблочного сополимера или многолучевого блок-сополимера, полученного по реакции сочетания) в подходящем случае находится в диапазоне от приблизительно 10 до приблизительно 55% (масс.) при расчете на массу совокупного блок-сополимера. Предпочтительно уровень содержания моновинилароматического углеводорода в сополимерах будет находиться в диапазоне от приблизительно 15 до приблизительно 45% (мас.), более предпочтительно от приблизительно 23 до приблизительно 37% (мас.), еще более предпочтительно от приблизительно 25 до приблизительно 35% (мас.) при расчете на совокупную массу сополимера.

Как упоминалось ранее, блок-сополимерная композиция, использующаяся в эмульсиях настоящего изобретения, может содержать 100% двухблочника, или же она может содержать смесь двухблочного сополимера и либо линейного трехблочного сополимера, либо многолучевого блок-сополимера, полученного по реакции сочетания, либо их смесей. Предпочтительно используют комбинацию двухблочного сополимера и многолучевого блок-сополимера, полученного по реакции сочетания, с двумя лучами. В случае содержания в блок-сополимерной композиции смеси двухблочного сополимера и либо линейного трехблочного сополимера, либо многолучевого блок-сополимера, полученного по реакции сочетания, либо их смеси количественное соотношение между двухблочным сополимером и линейным трехблочным сополимером, многолучевым блок-сополимером, полученным по реакции сочетания, или их смесью будет бóльшим, чем приблизительно 1:1, предпочтительно равным или бóльшим приблизительно 3:2. В одном, в особенности, предпочтительном варианте реализации количественное соотношение между двухблочным сополимером и линейным трехблочным сополимером, многолучевым блок-сополимером, полученным по реакции сочетания, или их смесью будет находиться в диапазоне от приблизительно 3:2 до приблизительно 10:1, при этом наиболее предпочтительное соотношение находится в диапазоне от приблизительно 4:1 до приблизительно 7:3. Другими словами, в наиболее широком смысле настоящего изобретения в случае содержания в блок-сополимерной композиции двухблочного сополимера и либо линейного трехблочного сополимера, либо многолучевого блок-сополимера, полученного по реакции сочетания, либо их смеси линейный трехблочный сополимер, многолучевой блок-сополимер, полученный по реакции сочетания, или их смесь всегда будут присутствовать в количестве, меньшем, чем количество двухблочного сополимера, (например, линейный трехблочный сополимер, многолучевой блок-сополимер, полученный по реакции сочетания, или их смесь в блок-сополимерной композиции будут присутствовать в количестве, равном, самое бóльшее, 49,9% (мас.), предпочтительно, самое бóльшее. 40% (мас.).

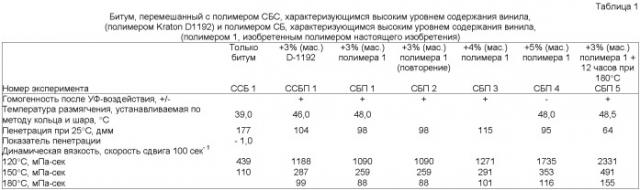

Битумные эмульсии по настоящему изобретению могут быть изготовлены при использовании любых способов, известных на современном уровне техники своей пригодностью для изготовления битумных эмульсий, таких как использование коллоидальных мельниц или высокосдвиговых мешалок в непрерывном способе. Эмульсии по настоящему изобретению могут быть получены в результате перемешивания битумного компонента с раствором эмульгатора, содержащим одну или несколько систем эмульгаторов. Битумный компонент получают в результате перемешивания битума с блок-сополимерной композицией по настоящему изобретению. Успех конечного эмульгирования не зависит от типа резервуара (или емкости), использующегося для получения битумного компонента по настоящему изобретению. В соответствии с этим могут быть использованы любые известные резервуар или емкость, применяющиеся при получении битумных композиций, при том условии, что такие резервуар или емкость будут обеспечены возможностями по перемешиванию (взбалтыванию) и нагреванию. В соответствии с использованием в объеме настоящего изобретения фраза «смесительный резервуар» относится к таким резервуарам и емкостям, которые снабжены средствами перемешивания (взбалтывания) и нагревания. Подходящие для использования средства перемешивания или взбалтывания включают нижеследующие, но не ограничиваются только ими: вертикальные крыльчатки, крыльчатки с боковыми лопастями и принудительная насосная циркуляция. Что касается реализации способа, то битумный компонент обычно размещают в смесительном резервуаре и постепенно нагревают до желательной температуры. В случае настоящего изобретения битум обычно будут нагревать до температуры в диапазоне от приблизительно 145°С до приблизительно 195°С, предпочтительно от приблизительно 165°С до приблизительно 185°С. В ходе проведения данной фазы нагревания битумный компонент обычно перемешивают или взбалтывают. Несмотря на отсутствие неблагоприятного влияния на процесс настоящего изобретения присутствия воздуха (то есть использования емкости, открытой на воздух, что, в результате, приведет к вхождению поверхности смеси в контакт с воздухом) намеренного введения воздуха (как в случае продутого или окисленного битума) для способа настоящего изобретения не требуется и, собственно говоря, не поощряется, поскольку такое добавление, в результате, наиболее вероятно, приведет к затвердеванию битумного компонента.

Сразу после достижения битумным компонентом желательной температуры добавляют блок-сополимерную композицию (описанную в настоящем документе далее) при одновременном перемешивании битумного компонента для того, чтобы получить гомогенную смесь битумного компонента и блок-сополимерной композиции.

Способ добавления и форма, в которой блок-сополимерную композицию добавляют к битумному компоненту, для изобретения также некритичны. Поэтому блок-сополимерные композиции в форме порошков, пористых гранул и/или крошки могут быть добавлены все сразу или поделены на небольшие количества или партии и добавлены с интервалами в течение короткого периода времени. В большинстве случаев блок-сополимерную композицию добавляют всю сразу в форме пористых гранул. Во время добавления блок-сополимерной композиции смесь перемешивают и выдерживают температуру, до которой нагрели битумный компонент.

Раствор эмульгатора может быть получен просто в результате добавления одного или нескольких компонентов эмульгирующей системы (эмульгаторов и минеральной кислоты в случае катионных эмульсий и эмульгаторов и оснований в случае анионных эмульсий) к воде и нагревания смеси для обеспечения растворения. Сразу после получения битумного компонента и раствора эмульгатора их перемешивают друг с другом, например, в результате раздельной, но одновременной подачи в коллоидальную мельницу. Температура битумного компонента и раствора эмульгатора будет варьироваться в зависимости от марки и уровня процентного содержания битума в эмульсии, типа эмульгатора и тому подобного. В общем случае температуры битумного компонента после добавления будут находиться в диапазоне от приблизительно 120°С до приблизительно 160°С, предпочтительно от приблизительно 135°С до приблизительно 150°С, еще более предпочтительно будут равны приблизительно 145°С, хотя при использовании высоких уровней содержания полимера может оказаться желательным и использование несколько более высоких температур. Температура раствора эмульгатора при добавлении к смеси обычно будет находиться в диапазоне от приблизительно 30°С до приблизительно 60°С, предпочтительно от приблизительно 45°С до приблизительно 50°С. Две фазы (битумный компонент и раствор эмульгатора) перемешивают друг с другом, например, в коллоидальной мельнице их подвергают интенсивному воздействию сдвиговых усилий, которые приводят к разрушению битума на небольшие глобулы. После этого на индивидуальные глобулы наносят покрытие из эмульгатора, что придает поверхности капель электрический заряд (в случае анионных или катионных эмульгаторов), и получающиеся в результате электростатические силы предотвращают коалесценцию глобул.

В общем случае битумные эмульсии по настоящему изобретению содержат от приблизительно 60 до приблизительно 75% (мас.), предпочтительно от 65 до 70% (мас.), дисперсной фазы, то есть битума плюс полимера (плюс любых других добавок), и от 40 до 25% (мас.), предпочтительно от 35 до 30% (мас.), воды или водной фазы, то есть воды плюс системы (систем) эмульгатора и любых других добавок, (при этом упомянутые количества получают при расчете на совокупные 100% дисперсной фазы плюс водной фазы).

В общем случае дисперсная фаза эмульсии будет содержать от приблизительно 99 до приблизительно 94% (мас.), предпочтительно от приблизительно 98,5 до приблизительно 95% (мас.), а еще более предпочтительно от приблизительно 97 до приблизительно 96% (мас.) битума, и от приблизительно 1,0 до приблизительно 6% (мас.), предпочтительно от приблизительно 1,5 до приблизительно 5% (мас.), еще более предпочтительно от приблизительно 2,0% (мас.) до приблизительно 4% (мас.) полимера при расчете на совокупные 100% битума плюс полимера. В случае добавления к композиции дисперсной фазы перед эмульгированием других компонентов, например других блок-сополимеров, вышеупомянутые концентрационные пределы, базирующиеся только на количествах битума плюс блок-сополимера, все равно будут соблюдаться.

Вода или водная фаза эмульсии будет содержать от приблизительно 0,3 до 0,8% (мас.), предпочтительно от приблизительно 0,4 до приблизительно 0,6% (мас.) одной или нескольких систем эмульгаторов, определенных в настоящем документе ранее, и необязательно от приблизительно 0,35 до приблизительно 0,6% (мас.), предпочтительно от приблизительно 0,45 до приблизительно 0,55% (мас.) минеральной кислоты или основания, и балансовую воду (упомянутые количества получают при расчете на совокупные 100% системы (систем) эмульгатора, минеральной кислоты или основания и воды). В случае добавления к водной фазе других компонентов, как, например, в случае добавления минеральной кислоты тогда, когда эмульгатором является амин, вышеупомянутый концентрационный предел, базирующийся только на количествах эмульгатора плюс воды, все равно будет соблюдаться.

В общем случае эмульсии, полученные при использовании полимерной композиции по настоящему изобретению, могут быть использованы во всех стандартных вариантах использования битумных эмульсий. Широкий ассортимент таких вариантов использования описывается в работе The Shell Bitumen Handbook edited by D. Whiteoak and published by Shell Bitumen U.K. in the United Kingdom in 1990, которая посредством ссылки включается в настоящий документ. Другие варианты использования данных эмульсий и дисперсий включают кровельные покрытия, межслоевые клеи для кровельных толей и рулонных материалов, связующие щебеночного уплотнения для дорожного покрытия, связующие эмульгированной гидроизоляционной битумной мастики для дорожного покрытия, добавки для дорожных покрытий из регенерированного асфальта, связующие для холодного асфальтобетона, связующие для мата из стекловолокна и тому подобное.

Перед получением эмульсий или дисперсий на водной основе рецептуры полимерных и битумных эмульсий по настоящему изобретению необязательно могут быть составлены с использованием растворителей, масел, разжижителей, антиоксидантов и других полимеров и блок-полимеров. Их рецептуры также могут быть составлены и с использованием водорастворимых загустителей, пигментов, добавок, диспергирующих пигменты, других эмульсий и дисперсий на водной основе и тому подобного. Водорастворимыми могут быть и антиоксиданты.

В одном альтернативном варианте реализации настоящего изобретения к битуму добавляют блок-сополимерную композицию для получения битумного компонента настоящего изобретения, который затем перед перемешиванием со смесью раствора эмульгатора (водной фазой) подвергают тепловой обработке. Данную тепловую обработку проводят для увеличения эффективности модифицирования полимером и для улучшения совместимости между битумом и полимером, что, в результате, приведет к получению повышенной динамической вязкости. Говоря более конкретно, битумный компонент подвергают тепловой обработке при температуре в диапазоне от приблизительно 175°С до приблизительно 220°С, в еще одном варианте реализации - от приблизительно 178°С до приблизительно 210°С, и в еще одном другом альтернативном варианте - от приблизительно 180°С до приблизительно 200°С, или из любой комбинации данных диапазонов в течение периода времени продолжительностью от приблизительно 4 до приблизительно 30 часов, в альтернативном варианте - от приблизительно 6 до приблизительно 24 часов, предпочтительно от приблизительно 10 до приблизительно 16 часов, а еще дополнительно от приблизительно 12 до приблизительно 14 часов или из любой комбинации данных диапазонов.

В типичных областях применения эмульсии применяют на поверхности пленки. Необходим
