Реферат



ттатонтy;с,-6н6л:;:)т:

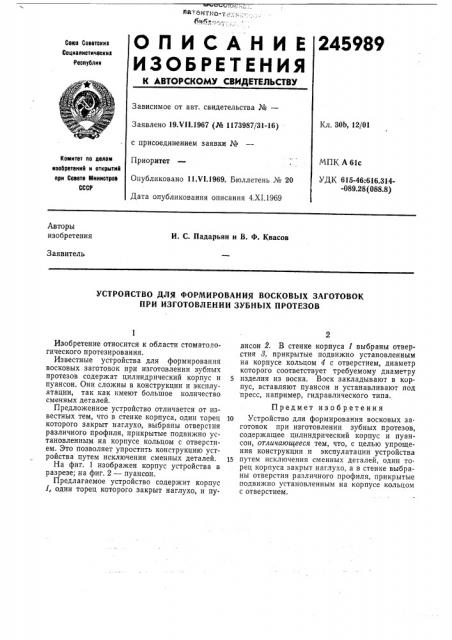

ОПИСАНИЕ 245989

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Соеетскиа

Социалистическил

Республик

Зависимое от авт. свидетельства №вЂ”

Кл. 30b, 12/01

Заявлено 19.VII.1967 (№ 1173987/31-16) с присоединением заявки №

Приоритет

Опубликовано 11.И.1969. Бюллетень № 20

МПК А 61с

УДК 615-46 616 314-089.28 (088.8) Комитет по делам изобретений и открытиб при Совете Мииистров

СССР

Дата опубликования описания 4.XI.1969

Авторы изобретения

И. С. Падарьян и В. Ф. Квасов

Заявитель

УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ВОСКОВЫХ ЗАГОТОВОК

ПРИ ИЗГОТОВЛЕНИИ ЗУБНЫХ ПРОТЕЗОВ

Изобретение относится к области стоматологического протезирования.

Известные устройства для формирования восковых заготовок при изготовлении зубных протезов содержат цилиндрический корпус и пуансон. Они сложны в конструкции и эксплуатации, так как имеют большое количество сменных деталей.

Предложенное устройство отличается от известных тем, что в стенке корпуса, один торец которого закрыт наглухо, выбраны отверстия различного профиля, прикрытые подвижно установленным на корпусе кольцом с отверстием. Это позволяет упростить конструкцию устройства путем исключения сменных деталей.

На фиг. 1 изображен корпус устройства в разрезе; на фиг, 2 — пуансон, Предлагаемое устройство содержит корпус

1, один торец которого закрыт наглухо, и пу2 ансон 2. В стенке корпуса 1 выбраны отверстия 8, прикрытые подвижно установленным на корпусе кольцом 4 с отверстием, диаметр которого соответствует требуемому диаметру

5 изделия из воска. Воск закладывают в корпус, вставляют пуансон и устанавливают под пресс, например, гидравлического типа.

Предмет изобретения

10 Устройство для формирования восковых заготовок при изготовлении зубных протезов, содержащее цилиндрический корпус и пуансон, отличающееся тем, что, с целью упрощения конструкции и экспулатации устройства

15 путем исключения сменных деталей, один торец корпуса закрыт наглухо, а в стенке выбраны отверстия различного профиля, прикрытые подвижно установленным на корпусе кольцом с отверстием.

245989

Фь 1
