Держатель, устройство для сращивания сплавлением и способ сборки оптического коннектора

Иллюстрации

Показать все

Держатель для вмещения наконечника оптического коннектора, в котором установлено короткое оптическое волокно, содержит: корпус, выполненный с возможностью удержания наконечника оптического коннектора, и крышку, соединенную с возможностью поворота с корпусом. Крышка выполнена с возможностью прижатия наконечника оптического коннектора для позиционирования короткого оптического волокна, когда крышка закрыта, посредством пылезащитного колпачка, который контактирует с наконечником оптического коннектора и закрывает наконечник оптического коннектора. Держатель выполнен с возможностью установки в устройство для сращивания сплавлением, сращивающее сплавлением короткое оптическое волокно и другое оптическое волокно в оболочке. Технический результат - возможность предохранять наконечник оптического коннектора с коротким оптическим волокном от внешних ударов или т.п. и выполнить сращивание сплавлением короткого оптического волокна без удаления наконечника оптического коннектора из держателя. 4 н. и 8 з.п. ф-лы, 25 ил.

Реферат

ОБЛАСТЬ ТЕХНИКИ

Настоящее изобретение относится к держателю, в который для защиты помещена вилка коннектора, имеющая в своем составе наконечник оптического коннектора с коротким оптическим волокном, устройству для сращивания сплавлением (аппарату для сварки) для сращивания методом сплавления короткого оптического волокна и другого оптического волокна в оболочке и способу сборки оптического коннектора в сборе, пользуясь которым собирают оптический коннектор с помощью держателя и устройства для сращивания сплавлением.

УРОВЕНЬ ТЕХНИКИ

В частных оптических проводках и т.п. требуется установка оптического коннектора на оптоволоконный кабель в полевых условиях.

В предшествующем уровне техники как один вид конструкции, соединяющей наконечник оптического коннектора с концом оптического волокна в оболочке в полевых условиях, существует оптический коннектор 110, изложенный в патентной литературе 1 (см. фиг.25).

В оптическом коннекторе 110, показанном здесь, короткое оптическое волокно 103, вставленное в наконечник 102 оптического коннектора, предварительно соединено с оптическим волокном 100 в оболочке в полевых условиях с помощью сращивания сплавлением, а сращенная сплавлением часть 105 закрыта по окружности защитным рукавом 101 и усилена.

Оптический коннектор 110 изготовлен так, что в корпусе 121 коннектора размещены соответствующие элементы, от наконечника 102 оптического коннектора до части оптического волокна 100 в оболочке, расположенного под защитным рукавом 101, закрывающим сращенную сплавлением часть 105.

Здесь, корпус 121 коннектора составлен из корпуса 122 вилки, в котором размещен наконечник 102 оптического коннектора с выступающим верхним концом, хвостовика 123, в котором размещена концевая часть оптического волокна 100 в оболочке, и цилиндрического стопорного кольца 124, один конец которого полностью вставлен в корпус 122 вилки, а другой конец которого полностью вставлен в хвостовик 123. Кроме того, наконечник 102 оптического коннектора в корпусе 122 вилки подключается к верху концевой стороны цилиндрической пружиной 125 сжатия. Эта цилиндрическая пружина 125 сжатия позволяет наконечнику 102 оптического коннектора двигаться назад при соединении коннектора так, что контактное давление между наконечником 102 оптического коннектора и наконечником противоположного оптического коннектора можно удерживать в пределах нормы.

Патентная литература 1 JP-A-2002-82257

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

ПРОБЛЕМЫ, РЕШАЕМЫЕ ИЗОБРЕТЕНИЕМ

Наконечник 102 оптического коннектора, применяемый в оптическом коннекторе 110, требует осторожного обращения. Это происходит из-за того, что короткое оптическое волокно 103, выступающее из наконечника 102, нужно предохранять от повреждения при изгибе, который может произойти при транспортировке или удерживании наконечника на месте.

Вследствие этого для выступания наконечника 102 оптического коннектора и короткого оптического волокна 103 при вводе, удерживания, т.п. наконечника на месте, можно рассмотреть применение контейнера для корпуса для размещения/удерживания в нем этих деталей.

Однако даже при применении контейнера для корпуса наконечник 102 оптического коннектора нужно обязательно вынимать из контейнера, а затем устанавливать в устройство для сращивания сплавлением, заранее подготовленное в полевых условиях, когда другое оптическое волокно 100 в оболочке сращивают сплавлением с коротким оптическим волокном 103 в полевых условиях. В результате есть опасность повреждения наконечника 102 оптического коннектора или короткого оптического волокна 103 во время необходимых операций до того, как наконечник 102 оптического коннектора будет установлен в устройство для сращивания сплавлением.

Цель настоящего изобретения - предложить держатель, способный предохранять наконечник оптического коннектора с коротким оптическим волокном от внешних ударов или т.п., и совмещать короткое оптическое волокно с местом сплавления в устройстве для сращивания сплавлением и при этом размещать в себе наконечник оптического коннектора; устройство для сращивания сплавлением, оборудованное участком, на котором выполняется процесс сплавления (участком для выполнения сплавления), на который можно установить держатель, удерживающий наконечник оптического коннектора; и участком, на котором выполняется процесс термоусаживания (участком для выполнения термоусаживания), в результате чего происходит термоусаживание трубки, закрывающей сращиваемые сплавлением части взаимных оптических волокон; и способ сборки оптического коннектора в сборе, пользуясь которым собирают оптический коннектор, с помощью держателя и устройства для сращивания сплавлением.

СРЕДСТВА РЕШЕНИЯ ПРОБЛЕМ

Настоящее изобретение решает обозначенные выше проблемы, применяя следующие ниже конфигурации от 1 до 14.

1. Держатель, содержащий в себе наконечник оптического коннектора, в который установлено короткое оптическое волокно, причем держатель располагает короткое оптическое волокно, выходящее из наконечника оптического коннектора и устанавливаемое в устройство для сращивания сплавлением, которое сращивает сплавлением короткое оптическое волокно и оптическое волокно в оболочке.

2. В держателе по п.1 выполнен паз для расположения короткого оптического волокна, выходящего из наконечника оптического коннектора.

3. В держателе по п.1 предусмотрена крышка, прижимающая наконечник оптического коннектора, для основного тела держателя, в котором выполнен участок, содержащий в себе наконечник оптического коннектора.

4. В держателе по п.3 крышка изготовлена из прозрачного материала.

5. В держателе по п.1 наконечник оптического коннектора, в который установлено короткое оптическое волокно, содержится в виде вилки коннектора, внешний периметр которой закрыт корпусом вилки.

6. В держателе по п.5 выполнена V-образная канавка для расположения короткого оптического волокна, выходящего из корпуса вилки.

7. В держателе по п.5 или 6 выполнена крышка, прижимающая корпус вилки к основному телу держателя, в котором выполнено гнездо под корпус вилки для помещения в него корпуса вилки.

8. В держателе по п.7 крышка изготовлена из прозрачного материала.

9. В держателе по п.7 или 8 крышка прижимает короткое оптическое волокно, расположенное в V-образной канавке.

10. Устройство для сращивания сплавлением, сращивающее сплавлением короткое оптическое волокно, заделанное в наконечник оптического коннектора и другое оптическое волокно в оболочке, включающее в себя участок для выполнения сплавления, оборудованный участком для установки держателя, на который устанавливают держатель по любому из пунктов 1-9.

11. В устройстве для сращивания сплавлением по п.10 устройство для сращивания сплавлением дополнительно включает в себя участок, на котором выполняют процесс термоусаживания (участок для выполнения термоусаживания), для нагрева/усадки термоусаживаемой трубки, надеваемой на внешний периметр сращиваемой сплавлением части, получаемой на участке для выполнения термоусаживания; при этом участок для выполнения сплавления оборудован участком для установки держателя, в который вставляют держатель.

12. В устройстве для сращивания сплавлением по п.11 участок, для выполнения термоусаживания имеет первый участок для выполнения термоусаживания, в котором распределение температуры нагрева происходит так, что температура нагрева термоусаживаемой трубки на стороне короткого оптического волокна выше, чем температура нагрева на стороне оптического волокна в оболочке.

13. В устройстве для сращивания сплавлением по п.12 часть участок для выполнения термоусаживания имеет второй участок для выполнения термоусаживания, на котором распределение температуры нагрева установлено так, что температура нагрева термоусаживаемой трубки в средней части выше, чем температура нагрева на концевой части.

14. Способ сборки оптического коннектора в сборе, с помощью которого собирают оптический коннектор, при котором другое оптическое волокно в оболочке сращивают сплавлением с коротким оптическим волокном при помощи сращивания сплавлением короткого оптического волокна, установленного в наконечник оптического коннектора, с другим оптическим волокном в оболочке, пользуясь устройством для сращивания сплавлением по любому из пунктов 10-13, который включает в себя этап установки оптического волокна в оболочке на участок для установки волокна в участке для выполнения сплавления в устройстве для сращивания сплавлением; этап установки держателя, удерживающего в себе вилку коннектора на участок для установки держателя в участке для выполнения сплавления; этап сращивания сплавлением короткого оптического волокна, расположенного в держателе, установленного на участок для установки держателя и оптического волокна в оболочке, расположенного на участке для установки волокна в участке для выполнения сплавления; этап получения сплавленной части с помощью сращивания сплавлением короткого оптического волокна и оптического волокна в оболочке и после этого установки защитного рукава, имеющего термоусаживаемую трубку, на сплавленную часть и этап передачи сплавленной части на участок для выполнения термоусаживания и после этого нагрева термоусаживаемой трубки защитного рукава для усадки.

ПРЕИМУЩЕСТВА ИЗОБРЕТЕНИЯ

В держателе по настоящему изобретению, когда корпус вилки, насаженный на наконечник оптического коннектора, в который установлено короткое оптическое волокно, размещен в держателе, этот держатель защищает наконечник оптического коннектора и короткое оптическое волокно от ударов и т.д., наносимых снаружи.

Кроме того, этот держатель выполнен с возможностью расположения короткого оптического волокна, установленного в наконечник оптического коннектора, в положении сплавления в устройстве для сращивания сплавлением, при этом удерживая в себе корпус вилки. Вследствие этого затруднительная операция по удалению вилки коннектора из держателя в операции сращивания сплавлением может быть исключена, а возможность выполнять операции по подаче и перемещению при сращивании сплавлением увеличивается.

В устройстве для сращивания сплавлением по настоящему изобретению выполнен участок для выполнения сплавления, оборудованный участком для установки держателя, в который устанавливают держатель. В результате короткое оптическое волокно, установленное в наконечник оптического коннектора, и другое оптическое волокно в оболочке можно взаимно сплавить, не вынимая наконечник оптического коннектора из держателя, а действенность операции по сращиванию сплавлением можно улучшить.

Кроме того, так как участок для выполнения термоусаживания, на котором термоусаживают трубку, закрывающую сращенные сплавлением части взаимных волокон, выполнен параллельно с участком для выполнения сплавления, процесс термоусаживания трубки можно выполнять, не вынимая вилку коннектора из держателя.

Согласно способу сборки оптического коннектора по настоящему изобретению оптический коннектор можно эффективно собрать, пользуясь держателем и устройством для сращивания сплавлением, без повреждения наконечника оптического коннектора и короткого оптического волокна.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

фиг.1 - вид в перспективе первого варианта осуществления держателя по настоящему изобретению.

Фиг.2 - вид в перспективе, на котором показан защитный колпачок, установленный на держатель, показанный на фиг.1.

Фиг.3 - вид в перспективе, показывающий состояние, при котором крышка держателя, показанного на фиг.1, закрыта.

Фиг.4 - частичный вид, если смотреть по стрелке А на фиг.3.

Фиг.5 - вид в перспективе второго варианта осуществления держателя по настоящему изобретению.

Фиг.6 - вид в перспективе, показывающий состояние при котором крышка держателя, показанного на фиг.1, открыта.

Фиг.7 - вид в перспективе варианта осуществления устройства для сращивания сплавлением по настоящему изобретению, если смотреть наискось сверху.

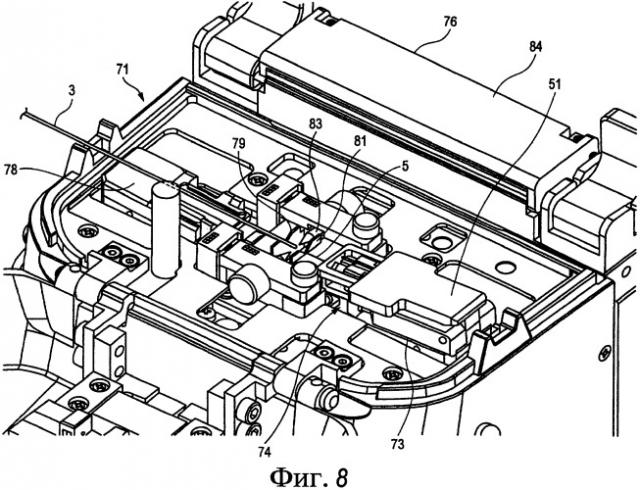

Фиг.8 - увеличенный вид участка для выполнения сплавления устройства для сращивания сплавлением по фиг.7.

Фиг.9 - увеличенный вид, показывающий участок для выполнения термоусаживания в устройстве для сращивания сплавлением по фиг.7.

Фиг.10 - перспективное изображение с пространственным разделением деталей, показывающее схемотехническую структуру оптического коннектора, собранного с помощью устройства для сращивания сплавлением по фиг.7.

Фиг.11 - перспективное изображение с пространственным разделением деталей вилки коннектора, показанной на фиг.10.

Фиг.12 - перспективное изображение с пространственным разделением деталей защитного рукава и заднего корпуса, показанных на фиг.10.

Фиг.13 - увеличенный вид сбоку защитного рукава, показанного на фиг.12.

Фиг.14 - вид в разрезе по линии В-В на фиг.13.

Фиг.15 - вид, поясняющий способ сборки оптического коннектора по настоящему изобретению.

Фиг.16 - продольный разрез оптического коннектора, изготовленного способом сборки оптического коннектора по фиг.15.

Фиг.17 - вид сбоку с пространственным разделением деталей оптического коннектора, применяемого в третьем варианте осуществления настоящего изобретения.

Фиг.18(а) представляет собой продольный разрез оптического коннектора, показанного на фиг.17, и (б) представляет собой продольный разрез соответствующей части варианта, в котором установлена защитная армирующая трубка.

Фиг.19(а) представляет собой продольный разрез наконечника оптического коннектора, показанного на фиг.18, и (b) представляет собой продольный разрез термоусаживаемой трубки, соединенной с наконечником оптического коннектора.

Фиг.20 представляет собой вид в перспективе третьего варианта осуществления держателя по настоящему изобретению.

Фиг.21 - вид в плане, показывающий состояние, при котором крышка держателя, показанного на фиг.20, закрыта.

Фиг.22 - вид спереди держателя, показанного на фиг.21.

Фиг.23 - вид в перспективе устройства для сращивания сплавлением согласно настоящему варианту осуществления, если смотреть наискось сверху.

Фиг.24 - увеличенный вид устройства для сращивания сплавлением, показанного на фиг.23, в состоянии, при котором крышка, закрывающая участок для выполнения термоусаживания, снята.

Фиг.25. - поясняющий вид сращенной сплавлением конструкции, предшествующего уровня техники.

ОПИСАНИЕ НОМЕРОВ ПОЗИЦИЙ И ЗНАКОВ

1 оптический коннектор

3 оптическое волокно в оболочке

5 короткое оптическое волокно

7 наконечник оптического коннектора

9 корпус вилки

9а суживающая диаметр часть

9b паз для зацепления

10 вилка коннектора

11 стопор

13 сплавленная часть

15 защитный рукав

17 внутреннее пространство

19 конструктивное тело

21 защитный колпачок

22 пылезащитный колпачок

23 пружина сжатия наконечника

25 термоусаживаемая трубка

27 стержень сердечника

29 клейкая трубка

31 соединительный элемент

33 рукоятка SC коннектора

35 зазор

37 защитная армирующая трубка

51 держатель

53 гнездо под вилку

54 корпус (основное тело) держателя

56 крышка

58 опорный вал вращения

61 V-образная канавка

63 держатель

71 устройство для сращивания сплавлением

73 участок для установки держателя

74 участок для выполнения сплавления

76 участок для выполнения термоусаживания

78 участок для установки волокна

79 V-образная канавка

81 V-образная канавка

83 электрод

86 первый участок для выполнения термоусаживания

87 второй участок для выполнения термоусаживания

НАИЛУЧШИЙ СПОСОБ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

Соответствующие предпочтительные варианты осуществления держателя, устройства для сращивания сплавлением и способ сборки оптического коннектора по настоящему изобретению в дальнейшем в этом документе будут объяснены подробно со ссылкой на чертежи.

Фиг.1 представляет собой вид в перспективе первого варианта осуществления держателя по настоящему изобретению, в котором крышка открыта. Фиг.2 представляет собой вид в перспективе, показывающий защитный колпачок, установленный на держатель, показанный на фиг.1. Фиг.3 представляет собой вид в перспективе, показывающий состояние, при котором крышка держателя, показанного на фиг.1, закрыта. Фиг.4 представляет собой схематический вид по стрелке А на фиг.3.

Держатель 51 первого варианта осуществления удерживает вилку 10 коннектора, в которой стопор 11 установлен на корпус 9 вилки, в который установлен наконечник оптического коннектора 7 (см. фиг.11), описанный позже, при этом на держатель 51 установлен пылезащитный колпачок 22. Таким образом, держатель 51 защищает короткое оптическое волокно 5, предварительно вставленное в наконечник оптического коннектора 7 и вилку 10 коннектора.

В держателе 51 первого варианта осуществления складная крышка 56 установлена на корпус 54 держателя (основное тело), в котором в виде полости, помещающей в себя корпус 9 вилки, выполнено гнездо 53 под вилку, открытое вверх. Складная крышка 56 закрывает гнездо 53 под вилку и при этом удерживает корпус 9 вилки, содержащийся в гнезде 53 под вилку.

Как показано штрихпунктирной линией с двумя штрихами на фиг.2, защитный колпачок 57 коробчатого типа прикреплен к переднему концу корпуса 54 держателя, из которого выступает короткое оптическое волокно 5, с возможностью съема. Данный защитный колпачок 57 коробчатого типа закрывает окрестности короткого оптического волокна 5, выходящего из корпуса 54 держателя, защищая короткое оптическое волокно 5 и корпус 9 вилки.

Защитный колпачок 57 может быть выполнен из антистатического материала.

Крышка 56 шарнирно прикреплена к задней части корпуса 54 держателя через шарнир 58, установленный в заднюю часть корпуса 54 держателя. Крышка 56 при повороте вокруг шарнира 58 открывается/закрывается в направлении стрелки (1), показанном на фиг.1.

Крышка 56 имеет почти плоскую форму, закрывающую корпус 54 держателя. Как показано на фиг.3, захватная часть 56а, за которую держатся пальцы рабочего при открытии/закрытии, выполнена на обеих сторонах крышки, выступая из них.

Кроме того, как показано на фиг.3, в крышке 56 выполнено проходящее сквозь нее окно 56b, через которое рабочий может видеть концевую часть с основанием и периферию корпуса 9 вилки, размещенного в корпусе 54 держателя.

В держателе 51 первого варианта осуществления, как показано на фиг.4, на верхней поверхности передней стороны концевой стенки 54а корпуса 54 держателя, выполнена V-образная канавка 61, через которую проходит короткое оптическое волокно 5. Таким образом, данная V-образная канавка 61 располагает и поддерживает короткое оптическое волокно 5, выходящее из корпуса 9 вилки.

Кроме того, как показано на фиг.4, когда закрывают крышку 56, она прижимает короткое оптическое волокно 5, расположенное в V-образной канавке 61, к передней стороне концевой стенки 54а.

Таким образом, в корпусе 54 держателя выполнено гнездо 53 под вилку, V-образная канавка 61, выполненная в корпусе 54 держателя, и крышка 56, прижимающая короткое оптическое волокно 5 к V-канавке 61. Затем держатель 51 устанавливают в устройство 71 для сращивания сплавлением, сращивающее сплавлением короткое оптическое волокно 5, и другое оптическое волокно 3 в оболочке (см. фиг.8) в полевых условиях, описанное позже. В то же время держатель 51 выполнен с возможностью расположения в неизменном виде короткого оптического волокна, выходящее из корпуса 9 вилки, размещенного в гнезде 53 под вилку, в положении сплавления.

Данный держатель 51, изготовленный по первому варианту осуществления держателя 51, описанному выше (когда корпус 9 вилки установлен на наконечник 7 оптического коннектора, в который предварительно установлено короткое оптическое волокно 5, помещен в держатель 51), защищает наконечник 7 оптического коннектора и короткое оптическое волокно 5 от удара и т.д., наносимых снаружи, а также облегчает обращение с ним при переноске, удерживании и т.д. на месте.

Кроме того, удерживая в себе корпус 9 вилки, держатель 51 располагает короткое оптическое волокно 5, вставленное в наконечник 7 оптического коннектора, в положении сплавления в устройстве 71 для сращивания сплавлением. Вследствие этого сложную операцию по выниманию вилки 10 коннектора из держателя 51 при сращивании сплавлением можно опустить и, таким образом, облегчается выполнение различных операций по перемещению и транспортировке при соединении сплавлением.

Кроме того, если данный держатель 51 можно установить в устройство для сращивания сплавлением, соединяющее имеющиеся в наличии оптические волокна в оболочке взаимно, не требуется подготавливать специальное устройство для сращивания сплавлением.

Кроме того, в держателе 51 первого варианта осуществления выполнена V-образная канавка 61, выполненная с возможностью расположения и поддержания короткого оптического волокна 5, выходящего из корпуса 9 вилки, а также короткого оптического волокна 5, выходящего из наконечника 7 оптического коннектора, помещенного в держателе 51, располагается точно в держателе 51 благодаря V-образной канавке 61. Вследствие этого, если держатель 51 установлен в устройство 71 для сращивания сплавлением, для расположения короткого оптического волокна 5 не требуется ни времени, ни затрат.

Кроме того, держатель 51 первого варианта осуществления изготовлен с крышкой 56 для основного тела 54 держателя, в котором выполнено открытое вверх гнездо 53 под вилку, для размещения в нем корпуса 9 вилки, причем крышка закрывает гнездо 53 под вилку, прижимая корпус 9 вилки, удерживаемый в гнезде 53 под вилку. Вследствие этого установку/выемку корпуса 9 вилки в/из держатель 51 можно производить легче с помощью открытия/закрытия складной крышки 56.

Кроме того, в держателе 51 первого варианта осуществления выполнена не только V-образная канавка 61 для расположения/поддержки короткого оптического волокна в основном теле 54 держателя, в котором выполнено открытое вверх гнездо 53 под вилку, удерживающее корпус 9 вилки, но и крышка 56 прижимает короткое оптическое волокно 5, расположенное в V-образной канавке 61.

Следовательно, короткое оптическое волокно 5, выступающее из корпуса 9 вилки, размещенного в основном теле 54 держателя, располагают с помощью V-образной канавки 61, а затем фиксируют в V-образной канавке 61 крышкой 56. Вследствие этого расположение короткого оптического волокна 5 можно выполнить безошибочно.

Кроме того, предпочтительно в крышке 56 выступающую часть выполнять на стороне, расположенной ближе к концу короткого оптического волокна 5, чем к V-образной канавке 61 таким образом, чтобы эта выступающая часть давила сверху на короткое оптическое волокно 5 в направлении V-образной канавки 61, а короткое оптическое волокно 5 устремлялось наискось вниз. Поэтому, даже если короткое оптическое волокно 5 перекрутится или т.п., это короткое оптическое волокно 5 направлено вдоль V-образной канавки 61 и готово для расположения в сращивании сплавлением.

Кроме того, в крышке 56 выполнено окно 56b, через которое рабочий может видеть концевую часть с основанием и периферию корпуса 9 вилки. Вследствие этого рабочий, не открывая крышку 56, может контролировать состояние удерживания, тип и т.д. помещенного в ней корпуса 9 вилки.

В первом варианте осуществления для облегчения осмотра корпуса 9 вилки, помещенного в основном теле 54 держателя, в крышке 56 выполнено окно 56b. В этом случае вместо выполнения оконного отверстия 56b крышку 56 можно изготовить из прозрачного материала. Когда крышка 56 выполнена из прозрачного материала таким способом, рабочий может своими глазами контролировать удерживаемый корпус 9 вилки, не открывая крышку 56.

В этом случае в держателе по настоящему изобретению место соединения основного тела 54 держателя и крышки 54 и направление открытия/закрытия крышки 56 не ограничивается конструкционными вариантами, показанными в первом варианте осуществления.

Фиг.5 представляет собой вид в перспективе второго варианта осуществления держателя по настоящему изобретению, в котором складная крышка закрыта, а защитный колпачок снят. Фиг.6 представляет собой вид в перспективе, показывающий состояние, при котором крышка держателя, показанного на фиг.5, открыта.

Держатель 63, показанный здесь, сходен с держателем по первому варианту осуществления, в котором основное тело 54 держателя имеет гнездо 53 под вилку, в котором размещен корпус 9 вилки, установленный на наконечник 7 оптического коннектора, описанный позже (см. фиг.11), а также на данный корпус 9 вилки установлен пылезащитный колпачок 22 и стопор 11, и на основное тело 54 держателя установлена складная крышка 56, закрывающая гнездо 53 под вилку.

При этом в данном держателе 63, установочное положение и направление открытия/закрытия крышки 56 усовершенствованы. В случае данного держателя 63, как показано стрелкой b на фиг.6, крышка 56 может открываться/закрываться в сторону на шарнире 58, установленном в бок концевой части основного тела 54 держателя.

Таким образом, установочное положение и направление открытия/закрытия крышки 56 в конструкции можно изменять в соответствии с основным телом 54 держателя, в которое помещен корпус 9 вилки.

Далее, ниже будет описан вариант осуществления устройства для сращивания сплавлением по настоящему изобретению.

Фиг.7 представляет собой вид в перспективе варианта осуществления устройства для сращивания сплавлением по настоящему изобретению, если смотреть сверху наискось. Фиг.8 представляет собой увеличенный вид участка для выполнения сплавления устройства для сращивания сплавлением, показанного на фиг.7. Фиг.9 представляет собой увеличенный вид, показывающий участок для выполнения термоусаживания в устройстве для сращивания сплавлением, показанного на фиг 7.

Устройство 71 для сращивания сплавлением, показанное на фиг.7-9, представляет собой такое устройство, которое сращивает сплавлением короткое оптическое волокно 5, установленное в наконечник 7 оптического коннектора с другим оптическим волокном 3 в оболочке на участке, на котором выполняются монтажные работы по прокладке оптического волокна.

Устанавливают данное устройство 71 для сращивания сплавлением, оборудованное участком 74 для выполнения сплавления, в котором участок 73 для установки держателя соответствует короткому оптическому волокну 5, размещенному в держателе 51, вместе с держателем 51, располагая волокно в положении сплавления с другим оптическим волокном 3 в оболочке, и на участке 76 для выполнения термоусаживания термоусаживаемой трубки 25, надеваемой на внешнюю периферию сплавленной части 13 (см. фиг.13), соединяющей короткое оптическое волокно 5, сращивают сплавлением на участке 74 для выполнения сплавления с другим оптическим волокном 3 в оболочке с помощью печки.

Участок 74 для выполнения сплавления выполнен на участке верхней поверхности устройства, которую закрывает складная крышка 77.

Как показано на фиг.8, на участке 74 для выполнения сплавления имеется участок 78 для установки волокна для установки на рабочее место другого оптического волокна 3 в оболочке, V-образная канавка 79, расположенная в верхней части участка 78 для установки волокна, располагающая верхний конец оптического волокна 3 в оболочке, установленного на участок 78 для установки волокна, V-образная канавка 81, располагающая верхний конец короткого оптического волокна 5, выходящего из держателя 51, установленного на участок 73 для установки держателя, и пара электродов 83, расположенных между V-образными канавками 79, 81, соответственно для сварки сплавлением взаимно состыкованных оптических волокон электрическим разрядом.

Размеры V-образной канавки 81 для расположения короткого оптического волокна 5 и V-образной канавки 61 держателя 51, находящейся на участке 73 для установки держателя, установлены для поддержки/выравнивания короткого оптического волокна 5 на прямой линии.

Держатель 51 можно установить на участок 73 для установки держателя предварительно. В этом случае рабочий берет вилку 10 коннектора, размещенную в другом контейнере, а затем вставляет эту вилку в держатель 51, установленный на участок 73 для установки держателя.

Участок 76 для выполнения термоусаживания имеет специальную складную крышку 84 и установлен рядом с участком 74 для выполнения сплавления.

Как показано на фиг.9, когда складная крышка 84 открыта, видно два участка для выполнения термоусаживания: первый участок 86 для выполнения термоусаживания и второй участок 87 для выполнения термоусаживания, размещенные параллельно.

Первый и второй участки 86, 87 для выполнения термоусаживания имеют различное распределение температуры нагрева, описанное позже соответственно, но конструкции обоих участков выполнены одинаково. Вследствие этого здесь будет описан только первый участок 86 для выполнения термоусаживания.

Первый участок 86 для выполнения термоусаживания оборудован участком 88 нагрева, в котором установлена печка (не показана) для нагрева термоусаживаемой трубки 25, участком 89 установки держателя для расположения/установки держателя 51, содержащего в себе вилку 10 коннектора, и участком 90 установки волокна.

Хотя на фиг.9 на участке 89 установки держателя не показана складная крышка 91, блокирующая выход оптического волокна в оболочке и корпуса 9 вилки, она установлена на участок 89 установки держателя и участок 90 установки волокна, соответственно.

На первом участке 86 для выполнения термоусаживания распределение температуры нагрева печки установлено так, что температура нагрева термоусаживаемой трубки 25 на стороне короткого оптического волокна 5 (со стороны вилки 10 коннектора) выше, чем на стороне оптического волокна 3 в оболочке.

На втором участке 87 для выполнения термоусаживания распределение температуры нагрева печки установлено так, что температура нагрева термоусаживаемой трубки 25 в средней части выше, чем в концевой части.

Первый участок 86 для выполнения термоусаживания представляет собой конструкцию, подходящую для защитного рукава 15, в котором концевая часть термоусаживаемой трубки 25 соединена с соединительным элементом 31 или т.п., описан позже. Тепло, получаемое от печки, распределяется так, что сначала нагревается и усаживается сторона короткого оптического волокна, а затем нагревается и усаживается другая сторона оптического волокна. Вследствие этого пустоты, создаваемые в термоусаживаемой трубке 25 во время нагрева, выходят из концевой части со стороны другого оптического волокна.

Кроме того, если выполнен второй участок 87 для выполнения термоусаживания, нагрев можно использовать даже при взаимном соединении оптических волокон в обычной оболочке. В этом случае тепло, получаемое от нагревателя, распределяется так, что центральная часть термоусаживаемой трубки 25 нагревается до высокой температуры и усаживается, а затем концевая часть нагревается и усаживается. Вследствие этого пустоты, создаваемые в термоусаживаемой трубке 25 во время нагрева, выходят наружу из обоих концов.

Устройство 71 для сращивания сплавлением, описанное выше, оборудовано участком 74 для выполнения сплавления, в который установлен участок 73 для установки держателя, в который установлен держатель 51, вмещающий в себя наконечник 7 оптического коннектора. В результате короткое оптическое волокно 5, вставляемое в наконечник 7 оптического коннектора, можно срастить сплавлением с другим оптическим волокном 3 в оболочке, не вынимая наконечник 7 оптического коннектора из держателя 51, а действенность операции сращивания сплавлением может улучшиться.

Кроме того, так как параллельно с участком 76 для выполнения термоусаживания, на котором происходит термоусаживание трубки 25, закрывающей сплавленные части общих волокон, выполнен участок 74 для выполнения сплавления, термоусаживание термоусаживаемой трубки 25 можно быстро выполнить в том же устройстве для 71 сращивания сплавлением. В этом случае, так как участок 76 для выполнения термоусаживания оборудован участком 89 для установки держателя, в который можно установить держатель 51, удерживающий вилку 10 коннектора (подобно участку 73 для установки держателя на участке 74 для выполнения сплавления), термоусаживаемую трубку 25 можно термически усадить на сплавленной части 13, выходящей из держателя 51 при адекватном распределении температуры нагрева, помещая/располагая держатель 51 на участок 89 для установки держателя после сплавления.

Кроме того, так как выполнен второй участок 87 для выполнения термоусаживания, распределение температуры на котором уже описано, в общем случае можно использовать одно устройство для сращивания сплавлением при соединении короткого оптического волокна, имеющего вилку соединителя, с другим оптическим волокном в оболочке, сращивании сплавлением оптических волокон в оболочке и для нагрева термоусаживаемой трубки после соединения обоих волокон. Вследствие этого нет необходимости изготавливать специальное устройство для сращивания сплавлением.

Кроме того, в устройстве 71 для сращивания сплавлением два участка 86, 87 для выполнения термоусаживания, каждый из которых имеет различное распределение температуры нагрева термоусаживаемой трубки 25, выполнены в виде участка 76 для выполнения термоусаживания. Вследствие этого нагрев, соответствующий способу заделки термоусаживаемой трубки 25, можно выполнить выбором любого из участков 76 для выполнения термоусаживания.

В соответствующих вариантах осуществления держателя показана такая конструкция, в которой крышка установлена на основное тело держателя. При этом складную крышку устройства для сращивания сплавлением можно использовать в качестве такой крышки.

Далее, ниже со ссылкой на фиг.10-14 и фиг.16. будет описан способ сборки оптического коннектора в соответствие с настоящим изобретением.

Фиг.10 представляет собой перспективное изображение с пространственным разделением деталей, показывающее схемотехническую структуру оптического коннектора, собранного с помощью устройства для сращивания сплавлением с фиг.7. Фиг.11 представляет собой перспективное изображение с пространственным разделением деталей вилки коннектора, показанной на фиг.10. Фиг.12 представляет собой перспективное изображение с пространственным разделением деталей защитного рукава и заднего корпуса, показанных на фиг.10. Фиг.13 представляет собой увеличенный вид сбоку защитного рукава, показанного на фиг.12. Фиг.14 представляет собой вид в разрезе по линии В-В на фиг.13. Фиг.15 представляет собой вид, поясняющий способ сборки оптического коннектора по настоящему изобретению. Фиг.16 представляет собой продольный разрез оптического коннектора, изготовленного способом сборки по фиг.15.

Оптический коннектор 1 установлен на концевую часть оптического волокна 3 в оболочке в полевых условиях. Как показано на фиг.10, оптический коннектор 1 включает в себя: вилку 10 коннектора, в которой наконечник 7 оптического коннектора вставлен в корпус 9 вилки; рукоятку 33 SC коннектора, установленную на внешний периметр вилки 10 коннектора; защитный рукав 15, закрывающий по окружности сплавленную в полевых условиях часть 13 (см. фиг.13) между коротким оптическим волокном 5, вставленным в наконечник 7 оптического коннектора, и оптическим волокном 3 в оболочке; задний корпус 18, имеющий внутреннее пространство 17, в котором расположен защитный рукав 15, верхний конец которого соединен неразъемно с корпусом 9 вилки; и защитный колпачок 21, в котором размещена концевая часть с окрестностями оптического волокна 3 в оболочке, сплавленного с коротким оптическим волокном 5, защищающий оптическое волокно 3 в оболочке, верхний конец которого соединен неразъемно с основанием заднего корпуса 18.

Как показано на фиг.11, вилка 10 коннектора имеет: наконечник 7 оптического коннектора, в который предварительно вставлено короткое оптическое волокно 5; корпус 9 вилки, вмещающий/удерживающий наконечник 7 оптического коннектора; фактически цилиндрический стопор 11, установленный в отверстие корпуса 9 вилки на основании концевой стороны, в которое вставлен и наконечник 7 оптического коннектора; сжатую пружину 23 для прижатия наконечника, установленную между стопором 11 и частью 7b, увеличивающей д
