Устройство обработки информации, способ обработки информации и компьютерная программа

Устройство обработки информации, способ обработки информации и компьютерная программа

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройствам обработки информации, способам обработки информации и компьютерным программам. В частности, настоящее изобретение относится к устройству обработки информации, способу обработки информации и компьютерной программе для использования данных, поставленных из-за пределов домашней сети, в устройстве, включенном в домашнюю сеть.

Уровень техники

С распространением PC (ПК, персональных компьютеров) и цифровых домашних бытовых устройств появилась возможность взаимного соединения этих устройств через домашнюю IP (ПИ, протокол Интернет) сеть и совместно использовать и наслаждаться цифровым содержанием, таким как видеоданные, аудиоданные и изображения. Например, технология DLNA (ААЦС, Альянс активной цифровой сети) определяет техническую спецификацию и руководство по осуществлению совместного использования цифрового содержания в этих цифровых устройствах так, чтобы обеспечивалась возможность взаимного соединения устройств различных поставщиков друг с другом, и ААЦС стали использовать как отраслевой стандарт для домашних ПИ сетей.

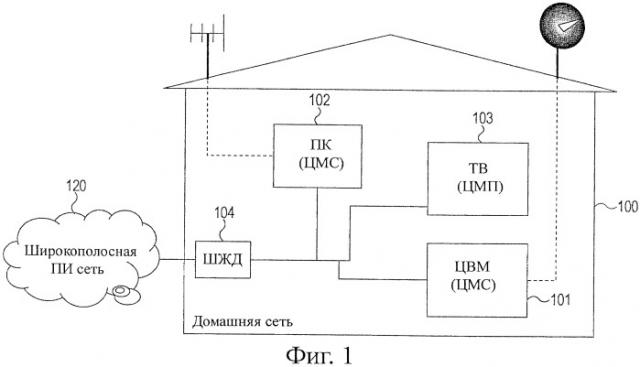

На фиг.1 показан пример домашней сети 100, предложенной ААЦС. DVR (ЦВМ, цифровой видеомагнитофон) 101 и ПК 102 со встроенным TV (ТВ, телевизионным) тюнером, как устройства записи цифрового видеосодержания, обеспечивают возможность приема спутниковой и наземной аналоговой широковещательной передачи и цифровой широковещательной передачи и записывают и сохраняют вещательные программы на встроенных устройствах записи на жестком диске. В ААЦС устройство, которое сохраняет содержание и которое предоставляет содержание в устройства домашней сети, называется цифровым мультимедийным сервером (DMS, ЦМС). На фиг.1 ЦВМ 101 и ПК 102 представляют собой ЦМС.

ЦМС позволяет выполнять потоковую передачу, например, видеосодержания ТВ программы, записанной на жестком диске, в цифровой мультимедийный проигрыватель (DMP, ЦМП), подключенный через домашнюю ПИ сеть. Цифровой мультимедийный проигрыватель (ЦМП) представляет собой устройство, которое принимает содержание от ЦМС и воспроизводит содержание.

В примере, показанном на фиг.1, ЦМП выполнен на основе ТВ 103, и, например, используя инфракрасный пульт дистанционного управления ТВ 103 или тому подобное, пользователь может управлять ТВ 103 для воспроизведения видеосодержания, сохраненного в ПК 102 или ЦВМ 101, размещенном в удаленном помещении. Следует отметить, что шлюз 104 жилого дома (RG, ШЖД), который используется как устройство соединения с сетью в случае, когда устройство, установленное в доме, связано с широкополосной ПИ сетью 120, такой как Интернет, применяется как мостик для соединения ПИ устройства, установленного в доме, в примере использования ААЦС.

Также можно видеть революционные изменения в радиовещательных системах, и при этом начинают коммерчески использоваться услуги IPTV (ТВПИ, телевидение через ПИ), VOD (ВПТ, видео по требованию) и т.д., в которых видеосодержание передают через широкополосные ПИ сети, которое до настоящего времени передавали, используя наземные волны или спутники. На фиг.2 показана схема услуг ТВПИ и ВПТ.

В доме установлена STB (ТВП, телевизионная приставка) 105, которая позволяет принимать через ШЖД (шлюз жилого дома) 104 и через широкополосную ПИ сеть 120 содержание, основанное на услугах, предоставляемых различными серверами 121 al-an, услугах ТВПИ и услугах ВПТ, предоставляемых серверами 122 bl-bn. ТВП (телевизионная приставка) 105 имеет функцию приема видеоинформации, функции выполнения приложений, необходимых для передачи и приема команды, декодирования MPEG (ЭГДИ, Экспертная группа по вопросам движущегося изображения) и воспроизведения принятых данных и т.д.

Шлюз жилого дома (ШЖД) 104 в некоторых случаях, принимает услуги (содержание), предоставляемые множеством серверов 121 предоставления услуги ТВПИ или серверов 122 предоставления услуги ВПТ через одного и того же агента, например, компанию предоставления линии доступа, такую как телефонная компания или компания кабельного телевидения, и в других случаях отдельно принимает отдельные услуги. Однако необходимо, чтобы сама ТВП (телевизионная приставка) 105, используемая пользователем, была выполнена как система, поддерживающая услугу назначения соединения ТВПИ.

Такие услуги, как ТВПИ и ВПТ, получат распространение в будущем, аналогично обычному совместному использованию и просмотру устройствами ААЦС содержания широковещательной ТВ передачи, как обычной широковещательной передачи, при этом у пользователя возникает потребность использования видеосодержания, предоставляемого через услуги ТВПИ в устройства ААЦС.

В качестве решения для удовлетворения такого требования можно рассмотреть способ, в котором в домашнем устройстве соединения с сетью предусмотрено устройство, имеющее жесткий диск большой емкости, такое как домашний сервер, который загружает видеосодержание через услугу ТВПИ и обеспечивает возможность совместного использования видеосодержания в домашней сети, или способ, в котором протокол, формат носителя и т.д. услуги ТВПИ преобразуются в шлюзе жилого дома (ШЖД) в протокол и формат носителя устройства ААЦС и услуги ТВПИ. Следует отметить, что модуль, внедренный в домашнюю сеть, который выполняет обработку преобразования формата, описан в Патентном документе 1.

Однако в прежнем случае требуется время для загрузки и временного сохранения в домашнем сервере, поэтому раньше было трудно наслаждаться видеосодержанием, когда это требовалось, что возможно в услуге "видео по требованию", и этот подход не подходит для оперативного просмотра. В последней конфигурации, в которой обработка выполняется шлюзом жилого дома (ШЖД), необходимо, чтобы шлюз жилого дома (ШЖД) выполнял преобразование протокола и преобразование мультимедийных данных, для чего требуется использовать высокоэффективные аппаратные средства, при этом программное обеспечение становится сложным, и ШЖД становится дорогим.

Обычно, во многих случаях, ШЖД поставляется компанией, предоставляющей линию доступа (телефонная компания или тому подобное) к широкополосной сети, и это становится препятствием в случае, когда услуги ТВПИ предоставляют в открытой сети Интернет, например услуги ТВПИ, доступные для пользователя, ограничены поставщиком, предоставляющим линию доступа. Хотя можно предоставить новое устройство межсетевого шлюза в домашней ПИ сети отдельно от шлюза жилого дома (ШЖД), в этом случае, в зависимости от топологии сети, потоковые данные содержания передают, дублируя их в домашней сети так, что возникает такая ситуация, в которой полоса домашней сети используется бесполезно.

Следует отметить, что пример соединения между устройством ААЦС в домашней сети и услугой распространения содержания в Интернет может быть представлен технологией Viiv (зарегистрированный товарный знак) американской корпорации U.S. Intel Corporation. Viiv рассматривается как платформа, состоящая из аппаратных средств ПК и программного обеспечения, и предназначена для просмотра потоковых данных содержания из Интернет в ПК, используя двухъядерное высокоэффективное CPU (ЦПУ, центральное процессорное устройство). Одновременно Viiv имеет функцию ААЦС и используется как мультимедийный сервер ААЦС, который выполняет потоковую передачу данных содержания, временно загруженного из Интернет в ПК, в другое устройство ААЦС.

Патентный документ 1: Находящаяся на экспертизе публикация заявки на японский патент (Перевод заявки РСТ) №2005-531231.

Сущность изобретения

Как описано выше, в случае когда содержание, предоставленное услугами ТВПИ или услугами ВПТ, должно также использоваться устройством ААЦС аналогично широковещательному ТВ содержанию, как обычная широковещательная передача, в существующих конфигурациях сети необходимо заранее загружать содержание в цифровой мультимедийный сервер (ЦМС), такой как ПК, ЦВМ или тому подобное в домашней сети, или обеспечить в шлюзе жилого дома (ШЖД) функции преобразования мультимедийных данных и протокола. Первый случай не обеспечивает характеристики режима реального времени, поэтому он не подходит для обработки воспроизведения при потоковой передаче данных или тому подобное, и последний случай приводит к проблеме повышения стоимости.

Настоящее изобретение было выполнено с учетом описанных выше проблем, и его цель состоит в том, чтобы предоставить устройство обработки информации, способ обработки информации и компьютерную программу, с помощью которых возможно просматривать содержание, предоставленное внешним сервером, находящимся вне домашней сети, например, с помощью услуги ТВПИ, при использовании существующего устройства ААЦС в, например, среде соединения с открытой сетью Интернет, которая не зависит от инфраструктуры, такой как линия доступа и межсетевой шлюз Интернет.

Техническое решение

Первый аспект в соответствии с настоящим изобретением направлен на устройство обработки информации, отличающееся тем, что содержит:

блок передачи данных, который выполняет обработку передачи данных через домашнюю сеть; и

блок обработки данных, который выполняет обработку приема услуги предоставления содержания, оказываемой внешним сервером, находящимся вне домашней сети, используя информацию отображения, в котором внешний сервер установлен как виртуальное устройство домашней сети,

и отличающееся тем, что:

блок обработки данных выполнен с возможностью управлять обработкой nPVR (сПВЗ, сетевая персональная видеозапись), выполняемой как специфичная для пользователя обработка записи содержания, предоставляемого внешним сервером.

Кроме того, вариант выполнения устройства обработки информации в соответствии с настоящим изобретением отличается тем, что блок обработки данных выполнен с возможностью выполнения обработки приема содержания, распространяемого с многоадресной передачей при приеме широковещательной телевизионной передачи, предоставляемой внешним сервером, и выполнения обработки переключения на распространение с одноадресной передачей в соответствии с обработкой сПВЗ (сетевая персональная видеозапись), выполняемой как специфичная для пользователя обработка записи содержания.

Кроме того, вариант выполнения устройства обработки информации в соответствии с настоящим изобретением отличается тем, что блок обработки данных выполнен с возможностью выполнения обработки отправки сообщения ухода IGMP (ПУГИ, Протокол управления группами Интернет), как сообщения в соответствии с ПУГИ, во внешний сервер или в сервер управления в случае, когда требуется начать прием содержания для распространения с одноадресной передачей.

Кроме того, вариант выполнения устройства обработки информации в соответствии с настоящим изобретением отличается тем, что блок обработки данных выполняет обработку, обеспечивающую выполнение записи содержания, которое будет записано в средстве сохранения внешнего сервера или другого внешнего сервера в случае выполнения сПВЗ (сетевая персональная видеозапись).

Кроме того, вариант выполнения устройства обработки информации в соответствии с настоящим изобретением отличается тем, что блок обработки данных выполнен с возможностью выполнения при обработке приема из внешнего сервера списка содержания, соответствующего содержанию, для которого может быть выполнена сПВЗ (сетевая персональная видеозапись), обработки получения списка содержания, выбранного в соответствии с предоставленной конфигурацией, на основе профиля пользователя или профиля клиента, предоставленного во внешний сервер.

Кроме того, вариант выполнения устройства обработки информации в соответствии с настоящим изобретением отличается тем, что блок обработки данных выполнен с возможностью, в случае выполнения сПВЗ (сетевая персональная видеозапись), выполнять обработку вывода информации выбора содержания или информации, определяющей время записи в EPG (ЭПП, электронная программа передач), во внешний сервер или в сервер управления.

Кроме того, второй аспект в соответствии с настоящим изобретением направлен на способ обработки информации, выполняемый в устройстве обработки информации, отличающийся выполнением этапа передачи данных, в котором блок передачи данных выполняет обработку передачи данных через домашнюю сеть; и этапа приема содержания, в котором блок обработки данных выполняет обработку приема содержания, предоставленного внешним сервером, находящимся вне домашней сети, при использовании информации отображения, в котором внешний сервер установлен как виртуальное устройство домашней сети; и этапа управления записью содержания, в котором блок обработки данных управляет обработкой сПВЗ (сетевая персональная видеозапись), выполняемой как специфичная для пользователя обработка записи содержания, предоставленного внешним сервером.

Кроме того, вариант выполнения способа обработки информации в соответствии с настоящим изобретением отличается тем, что блок обработки данных выполняет обработку приема содержания, распространяемого с многоадресной передачей при приеме широковещательной ТВ передачи, предоставленной внешним сервером, и выполняет обработку переключения на распространение с одноадресной передачей в соответствии с обработкой сПВЗ (сетевая персональная видеозапись), выполняемой как специфичная для пользователя обработка записи содержания.

Кроме того, вариант выполнения способа обработки информации в соответствии с настоящим изобретением отличается тем, что блок обработки данных выполняет обработку отправки сообщения ухода ПУГИ (Протокол управления группами Интернет), как сообщения в соответствии с ПУГИ, во внешний сервер или в сервер управления, в случае когда требуется начать прием содержания для распространения с одноадресной передачей.

Кроме того, вариант выполнения способа обработки информации в соответствии с настоящим изобретением отличается тем, что блок обработки данных выполняет обработку, обеспечивающую выполнение записи содержания, которое будет записано в средстве сохранения внешнего сервера или другого внешнего сервера в случае выполнения сПВЗ (сетевая персональная видеозапись).

Кроме того, вариант выполнения способа обработки информации в соответствии с настоящим изобретением отличается тем, что блок обработки данных выполняет обработку приема из внешнего сервера списка содержания, соответствующего содержанию, для которого может быть выполнена сПВЗ (сетевая персональная видеозапись), обработку получения списка содержания, выбранного в соответствии с предоставленной конфигурацией на основе профиля пользователя или профиля клиента, предоставленного во внешний сервер.

Кроме того, вариант выполнения способа обработки информации в соответствии с настоящим изобретением отличается тем, что блок обработки данных, в случае выполнения сПВЗ (сетевая персональная видеозапись), выполняет обработку вывода информации выбора содержания или информации, определяющей время записи в ЭПП (Электронная программа передач), во внешний сервер или в сервер управления.

Кроме того, третий аспект в соответствии с настоящим изобретением направлен на компьютерную программу, инициирующую выполнение обработки информации в устройстве обработки информации, отличающуюся тем, что она инициирует выполнение:

этапа передачи данных, на котором инициируют выполнение блоком передачи данных обработки передачи данных через домашнюю сеть; и

этапа приема содержания, на котором инициируют выполнение блоком обработки данных обработки приема содержания, предоставленного внешним сервером, находящимся вне домашней сети, при использовании информации отображения, в котором внешний сервер установлен как виртуальное устройство домашней сети; и

этапа управления записью содержания, на котором инициируют выполнение блоком обработки данных управления обработкой сПВЗ (сетевая персональная видеозапись), выполняемой как специфичная для пользователя обработка записи содержания, предоставленного внешним сервером.

Кроме того, четвертый аспект в соответствии с настоящим изобретением направлен на устройство обработки информации, которое принимает содержание, относящееся к ТВПИ, предоставленное через сеть общего пользования, отличающееся тем, что содержит:

средство установки внешнего сервера, связанного с сетью общего пользования, как виртуальное устройство домашней сети; и

средство управления, предназначенное для управления обработкой записи или воспроизведения содержания во внешнем сервере через сеть общего пользования так, что внешний сервер выполняет функцию персонального видеомагнитофона, который записывает или воспроизводит специфичное для пользователя содержание.

Кроме того, пятый аспект в соответствии с настоящим изобретением направлен на устройство обработки информации, которое принимает содержание, предоставленное через сеть общего пользования, отличающееся тем, что содержит:

средство установления внешнего сервера как виртуального устройства домашней сети, причем внешний сервер представляет собой сервер, связанный с сетью общего пользования и предоставленный вне домашней сети, выполненной на стороне пользователя; и

средство управления, предназначенное для управления обработкой воспроизведения содержания во внешнем сервере через сеть общего пользования, для осуществления одноадресной передачи, в которой конкретное содержание предоставляют только конкретному пользователю.

Кроме того, шестой аспект в соответствии с настоящим изобретением направлен на устройство обработки информации, которое принимает содержание, предоставленное через сеть общего пользования, отличающееся тем, что содержит:

средство установления внешнего сервера как виртуального устройства домашней сети, внешний сервер представляет собой сервер, связанный с сетью общего пользования и находящийся вне домашней сети, выполненной на стороне пользователя; и

средство управления, предназначенное для управления обработкой записи или воспроизведения содержания во внешнем сервере через сеть общего пользования так, что внешний сервер выполняет функцию персонального видеомагнитофона, который записывает содержание пользователя.

Следует отметить, что компьютерная программа в соответствии с настоящим изобретением представляет собой компьютерную программу, которая может быть предоставлена, например, в компьютерной системе, позволяющей выполнять различные программные коды через носитель данных или среду передачи данных, которая предоставляет программу в считываемом компьютером формате. При предоставлении такой программы в считываемом компьютером формате в компьютерной системе осуществляется обработка в соответствии с программой.

Другие цели, свойства и преимущества в соответствии с настоящим изобретением будут очевидными из более подробного описания изобретения, основанного на описанных ниже вариантах выполнения в соответствии с настоящим изобретением и прилагаемых чертежах. Следует отметить, что в данном описании система представляет собой логически комбинированную конфигурацию множества устройств и не ограничена случаем, в котором составляющие устройства находятся в пределах одного корпуса.

Предпочтительные эффекты

В соответствии с конфигурацией в соответствии с настоящим изобретением для ЦМП, как для устройства воспроизведения содержания, которое представляет собой устройство - клиент домашней сети, обеспечивается возможность принимать содержание из сервера предоставления содержания, находящегося вне домашней сети, и воспроизводить содержание. Таким образом, домашний межсетевой шлюз МПП, который является устройством обработки информации в соответствии с настоящим изобретением, выполняет обмен данными с сервером предоставления содержания, чтобы отобразить сервер предоставления содержания как виртуальное устройство домашней сети и в ответ на прием запроса открыть устройство от устройства воспроизведения содержания в домашней сети, домашний межсетевой шлюз МПП предоставляет в устройство воспроизведения содержания информацию сервера из сервера предоставления содержания, как информацию устройства, которому разрешено принять услугу. Кроме того, обеспечивается возможность управлять обработкой сПВЗ (сетевая персональная видеозапись), выполняемой как специфичная для пользователя обработка записи содержания, предоставленного внешним сервером.

Краткое описание чертежей

На фиг.1 показана схема, представляющая пример домашней сети, предложенной ААЦС.

На фиг.2 показана схема услуг ВПТ и ТВПИ.

На фиг.3 показана схема, поясняющая конфигурацию примера информационной системы связи в соответствии с настоящим изобретением.

На фиг.4 показана схема, поясняющая функциональные компоненты в соответствии с руководством ААЦС, которому соответствуют устройства ААЦС.

На фиг.5 показана схема, поясняющая конфигурацию аппаратных средств примера домашнего межсетевого шлюза МПП.

На фиг.6 показана схема, поясняющая программные модули домашнего межсетевого шлюза МПП.

На фиг.7 показана схема, поясняющая последовательность процедуры подписки на СП (ТВПИ).

На фиг.8 показана схема, поясняющая последовательность процедуры подписки на СП (ТВПИ).

На фиг.9 показана схема, поясняющая последовательность использования содержания, предоставленного СП (ТВПИ).

На фиг.10 показана схема, поясняющая последовательность использования содержания, предоставленного СП (ТВПИ).

На фиг.11 показана схема, кратко поясняющая передачу данных при обработке использования содержания.

На фиг.12 показана схема, поясняющая программные модули домашнего межсетевого шлюза МПП.

На фиг.13 показана схема, поясняющая последовательность использования содержания, предоставленного СП (ТВПИ).

На фиг.14 показана схема, представляющая пример экрана обслуживания, предоставленного СП (ТВПИ) и отображения экрана в случае потоковой обработки воспроизведения.

На фиг.15 показана схема, поясняющая компоненты функции терминала ТВПИ, которая представляет собой функцию, необходимую для приема услуги ТВПИ.

На фиг.16 показана схема, поясняющая ФУСВ, ДПА и СП, которые представляют собой основные функции IMS (МПП, мультимедийная подсистема ПИ).

На фиг.17 показана схема, поясняющая функции, используемые в конфигурации сети для приема услуги ТВПИ в устройстве в домашней сети.

На фиг.18 показана схема, поясняющая обработку управления качеством данных передачи данных.

На фиг.19 показана схема, поясняющая последовательность обмена данных, выполняемого клиентом для приема услуги ТВПИ.

На фиг.20 показана схема, поясняющая последовательность обмена данных, выполняемого клиентом для приема услуги ТВПИ.

На фиг.21 показана схема, поясняющая последовательность обмена данных, выполняемого клиентом для приема услуги ТВПИ.

На фиг.22 показана схема, поясняющая последовательность обмена данных, выполняемого клиентом для приема услуги ТВПИ.

На фиг.23 показана схема, поясняющая последовательность обмена данных, выполняемого клиентом для приема услуги ТВПИ.

На фиг.24 показана схема, поясняющая последовательность обработки соединения с сетью клиента для приема услуги ТВПИ.

На фиг.25 показана схема, поясняющая последовательность обработки соединения с сетью клиента для приема услуги ТВПИ.

На фиг.26 показана схема, поясняющая последовательность обработки соединения с сетью клиента для приема услуги ТВПИ.

Подробное описание изобретения

Ниже, со ссылкой на чертежи, будут подробно описаны устройство обработки информации, способ обработки информации и компьютерная программа в соответствии с настоящим изобретением. Описание будет приведено в отношении следующих элементов.

1. Конфигурация приема услуги ТВПИ устройством в домашней сети

2. Описание функций, применяемых к услуге ТВПИ

3. Конкретные примеры обработки услуги ТВПИ

3-1. Конкретный пример обработки передачи данных

3-2. Конкретный пример обработки различных типов услуг

1. Конфигурация приема услуги ТВПИ устройством в домашней сети

Вначале со ссылкой на фиг.3 будет описана конфигурация примера информационной системы передачи данных в соответствии с настоящим изобретением. Системы услуги ТВПИ были разработаны и представлены для коммерческого использования различными поставщиками, такими как американская корпорация U.S. Microsoft Corporation. В этом варианте выполнения будет дано описание примера, в котором применяется конструкция услуги ТВПИ, в которой используется мультимедийная подсистема ПИ (МПП).

МПП была первоначально разработана 3GPP (ПП3П, Проект партнерства 3-го поколения), который представляет собой проект стандартизации 3-го поколения систем мобильной связи, как основной технологии предоставления, например, систем конференции при полудуплексной связи, которая обеспечивает возможность сеанса связи между тремя или больше сотовыми телефонами, передачи данных, таких как мгновенные сообщения, и дополнительные мультимедийные услуги в услугах голосовой телефонии в инфраструктуре беспроводной связи для сотовых телефонов.

МПП основана на технологиях ПИ и в высокой степени совместима с инфраструктурой Интернет для фиксированных систем передачи данных. На пути к интегрированию инфраструктуры кабельных и беспроводных сетей передачи данных, называемому FMC (СФМ, сближение фиксированной и мобильной связи), внимание уделяют системам ТВПИ, в которых используют МПП.

МПП составлена из функциональных элементов, таких как домашняя подсистема абонента (HSS, ДПА) и сервер приложений (AS, СП), с функциональным компонентом под названием CSCF (ФУСВ, функция управления сеансом вызова), как центральная часть, которая основана на SIP (ПИС, протокол инициирования сеанса) определенный RFC-3261 IETF (ЦГИПИ, Целевая группа инженерной поддержки Интернет).

Сеть 230 МПП, показанная на фиг.3, включает в себя ФУСВ 231, ДПА 232 и СП (ТВПИ) 233 как отдельные функциональные элементы и предоставляет услуги для сотового телефона 260 через сеть 240 мобильной телефонной связи.

ФУСВ 231 выполняет регистрацию пользователя и управление установлением сеанса на основе ПИС (протокол инициирования сеанса). Кроме того, она выполняет активацию обработки услуг, необходимой в соответствии с установкой профиля пользователя, зарегистрированного в ДПА 232. ДПА 232 включает в себя базы данных для управления ID (ИД, идентификаторами) пользователя, используемыми в МПП, управления профилями услуг, на которые подписывается каждый пользователь, управления информацией аутентификации, управления разрешениями использования каждой услуги МПП и управления движениями пользователя. СП 233 представляет собой сервер, который выполняет обработку отдельных услуг, и он активируется ФУСВ 231 в соответствии с состоянием подписки на услугу каждого пользователя для оказания услуги пользователю.

Как описано выше, в МПП терминал, для которого был установлен ИД пользователя, обращается к ФУСВ 231, чтобы выполнить регистрацию терминала и управление установлением сеанса, при этом необходимые услуги активируют в соответствии с установками профиля пользователя, зарегистрированного в ДПА 232, и СП 233 фактически выполняет обработку отдельных услуг.

Например, представительным примером услуги, в которой используется МПП, является "полудуплексная связь". При "полудуплексной связи" терминал пользователя имеет возможность соединения с сервером приложений (СП), который выполняет услугу "полудуплексной связи" в сети 230 МПП, устанавливает сеансы с множеством элементов СП с зарегистрированными элементами группы и выполняет сеанс связи между элементами через сервер передачи, используя VoIP (ГпПИ, Голос по ПИ).

В услуге просмотра ТВПИ используется СП для услуги ТВПИ, установленной в сети 230 МПП. СП (ТВПИ) 233, показанный на фиг.3, соответствует СП, который выполняет услугу ТВПИ. СП 233 фактически выполняет услугу для терминала пользователя совместно с услугой 250 ТВПИ, как сущность, которая выполняет услугу ТВПИ, то есть сущность, которая предоставляет содержание.

Услуга 250 ТВПИ включает в себя сервер 251 ЭПП, который представляет собой сервер, который предоставляет ЭПП (электронная программа передач), то есть информационную программу передач, такую как список содержания, и видеосервер 252, который представляет собой сервер, который предоставляет видеосодержание, и он осуществляет услугу предоставления списка содержания и услуги предоставления содержания в терминал пользователя при взаимодействии между соответствующими серверами и СП (ТВПИ) 233 сети 230 МПП.

В системе в соответствии с настоящим изобретением домашняя сеть 210, в ее базовой конфигурации, выполнена как обычная домашняя сеть, описанная выше со ссылкой на фиг.1 и 2, то есть с использованием существующих устройств ААЦС (Альянс активной цифровой сети). На фиг.3 показан шлюз 211 жилого дома (ШЖД), используемый как мостик, который представляет собой устройство соединения с сетью, предназначенное для соединения устройства в домашней сети с широкополосной ПИ сетью 221, домашний межсетевой шлюз 212 МПП, который выполняет обработку, разрешающую устройству в домашней сети 210 (например, устройству воспроизведения содержания, такому как ТВ (ЦМП) 213) использовать услугу, предоставляемую сервером, находящимся вне домашней сети, и ТВ 213, применяемый как цифровой мультимедийный проигрыватель (ЦМП), который представляет собой устройство - клиент, которое принимает и воспроизводит содержание.

Широкополосная ПИ сеть 220 представляет собой сеть, такую как Интернет, которая обеспечивает возможность взаимной передачи данных между услугой 250 ТВПИ, сетью 230 МПП и домашней сетью 210.

Следует отметить, что в системе в соответствии с настоящим изобретением домашний межсетевой шлюз 212 МПП установлен как терминал, который принимает услугу сети МПП. В домашнем межсетевом шлюзе 212 МПП установлен идентификатор пользователя МПП. Таким образом, идентификатор пользователя и профиль пользователя домашнего межсетевого шлюза 212 МПП зарегистрированы в домашней подсистеме 232 абонента (ДПА) сети 230 МПП.

Домашний межсетевой шлюз 212 МПП принимает услугу ТВПИ, выполняя обработку, аналогично случаю, в котором сотовый телефон 260 выполняет услугу ТВПИ. Таким образом, он обращается к ФУСВ 231 и выполняет регистрацию терминала и управление установлением сеанса, активизирует услуги, необходимые в соответствии с установками профиля пользователя, зарегистрированного в ДПА 232, и принимает услугу, используя СП (ТВПИ) 233. В дополнение к функции соединения с услугой МПП, как описано выше, домашний межсетевой шлюз 212 МПП выполняет функцию межсетевого шлюза для доступа устройства ААЦС, такого как ТВ (ЦМП) 213, показанного в фигуре, к видеосодержанию, предоставленному услугой 250 ТВПИ. Таким образом, домашний межсетевой шлюз 212 МПП имеет следующие функции:

(a) Функция соединения с услугой МПП

(b) Функция межсетевого шлюза

Эти функции осуществляют, используя сетевую функцию передачи данных, базовую конфигурацию устройства обработки информации и программное обеспечение. Домашний межсетевой шлюз 212 МПП может быть воплощен в различных устройствах, связанных с существующей домашней ПИ сетью, имеющей сетевую функцию передачи данных.

Следует отметить, что в случае, когда домашний межсетевой шлюз 212 МПП выполняет обработку передачи видеосодержания или тому подобное, предоставленного услугой 250 ТВПИ, в устройство ААЦС, такое как ТВ (ЦМП) 213, показанный на фигуре, дополнительно предоставляется следующая функция:

(с) функция ЦМС как функция выполнения обработки предоставления содержания.

Однако эта функция не является необходимой, и возможна такая конфигурация, в которой передачу и прием содержания выполняют путем обмена данными между ЦМП, как устройством ААЦС, и внешним сервером без участия домашнего межсетевого шлюза 212 МПП между ними. В этом случае у домашнего межсетевого шлюза 212 МПП не должно быть функции ЦМС. Определенные конфигурации их обработки будут описаны ниже.

Благодаря установке домашнего межсетевого шлюза 212 МПП, имеющего функцию приема услуги сети МПП в домашней сети, для существующего устройства ААЦС (например, ТВ (ЦМП) 213, показанного на фигуре) обеспечивается возможность принимать видеосодержание ТВПИ с использованием обработки, по существу аналогичной приему содержания, предоставляемого домашним межсетевым шлюзом 212 МПП.

Для ТВ (ЦМП) 213, который представляет собой устройство - клиент в домашней сети, обеспечивается возможность выполнять услугу ТВПИ, выполняемую как обработка предоставления содержания из устройства, находящегося вне домашней сети, с помощью обработки использования содержания, аналогичной приему содержания, предоставленного из ЦМС в домашнюю сеть, то есть домашний межсетевой шлюз 212 МПП.

Домашний межсетевой шлюз 212 МПП воплощает функцию ЦМС (цифровой мультимедийный сервер) как сервера предоставления содержания устройства ААЦС. Доступ осуществляется из ТВ 213, в котором воплощен ЦМП (цифровой мультимедийный проигрыватель), в домашний межсетевой шлюз 212 МПП, так что домашний межсетевой шлюз 212 МПП может оказывать услугу ТВПИ, принятую через сеть 230 для ТВ 213.

Как описано выше, домашний межсетевой шлюз 212 МПП может быть осуществлен на различных устройствах, имеющих функцию сетевой передачи данных, и соединен с существующей домашней ПИ сетью. Например, возможно осуществлять функцию приема услуги сети МПП в шлюзе жилого дома (ШЖД: жилой дом), предоставляемой поставщиком линии доступа, который предоставляет схему сети, таким как телефонная компания или кабельная ТВ компания. В этом случае ШЖД 211 и домашний межсетевой шлюз 212 МПП, показанные на фиг.3, интегрируют.

В качестве альтернативы, в обычном типе конфигурации домашней сети, описанной со ссылкой на фиг.1, возможно осуществить функцию приема услуги сети МПП в ЦВМ (цифровой видеомагнитофон) или ПК, который функционирует как цифровой мультимедийный сервер (ЦМС), как устройство, которое предоставляет содержание.

Как описано выше, в конфигурации в соответствии с настоящим изобретением, поскольку устройства, в которых может быть осуществлена функция приема услуги сети МПП, не ограничены, обеспечивается возможность поддержки услуги ТВПИ, используя открытую сеть Интернет, и также становится возможным поддерживать произвольную конфигурацию домашней сети без ограничения топологии сети.

Ниже будут подробно описаны пример конфигурация домашнего межсетевого шлюза МПП и обработка приема услуги ТВПИ с использованием домашнего межсетевого шлюза МПП. Сначала, перед описанием домашнего межсетевого шлюза МПП, будут описаны, со ссылкой на фиг.4, функциональные компоненты руководства ААЦС, которому соответствуют устройства ААЦС.

На фиг.4 показаны функциональные компоненты руководства ААЦС. Начиная с верхнего ряда, определены конфигурации уровня формата мультимедийных данных (формат мультимедийных данных), транспортный уровень мультимедийных данных (транспорт мультимедийных данных), уровень управления обнаружением устройства и управления мультимедийными данными (обнаружение устройства, управления и управление мультимедийными данными), сетевой уровень (стек сети) и уровень обеспечения связи в сети (обеспечение связи в сети). Домашнее сетевое устройство (устройство ААЦС) выполняет передачу данных в соответствии с сетевыми протоколами, соответствующими руководству ААЦС (Альянс активной цифровой сети) в соответствии с основными компонентами, показанными на фиг.4.

Прежде всего, обеспечение связи в сети на самом нижнем уровне представляет собой определение физического уровня и уровня соединений домашней сети. В устройстве ААЦС осуществлены функции передачи данных, соответствующие IEEE 802.3u и 802.211a/b/g. Однако стандарт передачи данных в инфраструктуре домашней сети не ограничен этим, если только разрешено соединение ПИ, такое как PLC (ПДЭ, передача данных по электросети).

На сетевом уровне используется протокол IPv4, и каждое устройство ААЦС выполняет передачу данных, используя TCP (ПУП, протокол управления передачей) или UDP (ППД, п
