Реферат



246О3!

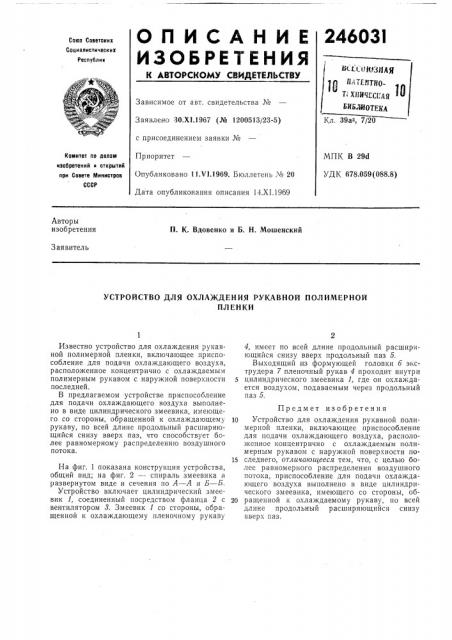

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Ь Йл. (!ЮЗДдя

1 П1И11ТН0Т ХИИ1СЦ;Д11

<115Ë00ÒEÊä

Зависимое от авт. свидетельства №

Кл. 39аз, 7120

Заявлено ЗО.Х11967 (№ 1200513/23-5) с присоединением заявки №

Приоритет

Опубликовано 11.VI,1969, Бюллетень ¹ 20

Дата опубликования описания 14.XI.1969

МПК В 29d

УДК 678.059(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

П. К. Вдовенко и Б. Н. Мошенский

Заявитель

УСТРОЙСТВО ДЛЯ ОХЛА)КДЕНИЯ РУКАВНОЙ ПОЛИМЕРНОЙ

ПЛЕНКИ

Известно устройство для охлаждения рукавной полимерной пленки, включающее приспособление для подачи охлаждающего воздуха, расположенное концентрично с охлаждаемым полимерным рукавом с наружной поверхности последней.

В предлагаемом устройстве приспособление для подачи охлаждающего воздуха выполнено в виде цилиндрического змеевика, имеющего со стороны, обращенной к охлаждающему рукаву, по всей длине продольный расширяющийся снизу вверх паз, что способствует более равномерному распределению воздушного потока.

На фиг. 1 показана конструкция устройства, общий вид; на фиг. 2 — спираль змеевика в развернутом виде и сечения по А — А и Б — Б.

Устройство включает цилиндрический змеевик 1, соединенный посредством фланца 2 с вентилятором 8. Змеевик 1 со стороны, обращенной к охлаждающему пленочному рукаву

4, имеет по всей длине продольный расширяющийся снизу вверх продольный паз 5.

Выходящий из формующей головки б экструдера 7 пленочный рукав 4 проходит внутри цилиндрического змеевика 1, где он охлаждается воздухом, подаваемым через продольный паз 5.

Предмет изобретения

10 Устройство для охлаждения рукавной полимерной пленки, включающее приспособление для подачи охлаждающего воздуха, расположенное концентрично с охлаждаемым полимерным рукавом с наружной поверхности по15 следнего, отличающееся тем, что, с целью оолее равномерного распределения воздушного потока, приспособление для подачи охлаждающего воздуха выполнено в виде цилиндрического змеевика, имеющего со стороны, об20 ращенной к охлаждаемому рукаву, по всей длине продольный расширяющийся снизу вверх паз.

246031 сРаг. 7

А-А

Ваздух Риг.2
