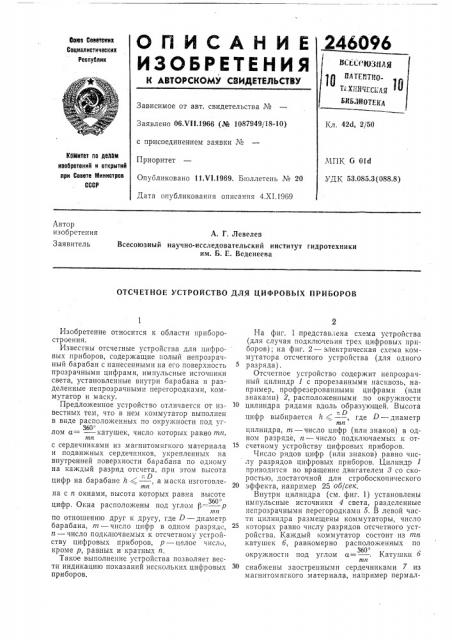

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтвкик

Социвлистическик

Республик зи- 0 "ЮМАя т ПАТЕПТ110

Т1 х!тас11Ая

ЬИКаОТЕ А

Зависимое от авт. свидетельства №

Заявлено 06Х11.1966 (№ 1087949/18-10) с присоединением заявки ¹

Приоритет

Опубликовано 11 VI,1969, Бюллетень № 20

Дата опубликования описания 4.XI.1969

Кл. 42d, 2/50

Комитет по двлйм изобретений и открытий при Совете Министров

СССР

МПК G Old

УДК 53.085.3(088.8) Лвтор изобретения

Заявитель

A. Г. Левелев

Всесоюзный научно-исследовательский институт гидротехники им. Б. Е. Веденеева

ОТСЧЕТНОЕ УСТРОЙСТВО ДЛЯ ЦИФРОВЬ1Х ПPИВОРОВ

Изобретение относится к области приборостроения.

Известны отсчетные устройства для цифровых приборов, содержащие полый непрозрачный барабан с нанесенными на его поверхность прозрачными цифрами, импульсные источники света, установленные внутри барабана и разделенные непрозрачными перегородками, коммутатор и маску.

Предложенное устройство отличается от известных тем, что в нем коммутатор выполнен в виде расположенных по окружности под уг360 лом а= катушек, число которых равно mn, mn с сердечниками из магнитомягкого материала и подвижных сердечников, укрепленных на внутренней поверхности барабана по одному на каждый разряд отсчета, прн этом высота цифр на барабане h (, а маска изготовлена с п окнами, высота которых равна высоте

360 цифр. Окна расположены под углом P — р ит по отношению друг к другу, где D — диаметр барабана, т — число цифр в одном разряде, тт — число подключаемых к отсчетному устройству цифровых приборов, р — целое число, кроме р, равных и кратных )г.

Такое выполнение устройства позволяет вести индикацию показаний нескольких цифровых приборов.

На фиг. 1 представ. ена схема устройства (для случая подключения трех цифровых приборов); на фиг. 2 — электрическая схема коммутатора отсчетного устройства (для одного

5 разряда).

Отсчетное устройство содержит непрозрачный цилиндр 1 с прорезанными насквозь, например, профрезерованными цифрами (или знаками) 2, расположенными по окружности

10 цилиндра рядами вдоль образующей. Высота —,. D цифр выбирается h (, где D — диаметр

mn цилиндра, т — число цифр (или знаков) в одном разряде, и — число подключаемых к от15 счетному устройству цифровых приборов.

Число рядов цифр (или знаков) равно числу разрядов цифровых приборов. Цилиндр 1 приводится во вращение двигателем 8 со скоростью, достаточной для стробоскопического

20 эффекта, например 25 об/сек.

Внутри цилиндра (см, фиг. 1) установлены импульсные источники 4 света, разделенные непрозрачными перегородками 5. B левой части цилиндра размещены коммутаторы, число которых равно числу разрядов отсчетного устройства. Каждый коммутатор состоит из тп катушек б, равномерно расположенных по

360 окружности под углом а=, Катушки б

mn

30 снабжены заостренными сердечниками 7 из магнитомягкого материала, например пермал246096

1 2 лоя. На внутренней поверхности цилиндра расположены сердечники 8 из аналогичного материала, по одному на каждый разряд так, что при вращении цилиндра сердечники 8проходят последовательно вблизи сердечников 7 всех катушек соответствующего разряда.

Перед цилиндром находятся маска 9 из непрозрачного материала с окнами 10 и линза 11.

Окна 10 в маске имеют высоту, равную высоте цифр (или знаков), и расположены под углом

360 рдруг к другу, где р — целое число, наmn пример 1, 2 или 3, кроме р, равных и кратных и. Положительная цилиндрическая линза 11 корректирует геометрическое искажение цифр (или знаков) и увеличивает их размер.

Коммутатор предлагаемого отсчетного устройства (см. фиг. 2) образован сердечниками 8 и катушками б, причем все катушки одного разряда присоединены одним концом к резистору 12. Другие концы катушек б образуют группы входов для цифровых приборов, А, В, С..., А, В, С ..., А", В", С"... и т. д.

При подаче напряжения на одну из катушек б соответствующей группы коммутатора на резисторе 12 в момент прохождения сердечника 8 мимо сердечника 7 соответствующей катушки б появляется импульс напряжения. Этот импульс поступает через конденсатор И в усилитель 14, далее в формирователь 15 поджигающих импульсов и затем на поджигающий электрод иипульсной лампы, вызывая ее зажигание в момент прохождения сердечника 8 мимо сердечника 7 катушки б, находящейся в этот момент под напряжением.

Взаимное расположение окон 10 маски 9 и катушек б выбрано таким, что в момент вспышки лампы нужная цифра (или знак) находится против окна, соответствующего каждой группе входов А, В, С..., А, В, C „. и т. д.

Таким образом, показания каждого цифрового прибора видны в соответствующем окне 10.

5 При быстром вращении цилиндра двигателем 8, например со скоростью 25 об/сек, за счет стробоскопического эффекта цифры (или знаки) наблюдаются в окнах как неподвижные.

Предмет изобретения

Отсчетное устройство для цифровых приборов, содержащее полый непрозрачный барабан

l5 с нанесенными на его поверхность прозрачными цифрами, импульсные источники света, расположенные внутри барабана и разделенные непрозрачными перегородками, коммугатор и маску, отличающееся тем, что, с целью

20 индикации показаний нескольких цифровых приборов, в нем коммутатор выполнен в виде р асположенных по окружности под углом

n =- катушек, число которых равно mn, с сертп

25 дечниками из магнитомягкого материала и подвижных сердечников, укрепленных на внутренней поверхности барабана по одному на каждый разряд отсчета, при этом высота цифр

-D на барабане h (", а маска выполнена с и

mn окнами, высота которых равна высоте цифр, 360 причем окна расположены под углом р= — p

mn по отношению друг к другу, где D — диаметр

35 барабана, т — число цифр в одном разряде, и — число подключаемых к отсчетному устройству цифровых приборов, p — целое число, кроме р, равных и кратных и.
