Ацдс-совместимое устройство, способ и программа установки соединения ацдс

Ацдс-совместимое устройство, способ и программа установки соединения ацдс

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к АЦДС-совместимому устройству, способу и программе установки соединения АЦДС. Более конкретно, настоящее изобретение относится к АЦДС-совместимым устройствам и тому подобное, выполненным так, что они улучшают простоту использования сети АЦДС-совместимым устройством, благодаря автоматическому выполнению для АЦДС-совместимого устройства, непосредственного соединенного с сетью с использованием канала передачи данных МИВЧ, среди других подключенных к сети АЦДС-совместимых устройств, установки соединения АЦДС с АЦДС-совместимым устройством. Кроме того, настоящее изобретение относится к АЦДС-совместимому устройству и тому подобное, выполненному с возможностью улучшения простоты использования сети АЦДС-совместимым устройством, когда АЦДС-совместимое устройство, непосредственно соединенное с помощью канала передачи данных МИВЧ, запрашивают подать запрос на доступ из АЦДС-совместимого устройства, которое не имеет непосредственного соединения с помощью канала передачи данных МИВЧ, среди других соединенных с сетью АЦДС-совместимых устройств, путем автоматической установки разрешения на доступ.

Уровень техники

В последнее время все большую популярность получает HDMI (МИВЧ, мультимедийный интерфейс высокой четкости), используемый в качестве интерфейса высокоскоростной передачи данных, выполненный с возможностью передачи с высокой скоростью цифровых видеосигналов, а именно несжатых (или в основной полосе пропускания) видеосигналов (ниже называются данными изображения) и цифровых аудиосигналов (ниже называются аудиоданными), которые сопровождают данные изображения, из AV (АВ, аудиовизуальных) источников, включающих в себя блок записи DVD (цифровой универсальный диск) и телевизионную приставку, в устройства дисплея, включающие в себя, например, телевизионный приемник и проектор. Например, Патентный документ 1 содержит описание стандарта МИВЧ.

Кроме того, в последнее время были предложены электронные устройства, совместимые с DLNA (АЦДС, Альянс цифровых домашних сетей). АЦДС представляет собой промышленную организацию, сформированную для того, чтобы способствовать взаимному объединению различных производителей в таких отраслях как производство бытовых устройств, мобильных устройств и персональных компьютеров.

Патентный документ 1: опубликованная заявка РСТ №W02002/078336

Сущность изобретения

Техническая задача

Установление соединения между АЦДС-совместимыми устройствами требует выполнения, по меньшей мере, следующих четырех операций, что препятствует повышению простоты использования для пользователя.

(a) Исходные установки сети (физическое соединение между необходимыми устройствами и подготовка сервера DHCP (ПДКХ, протокол динамической конфигурации хост-устройства) и так далее).

(b) Установка для использования функции сервера (не только включение функции, но также и установка для публикуемой информации в случае, когда это требуется).

(c) Регистрация устройства, предназначенного для подключения (требуется регистрация клиента, которому разрешен доступ к серверу).

(d) Установка клиента (установка соединения и с каким сервером).

Кроме того, подключенные к сети АЦДС-совместимые устройства являются прозрачными для сети, так что трудно обнаружить, находится ли устройство, предназначенное для управления, внутри данной комнаты или в другой комнате;

например, установка политики, такой как ограничение просмотра, является обременительной, поскольку распознавание места расположения устройства в определенном телевизионном приемнике не может быть выполнено.

Поэтому цель настоящего изобретения состоит в том, чтобы улучшить простоту использования сети АЦДС-совместимыми устройствами.

Техническое решение

Концепция настоящего изобретения направлена на АЦДС-совместимые устройства, имеющие

блок обнаружения устройства, выполненный с возможностью обнаружения другого АЦДС-совместимого устройства, подключенного к сети;

блок определения устройства, выполненный с возможностью определения, представляет ли другое АЦДС-совместимое устройство, обнаруженное упомянутым блоком обнаружения устройства, АЦДС-совместимое устройство, непосредственно подключенное с помощью канала передачи данных МИВЧ; и

блок установки соединения, выполненный с возможностью установки соединения АЦДС с другим АЦДС-совместимым устройством, определенным как упомянутое непосредственно подключенное АЦДС-совместимое устройство, с помощью упомянутого блока определения устройства.

В настоящем изобретении другое АЦДС-совместимое устройство, подключенное к сети, находят с помощью блока обнаружения устройства. Затем для подключенного к сети другого АЦДС-совместимого устройства блок определения устройства определяет, представляет ли собой это другое АЦДС-совместимое устройство АЦДС-совместимое устройство, непосредственно подключенное с помощью канала передачи МИВЧ. Затем для АЦДС-совместимого устройства, непосредственно подключенного с помощью канала передачи МИВЧ, среди других подключенных к сети АЦДС-совместимых устройств, блок установки соединения автоматически устанавливает соединение АЦДС с собственным АЦДС-совместимым устройством. Следовательно, для АЦДС-совместимого устройства, непосредственно подключенного с помощью канала передачи МИВЧ, пользователь не должен выполнять установку соединения АЦДС, что улучшает простоту использования сети АЦДС-совместимыми устройствами.

Далее в настоящем изобретение, например, также практически полезно устанавливать блок подтверждения пользователя, с помощью которого пользователь имеет возможность подтверждать, используя экран интерфейса пользователя, выполнение установки соединения в блоке установки соединения. В этом случае пользователь может легко подтверждать, используя экран интерфейса пользователя, что требуется выполнить установку соединения АЦДС.

Кроме того, концепция настоящего изобретения направлена на АЦДС-совместимое устройство, имеющее

блок обнаружения устройства, выполненный с возможностью обнаружения другого подключенного к сети АЦДС-совместимого устройства;

блок определения устройства, выполненный с возможностью определения, представляет ли собой другое АЦДС-совместимое устройство, обнаруженное упомянутым блоком обнаружения устройства, АЦДС-совместимое устройство, непосредственно подключенное с помощью канала передачи МИВЧ; и

блок установки разрешения доступа, выполненный с возможностью, если запрос на доступ будет выполнен из первого АЦДС-совместимого устройства, не подключенного непосредственно к упомянутому выше каналу передачи МИВЧ, во второе АЦДС-совместимое устройство непосредственно, подключенное с помощью упомянутого канала передачи данных МИВЧ, установки разрешения упомянутого выше доступа.

В настоящем изобретении другое АЦДС-совместимое устройство, подключенное к сети, находят с помощью блока обнаружения устройства. Такое обнаружение устройства выполняют путем обнаружения устройства, например, с помощью технологии UPnP (УПиР, универсальное устройство типа "подключи и работай"). Затем определяют с помощью блока определения устройства, представляет ли собой другое подключенное к сети АЦДС-совместимое устройство АЦДС-совместимое устройство, непосредственно подключенное к каналу передачи МИВЧ. Такое определение устройства выполняют, например, путем запроса другого АЦДС-совместимого устройства о соответствии МИВЧ. В этом случае, если определяют, что оно представляет собой АЦДС-совместимое устройство, непосредственно подключенное по каналу передачи МИВЧ, прогнозируют, что это устройство расположено рядом с его собственным АЦДС-совместимым устройством, например находится в той же комнате.

Следовательно, если запрос на доступ будет выполнен из первого АЦДС-совместимого устройства, которое не подключено непосредственно к каналу передачи МИВЧ, во второе АЦДС-совместимое устройство, непосредственно подключенное к каналу передачи МИВЧ, выполняют установку, которая позволяет выполнить упомянутый выше доступ с помощью блока установки разрешения на доступ. Следовательно, для запроса доступа к АЦДС-совместимому устройству, непосредственно подключенному с помощью канала передачи МИВЧ, пользователю не требуется устанавливать разрешение на доступ, что улучшает простоту использования сети АЦДС-совместимыми устройствами.

Кроме того, в настоящем изобретении, например, когда запрос на доступ поступает из первого АЦДС-совместимого устройства, не соединенного непосредственно с каналом передачи МИВЧ, во второе АЦДС-совместимое устройство, которое непосредственно соединено с помощью упомянутого выше канала передачи МИВЧ, блок установки разрешения доступа также может выполнять установку для разрешения доступа к другому АЦДС-совместимому устройству, непосредственно подключенному с помощью канала передачи МИВЧ, вместе со вторым АЦДС-совместимым устройством. Следовательно, когда запрос на доступ поступает из первого АЦДС-совместимого устройства в определенное АЦДС-совместимое устройство, непосредственно соединенное с помощью канала передачи МИВЧ, автоматически выполняется установка, обеспечивающая разрешение на доступ из первого АЦДС-совместимого устройства, в отношении всех АЦДС-совместимых устройств, непосредственно подключенных к каналу передачи МИВЧ.

Кроме того, в настоящем изобретении, например, также может быть установлен блок подтверждения пользователя для обеспечения для пользователя возможности подтверждения, путем использования экрана интерфейса пользователя, что разрешение на доступ установлено блоком установки разрешения на доступ. В этом случае пользователь может легко подтверждать, что разрешение на доступ установлено путем использования экрана интерфейса пользователя.

Предпочтительные эффекты

В соответствии с настоящим изобретением, для АЦДС-совместимого устройства, непосредственно подключенного с помощью канала передачи МИВЧ, вместе с другими АЦДС-совместимыми устройствами, подключенными к сети, установка соединения АЦДС с этим АЦДС-совместимым устройством выполняется автоматически, что улучшает простоту использования сети АЦДС-совместимыми устройствами. Кроме того, в соответствии с настоящим изобретением, когда запрос на доступ поступает из АЦДС-совместимого устройства, не подключенного непосредственно с помощью канала передачи МИВЧ к АЦДС-совместимому устройству, непосредственно соединенному с каналом передачи МИВЧ, среди других АЦДС-совместимых устройств, подключенных к сети, такое разрешение на доступ устанавливают автоматически, улучшая, таким образом, простоту использования сети АЦДС-совместимыми устройствами.

Краткое описание чертежей

На фиг.1 показана блок-схема, иллюстрирующая примерную конфигурацию АВ системы, используемой в качестве одного варианта выполнения изобретения.

На фиг.2 показана блок-схема, иллюстрирующая примерную конфигурацию телевизионного приемника (или устройства потребителя), составляющего АВ систему.

На фиг.3 показана блок-схема, иллюстрирующая примерную конфигурацию блока записи на диск (или устройства источника), составляющего АВ систему.

На фиг.4 показана блок-схема, иллюстрирующая примерную конфигурацию телевизионной приставки (или устройства источника), составляющего АВ систему.

На фиг.5 показана блок-схема, иллюстрирующая примерные конфигурации блока передачи МИВЧ (или источника МИВЧ) и блока приема МИВЧ (потребителя МИВЧ).

На фиг.6 показана блок-схема, иллюстрирующая примерные конфигурации передатчика МИВЧ и приемника МИВЧ.

На фиг.7 показана схема, иллюстрирующая структуру данных передачи TMDS (ППМП, дифференциальная передача сигналов с минимизацией перепадов уровней).

На фиг.8 показана схема, иллюстрирующая компоновку выводов (тип А) разъема 6 МИВЧ.

На фиг.9 показана схема соединений, иллюстрирующая примерную конфигурацию интерфейса линии высокоскоростной передачи данных для блока записи на диск и телевизионного приемника.

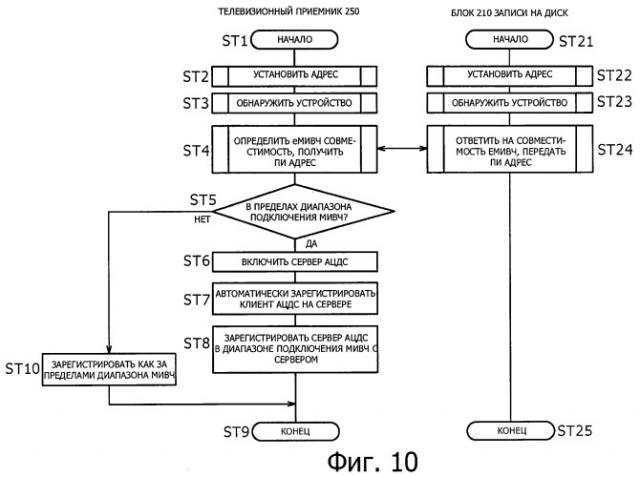

На фиг.10 показана схема, иллюстрирующая поток обработки телевизионного приемника и блока записи на диск.

На фиг.11 показана схема, предназначенная для описания последовательности принятия решения в отношении IP (ПИ, протокол Интернет) адресов.

На фиг.12 показана схема, представляющая список кодов расширения СЕС (УБЭ, управление бытовой электронной техникой), предназначенный для использования при принятии решения в отношении ПИ адресов.

На фиг.13 показана схема, представляющая таблицу (физические адреса УБЭ и ПИ адреса, соответствующие каждому разъему МИВЧ), содержащуюся в каждом устройстве.

На фиг.14 показана схема, обозначающая пример экрана интерфейса пользователя (простая установка).

На фиг.15 показана схема, обозначающая пример экрана интерфейса пользователя (установка разрешения на доступ).

На фиг.16 показана схема соединений, иллюстрирующая другую примерную конфигурацию интерфейса линии высокоскоростной передачи данных блока записи на диск и телевизионного приемника.

На фиг.17 показана схема соединений, иллюстрирующая еще одну примерную конфигурацию интерфейса линии высокоскоростной передачи данных блока записи на диск и телевизионного приемника.

На фиг.18 показана схема, иллюстрирующая структуру E-EDID (У-РДИД, улучшенные расширенные данные идентификации дисплея), принимаемых устройством источником.

На фиг.19 показана схема, иллюстрирующая структуру блока данных, специфичных для поставщика У-РДИД.

На фиг.20 показана блок-схема последовательности операций, представляющая обработку передачи данных, выполняемую устройством источником.

На фиг.21 показана блок-схема последовательности операций, обозначающая обработку передачи данных, выполняемую устройством потребителем.

На фиг.22 показана блок-схема последовательности операций, обозначающая обработку передачи данных, выполняемую устройством источником.

На фиг.23 показана блок-схема последовательности операций, обозначающая обработку передачи данных, выполняемую устройством потребителем.

На фиг.24 показана соединительная схема, иллюстрирующая другую примерную конфигурацию интерфейса линии высокоскоростной передачи данных блока записи на диск и телевизионного приемника.

На фиг.25 показана блок-схема последовательности операций, обозначающая обработку передачи данных, выполняемую устройством источником.

На фиг.26 показана блок-схема последовательности операций, обозначающая обработку передачи данных, выполняемую устройством потребителем.

На фиг.27 показана блок-схема, иллюстрирующая примерную конфигурацию компьютера, в котором применяют настоящее изобретение.

На фиг.28 показана соединительная схема, иллюстрирующая еще одну другую примерную конфигурацию интерфейса линии высокоскоростной передачи данных блока записи на диск и телевизионного приемника.

На фиг.29 показана временная диаграмма сигналов, иллюстрирующая формы колебаний сигналов при двунаправленной передаче данных.

Пояснение символов ссылочных позиций

200…АВ система, 201… Широкополосный маршрутизатор, 210, 210А, 210В… Блок записи на диск, 211… Разъем МИВЧ, 212… Блок передачи МИВЧ, 212А… Интерфейс линии высокоскоростной передачи данных, 250, 250А-250С Телевизионный приемник, 251… Разъем МИВЧ, 251А-251C… Концентратор, 252… Блок приема МИВЧ, 252А… Интерфейс линии высокоскоростной передачи данных, 310… Телевизионная приставка для IPTV (ТВПИ, телевидение по протоколу Интернет), 311… Разъем МИВЧ, 312… блок передачи МИВЧ и 312А… Интерфейс линии высокоскоростной передачи данных.

Подробное описание изобретения

Настоящее изобретение будет более подробно описано ниже на примере вариантов его выполнения со ссылкой на приложенные чертежи. Ниже, со ссылкой на фиг.1, представлены примерные конфигурации АВ (аудиовизуальной) системы 200, используемой в качестве одного варианта выполнения изобретения.

В такой АВ системе 200 АЦДС-совместимые устройства, расположенные в комнате 1 - комнате 3, соединены друг с другом с помощью широкополосного маршрутизатора (ВВ (ШП) Маршрутизатора) 201, в результате чего образуется сеть.

В комнате 1 расположены телевизионный приемник 250А, блок 210А записи на диск и телевизионная приставка (STB, ТВП) 310А для ТВПИ. В этом случае концентратор (HUB, хаб) 251А, имеющий три разъема МИВЧ, расположен на телевизионном приемнике 250А, и блок 210А записи на диск, и телевизионная приставка 310А соединены с разъемами МИВЧ этого концентратора 251А через кабель 351 МИВЧ.

В комнате 2 расположены телевизионный приемник 250В и блок 210В записи на диск. В этом случае, концентратор (HUB) 251B, имеющий три разъема МИВЧ, расположен на телевизионном приемнике 250В, и блок записи на диск 210В подключен к разъему МИВЧ этого концентратора 251B через кабель 351 МИВЧ. В комнате 3 расположен телевизионный приемник 250С. В этом случае, концентратор (HUB) 251C, имеющий три разъема МИВЧ, установлен на телевизионном приемнике 250С.

Следует отметить, что, подробности поясняются ниже, телевизионные приемники 250 (250А, 250В, 250С), блоки 210 (210А, 210В) записи на диск и телевизионная приставка 310А представляют собой устройства, совместимые с еМИВЧ, имеющие интерфейс линии высокоскоростной передачи данных, выполненный путем использования заданной линии кабеля МИВЧ 351, и блок 210 записи на диск, и телевизионная приставка 310А, соединенные с телевизионным приемником 250 через кабель МИВЧ 351, также образуют сеть.

На Фиг.2 показана примерная конфигурация телевизионного приемника 250. Однако, для упрощения описания, в этом примере исключен концентратор, имеющий два или больше разъемов МИВЧ, и поэтому конфигурация имеет только один разъем МИВЧ. Такой телевизионный приемник 250 образует устройство потребитель МИВЧ.

Телевизионный приемник 250 имеет разъем 251 МИВЧ, блок 252 приема МИВЧ, интерфейс 252А линии высокоскоростной передачи данных, антенный разъем 255, цифровой тюнер 256, демультиплексор 257, декодер 258 MPEG (Группа экспертов движущегося изображения), схему 259 обработки видеосигнала, схему 260 генерирования графики, схему 261 управления панелью, панель 262 дисплея, схему 263 обработки аудиосигнала, схему 264 аудиоусилителя, громкоговоритель 265, схему 266 ЗСЦП (ЗСЦП, защита содержания цифровой передачи), внутреннюю шину 270, CPU (ЦПУ, центральное процессорное устройство) 271, ROM (ПЗУ, постоянное запоминающее устройство) 272 типа флэш, DRAM (ДОЗУ, динамическое оперативное запоминающее устройство) 273, интерфейс 274 Ethernet (I/F Ethernet, И/Ф Ethernet), сетевой разъем 275, блок 276 приема дистанционного управления и передатчик 277 дистанционного управления. Следует отметить, что "Ethernet" представляет собой зарегистрированный товарный знак.

Антенный разъем 255 представляет собой разъем, в который поступают сигналы телевизионной широковещательной передачи, принимаемые приемной антенной. Цифровой тюнер 256 обрабатывает сигнал телевизионной широковещательной передачи, принятый через антенный разъем 255, и выводит заданный транспортный поток, соответствующий каналу, выбранному пользователем. Демультиплексор 257 выделяет частичный TS (ТП, транспортный поток) (а именно пакет ТП видеоданных и пакет ТП аудиоданных), соответствующий выбранному пользователем каналу, из транспортного потока, полученного с помощью цифрового тюнера 256.

Демультиплексор 257 также выделяет PSI/SI (ИСП/ИУ, информацию, специфичную для программы/информацию услуги) из транспортного потока, получаемого цифровым тюнером 256, и выводит выделенную ИСП/ИУ в ЦПУ 271. Транспортный поток, полученный цифровым тюнером 256, мультиплексируют с двумя или больше каналами. Обработка выделения частичного ТП для заданного канала из транспортного потока с помощью демультиплексора 257 обеспечивается благодаря получению информации идентификатора пакета (PID, ИДП) этого канала из ИСП/ИУ (РАТ/РМТ, ТПП/ТСП, таблица с перечнем программ потока/таблица структуры программ).

Декодер 258 MPEG выполняет декодирование пакета видеоданных PES (ЭПП, элементарный поток пакета), состоящего из пакета ТП из видеоданных, полученных с помощью демультиплексора 257, получая, таким образом, видеоданные. Кроме того, декодер MPEG 258 выполняет декодирование пакета аудиоданных ЭПП, состоящего из пакета ТП аудиоданных, полученного демультиплексором 257, получая, таким образом, аудиоданные. Следует отметить, что декодер 258 MPEG выполняет декодирование для видеопакетов и аудиопакетов ЭПП, декодированных схемой ЗСЦП 266, получая, таким образом, видеоданные и аудиоданные, в соответствии с необходимостью.

Схема 259 обработки видеосигнала и схема 260 генерирования графики выполняют многоэкранную обработку, обработку наложения данных графики и так далее на видеоданные, получаемые декодером 258 MPEG, в соответствии с необходимостью. Схема 260 генерирования графики также генерирует экран интерфейса пользователя и так далее для пользователя, который будет описан ниже, для подтверждения установки соединения АЦДС или установки разрешения, например, для запроса на доступ. Схема 261 управления панелью выполняет управление панелью 262 дисплея на основе видеоданных, выводимых из схемы 260 генерирования графики. Панель 262 дисплея состоит из ЖКД (ЖКД, жидкокристаллический дисплей), ППД (ППД, панель плазменного дисплея) или тому подобное. Схема 263 обработки аудиосигнала выполняет D/A (Ц/А, цифроаналоговое) преобразование и другую необходимую обработку для аудиоданных, получаемых в декодере 258 MPEG. Схема 264 аудиоусилителя усиливает аудиосигнал, выводимый из схемы 263 обработки аудиосигнала, и передает полученный аудиосигнал в громкоговоритель 265.

Схема 266 ЗСЦП шифрует частичный ТП, выделенный демультиплексором 253, в соответствии с необходимостью. Кроме того, схема 266 ЗСЦП дешифрует зашифрованные данные, передаваемые из сетевого разъема 275 или интерфейса 252А линии высокоскоростной передачи данных в интерфейс 274 Ethernet, в соответствии с необходимостью.

ЦПУ 271 управляет работой каждого компонента телевизионного приемника 250. В ПЗУ 272 типа флэш содержатся программы управления и данные. ДОЗУ 273 составляет рабочую область для использования ЦПУ 271. ЦПУ 271 разворачивает программы и данные, считываемые из ПЗУ 272 типа флэш в ДОЗУ 273, для запуска программы, управляя, таким образом, каждым компонентом телевизионного приемника 250. Блок 266 приема дистанционного управления принимает сигнал дистанционного управления (код дистанционного управления), передаваемый из передатчика 267 дистанционного управления, и передает этот принятый сигнал в ЦПУ 271. ЦПУ 271, ПЗУ 272 типа флэш, ДОЗУ 273 и интерфейс 274 Ethernet соединены с внутренней шиной 270.

Блок 252 приема МИВЧ (потребитель МИВЧ) принимает видеоданные (изображение) в основной полосе пропускания и аудиоданные, передаваемые в разъем 251 МИВЧ через кабель 351 МИВЧ, используя передачу данных на основе МИВЧ. Подробно блок 252 приема МИВЧ будет описан ниже. Интерфейс 252А линии высокоскоростной передачи данных обеспечивает интерфейсы двунаправленной передачи данных путем использования заданной линии (зарезервированной линии и линии HOD в данном варианте выполнения), составляющей кабель 252 МИВЧ. Детали этого интерфейса 252А линии высокоскоростной передачи данных будут описаны ниже.

Далее кратко описана операция телевизионного приемника 250, показанного на фиг.2.

Телевизионный сигнал широковещательной передачи, поступающий в антенный разъем 255, подают в цифровой тюнер 256. Цифровой тюнер 256 обрабатывает принятый телевизионный сигнал для вывода заданного транспортного потока, соответствующего определенному пользователем каналу. Такой заданный транспортный поток подают в демультиплексор 257. Демультиплексор 257 выделяют из переданного транспортного потока, частичный ТП (пакет ТП видеоданных и пакет ТП аудиоданных), соответствующий определенному пользователем каналу, передавая выделенный частичный ТП в декодер 258 MPEG.

Декодер 258 MPEG декодирует видеопакет ЭПП, состоящий из пакета ТП видеоданных, для получения видеоданных. Схема 259 обработки видеосигнала и схема 260 генерирования графики выполняют многоэкранную обработку, обработку наложения графических данных и так далее для этих видеоданных, в соответствии с требованием, подавая обработанные видеоданные в схему 261 управления панелью. Вследствие этого, изображение, соответствующее указанному пользователем каналу, отображают на панели 262 дисплея.

Кроме того, декодер 258 MPEG декодирует аудиопакет ЭПП, состоящий из пакета аудиоданных ТП, получая, таким образом, аудиоданные. Схема 263 обработки аудиосигнала выполняет необходимую обработку, такую как Ц/А преобразование, для этих аудиоданных. Схема 264 аудиоусилителя усиливает обработанные аудиоданные и подает эти усиленные аудиоданные в громкоговоритель 265. Вследствие этого, звук, соответствующий указанному пользователем каналу, выводят через громкоговоритель 265.

При приеме описанного выше телевизионного широковещательного сигнала частичный ТП, выделяемый демультиплексором 257, подают в согласованное устройство, подключенное с помощью кабеля 351 МИВЧ, после шифрования в схеме 266 ЗСЦП, для подачи в интерфейс 252А линии высокоскоростной передачи данных через интерфейс 274 Ethernet в качестве данных передачи. Поэтому такой частичный ТП передают в согласованное устройство через заданную линию кабеля 351 МИВЧ, подключенного к разъему 251 МИВЧ.

При передаче частичного ТП, выделенного демультиплексором 257, в сеть во время приема телевизионного широковещательного сигнала, как описано выше, такой частичный ТП шифруют с помощью схемы 266 ЗСЦП перед выводом в сетевой разъем 275 через интерфейс 274 Ethernet.

Затем зашифрованный частичный ТП, подаваемый в сетевой разъем 275 или принимаемый интерфейсом 252А линии высокоскоростной передачи данных из разъема 251 МИВЧ, подают в схему 266 ЗСЦП через интерфейс 274 Ethernet для дешифровки, если это требуется. Затем этот частичный ТП подают в декодер 258 MPEG, для декодирования, для получения видеоданных (изображения) и аудиоданных. После этого, такую же операцию выполняют при приеме упомянутого выше сигнала телевизионной широковещательной передачи, отображая изображение на панели 262 дисплея и выводя звук через громкоговоритель 265.

Блок 276 приема дистанционного управления принимает код дистанционного управления (сигнал дистанционного управления), передаваемый из передатчика 277 дистанционного управления, и подает принятый код дистанционного управления в ЦПУ 271. Если этот код дистанционного управления ассоциирован с управлением телевизионным приемником 250, ЦПУ 271 управляет компонентами телевизионного приемника 250, как определено данным кодом дистанционного управления.

Кроме того, в ЦПУ 271, генерируют ПИ пакет, включающий в себя код дистанционного управления, передаваемый из блока 276 приема дистанционного управления. Такой ПИ пакет выводят в разъем 251 МИВЧ через интерфейс 274 Ethernet и интерфейс 252А линии высокоскоростной передачи данных. Поэтому такой ПИ пакет передают в согласованное устройство через кабель 351 МИВЧ, подключенный к разъему 271 МИВЧ. Кроме того, этот ПИ пакет передают в сеть, в соответствии с необходимостью. В этом случае, этот ПИ пакет выводят в сетевой разъем 275 через интерфейс 274 Ethernet. Вследствие этого, операциями других устройств можно управлять с помощью передатчика пульта 277 дистанционного управления телевизионного приемника 250.

На фиг.3 показана примерная конфигурация блока 210 записи на диск. Такой блок 210 записи на диск имеет разъем 211 МИВЧ, блок 212 передачи МИВЧ, интерфейс 212А линии высокоскоростной передачи данных, антенный разъем 214, цифровой тюнер 215, демультиплексор 216, внутреннюю шину 217, интерфейс 218 блока записи, привод 219 DVD /BD, HDD (НЖМД, накопитель на жестком магнитном диске) 220, ЦПУ 221, ПЗУ 222 типа флэш, ДОЗУ 223, интерфейс 224 Ethernet (И/Ф Ethernet), сетевой разъем 225, схему 226 ЗСЦП, декодер 227 MPEG, схему 228 генерирования графики, разъем 229 вывода видеоданных и разъем 230 вывода аудиоданных.

Блок 212 передачи МИВЧ (источник МИВЧ) передает данные, такие как видеоданные (изображение) и аудиоданные в основной полосе пропускания из разъема 211 МИВЧ путем передачи данных на основе МИВЧ. Подробно такой блок 212 передачи МИВЧ будет описан ниже. Интерфейс 212А линии высокоскоростной передачи данных представляет собой интерфейс двунаправленной передачи данных, использующий заданные линии (в данном варианте выполнения, зарезервированную линию, линию ДОП), составляющие кабель 351 МИВЧ. Детали такого интерфейса 212А линии высокоскоростной передачи данных будут описаны ниже.

Антенный разъем 214 представляет собой разъем, в который подают сигнал телевизионной широковещательной передачи, принимаемый в приемной антенне (не показана). Цифровой тюнер 215 обрабатывает сигнал телевизионной широковещательной передачи, подаваемый через антенный разъем 214 для вывода заданного транспортного потока. Демультиплексор 216 выделяет частичный ТП (пакет ТП видеоданных, пакет ТП аудиоданных), соответствующий заданному выбранному каналу.

Кроме того, демультиплексор 216 отбирает ИСП/ИУ из транспортного потока, получаемого в цифровом тюнере 215, и выводит эти ИСП/ИУ в ЦПУ 221. Транспортный поток, полученный в цифровом тюнере 215, был мультиплексирован с двумя или больше каналами. Обработка выделения частичного ТП заданного канала из этого транспортного потока с помощью демультиплексора 216 осуществляется на практике путем получения информации об идентификаторе пакета (ИДП) для этого данного канала из ИСП/ИУ (ТПП/ТСП).

ЦПУ 221, ПЗУ 222 типа флэш, ДОЗУ 223, демультиплексор 216, интерфейс 224 Ethernet и интерфейс 218 блока записи соединены с внутренней шиной 217. Привод 219 DVD/BD и НЖМД 220 соединены с внутренней шиной 217 через интерфейс 218 блока записи. Привод 219 DVD/BD и НЖМД 220 записывают частичный ТП, выделяемый демультиплексором 216. Кроме того, каждый привод 219 DVD/BD и НЖМД 220 воспроизводит частичный ТП, записанный на носители записи.

Декодер 227 MPEG декодирует видеопакеты ЭПП, образующие частичный ТП, выделенный демультиплексором 216, или воспроизводимый приводом 219 DVD/BD или НЖМД 220, получая, в результате, видеоданные. Кроме того, декодер 227 MPEG декодирует аудиопакеты ЭПП, входящие в состав частичного ТП, для получения аудиоданных.

Схема 228 генерирования графики выполняет обработку наложения данных графики и т.п. на видеоданные, полученные в декодере 227 MPEG, в соответствии с необходимостью. Разъем 229 видеовыхода выводит видеоданные, выводимые из схемы 228 генерирования графики. Разъем 230 аудиовыхода выводит аудиоданные, полученные в декодере 227 MPEG.

Схема 226 ЗСЦП шифрует частичный ТП, выделенный в демультиплексоре 216, или частичный ТП, воспроизводимый приводом DVD/BD или НЖМД 220, в соответствии с необходимостью. Схема 226 ЗСЦП дешифрует зашифрованные данные, переданные из сетевого разъема 225 или интерфейса 212А линии высокоскоростной передачи данных в интерфейс 224 Ethernet.

ЦПУ 221 управляет операциями компонентов блока 210 записи на диск. ПЗУ 222 типа флэш сохраняет программы управления и сохраняет данные. ДОЗУ 223 образует рабочую область ЦПУ 221. ЦПУ 221 обрабатывает программы и данные, считываемые из ПЗУ 222 типа флэш в ДОЗУ 223 для запуска программ, управляя, таким образом, компонентами блока 210 записи на диск.

Далее кратко описаны операции блока 210 записи на диск, показанного на фиг.3.

Телевизионный сигнал широковещательной передачи, поступающий в антенный разъем 214, подают в цифровой тюнер 215. Цифровой тюнер 215 обрабатывает телевизионный сигнал широковещательной передачи для отбора заданного транспортного потока, который передает в демультиплексор 216. Демультиплексор 216 выделяет частичный ТП (пакет ТП видеоданных, пакет ТП аудиоданных), соответствующий заданному каналу, из транспортного потока. Этот частичный ТП подают в привод 219 DVD/BD или НЖМД 220 через интерфейс 218 блока записи для записи в соответствии с инструкцией на запись из ЦПУ 221.

Кроме того, как описано выше, частичный ТП, выделенный в демультиплексоре 216, или частичный ТП, воспроизводимый приводом 219 DVD/BD или НЖМД 220, подают в декодер 227 MPEG. Декодер 227 MPEG декодирует видеопакет ЭПП, образованный пакетами ТП видеоданных, получая, таким образом, видеоданные. Схема 228 генерирования графики выполняет обработку наложения и т.п. на эти видеоданные графических данных и выводит обработанные данные в разъем 229 видеовыхода. Кроме того, декодер 227 MPEG декодирует аудиопакет ЭПП, образованный пакетами ТП аудиоданных, для получения аудиоданных. Эти аудиоданные выводят в разъем 230 аудиовидеовыхода.

Видеоданные (изображение) и аудиоданные, получаемые в декодере 227 MPEG в соответствии с частичным ТП, воспроизводимым в приводе 219 DVD/BD или НЖМД 220, подают в блок 212 передачи МИВЧ для передачи в кабель 351 МИВЧ, подключенный к разъему 211 МИВЧ, в соответствии с необходимостью.

Кроме того, частичный ТП, выделенный в демультиплексоре 216, или частичный ТП, воспроизводимый в приводе 219 DVD/BD или НЖМД 220, шифруют с помощью схемы ЗСЦП 226, в соответствии с необходимостью, для передачи в интерфейс 212А линии высокоскоростной передачи данных через интерфейс 224 Ethernet, как данные передачи. Следовательно, такой частичный ТП передают в согласованное устройство через заданную линию кабеля 351 МИВЧ, подключенного к разъему 211 МИВЧ.

Затем при передаче частичного ТП, выделенного демультиплексором 216, или частичного ТП, воспроизводимого приводом 219 DVD/BD или НЖМД 220, такой частичный ТП шифруют с помощью схемы 226 ЗСЦП для вывода в сетевой разъем 225 через интерфейс 224 Ethernet.

Кроме того, интерфейс 212А линии высокоскоростной передачи данных принимает ПИ пакет, включающий в себя код дистанционного управления, передаваемый через заданную линию кабеля 351 МИВЧ, подключенного к разъему 211 МИВЧ. Такой ПИ пакет подают в ЦПУ 221 через интерфейс 224 Ethernet. Если код дистанционного управления, включенный в этот ПИ пакет, относится к управлению блоком 210 записи на диск, ЦПУ 221 управляет компонентами блока 210 записи на диск на основе этого кода дистанционного управления.

На фиг.4 показана примерная конфигурация телевизионной приставки 310 для ТВПИ. Такая телевизионная приставка 310 имеет разъем 311 МИВЧ, блок 312 передачи МИВЧ, интерфейс (I/F, И/Ф) 312А линии высокоскоростной передачи данных, ЦПУ 313, шину 314 ЦПУ, ПЗУ 315 типа флэш, SDRAM (СДОЗУ, синхронное динамическое ОЗУ) 316, схему 317 ЗСЦП, интерфейс 319 IDE (ВИН, встроенный интерфейс накопителей), НЖМД 320, внутреннюю шину 321, интерфейс 322 Ethernet (И/Ф Ethernet), сетевой разъем 323, декодер 324 MPEG, схему 325 генерирования графики, разъем 326 видеовыхода и разъем 327 аудиовыхода. Блок 312 передачи МИВЧ (источник МИВЧ) передает данные, такие как видеоданные (изображение) и аудиоданные в основной полосе пропускания из разъема 311 МИВЧ в кабель 351 МИВЧ путем передачи данных на основе МИВЧ. Детали такого блока 312 передачи МИВЧ будут описаны ниже. Интерфейс 312А линии высокоскоростной передачи данных представляет собой интерфейс двунаправленной передачи данных, использующий заданную линию (в данном варианте выполнения, зарезервированную линию и линию HPD (ДОП, детектирования оперативного подключения)), образующие кабель 351 МИВЧ. Детали такого интерфейса 312А линии высокоскоростной передачи данных будут описаны ниже.

ЦПУ 313, ПЗУ 315 типа флэш и СДОЗУ 316 соединены с шиной 314 ЦПУ. Кроме того, ЦПУ 313, интерфейс 319 ВИН, интерфейс 322 Ethernet и декодер 324 MPEG соединены с внутренней шиной 321.

ЦПУ 313 управляет операциями компонентов телевизионной приставки 310. ПЗУ 315 типа флэш сохраняет программное обеспечение управления и сохраняет данные. СДОЗУ 316 конфигурирует рабочую область ЦПУ 313. ЦПУ 313 обрабатывает программное обеспечение и данные, считываемые из ПЗУ 315 типа флэш в СДОЗУ 316 для запуска программного обеспечения, управляя, таким образом, компонентами телевизионной приставки 310.

НЖМД 320 накапливает данные загрузки, например, из сервера VOD (ВПТ, видео по требованию). Такой НЖМД 320 подключен к внутренней шине 321 через интерфейс 319 ВИН. Декодер MPEG 324 декодирует поток MPEG2, который представляет собой потоковую передачу данных из сервера ВПТ, или поток MPEG2, воспроизводимый с НЖМД 320, получая, таким образом, видеоданные и аудиоданные.

Схема 317 ЗСЦП шифрует частичный ТП, воспроизводимый с НЖМД 320, в соответствии с требованиями. Кроме того, схема 317 ЗСЦП дешифрует зашифрованные данные, передаваемые из сетевого разъема 323 или из интерфейса 212А линии высо
