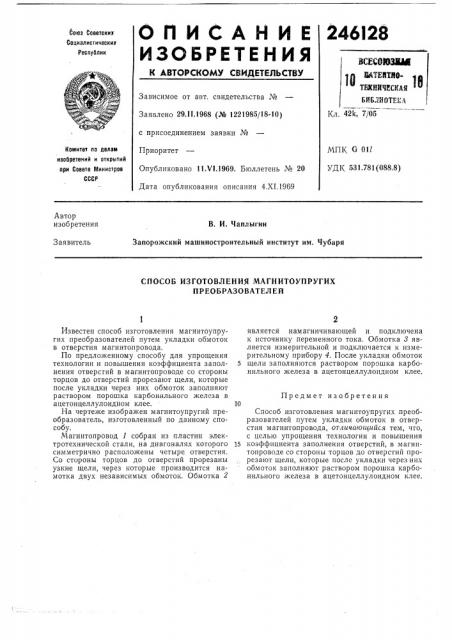

ОЛ ИСАЙ И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

246I28

Союз Советских

Социалистических

Республик

ВИСЮЮЗИй в ТЕИТИОЯ,„„„„;„13

Зависимое от авт. свидетельства №

Заявлено 29.11,1968 (№ 1221985/18-10) с присоединением заявки №

Приоритет

Опубликовано 11.VI.1969. Бюллетень № 20

Дата опубликования описания 4.XI.1969

БИ БЛНОТЕ1,,1

Кл. 421с, 7/05

МПК G 01E

УДК 531.781(088,8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

В. И. Чаплыгин

Запорожский машиностроительный институт им. Чубаря

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ МАГНИТОУПРУГИХ

ПРЕОБРАЗОВАТЕЛЕЙ

Известен способ изготовления магнитоупругих преобразователей путем укладки обмоток в отверстия магнитопровода.

По предложенному способу для упрощения технологии и повышения коэффициента заполнения отверстий в магнитопроводе со стороны торцов до отверстий прорезают щели, которые после укладки через них обмоток заполняют раствором порошка карбонильного железа в ацетонцеллулоидном клее.

На чертеже изображен магнитоупругий преобразователь, изготовленный по данному способу.

Магнитопровод собран из пластин электротехнической стали, на диагоналях которого симметрично расположены четыре отверстия.

Со стороны торцов до отверстий прорезаны узкие щели, через которые производится намотка двух независимых обмоток. Обмотка 2 является намагничивающей и подключена к источнику переменного тока. Обмотка 8 является измерительной и подключается к измерительному прибору 4. После укладки обмоток

5 щели заполняются раствором порошка карбонильного железа в ацетонцеллулоидном клее.

Предмет изобретения

Способ изготовления магнитоупругих преобразователей путем укладки обмоток в отверстия магнитопровода, отличающийся тем, что, с целью упрощения технологии и повышения

15 коэффициента заполнения отверстий, в магнитопроводе со стороны торцов до отверстий прорезают щели, которые после укладки через них обмоток заполняют раствором порошка карбонильного железа в ацетонцеллулоидном клее.
