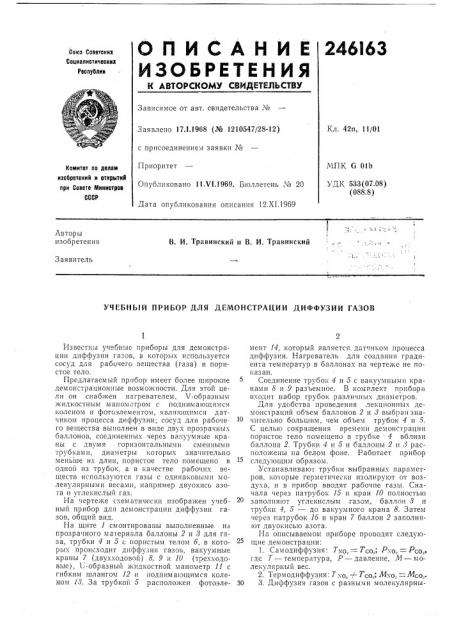

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Са!аз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Кл. 42п, 11/01
Заявлено 17 1.1968 (№ 1210547/28-12) с присоединением заявки №
МПК 6 Olb
УДК 533(07.08) (088.8) Приоритет
Опубликовано 11 VI.1969. Бюллетень ¹ 20
Комитет по делам изобретений и открытий при Совете Министров
СССР
Дата опубликования описания 12.XI.1969
В. И. Травинский и В. И, Травинский
Авторы изобретения
Заявитель
УЧЕБНЫЙ ПРИБОР ДЛЯ ДЕМОНСТРАЦИИ ДИФФУЗИИ ГАЗОВ
Известны учебные приборы для демонстрации диффузии газов, в которых используется сосуд для рабочего вещества (газа) и пористое тело.
Предлагаемый прибор имеет более широкие демонстрационные возможности. Для этой цели он снабжен нагревателем, V-образным жидкостным манометром с поднимающимся коленом и фотоэлементом, являющимся датчиком процесса диффузии; сосуд для рабочего вещества выполнен в виде двух прозрачных баллонов, соединенных через вакуумные краны с двумя горизонтальными сменпыми руоками, дис1 !етры !ëo!0(ýûõ значитель!!О меньше их длин, пористое тело помещено в одной из трубок, а в качестве рабочих веществ используются газы с одинаковыми молекулярными весами, например двуокись азота и углекислый газ.
На чертеже схематически изображен учебный прибор для демонстрации диффузии газов, общий вид.
На щите 1 смонтированы выполненные из прозрачного ма!ериала баллоны 2 и 8 для газа, трубки 4 и 5 с пористым телом б, в которых происходит диффузия газов, вакуумные краны 7 (двухходовой) 8, 9 1Î (трехходовые), L-образный жидкостной манометр 11 с гибким шлангом 12 и поднима!ощимся коленом 18. 3а трубкой 5 расположен фотоэлемент 14, который является датчиком процесса диффузии. Нагреватель для создания градиента температур в баллонах на чертеже не показан.
Соединение трубок 4 и 5 с вакуумными кранами 8 и 9 разъемное. В комплект прибора входит набор грубок различных диаметров.
Для удобства проведения лекционных демонстраций объем баллонов 2 и 8 выбран значительно большим, чем объем трубок 4 и 5.
С целью сокращения времени демонстрации пористое тело помещено в трубке 4 вблизи баллона 2. Трубки 4 и 5 и Оаллоны 2 и 8 расположены на белом фоне. Работает прибор следующим образом, Устанавливают трубки выбранных параметров, которые герметически изолируют от воздуха, и в прибор вводят рабочие газы. Сначала через патрубок 15 и кран 10 полностью заполняют углекислым газом, баллон 8 и трубки 4, 5 — до вакуумного крана 8. Затем через патрубок 16 и кран 7 баллон 2 заполняют двуокисью азота.
На описываемом приборе проводят следующие демонстрации:
1, Самодиффузия: Тко., = Тсо„ Рхо., = Рсо,. где Т вЂ” температура, Р— давление, Л4 — молекулярный вес.
2. Терм одиффузия: T хо., Тсо,,, ЛЬО., = 111со ..
30 3. Диффузия газов с разными молекулярны246163
Предмет изобретения
10 15
Составитель С. Либерман
Техред Л. Я. Левина Корректоры: С, М. Сигал и В. И. Жолудева
Редактор Э. H. Шибаева
Заказ 2759!18 Тираж 480 Подписное
Ц1-1И11ПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
3 ми весами: Тъо,— — Т„,»; Мко.=Мсо, Рко.,+
+ +co,.
4. Диффузия газов с разными молекулярными весами: Тмо,=Т„„»; -xo, -Лвоа»
°,/И -л,л„л
5. Диффузия газов через пористую перегородку . Тко = Тсо,i Miî, + Мсо,.
6. Зависимость диффузии газов от площадки, через которую осуществляется диффузия.
1. Учебный прибор для демонстрации диффузии газов, в котором используется сосуд для рабочего вещества (газа) и пористое тело, отличающийся тем, что, с целью расширения его демонстрационных возможностей, он снабжен нагревателем, U-образным,жидкостным манометром с поднимающимся коленом, и фотоэлементом, являющимся датчиком процесса диффузии, сосуд для газа выполнен в виде двух прозрачных баллонов, соединенных через вакуумные краны с двумя горизонтальными сменными трубками, диаметры которых значительно меньше их длин, а пористое тело помещено в одной из трубок.
2. Прибор по п. 1, отличающийся тем, что в качестве рабочих веществ используются газы с одинаковыми молекулярными весами, но различной прозрачностью, например двуокись
15 азота и углекислый газ.
