Осветительное устройство, устройство формирования изображения и устройство телевизионного приемника

Осветительное устройство, устройство формирования изображения и устройство телевизионного приемника

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение имеет отношение к осветительному устройству, устройству формирования изображения и устройству телевизионного приемника.

Уровень техники

Например, поскольку жидкокристаллическая панель, используемая в жидкокристаллическом устройстве формирования изображения, таком как жидкокристаллический телевизор, не является самосветящейся, то в качестве осветительного устройства отдельно требуется блок подсветки. Такой блок подсветки предназначен для установки на задней стороне (стороне, противоположной дисплейному экрану) жидкокристаллической панели, а также включает в себя: металлическую или полимерную монтажная панель, имеющую поверхность, открытую на стороне жидкокристаллической панели, отражающий слой, расположенный на монтажной панели, множество флуоресцентных трубок (например, трубок с холодным катодом), размещенных на монтажной панели в качестве ламп, множество оптических элементов (например, светорассеивающих пленок), расположенных в отверстии монтажной панели для эффективного излучения (распространения) света, сгенерированного посредством трубок с холодным катодом, на сторону жидкокристаллической панели, и фиксатор ламп для поддержки средних частей вытянутых цилиндрических трубок с холодным катодом.

Ниже в патентном документе 1 описывается известный пример жидкокристаллического устройства формирования изображения, сконфигурированного вышеописанным способом. В этом жидкокристаллическом устройстве формирования изображения в нижних частях монтажной панели сформированы отверстия, а отражающий слой и крепежный участок, сформированные на фиксаторе ламп, вставляются и фиксируются посредством отверстий для того, чтобы монтажная панель удерживала фиксатор ламп, а также предотвращала смещение нижней части отражающего слоя в плоскостном направлении.

Патентный документ 1: Опубликованный патент Японии № 2006-146126.

Проблемы, решаемые посредством изобретения

Уменьшение толщины жидкокристаллического устройства формирования изображения требует, чтобы толщина его компонентов была уменьшена, а также чтобы были уменьшены расстояния между компонентами. При этом уменьшение интервала между оптическим элементом (отверстием) и лампой может привести к тому, что так называемый образ ламп станет более видимым, а также может привести к вероятному возникновению неравномерной яркости. С другой стороны, например, несмотря на то, что толщина основного корпуса фиксатора ламп предположительно может быть уменьшена для поддержки предварительно заданного интервала между оптическим элементом и лампой, такое уменьшение толщины может привести к снижению прочности основного корпуса.

Раскрытие изобретения

Настоящее изобретение было создано с учетом вышеупомянутых обстоятельств, и его задача заключается в предотвращении вероятности возникновения неравномерной яркости, а также в достижении достаточной прочности основного корпуса.

Средство для решения проблем

Осветительное устройство, в соответствии с настоящим изобретением, включает в себя лампу, монтажную панель и ламподержатель. Монтажная панель вмещает в себя лампу, а также имеет отверстие, через которую выходит свет. Ламподержатель включает в себя основной корпус, установленный на монтажной панели, и, по меньшей мере, один участок зажима лампы, предусмотренный на основном корпусе, а также имеющий возможность зажима лампы. Монтажная панель имеет углубление или сквозное отверстие, в которое вставлена, по меньшей мере, часть основного корпуса.

По меньшей мере, часть основного корпуса ламподержателя вставлена в углубление или сквозное отверстие монтажной панели. Следовательно, между лампой, удерживаемой посредством участка зажима лампы, и отверстием может быть получен достаточный зазор. Соответственно, возникновение неравномерной яркости является менее вероятным. С другой стороны, часть основного корпуса, которая вставляется в углубление или сквозное отверстие, имеет достаточную толщину и прочность.

Следующие конфигурации являются предпочтительными в качестве вариантов осуществления настоящего изобретения.

(1) Участок зажима лампы включает в себя участок держателя, который проходит до основного корпуса. Благодаря такой конфигурации, поскольку участок держателя, то есть часть участка зажима лампы, непосредственно соединен с основным корпусом, то между лампой, зажимаемой посредством участка держателя, и отверстием может быть предусмотрен больший зазор.

(2) Часть поверхности участка зажима лампы, противоположной лампе, является частью внешней поверхности основного корпуса. При использовании этой конфигурации между лампой и отверстием обеспечен больший зазор.

(3) Основной корпус имеет углубление в части поверхности участка зажима лампы, противоположной корпусу лампы. При использовании этой конфигурации между лампой и отверстием обеспечен больший зазор.

(4) По меньшей мере, часть основного корпуса, на которой предусмотрен участок зажима лампы, вставлена в углубление или сквозное отверстие. Если участок держателя непосредственно соединен с основным корпусом, то сила зажима лампы становится пропорциональной относительно прочности части основного корпуса, на которой выполнен участок зажима лампы. Однако при использовании конфигурации, в которой, по меньшей мере, часть основного корпуса, на которой выполнен участок зажима лампы, вставлена в углубление или сквозное отверстие, прочность части основного корпуса, на которой выполнен участок зажима лампы, может быть увеличена, тем самым увеличивая силу зажима лампы.

(5) Участок зажима лампы дополнительно включает в себя, по меньшей мере, один опорный выступ для поддержки лампы, предусмотренный на поверхности участка зажима лампы, противоположной лампе. При использовании такой конфигурации, в которой лампа зажимается посредством участка зажима лампы, лампа поддерживается при помощи опорного выступа, и наряду с этим между лампой и поверхностью участка зажима лампы, противоположной лампе, формируется зазор. Свет, излучаемый от лампы, эффективно направляется вовне через зазор. Это в большей степени способствует уменьшению вероятности возникновения неравномерной яркости.

(6) Опорный выступ предусмотрен в части поверхности участка зажима лампы, противоположной лампе. Часть поверхности удалена от отверстия. При использовании этой конфигурации свет, излучаемый от лампы на удаленную от отверстия сторону, эффективно направляется в сторону выхода света. Это дополнительно способствует уменьшению вероятности возникновения неравномерной яркости.

(7) Участок зажима лампы включает в себя пару участков держателя, выступающих из основного корпуса. Опорные выступы предусмотрены в участках держателя, а также между участками держателя, соответственно, для того, чтобы поддерживать лампу в трех точках. При использовании такой конфигурации между опорными выступами сформированы зазоры, что обеспечивает поддержку лампы в трех точках, и следовательно, свет может быть дополнительно эффективно направлен в сторону вывода света.

(8) Углубление сформировано такого размера, чтобы основной корпус был вставлен полностью. При использовании такой конфигурации для всего основного корпуса может быть достигнута достаточная толщина. Это способствует повышению прочности основного корпуса.

(9) Множество участков зажима ламп расположено на основном корпусе. Такая конфигурация является подходящей для зажима множества ламп.

(10) Монтажная панель имеет светоотражающую поверхность для отражения света к основному корпусу. Основной корпус имеет такую форму, чтобы его поверхность находилась на одной плоскости со светоотражающей поверхностью, или ближе к отверстию, чем светоотражающая поверхность. При использовании такой конфигурации основной корпус с меньшей вероятностью будет распознан в качестве темной области, по сравнению с гипотетической конфигурацией, в которой внешняя поверхность основного корпуса расположена дальше от отверстия, чем светоотражающая поверхность. В результате, вероятность возникновения неравномерной яркости может быть эффективно уменьшена.

(11) Монтажная панель имеет светоотражающую поверхность для отражения света к отверстию. Основной корпус имеет такую форму, чтобы его поверхность находилась дальше от отверстия, чем светоотражающая поверхность. Такая конфигурация обеспечивает больший зазор между лампой и отверстием.

(12) Монтажная панель имеет светоотражающую поверхность для отражения света к отверстию. Светоотражающая поверхность и поверхность основного корпуса находятся на разных плоскостях. Поверхность основного корпуса, по меньшей мере, сформирована по внешнему краю, под наклоном к внешнему краю основного корпуса, для того, чтобы разница по высоте между светоотражающей поверхностью и поверхностью основного корпуса постепенно уменьшалась. Такая конфигурация может сократить возможность возникновения неравномерной яркости, которая может возникнуть из-за разности по высоте между поверхностью основного корпуса и светоотражающей поверхностью.

(13) Поверхность основного корпуса находится в одной плоскости со светоотражающей поверхностью. При использовании такой конфигурации разность по высоте между поверхностью основного корпуса и светоотражающей поверхностью отсутствует. Это способствует уменьшению возможности возникновения неравномерной яркости.

(14) Монтажная панель имеет углубление, в которое вставляется, по меньшей мере, часть основного корпуса. При использовании такой конфигурации прочность монтажной панели может удерживаться на высоком уровне, по сравнению с гипотетической конфигурацией, в которой отверстие сформировано на монтажной панели.

(15) Монтажная панель имеет крепежное отверстие в углублении. Ламподержатель имеет крепежный участок, который выполнен на основном корпусе, а также вставляется в крепежное отверстие таким образом, чтобы край крепежного отверстия был расположен между основным корпусом и крепежным участком. При использовании такой конфигурации крепежное отверстие может быть закрыто частью основного корпуса, которая вставляется в углубление. Следовательно, крепежное отверстие с меньшей вероятностью будет распознано в качестве темной области, или, вернее, свет не будет проходить через крепежное отверстие. Кроме того, через крепежное отверстие не проходит пыль.

(16) Крепежный участок включает в себя основной участок, который выступает из основного корпуса к монтажной панели, и расширяющийся участок, который расширяется от основного участка вдоль основного корпуса. Расширяющийся участок вставляется в крепежное отверстие таким образом, чтобы край крепежного отверстия был расположен между основным корпусом и расширяющимся участком при смещении основного корпуса в направлении, проходящем вдоль основного корпуса. Такая конфигурация делает ламподержатель подходящим для установки посредством смещения ламподержателя к монтажной панели.

(17) Основной корпус включает в себя закрывающий углубления участок, который расширяется в направлении смещения, в котором основной корпус смещается по монтажной панели для закрытия углубления. При использовании такой конфигурации, когда ламподержатель прикреплен к монтажной панели посредством смещения, часть углубления, которая не закрыта основным корпусом, может быть закрыта закрывающим углубление участком. Соответственно, поскольку углубление невидимо из отверстия, углубление не распознается в качестве темной области. Это способствует уменьшению вероятности возникновения неравномерной яркости.

(18) Крепежный участок включает в себя основной участок, который выступает из основного корпуса к монтажной панели, и расширяющийся участок, который расширяется от основного участка в направлении основного корпуса. Расширяющийся участок вставляется в крепежное отверстие таким образом, чтобы край крепежного отверстия был расположен между основным корпусом и расширяющимся участком. Такая конфигурация подходит для ламподержателя, который установлен на монтажной панели посредством нажима.

(19) Углубление формируется такого размера, чтобы он был приблизительно равен размеру основного корпуса. При использовании этой конфигурации углубление покрывается основным корпусом. Поскольку углубление невидимо из отверстия, углубление с меньшей вероятностью будет распознано в качестве темной области. Это способствует уменьшению вероятности возникновения неравномерной яркости.

(20) Монтажная панель сформирована таким образом, чтобы расстояние между ее поверхностью на стороне отверстия в углублении и отверстием отличалось от расстояния между поверхностью за пределами углубления и отверстием, а расстояние между его поверхностью на стороне, удаленной от отверстия, и отверстием было постоянным. При использовании такой конфигурации может быть достигнуто предельное уменьшение толщины, по сравнению с гипотетической конфигурацией, в которой поверхность углубления монтажной панели на стороне, противоположной отверстию, выступает в направлении, удаляющемся от отверстия, чем поверхность периферийной части на стороне, противоположной отверстию.

(21) Монтажная панель имеет сквозное отверстие, в которое вставлена, по меньшей мере, часть основного корпуса. При использовании такой конфигурации общая толщина может быть уменьшена, по сравнению с конфигурацией, в которой углубление сформировано в направлении, противоположном отверстию.

(22) Ламподержатель прикреплен к монтажной панели со стороны отверстия. Такая конфигурация обеспечивает превосходное удобство для установки на монтажной панели.

(23) Осветительное устройство дополнительно включает в себя светопроводящий оптический элемент, расположенный поверх отверстия. Ламподержатель дополнительно включает в себя опорный участок, который выступает из основного корпуса дальше к оптическому элементу, чем участок зажима лампы, а также удерживает оптический элемент. Такая конфигурация обеспечивает удержание оптического элемента при помощи опорного участка. Кроме того, поскольку рабочий может выполнять операцию по монтажу ламподержателя на монтажной панели, придерживая опорный участок, достигается превосходное удобство.

(24) Часть основного корпуса, вставляемого в отверстие, выступает из поверхности монтажной панели на стороне, находящейся вдали от отверстия. При использовании такой конфигурации может быть увеличена толщина основного корпуса, а также может быть увеличена прочность основного корпуса.

(25) Основной корпус включает в себя закрывающий отверстие участок, который выступает за край отверстия для того, чтобы закрывать отверстие. При использовании такой конфигурации сквозное отверстие закрывается закрывающим отверстие участком части основного корпуса, который установлен со стороны сквозного отверстия. Поскольку сквозное отверстие невидимо из отверстия, сквозное отверстие с меньшей вероятностью будет распознано в качестве темной области. Это способствует уменьшению вероятности возникновения неравномерной яркости. Кроме того, через сквозное отверстие не проходит свет. Более того, через сквозное отверстие не проходит пыль.

(26) Монтажная панель имеет крепежное отверстие. Ламподержатель имеет крепежный участок, вставляемый в крепежное отверстие таким образом, чтобы край крепежного отверстия был расположен между основным корпусом и крепежным участком. Основной корпус включает в себя закрывающий крепежное отверстие участок, который выступает вдоль монтажной панели для того, чтобы закрывать крепежное отверстие. При использовании такой конфигурации крепежное отверстие закрывается при помощи закрывающего крепежное отверстие участка, и следовательно, крепежное отверстие не распознается в качестве темной области. Кроме того, через крепежное отверстие не проходит свет. Более того, через крепежное отверстие не проходит пыль.

(27) Ламподержатель прикреплен к монтажной панели со стороны, противоположной отверстию. Такая конфигурация обеспечивает многообразие способов монтажа ламподержателя.

(28) Основной корпус включает в себя закрывающий отверстие участок, который выступает за край отверстия для того, чтобы закрывать сквозное отверстие. При использовании такой конфигурации сквозное отверстие закрывается закрывающим отверстие участком основного корпуса, который установлен со стороны, противоположной основному корпусу. Соответственно, через сквозное отверстие не проходит свет. Более того, через сквозное отверстие не проходит пыль.

(29) Монтажная панель имеет крепежное отверстие. Ламподержатель имеет крепежный участок, вставленный в крепежное отверстие таким образом, чтобы край крепежного отверстия был расположен между основным корпусом и крепежным участком. Основной корпус включает в себя закрывающий крепежное отверстие участок, который выступает вдоль монтажной панели для того, чтобы закрывать крепежное отверстие. При использовании такой конфигурации крепежное отверстие закрывается закрывающим крепежное отверстие участком и, следовательно, через крепежное отверстие не проходит свет. Более того, через крепежное отверстие не проходит пыль.

(30) Осветительное устройство дополнительно включает в себя светопроводящий оптический элемент, расположенный поверх отверстия. При использовании такой конфигурации свет, излучаемый от лампы, передается и выводится через оптический элемент, расположенный поверх отверстия. Это способствует уменьшению вероятности возникновения неравномерной яркости.

Для решения вышеупомянутых проблем устройство формирования изображения, в соответствии с настоящим изобретением, включает в себя вышеописанное осветительное устройство и дисплей, расположенный перед осветительным устройством.

При помощи такого устройства формирования изображения неравномерная яркость с меньшей вероятностью возникнет в осветительном устройстве, которое освещает дисплей, и следовательно, может быть обеспечено высококачественное устройство формирования изображения.

Жидкокристаллические панели являются примером вышеописанного дисплея. Такое устройство формирования изображения может быть использовано в качестве жидкокристаллического устройства формирования изображения в различных устройствах, таких как телевизор или настольный дисплей персонального компьютера, а также, в частности, подходит для применения в дисплее большого размера.

Эффект изобретения

В соответствии с настоящим изобретением основной корпус выполнен с достаточной прочностью несмотря на уменьшение вероятности возникновения неравномерной яркости.

Краткое описание чертежей

Фиг. 1 - покомпонентный вид в перспективе, иллюстрирующий схематическую структуру устройства телевизионного приемника, в соответствии с первым вариантом осуществления настоящего изобретения;

Фиг. 2 - покомпонентный вид в перспективе, иллюстрирующий схематическую структуру жидкокристаллического устройства формирования изображения;

Фиг. 3 - вид в поперечном разрезе, иллюстрирующий разрез жидкокристаллического устройства формирования изображения по его короткой стороне;

Фиг. 4 - вид в поперечном разрезе, иллюстрирующий разрез жидкокристаллического устройства отображения по его длинной стороне;

Фиг. 5 - вид сверху, иллюстрирующий фиксаторы ламп, установленные на монтажной панели;

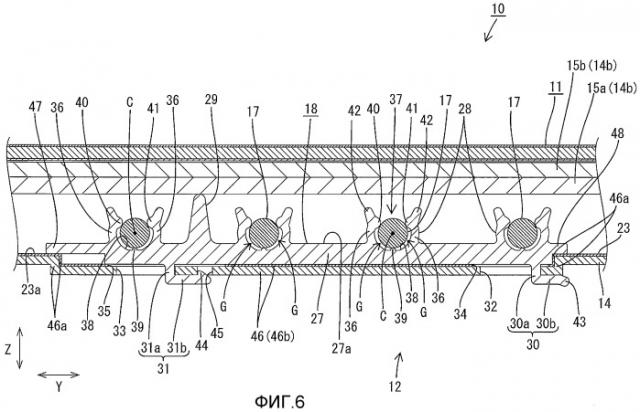

Фиг. 6 - вид в поперечном разрезе, показывающий фиксатор ламп, установленный в жидкокристаллическом устройстве формирования изображения;

Фиг. 7 - вид сверху, показывающий фиксатор ламп, установленный на монтажной панели;

Фиг. 8 - вид в поперечном разрезе, показывающий фиксатор ламп, установленный в соответствии со вторым вариантом осуществления настоящего изобретения;

Фиг. 9 - вид в поперечном разрезе, показывающий фиксатор ламп, установленный в соответствии с третьим вариантом осуществления настоящего изобретения;

Фиг. 10 - вид в поперечном разрезе, показывающий фиксатор ламп, установленный в соответствии с четвертым вариантом осуществления настоящего изобретения;

Фиг. 11 - вид в поперечном разрезе, показывающий фиксатор ламп, установленный в соответствии с пятым вариантом осуществления настоящего изобретения;

Фиг. 12 - вид в поперечном разрезе, показывающий фиксатор ламп, установленный в соответствии с шестым вариантом осуществления настоящего изобретения;

Фиг. 13 - вид в поперечном разрезе, показывающий фиксатор ламп, установленный в соответствии с седьмым вариантом осуществления настоящего изобретения;

Фиг. 14 - вид в поперечном разрезе, показывающий фиксатор ламп, установленный в соответствии с восьмым вариантом осуществления настоящего изобретения;

Фиг. 15 - вид сверху, показывающий состояние, когда фиксатор ламп установлен на монтажной панели;

Фиг. 16 - вид в поперечном разрезе, показывающий фиксатор ламп, установленный в соответствии с девятым вариантом осуществления настоящего изобретения;

Фиг. 17 - вид в поперечном разрезе, показывающий фиксатор ламп, установленный в соответствии с десятым вариантом осуществления настоящего изобретения;

Фиг. 18 - вид снизу, показывающий состояние, когда фиксатор ламп установлен на монтажной панели;

Фиг. 19 - вид фиксатора ламп в поперечном разрезе, в соответствии с другим вариантом (2) осуществления настоящего изобретения;

Фиг. 20 - вид фиксатора ламп в поперечном разрезе, в соответствии с другим вариантом (3) осуществления настоящего изобретения;

Фиг. 21 - вид фиксатора ламп в поперечном разрезе, в соответствии с другим вариантом (4) осуществления настоящего изобретения; и

Фиг. 22 - вид фиксатора ламп в поперечном разрезе, в соответствии с другим вариантом (5) осуществления настоящего изобретения.

Описание ссылочных номеров

10 - Жидкокристаллическое устройство формирования изображения (устройство формирования изображения)

11 - Жидкокристаллическая панель (дисплей)

12 - Блок подсветки (осветительное устройство)

14 - Монтажная панель

14b - Отверстие

15a - Светорассеивающая пластина (оптический элемент)

15b - Оптический слой (оптический элемент)

17 - Трубка с холодным катодом (лампа)

18 - Фиксатор ламп (ламподержатель)

27 - Основной корпус

28 - Участок зажима лампы

29 - Опорный выступ (опорный элемент)

30, 31 - Крепежный участок

30a, 31a - Основной участок

30b, 31b - Расширяющийся участок

32, 33 - Крепежное отверстие

36 - Участок держателя

38 - Углубление

39-41 - Опорный выступ

46 - Углубление

47 - Закрывающий углубление участок

48 - Дополнительный закрывающий углубление участок (закрывающий углубление участок)

53 - Сквозное отверстие

54 - Выступающий участок (закрывающий углубление участок, закрывающий отверстие участок)

G - Зазор

Предпочтительный вариант осуществления изобретения

Первый вариант осуществления

Первый вариант осуществления настоящего изобретения будет описан со ссылкой на Фиг. 1-7.

Как показано на Фиг. 1, устройство TV телевизионного приемника, в соответствии с настоящим вариантом осуществления, включает в себя: жидкокристаллическое устройство 10 формирования изображения, переднюю и заднюю корпусные части Ca и Cb, которые вмещают между собой жидкокристаллическое устройство 10 формирования изображения, блок Р питания, тюнер T, а также подставку S. Жидкокристаллическое устройство 10 формирования изображения (устройство формирования изображения), в целом, имеет форму горизонтального прямоугольника и размещено по вертикали. Как показано на Фиг. 2, жидкокристаллическое устройство 10 формирования изображения включает в себя жидкокристаллическую панель 11, которая является дисплеем, и блок 12 подсветки (осветительное устройство), который является источником внешнего света. Жидкокристаллическая панель 11 и блок 12 подсветки совместно удерживаются посредством оправы 13, подобной рамке, и т.п. Более того, направления осей X, Y и Z, показанных на некоторых соответствующих чертежах, изображаются аналогично направлению каждой оси на всех чертежах.

Далее будут описаны жидкокристаллическая панель 11 и блок 12 подсветки, составляющие жидкокристаллическое устройство 10 формирования изображения (со ссылкой на Фиг. 2-4).

В жидкокристаллической панели 11 (дисплей) пара стеклянных подложек склеены друг с другом с учетом предварительно заданного зазора и жидких кристаллов, закрепленных между двумя стеклянными подложками. Одна из стеклянных подложек снабжена переключающим элементом (например, TFT), соединенным с истоком и затвором, которые пересекаются под прямым углом, пиксельным электродом, соединенным с переключающим элементом, ориентирующим слоем, и т.п. Другая стеклянная подложка снабжена цветным фильтром, на котором окрашенные элементы, такие как (красный) R, (зеленый) G и (синий) B, расположены в предварительно заданном порядке, противоэлектродом (интегрирующим электродом), ориентирующим слоем, и т.п. Более того, поляризационные пластины 11a и 11b расположены на внешней стороне подложек (см. Фиг. 3 и 4).

Как показано на Фиг. 2, блок 12 подсветки включает в себя: монтажную панель 14, имеющую приблизительную форму короба, открытого на стороне поверхности выхода света (стороне жидкокристаллической панели 11), светорассеивающую пластину 15a, расположенную таким образом, чтобы закрывать отверстие 14b монтажной панели 14, множество оптических слоев 15b, расположенных между светорассеивающей пластиной 15a и жидкокристаллической панелью 11, и рамку 16, которая расположена вдоль длинной стороны монтажной панели 14 и удерживает длинный краевой участок светорассеивающей пластины 15a расположением ее между монтажной панелью 14. Кроме того, внутри монтажная панель 14 снабжена: трубкой 17 с холодным катодом (источником света), фиксатором 18 ламп для установки трубки 17 с холодным катодом на монтажной панели 14, релейными разъемами 19, отвечающими за переключение электрических соединений на каждой оконечной части трубки 17 с холодным катодом, и держателем 20, который закрывает все оконечные части группы трубок 17 с холодным катодом, а также группы релейных разъемов 19. Кроме того, в блоке 12 подсветки светорассеивающая пластина 15a находится ближе к стороне вывода света, чем трубка 17 с холодным катодом. Следует отметить, что на Фиг. 2-4 фиксатор 18 ламп не показан.

Монтажная панель 14 является металлической, изготовленной из металлического листа, обработанного и сформованного приблизительно в форме неглубокого короба, состоящего из: прямоугольной нижней пластины и загнутой внешней краевой части 21, выступающей с соответствующих сторон нижней пластины, а также загнутой приблизительно в форме буквы «U» (загнутой внешней краевой части 21a в направлении короткой стороны и загнутой внешней краевой части 21b в направлении длинной стороны). На оконечных частях длинной стороны нижней пластины монтажной панели 14 просверлено множество крепежных отверстий 22 для закрепления релейных разъемов 19. Кроме того, как показано на Фиг. 3, на внешней поверхности загнутой внешней краевой части 21b монтажной панели 14 просверлено установочное отверстие 14c. Например, установочное отверстие 14c обеспечивает возможность соединения оправы 13, рамки 16, монтажной панели 14 и т.п., при помощи самореза или подобного.

Отражающий слой 23 расположен на стороне внутренней поверхности (стороне поверхности, противоположной трубке 17 с холодным катодом и светорассеивающей пластине 15a, стороне внешней поверхности) нижней пластины монтажной панели 14. Отражающий слой 23 выполнен из синтетической смолы, имеет поверхность, окрашенную в белый цвет, который имеет высокий коэффициент светоотражения, и расположен вдоль внутренней части поверхности нижней пластины монтажной панели 14 таким образом, чтобы приблизительно закрывать всю область поверхности нижней пластины монтажной панели 14. Отражающий слой 23 составляет светоотражающую поверхность, которая отражает свет, излучаемый от трубки 17 с холодным катодом к светорассеивающей пластине 15a в монтажной панели 14. Как показано на Фиг. 3, длинная краевая часть отражающего слоя 23 выступает таким образом, чтобы закрывать загнутую внешнюю краевую часть 21b монтажной панели 14, а также удерживается между монтажной панелью 14 и светорассеивающей пластиной 15a. Отражающий слой 23 отражает свет, излучаемый от трубки 17 с холодным катодом к светорассеивающей пластине 15a.

Трубка 17 с холодным катодом имеет вытянутую цилиндрическую форму. Большое количество трубок 17 с холодным катодом размещены на монтажной панели 14 параллельно друг другу так, что продольное направление (осевое направление) трубок 17 с холодным катодом совпадает с направлением длинной стороны монтажной панели 14 (см. Фиг.2). Более того, трубка 17 с холодным катодом расположена таким образом, чтобы быть слегка поднятой над нижней пластиной (отражающим слоем 23) монтажной панели 14. Каждая оконечная часть трубки 17 с холодным катодом вставлена в релейный разъем 19, а держатель 20 смонтирован таким образом, чтобы закрывать релейные разъемы 19.

Держатель 20 выполнен из белой синтетической смолы, покрывает оконечные части трубок 17 с холодным катодом, а также имеет приблизительную форму короба, вытянутого в направлении короткой стороны монтажной панели 14. Как показано на Фиг. 4, держатель 20 имеет ступенчатую поверхность, сконфигурированную таким образом, чтобы светорассеивающая пластина 15a и жидкокристаллическая панель 11 могли быть смонтированы на разных уровнях стороны внешней поверхности ступенчатой поверхности. Держатель 20 расположен таким образом, чтобы частично перекрывать загнутую внешнюю краевую часть 21a в направлении короткой стороны монтажной панели 14, и совместно с загнутой внешней краевой частью 21a формирует боковую стенку блока 12 подсветки. Вставной штырь 24 выступает из поверхности, противоположной загнутой внешней краевой части 21a монтажной панели 14, из держателя 20. Держатель 20 прикреплен к монтажной панели 14 посредством вставки вставного штыря 24 в установочное отверстие 25, сформированное на внешней поверхности загнутой внешней краевой части 21a монтажной панели 14.

Ступенчатая поверхность держателя 20 состоит из трех поверхностей, параллельных поверхности нижней пластины монтажной панели 14. Короткая краевая часть светорассеивающей пластины 15a установлена на самую нижнюю первую поверхность 20a. Кроме того, наклонная крышка 26, которая наклонена к поверхности нижней пластины монтажной панели 14, отходит от первой поверхности 20a. Короткая краевая часть жидкокристаллической панели 11 смонтирована на второй поверхности 20b ступенчатой поверхности держателя 20. Самая верхняя третья поверхность 20c ступенчатой поверхности держателя 20 располагается в положении, перекрывая загнутую внешнюю краевую часть 21a монтажной панели 14, а также контактирует с оправой 13.

Светорассеивающая пластина 15a является пластинчатым элементом, выполненным из синтетической смолы, смешанной со светорассеивающими частицами и функциями для рассеивания линейного света, излучаемого от трубки 17 с холодным катодом, которая является цилиндрическим источником света. Как было описано выше, короткая краевая часть светорассеивающей пластины 15a смонтирована на первую поверхность 20a держателя 20, а также выполнена таким образом, чтобы не зависеть от силы (прочности) вертикальной связи. С другой стороны, как показано на Фиг.3, длинная краевая часть светорассеивающей пластины 15a удерживается и, следовательно, закрепляется посредством монтажной панели 14 (отражающего слоя 23) и рамки 16.

Оптический слой 15b, расположенный на светорассеивающей пластине 15a, имеет слоистую структуру светорассеивающего слоя, линзового слоя и светоотражающей поляризационной пластины, в таком порядке, со стороны светорассеивающей пластины 15a, а также функционирует для преобразования света, излучаемого от трубки 17 с холодным катодом и проходящего через светорассеивающую пластину 15a, в плоскостной свет. Жидкокристаллическая панель 11 размещена на сторону внешней поверхности оптического слоя 15b. Оптический слой 15b удерживается между светорассеивающей пластиной 15a и жидкокристаллической панелью 11.

Далее будет подробно описан фиксатор 18 ламп. Фиксатор 18 ламп сделан из синтетической смолы (например, поликарбоната), а также имеет поверхность, окрашенную в белый цвет, который имеет высокий коэффициент светоотражения. Как показано на Фиг. 6, фиксатор 18 ламп имеет приблизительную форму пластины вдоль нижних пластин монтажной панели 14 и отражающего слоя 23, а также включает в себя основной корпус 27 (монтажную пластину, основной участок), который имеет приблизительно прямоугольную форму, как видно на виде сверху. Фиксатор 18 ламп прикреплен к монтажной панели 14 таким образом, чтобы продольное направление (направление длинной стороны) основного корпуса 27 совпадало с направлением оси Y, а положение (ориентация, состояние) фиксатора 18 ламп было приблизительно параллельным направлению короткой стороны монтажной панели 14 или, другими словами, было приблизительно параллельным направлению, перпендикулярному осевому направлению (продольному направлению, направлению оси X) трубки 17 с холодным катодом. Далее в настоящем документе верхняя сторона, относительно направления оси Z, как изображено на Фиг. 6, будет называться передней стороной, а противоположная нижняя сторона будет называться задней стороной.

Внешняя поверхность (поверхность, противоположная светорассеивающей пластине 15a и трубке 17 с холодным катодом, поверхность, противоположная стороне монтажной панели 14) основного корпуса 27 обеспечивается участком 28 зажима лампы для поддержки трубки 17 с холодным катодом на предварительно заданной высоте, а также опорным выступом 29 для поддержки светорассеивающей пластины 15a выше трубки 17 с холодным катодом. Множество (четыре в настоящем варианте осуществления) участков 28 зажима ламп установлены в линию отделено друг от друга в продольном направлении основного корпуса 27 и, соответственно, зажимают другую трубку 17 с холодным катодом 17. Интервал между участками 28 зажима ламп установлен приблизительно равным и сопоставимым с интервалом между трубками 17 с холодным катодом, выровненными в линию на монтажной панели 14. Каждый участок 28 зажима лампы расположен центрально-симметрично относительно центра основного корпуса 27 или, в частности, в центральном положении в направлении длинной стороны (продольном направлении, направлении оси Y) основного корпуса 27, которое также является центральным положением в направлении короткой стороны (направлении ширины, направлении оси X) основного корпуса 27. Каждый участок 28 зажима лампы расположен в положении, смещенном на предварительно заданное расстояние от центра основного корпуса 27. Опорный выступ 29 расположен на основном корпусе 27 в положении, отклоненном (смещенном) от вышеописанного центра, или, другими словами, во внецентровом положении на основном корпусе 27. Опорный выступ 29 расположен приблизительно в центральном положении между участком 28 зажима лампы, ближайшим к оконечной части, и смежным с ним участком 28 зажима лампы на основном корпусе 27. С другой стороны, задняя поверхность (поверхность, противоположная монтажной панели 14 и отражающему слою 23, поверхность, противоположная стороне светорассеивающей пластины 15a и трубки 17 с холодным катодом) основного корпуса 27 обеспечивается двумя крепежными участками 30, 31 для удержания фиксатора 18 ламп в смонтированном состоянии относительно монтажной панели 14. Крепежные участки 30, 31 располагаются отдельно друг от друга в направлении длинной стороны основного корпуса 27. Для различия крепежных участков 30, 31, слева направо на Фиг. 6, крепежные участки называются первым крепежным участком 30 и вторым крепежным участком 31.

Как показано на Фиг. 5, фиксаторы 18 ламп расположены во множестве положений, рассредоточенных по внутренним поверхностям нижних пластин монтажной панели 14 и отражающего слоя 23. Конструкция фиксаторов 18 ламп будет описана ниже. Фиксаторы 18 ламп размещены во множестве положений, отделенных друг от друга в направлении д
