Реферат



М 2462 Ц

Класс 21 а

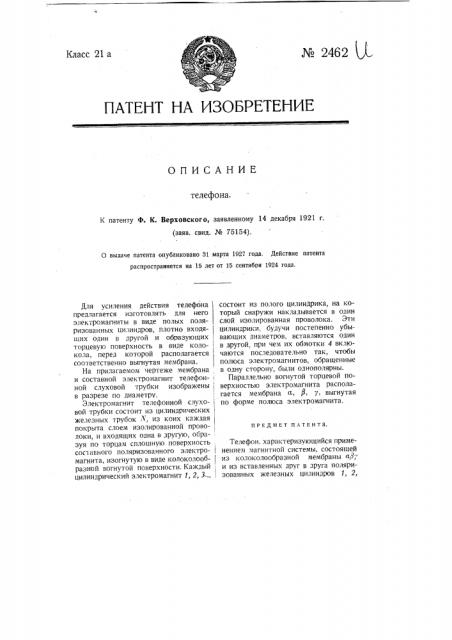

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ телефона.

К патенту Ф, К. Верховского, заявленному 14 декабря 1921 г. (ваяв. свид. Ма 75154), 0 выдаче патента опубликовано 31 марта 1927 года. Действие патента распространяется на 15 лет от 15 сентября 1924 года.

HpEäMEò патента.

Для усиления действия телефона предлагается изготовлять для него электромагниты в виде полых поляризованных цилиндров, плотно входя- 1 щих один в другой и образующих, торцевую поверхность в виде коло-, кола, перед которой располагается соответственно выгнутая мембрана.

На прилагаемом чертеже мембрана и составной электромагнит телефонной слуховой трубки изображены, в разрезе по диаметру.

Электромагнит телефонной слухо- вой трубки состоит из цилиндрических железных трубок 4, из коих каждая покрыта слоем изолированной прово- локи, и входящих одна в другую, образуя по торцам сплошную поверхность

coc1rlEH0I поляризованного электро- магнита, изогнутую в виде колоколооб- разной вогнутой поверхности. Каждый, цилиндрический электромагнит 1, 2, 3... состоит из полого цилиндрика, на который снаружи накладывается в один слой изолированная проволока. Эти цилиндрики. будучи постепенно убывающих диаметров, вставляются один в другой. при чем их обмотки 4 включаются последовательно так, чтобы полюса электромагнитов, обращенные в одну сторону, были однополярны.

Параллельно вогнутой торцевой поверхностью электромагнита располагается мембрана и, Р, у, выгнутая по форме полюса электромагнита.

Телефон. характеризующийся применением магнитной системы, состоящей из колоколообразной мембраны аЗ; и из вставленных друг в друга поляризованных железных цилиндров 1, 2, 3..., каждый из которых снабжен наложенной по его наружной поверхно-, сти обмоткой, при чем все обмотки, соединены между собой последователь- но, а обращенные к мембране торцы цилиндров 7, 2, 3... образуют в своей совокупности поверхность, параллельную мембране.
