Устройство для сглаживания пульсаций давления

Устройство для сглаживания пульсаций давления

Иллюстрации

Показать все

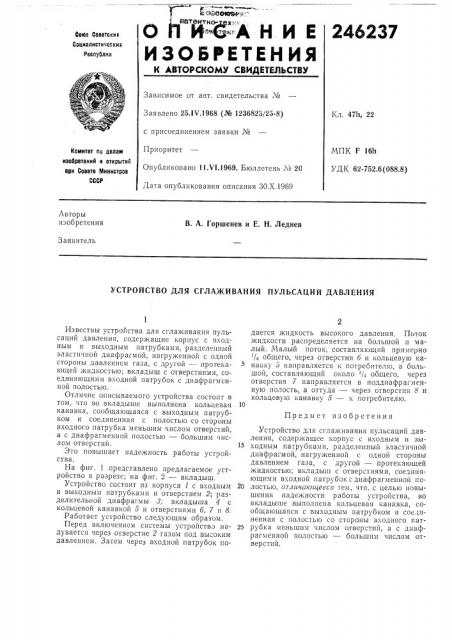

Реферат



Ю

OGO

НИЕ

Союз Соеетскик

Социалистикескик

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 25.I V.1968 (№ 1236823/25-8) с присоединением заявки №

Приоритет

Опубликовано 11.VI.1969. Бюллетень ¹ 20

Дата опубликования описания ЗО.Х.1969

Кл. 47h, 22

МПК F 1611

УДК 62-752.6(088.8) Коатитет пс лелем иаобретеиий и открытий ори Сосете Мииистрое

СССР

Авторы изобретения

В. А. Горшенев и Е. Н. Леднев

Заявитель

УСТРОЙСТВО ДЛЯ СГЛАЖИВАНИЯ ПУЛЬСАЦИЙ ДАВЛЕНИЯ

Предмет изобретения

Известны устройсгва для сглаживания пульсаций давления, содержащие корпус с входным и выходным патрубками, разделенный эластичной диафрагмой, нагруженной с одной стороны давлением газа, с другой — прогекающей жидкостью; вкладыш с отверстиями, соединяющими входной патрубок с диафрагменн ой пол остью.

Отличие описываемого устройства состоит в том, что во вкладыше выполнена кольцевая канавка, сообщающаяся с выходным патрубком и соединенная с полостью со стороны входного патрубка меньшим числом отверстий, а с диафрагменной полостью — большим числом отверстий.

Зто повышает надежность работы устройства.

На фиг. 1 представлено предлагаемое устройство в разрезе; на фиг. 2 — вкладыш, Устройство состоит из корпуса 1 с входным и выходным патрубками и отверстием 2; разделительной диафрагмы 8; вкладыша 4 с кольцевой канавкой 5 и отверстиями б, 7 и 8.

Работает устройство следующим образом.

Перед включением системы устройство надувается через отверстие 2 газом под высоким давлением. Затем через входной патрубок подается жидкость высокого давления. Поток жидкости распределяется на большой и малый. Малый поток, составляющий примерно /4 общего, через отверстия б и кольцевую канавку и направляется к потребителю, а большой, составляющий около /< общего, через отверстия 7 направляется в поддиафрагменную полость, а оттуда — через отверстия 8 и кольцевую канавку б — к потребителю.

Устройство для сглаживания пульсаций давления, содержащее корпус с входным и вы15 ходным патрубкамп, разделенньш эластичной диафрагмой, нагруженной с одной сторочы давлением газа, с другой — протекающей жидкостью; вкладыш с отверстиями, соединяющими входной патрубоксдиафрагменной по20 лостью, отличающееся тем, что, с целью повышения надежности работы устройства, во вкладыше выполнена кольцевая канавка, сообщающаяся с выходным патрубком и соединенная с полостью со стороны входного пат25 рубка меньшим числом отверстий, а с диафрагменной полостью — большим числом отверстий.

246237

Фиг.2
