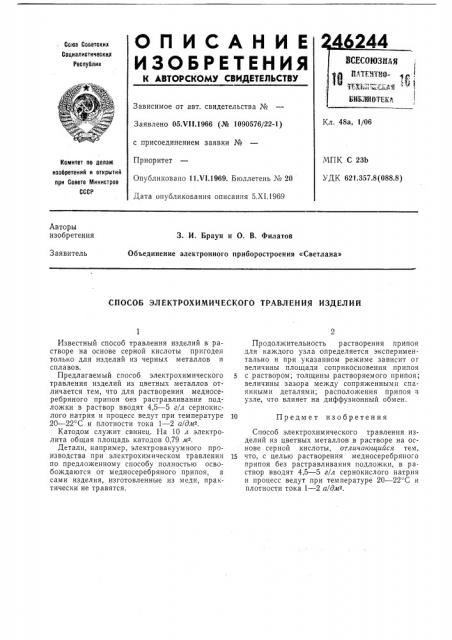

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Сооетоких
Социал иотичеокик республик
Зависимое от авт. свидетельства №
Заявлено 05 т/1!.1966 (№ 1090576/22-1) с присоединением заявки №
Приоритет
Опубликовано 11 VI.1969. Бюллетень № 20
Дата опубликования описания 5.XI.1969
Кл. 48а, 1/06
МПК С 23Ь
УДК 621.357.8(088.8) Комитет по делай изобретений и открытий при Совете Министров
СССР
Авторы изобретения
3. И. Браун и О. В, Филатов
Объединение электронного приборостроения «Светлана»
Заявитель
СПОСОБ ЭЛЕКТРОХИМИЧЕСКОГО ТРАВЛЕНИЯ ИЗДЕЛИЙ
Известный способ травления изделий в растворе на основе серной кислоты пригоден только для изделий из черных металлов и сплавов.
Предлагаемый способ электрохимического травления изделий из цветных металлов отличается тем, что для растворения медносеребряного припоя оез растравливании подложки в раствор вводят 4,5 — 5 г/л сернокислого натрия и процесс ведут при температуре
20 — 22 С и плотности тока 1 — 2 аlдм- .
Катодом служит свинец. На 10,г электролита общая площадь катодов 0,79 м .
Детали, например, электровакуумного производства при электрохимическом травлении по предложенному способу полностью освобождаются от медносеребряного припоя, а сами изделия, изготовленные из меди, практически не травятся.
Продолжительность растворения припоя для каждого узла определяется экспериментально и при указанном режиме зависит or величины площади соприкосновения припоя
5 с раствором; толщины растворяемого припоя; величины зазора между сопряженными спаянными деталями; расположения припоя в узле, что влияет на диффузионный обмен.
10 Предмет изобретения
Способ электрохимического травления изделий из цветных металлов в растворе на основе серной кислоты, отличающийся тем, 15 что, с целью растворения медносеребряно"o припоя без растравливания подложки, в раствор вводят 4,5 — 5 г/л сернокислого натрия и процесс ведут при температуре 20 — 22"С и плотности тока 1 — 2 а/дме.
