Реферат

2420-171327RU/091

ОТЧЕТ ОБ ИСПОЛЬЗОВАНИИ РЕСУРСОВ ОБЩЕГО КАНАЛА ПЕРЕДАЧИ ДАННЫХ

Перекрестная ссылка на связанные заявки

[0001] Настоящая заявка испрашивает приоритет предварительной заявки на патент США №61/039044, названной "COMMON E-DCH RESOURCE USAGE REPORT", которая была подана 24 марта 2008 г., предварительной заявки на патент США №61/050314, названной "COMMON E-DCH RESOURCE USAGE REPORT", которая была подана 5 мая 2008 г., предварительной заявки на патент США №61/088456 названной "COMMON E-DCH RESOURCE USAGE REPORT", которая была подана 13 августа 2008 г., и предварительной заявки на патент США №61/092346, названной "APPARATUS AND METHOD FOR MEASURING RESOURCE USAGE PARAMETERS AND GENERATING RESOURCE USAGE PARAMETERS", которая была подана 27 августа 2008 г. Каждая из вышеупомянутых заявок включается здесь по ссылке.

Область изобретения

[0002] Нижеследующее описание в целом относится к беспроводной связи и, более конкретно, к обеспечению представления отчета об использовании ресурсов канала, расположенных предыдущими в пути обработки.

Предшествующий уровень техники

[0003] Системы беспроводной связи широко применяются для обеспечения различных типов контента связи, таких как, например, голос, данные и т.д. Обычные системы беспроводной связи могут быть системами множественного доступа, способными поддерживать связь с множеством пользователей посредством совместного использования доступных ресурсов системы (например, полосы частот, мощности передачи). Примеры таких систем множественного доступа могут включать в себя системы множественного доступа с кодовым разделением каналов (CDMA), системы множественного доступа с временным разделением каналов (TDMA), системы множественного доступа с частотным разделением каналов (FDMA), системы множественного доступа с ортогональным частотным разделением каналов (OFDMA) и т.п. Дополнительно, системы могут соответствовать спецификациям, таким как высокоскоростная пакетная передача данных (HSPA), проект партнерства третьего поколения (3GPP), проект долгосрочного развития (LTE) 3GPP, проект ультра мобильной широкополосной связи (UMB) и/или спецификации беспроводной передачи с многими несущими, такие как проект оптимизированной передачи данных развития (EV-DO), одна или более версий этого и т.д.

[0004] В общем, системы беспроводной связи множественного доступа могут одновременно поддерживать связь для множественных мобильных устройств. Каждое мобильное устройство может связываться с одной или более точками доступа (такими, как базовые станции, ретрансляционные станции, другие мобильные устройства, используя одноранговые или ad hoc технологии, и т.д.) с помощью передач по прямой и обратной линиям связи. Прямая линия связи (или нисходящая линия связи) относится к связи от точек доступа к мобильным устройствам, и обратная линия связи (или восходящая линия связи) относится к линии связи от мобильных устройств к точкам доступа. Дополнительно, связь между мобильными устройствами и точками доступа может быть установлена с помощью систем с единственным входом и единственным выходом (SISO), систем с множественными входами и единственным выходом (MISO), систем с множественными входами и множественными выходами (MIMO) и т.д.

[0005] Точки доступа могут соответствовать контроллеру сети, который облегчает связь с лежащей в основе беспроводной сетью и распределяет ресурсы точкам доступа для обеспечения беспроводного доступа к сети мобильным устройствам. Например, в конфигурации HSPA точки доступа могут связываться с контроллером радио сети, который предоставляет ресурсы усовершенствованного выделенного канала (E-DCH) и/или усовершенствованной восходящей линии связи (EUL) точкам доступа. Точки доступа могут, в свою очередь, распределять часть ресурсов E-DCH/EUL мобильным устройствам, чтобы использовать при генерировании системного запроса получения, или посылать другие сообщения данных/сигнализации. В этом отношении, мобильные устройства могут запрашивать ресурсы по совместно используемому каналу доступа, и точки доступа могут предоставлять или отклонять запрос ресурсов E-DCH/EUL на основании нескольких факторов.

Сущность изобретения

[0006] Нижеследующее представляет упрощенную сущность изобретения одного или более вариантов осуществления, чтобы обеспечить основное понимание таких вариантов осуществления. Эта сущность изобретения не является обширным обзором всех рассмотренных вариантов осуществления, и она не предназначается ни для идентификации ключевых или критических элементов всех вариантов осуществления, ни для описания объема любого или всех вариантов осуществления. Единственная его цель состоит в том, чтобы представить некоторые понятия одного или более вариантов осуществления в упрощенной форме в качестве вступления к более подробному описанию, которое будет представлено позже.

[0007] В соответствии с одним или более вариантами осуществления и соответствующим их раскрытием, различные аспекты описываются в соединении с облегчением обеспечения информации использования ресурсов канала передачи данных для приема дополнительных ресурсов для распределения. Например, точка доступа может принимать ресурсы канала передачи данных от контроллера сети для распределения одному или более мобильным устройствам, запрашивающим доступ к лежащей в основе беспроводной сети. Точка доступа может предоставлять или отклонять ресурсы для множества мобильных устройств на основании загрузки, помех, типа мобильного устройства, доступных ресурсов и/или подобного. Точка доступа может представлять отчет контроллеру сети относительно нескольких ресурсов канала передачи данных, предоставленных и/или отклоненных мобильным устройствам, которые контроллер сети может использовать для определения, распределять ли дополнительные ресурсы канала передачи данных этой точке доступа. Дополнительно или альтернативно, количество передач по каналам передачи данных за период времени, среднее количество времени, в течение которого мобильное устройство хранило ресурс канала передачи данных, среднее повышение шума, обусловленное каналами передачи данных, и/или подобное может быть измерено и представлено в отчете контроллеру сети, например, для распределения дополнительных ресурсов.

[0008] Согласно связанным аспектам, обеспечивается способ для представления в виде отчета информации об использовании канала контроллеру сети. Способ включает в себя прием набора ресурсов канала передачи данных от контроллера сети, связанного с получением доступа к беспроводной сети. Способ также включает в себя распределение одного или более ресурсов канала передачи данных одному или более устройствам для облегчения получения доступа к беспроводной сети, и определение информации использования, связанной с набором ресурсов канала передачи данных.

[0009] Другой аспект связан с устройством беспроводной связи. Устройство беспроводной связи может включать в себя по меньшей мере один процессор, сконфигурированный для приема набора ресурсов канала передачи данных от контроллера сети, чтобы получить доступ к беспроводной сети. Процессор дополнительно сконфигурирован для выдачи части набора ресурсов канала передачи данных одному или более устройствам, чтобы облегчить получение доступа к беспроводной сети, и для представления в виде отчета информации об использовании канала, связанной с частью набора ресурсов канала передачи данных, контроллеру сети. Устройство беспроводной связи также содержит память, подсоединенную по меньшей мере к одному процессору.

[0010] Еще один аспект относится к устройству беспроводной связи, которое облегчает представление (сообщение) в виде отчета информации об использовании канала передачи данных. Устройство беспроводной связи может содержать средство для приема множества ресурсов канала передачи данных от контроллера сети и средство для распределения набора множества ресурсов канала передачи данных одному или более устройствам, чтобы получить доступ к беспроводной сети. Устройство беспроводной связи может дополнительно включать в себя средство для генерирования информации об использовании канала передачи данных, связанной с распределенным набором множества ресурсов канала передачи данных.

[0011] Другой аспект связан компьютерным программным продуктом, который может иметь считываемый компьютером носитель, включающий в себя код для того, чтобы вынуждать по меньшей мере один компьютер принимать набор ресурсов канала передачи данных от контроллера сети, связанный с получением доступа к беспроводной сети. Считываемый компьютером носитель может также содержать код для того, чтобы вынуждать по меньшей мере один компьютер распределять один или более ресурсов канала передачи данных одному или более устройствам для облегчения получения доступа к беспроводной сети. Кроме того, считываемый компьютером носитель может содержать код для того, чтобы вынуждать по меньшей мере один компьютер генерировать информацию использования, связанную с набором ресурсов канала передачи данных.

[0012] Кроме того, дополнительный аспект связан с устройством. Устройство может включать в себя компонент запроса получения, который принимает системные запросы получения (на получение) от одного или более устройств в беспроводной сети, и компонент распределения канала, который выдает один или более ресурсов канала передачи данных, принятых от контроллера сети, одному или более устройствам на основании системных запросов получения. Устройство может дополнительно включать в себя компонент представления отчета о распределении канала, который генерирует информацию использования канала на основании, по меньшей мере частично, ресурсов канала передачи данных, принятых от контроллера сети.

[0013] Согласно дополнительному аспекту, обеспечивается способ, который облегчает распределение ресурсов канала точкам доступа в сети беспроводной связи. Способ включает в себя распределение набора ресурсов канала передачи данных для обеспечения доступа к беспроводной сети к точке доступа, а также прием информации использования от точки доступа, связанной с набором ресурсов канала передачи данных. Способ также включает в себя регулирование (настройку) распределения набора ресурсов канала передачи данных точке доступа на основании, по меньшей мере частично, информации использования.

[0014] Другой аспект связан с устройством беспроводной связи. Устройство беспроводной связи может включать в себя по меньшей мере один процессор, сконфигурированный для обеспечения множества ресурсов канала передачи данных одной или более точкам доступа, чтобы облегчить обеспечение доступа к беспроводной сети. Процессор дополнительно сконфигурирован для приема информации использования, связанной с одним или более ресурсами канала передачи данных, предоставленными одному или более устройствам посредством одной или более точек доступа, и для выдачи дополнительных ресурсов канала передачи данных одной или более точкам доступа на основании, по меньшей мере частично, информации использования. Устройство беспроводной связи также содержит память, подсоединенную к по меньшей мере одному процессору.

[0015] Еще один аспект связан с устройством беспроводной связи, которое распределяет ресурсы канала передачи данных на основании связанной информации использования. Устройство беспроводной связи может содержать средство для выдачи набора ресурсов канала передачи данных точке доступа, чтобы обеспечить доступ к беспроводной сети. Устройство беспроводной связи может дополнительно включать в себя средство для приема отчета об использовании ресурсов канала передачи данных от точки доступа, где средство для обеспечения распределяет дополнительные ресурсы канала передачи данных точке доступа на основании, по меньшей мере частично, отчета об использовании ресурсов канала передачи данных.

[0016] Еще один аспект связан с компьютерным программным продуктом, который может иметь считываемый компьютером носитель, включающий в себя код для того, чтобы вынуждать по меньшей мере один компьютер распределять набор ресурсов канала передачи данных для обеспечения доступа к беспроводной сети точке доступа. Считываемый компьютером носитель может также содержать код для того, чтобы вынуждать по меньшей мере один компьютер принимать информацию использования от точки доступа, связанную с набором ресурсов канала передачи данных. Кроме того, считываемый компьютером носитель может содержать код для того, чтобы вынуждать по меньшей мере один компьютер регулировать распределение набора ресурсов канала передачи данных точке доступа на основании, по меньшей мере частично, информации использования.

[0017] Кроме того, дополнительный аспект связан с устройством. Устройство может включать в себя компонент регулирования распределения, который распределяет множество ресурсов канала передачи данных точке доступа. Устройство может дополнительно включать в себя компонент приема отчета, который получает информацию использования, связанную со множеством ресурсов канала передачи данных, предоставленных устройствам в беспроводной сети посредством точки доступа, где компонент регулирования распределения модифицирует распределение множества ресурсов канала передачи данных точке доступа на основании информации использования.

[0018] Для выполнения предшествующих и связанных задач один или более вариантов осуществления содержат признаки, полностью описанные ниже и конкретно указанные в формуле изобретения. Следующее описание и приложенные чертежи подробно формулируют конкретные иллюстративные аспекты одного или более вариантов осуществления. Однако эти аспекты указывают некоторые из различных путей, которыми могут быть использованы принципы различных вариантов осуществления, и описанные варианты осуществления предназначены, чтобы включать в себя все такие аспекты и их эквиваленты.

Краткое описание чертежей

[0019] Фиг. 1 является иллюстрацией системы беспроводной связи в соответствии с различными аспектами, сформулированными в настоящем описании.

[0020] Фиг. 2 является иллюстрацией примерной сети беспроводной связи, которая облегчает распределение каналов передачи данных множеству точек доступа.

[0021] Фиг. 3 является иллюстрацией примерного устройства связи для использования в среде беспроводной связи.

[0022] Фиг. 4 является иллюстрацией примерной системы беспроводной связи, которая выполняет распределение ресурсов канала на основании информации использования.

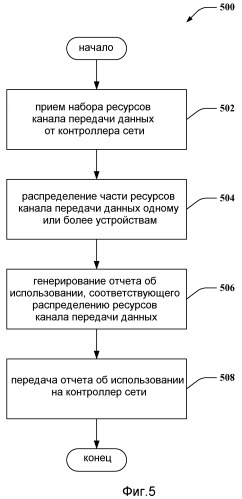

[0023] Фиг. 5 является иллюстрацией примерного способа, который облегчает передачу отчета об использовании, связанного с распределенными каналами передачи данных, контроллеру сети.

[0024] Фиг. 6 является иллюстрацией примерного способа, который передает информацию предоставления/отклонения ресурса контроллеру сети.

[0025] Фиг. 7 является иллюстрацией примерного способа, который облегчает распределение ресурсов точкам доступа на основании принятой информации использования канала.

[0026] Фиг. 8 является иллюстрацией примерной системы, которая распределяет ресурсы на основании информации использования канала.

[0027] Фиг. 9 является иллюстрацией примерной среды беспроводной сети, которая может быть использована в связи с различными системами и способами, описанными в настоящем описании.

[0028] Фиг. 10 является иллюстрацией примерной системы, которая генерирует отчет об использовании, связанный с ресурсами канала передачи данных, в беспроводной сети.

[0029] Фиг. 11 является иллюстрацией примерной системы, которая облегчает распределение ресурсов канала передачи данных точкам доступа на основании информации использования канала.

Подробное описание

[0030] Различные варианты осуществления ниже описываются со ссылками на чертежи, на которых аналогичные номера позиций используются для ссылки на аналогичные элементы повсюду. В следующем описании с целью объяснения сформулированы многочисленные конкретные подробности, чтобы обеспечить полное понимание одного или более вариантов осуществления. Однако может быть очевидно, что такой вариант(ы) осуществления может быть применен на практике без этих конкретных подробностей. В других случаях известные структуры и устройства показаны в форме блок-схемы, чтобы облегчить описание одного или более вариантов осуществления.

[0031] Используемые в данной заявке термины "компонент", "модуль", "система" и т.п. предназначаются, чтобы относиться к связанному с компьютером объекту, аппаратному обеспечению, программно-аппаратному обеспечению, комбинации аппаратного обеспечения и программного обеспечения, или программному обеспечению при выполнении. Например, компонент может быть, но не ограничиваться ими, процессом, выполняющимся на процессоре, процессором, объектом, выполняемой программой, потоком выполнения, программой и/или компьютером. Посредством иллюстрации как приложение, выполняющееся на вычислительном устройстве, так и вычислительное устройство может быть компонентом. Один или более компонентов могут находиться в процессе и/или потоке выполнения, и компонент может быть размещен на одном компьютере и/или распределен между двумя или более компьютерами. В дополнение, эти компоненты могут выполняться с различных считываемых компьютером носителей, имеющих различные структуры данных, сохраненные на них. Компоненты могут связываться посредством локальных и/или удаленных процессов, например, в соответствии с сигналом, имеющим один или более пакетов данных (например, данные от одного компонента взаимодействуют с другим компонентом в локальной системе, распределенной системе и/или через сеть, такую как Интернет, с другими системами посредством сигнала).

[0032] Кроме того, различные варианты осуществления описываются в настоящем описании в соединении с мобильным устройством. Мобильное устройство может также называться системой, абонентским блоком, станцией абонента, мобильной станцией, мобильным блоком, удаленной станцией, удаленным терминалом, терминалом доступа, терминалом пользователя, терминалом, устройством беспроводной связи, пользовательским агентом, пользовательским устройством или пользовательским оборудованием (UE). Мобильное устройство может быть сотовым телефоном, радиотелефоном, телефоном согласно Протоколу Инициирования Сеанса связи (SIP), станцией местной радиосвязи (WLL), персональным цифровым ассистентом (PDA), переносным устройством, имеющим возможность беспроводного соединения, вычислительным устройством или другим устройством обработки, подсоединенным к беспроводному модему. Кроме того, различные варианты осуществления описываются в настоящем описании в соединении с базовой станцией. Базовая станция может быть использована для связи с мобильным устройством(ами) и может также называться точкой доступа, Узлом B, усовершенствованным Узлом B (eNode B или eNB), базовой приемопередающей станцией (BTS) или некоторой другой терминологией.

[0033] Кроме того, различные аспекты или признаки, описанные в настоящем описании, могут быть реализованы как способ, устройство или изделие производства, использующее методики стандартного программирования и/или конструирования. Термин "изделие производства", который используется в настоящем описании, предназначается, чтобы охватить компьютерную программу, доступную от любого считываемого компьютером устройства, несущей или носителей. Например, считываемые компьютером носители могут включать в себя, но не ограничиваться, магнитные запоминающие устройства (например, жесткий диск, дискета, магнитные полосы и т.д.), оптические диски (например, компакт-диск (CD), универсальный цифровой диск (DVD) и т.д.), смарт-карты и устройства флэш-памяти (например, EPROM, карта, стик, ключевой носитель и т.д.). Дополнительно, различные запоминающие носители, описанные в настоящем описании, могут представлять одно или более устройств и/или другие считываемые машиной носители для хранения информации. Термин "считываемый машиной носитель" может включать в себя, не ограничиваясь, беспроводные каналы и различные другие носители, способные хранить, содержать и/или переносить команду(ы) и/или данные.

[0034] Методики, описанные в настоящем описании, могут быть использованы для различных систем беспроводной связи, таких как множественный доступ с кодовым разделением каналов (CDMA), множественный доступ с временным разделением каналов (TDMA), множественный доступ с частотным разделением каналов (FDMA), множественный доступ с ортогональным частотным разделением каналов (OFDMA), множественный доступ с частотным разнесением и единственной несущей (SC-FDMA) и других систем. Термины "система" и "сеть" часто используются взаимозаменяемо. Система CDMA может реализовывать радио технологию, такую как универсальная система наземного радио доступа (UTRA), CDMA2000 и т.д. UTRA включает в себя широкополосный-CDMA (W-CDMA) и другие варианты CDMA. Дополнительно CDMA2000 охватывает стандарты IS-2000, IS-95 и IS-856. Система TDMA может реализовывать радио технологию, такую как Глобальная Система Мобильной Связи (GSM). Система OFDMA может реализовывать радио технологию, такую как усовершенствованная UTRA (E-UTRA), проект ультра мобильной широкополосной связи (UMB), IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802.20, Флеш-OFDM и т.д. UTRA и E-UTRA являются частью Универсальной Системы Мобильной Связи (UMTS). Проект долгосрочного развития (LTE) 3GPP является версией UMTS, которая использует E-UTRA, которая использует OFDMA по нисходящей линии связи и SC-FDMA по восходящей линии связи. UTRA, E-UTRA, UMTS, LTE и GSM описываются в документах от организации, названной "Проект Партнерства Третьего Поколения" (3GPP). CDMA2000 и UMB описываются в документах от организации, названной "Проект Партнерства Третьего Поколения 2" (3GPP2). Такие системы беспроводной связи могут быть использованы в связанных протоколах, таких как высокоскоростная пакетная передача данных (HSPA), в их различных вариантах осуществления и/или подобном. Методики, описанные в настоящем описании, могут также быть использованы в стандартах оптимизированных данных развития (EV-DO), таких как 1xEV-DO, версия В или другие версии, и/или подобное. Дополнительно, такие системы беспроводной связи могут включать в себя одноранговые (например, между мобильными объектами) сетевые системы ad hoc, часто использующие непарные нелицензированные спектры, беспроводную LAN 802.xx, BLUETOOTH и любые другие методики беспроводной связи ближнего или дальнего действия.

[0035] Различные аспекты или признаки будут представлены относительно систем, которые могут включать в себя несколько устройств, компонентов, модулей и т.п. Должно быть понято и оценено, что различные системы могут включать в себя дополнительные устройства, компоненты, модули и т.д. и/или могут не включать в себя все устройства, компоненты, модули и т.д., рассмотренные со ссылками на чертежи. Также может быть использована комбинация этих подходов.

[0036] Теперь ссылаясь на Фиг. 1, иллюстрируется система 100 беспроводной связи в соответствии с различными вариантами осуществления, представленными в настоящем описании. Система 100 содержит базовую станцию 102, которая может включать в себя группы множественных антенн. Например, одна группа антенн может включать в себя антенны 104 и 106, другая группа может содержать антенны 108 и 110, и дополнительная группа может включать в себя антенны 112 и 114. Две антенны иллюстрируются для каждой группы антенн; однако, для каждой группы может быть использовано больше или меньше антенн. Базовая станция 102 может дополнительно включать в себя цепь передатчика и цепь приемника, каждая из которых может в свою очередь содержать множество компонентов, ассоциированных с передачей и приемом сигнала (например, процессоры, модуляторы, мультиплексоры, демодуляторы, демультиплексоры, антенны и т.д.), как будет оценено специалистом в данной области техники.

[0037] Базовая станция 102 может связываться с одним или более мобильными устройствами, такими как мобильное устройство 116 и мобильное устройство 122; однако, должно быть оценено, что базовая станция 102 по существу может связываться с любым количеством мобильных устройств, аналогичных мобильным устройствам 116 и 122. Например, мобильные устройства 116 и 122 могут быть сотовыми телефонами, смартфонами, ноутбуками, переносными устройствами связи, переносными вычислительными устройствами, спутниковыми радио, глобальными системами позиционирования, ассистентами PDA и/или любым другим подходящим устройством для передачи данных в системе 100 беспроводной связи. Как изображено, мобильное устройство 116 находится в связи с антеннами 112 и 114, где антенны 112 и 114 передают информацию на мобильное устройство 116 по прямой линии связи 118 и принимают информацию от мобильного устройства 116 по обратной линии связи 120. Кроме того, мобильное устройство 122 находится в связи с антеннами 104 и 106, где антенны 104 и 106 передают информацию на мобильное устройство 122 по прямой линии связи 124 и принимают информацию от мобильного устройства 122 по обратной линии связи 126. Например, в системе дуплексной передачи с частотным разделением (FDD) прямая линия связи 118 может использовать отличный диапазон частот, чем диапазон, используемый обратной линией связи 120, и прямая линия связи 124 может использовать отличный диапазон частот, чем диапазон, используемый обратной линией связи 126. Дополнительно, в системе дуплексной передачи с временным разделением (TDD) прямая линия связи 118 и обратная линия связи 120 могут использовать общий диапазон частот, и прямая линия связи 124 и обратная линия связи 126 могут использовать общий диапазон частот.

[0038] Каждая группа антенн и/или области, в которой они определяются для связи, может называться сектором 102 базовой станции. Например, группы антенн могут быть сконструированы для передачи данных на мобильные устройства в секторе областей, охваченных базовой станцией 102. При передаче данных по прямым линиям связи 118 и 124, передающие антенны базовой станции 102 могут использовать формирование диаграммы направленности, чтобы улучшить отношение сигнала к шуму прямых линий связи 118 и 124 для мобильных устройств 116 и 122. Кроме того, в то время как базовая станция 102 использует формирование диаграммы направленности для передачи на мобильные устройства 116 и 122, разбросанные случайным образом по ассоциированной зоне охвата, мобильные устройства в соседних ячейках могут подвергаться меньшим помехам по сравнению с базовой станцией, осуществляющей передачу через единственную антенну на все свои мобильные устройства. Кроме того, мобильные устройства 116 и 122 могут непосредственно связываться друг с другом, используя одноранговую или ad hoc технологию (не показана).

[0039] Согласно примеру, система 100 может быть системой связи с множественными входами и множественными выходами (MIMO). Дополнительно, система 100 по существу может использовать любой тип методики дуплексной передачи, чтобы разделить каналы связи (например, прямую линию связи, обратную линию связи...), такой как FDD, FDM, TDD, TDM, CDM и т.п. Кроме того, в одном примере система 100 может использовать HSPA или аналогичный протокол. Базовая станция 102 может быть подсоединена с возможностью связи к контроллеру 128 сети, который выдает распределяемые ресурсы канала передачи данных для связи с беспроводной сетью базовой станции 102 и/или одной или более отличными базовыми станциями (не показаны). Базовая станция 102 может соответственно распределять ресурсы канала передачи данных мобильным устройствам 116 и/или 122. В дополнение, базовая станция 102 может передавать обратно информацию об использовании канала передачи данных на контроллер 128 сети, чтобы разрешить модификацию при распределении канала там, где это необходимо.

[0040] Согласно примеру, контроллер 128 сети может выдавать коллекцию ресурсов усовершенствованного выделенного канала (E-DCH) и/или канала усовершенствованной восходящей линии связи (EUL) к базовой станции 102 (и/или дополнительным базовым станциям), которые могут быть каналами передачи данных, используемыми в конфигурациях HSPA. Базовая станция 102 может реализовать канал произвольного доступа (RACH), который позволяет мобильным устройствам запрашивать ресурсы E-DCH/EUL от базовой станции 102 без начального планирования запроса. После приема запроса по RACH от мобильных устройств 116 и/или 122 базовая станция 102 может предоставлять или отклонять запрос; например, когда предоставляется запрос, базовая станция 102 может распределять часть ресурсов канала E-DCH/EUL соответствующему мобильному устройству.

[0041] В этом примере базовая станция 102 может представлять отчет об информации использования канала E-DCH/EUL назад на контроллер 128 сети. Например, эта информация может включать в себя количество предоставленных ресурсов канала E-DCH/EUL, количество отклоненных ресурсов и/или подобное. В этом отношении, контроллер 128 сети может определять загрузку на базовой станции 102 на основании предоставленной информации и распределения ресурсов. Контроллер 128 сети может соответственно регулировать ресурсы, распределенные базовой станции 102, чтобы облегчить загрузку. Дополнительно или альтернативно, информация может относиться к нескольким передачам по каналам E-DCH/EUL за период времени, среднему количеству времени, в течение которого мобильное устройство хранило ресурс E-DCH/EUL, среднему повышению шума, обусловленному каналами E-DCH/EUL, и/или подобному. В дополнение, базовая станция 102 может представлять отчет об информации использования канала контроллеру 128 сети по требованию, периодически, после возникновения события и/или подобным образом. Ввиду предшествующих описанных примеров обеспечивается представление отчета об использовании канала, чтобы облегчить распределение ресурсов канала от контроллера сети к одной или более базовым станциям.

[0042] Со ссылками на Фиг. 2 показана система 200, которая облегчает предоставление ресурсов канала в беспроводной сети. Система 200 включает в себя контроллер 202 радио сети, который связывается с базовой сетью 204 и предоставляет ресурсы для связи с базовой сетью 204 множеству точек 206, 208 и 210 доступа. Точки 206, 208 и 210 доступа могут, в свою очередь, распределять ресурсы множеству мобильных устройств (не показаны) для получения доступа к базовой сети 204, как описано. В одном примере базовая сеть 204 может аутентифицировать/авторизовать устройства таким образом, чтобы контроллер 202 радио сети и точки 206, 208 и 210 доступа обеспечивали механизм для передачи данных между устройствами и сетью 204.

[0043] Согласно примеру, контроллер 202 радио сети может выдавать ресурсы канала передачи данных точкам 206, 208 и 210 доступа, которые могут быть распределены мобильным устройствам, как описано. В одном примере точки 206, 208 и 210 доступа могут реализовывать совместно используемые каналы доступа, по которым ресурсы канала передачи данных, такие как RACH, могут быть случайным образом запрошены, как описано. После приема запросов по совместно используемым каналам доступа, точки 206, 208 и 210 доступа могут предоставлять или отклонять запросы ресурсов канала передачи данных; когда запрос предоставляется, точка 206, 208 и/или 210 доступа может распределять часть своих ресурсов канала передачи данных устройству. Должно быть оценено, что когда точка 206, 208 и/или 210 доступа сохраняет низкое количество распределяемых ресурсов, она может желать, чтобы больше ресурсов от контроллера 202 радио сети управляли дополнительными запросами ресурса.

[0044] В этом отношении, например, точки 206, 208 и 210 доступа могут представлять отчет об использовании канала контроллеру 202 радио сети. Например, это может иметь место по требованию, после обнаружения события, согласно временному интервалу и/или подобному. На основании, по меньшей мере частично, представления отчета об использовании контроллер 202 радио сети может регулировать распределение ресурсов точкам 206, 208 и 210 доступа. Такая регулировка может включать в себя распределение дополнительных нераспределенных ресурсов данной точке 206, 208 и/или 210 доступа, перемещение распределенных ресурсов среди точек 206, 208 и/или 210 доступа, где такое распределение приводит к улучшенному полному обслуживанию среди точек доступа, распределенной загрузке через точки доступа и/или подобному, и т.д.

[0045] Точки 206, 208 и 210 доступа могут передавать множество метрик на контроллер 202 радио сети, которые указывают некоторый уровень использования ресурсов канала. Например, точки 206, 208 и 210 доступа могут указывать количество ресурсов канала передачи данных, предоставленных устройствам, и/или количество запросов ресурса канала передачи данных, отклоненных точкой доступа; это может быть связано с заданным кадром доступа или иначе. Используя эти метрики, контроллер 202 радио сети может выводить уровень загрузки соответствующей точки 206, 208 и/или 210 доступа. Например, контроллер 202 радио сети может сравнивать предоставленные ресурсы с ресурсами, распределенными контроллером 202 радио сети соответствующей точке доступа.

[0046] В другом примере точки 206, 208 и 210 доступа могут представлять отчет об общем количестве ресурсов канала передачи данных, разбитых на блоки в заданном промежутке времени, об использовании ресурсов канала передачи данных по умолчанию (например, количество раз, когда ресурс канала был по умолчанию разбит на блоки в заданном промежутке времени), средней частоте поступления передачи по ресурсам канала данных в течение времени, среднем количестве времени, в течение которого ресурс канала данных был сохранен точкой доступа, среднем повышении шума (например, превышении над тепловым шумом (RoT) и т.д.) из-за передач по ресурсам канала передачи данных и/или подобном, контроллеру 202 радио сети. Как описано, на основании принятых метрик контроллер 202 радио сети может регулировать распределение ресурсов среди точек 206, 208 и 210 доступа.

[0047] Ссылаясь на Фиг. 3, иллюстрируется устройство 300 связи для использования в среде беспроводной связи. Устройство 300 связи может быть базовой станцией или ее частью, мобильным устройством или его частью, или по существу любым устройством связи, которое обеспечивает доступ к беспроводной сети. Устройство 300 связи может включать в себя компонент 302 запроса получения, который обеспечивает канал для приема системных запросов получения (на получение) от одного или более устройств, компонент 304 распределения канала, который выдает один или более ресурсов канала передачи данных устройствам на основании принятых системных запросов получения, и компонент 306 представления отчета о распределении канала, который формулирует информацию относительно распределения ресурсов канала передачи данных для последующего анализа. В одном примере компонент 306 представления отчета о распределении канала дополнительно передает информацию контроллеру сети, как описано.

[0048] Согласно примеру, компонент 302 запроса получения может обеспечивать RACH, по которому системные запросы получения или сообщения данных/сигнализации могут быть приняты от одного или более устройств в беспроводной сети. Например, компонент 302 запроса получения может принимать такой запрос от одного или более устройств, перемещающихся в диапазоне дальности устройства 300 связи, переключаясь из режима ожидания в активный режим и/или подобное. Компонент 304 распределения канала может определять, предоставлять ли ресурсы канала передачи данных с учетом запроса на основании различных факторов, которые могут включать в себя доступные ресурсы, доступную полосу частот, тип устройства, несущую устройства, скорость и/или емкость устройства, и т.д. В одном примере компонент 306 представления отчета о распределении канала может оценивать предоставления, отклонения и т.д. ресурсов и/или передавать связанную информацию на контроллер сети для перераспределения ресурсов.

[0049] В одном примере компонент 304 распределения канала может выдавать ресурсы канала E-DCH/EUL устройствам в соответствии с компонентом 302 запроса получения, принимающим связанный запрос по RACH. В одном примере компонент 306 представления отчета о распределении канала может представлять отчет о положительных индикаторах получения для каждого кадра доступа контроллеру радио сети, используя канал индикатора получения (AICH) и/или индикаторы (E-AICH) расширенного AICH. В случае получения ресурса E-DCH/EUL положительный индикатор может быть пе
