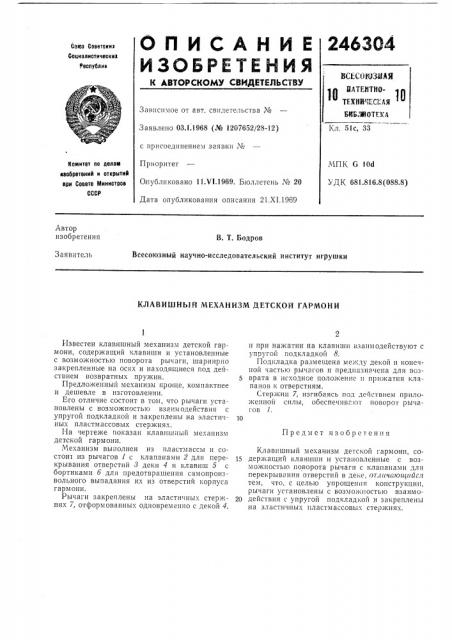

ОПИСАН И Е
ИЗОБРЕТЕЙИЯ
N АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетскит
Социалистические
Реслублик
ВСЕЫЮЗМА Я
ЯАТЕИТНОТЕХНИт1ЕС1;АЯ
БИБМОТЕКА
Зависимое от авт. свидетельства №
Заявлено 03.(.1968 (¹ 1207652/28-12) Кл, 51с, 33 с присоединением заявки №
МПК 6 10d
УДК 681.816.8 (088.8) Приоритег
Опубликовано 11Л 1.1969. Бюллетень № 20
Дата опубликования описания 21.XI.1969
Комитет лс делае иеобретениЯ и открытиЯ ори Совете Министров
СССР
Автор изобретения
В. Т. Бодров
Всесоюзный научно-исследовательский институт игрушки
Заявитель
КЛАВИШНЫЙ МЕХАНИЗМ ДЕТСКОЙ ГАРМОНИ
Предмет изобретения
Известен клавишный механизм детской гармони, содержащий клавиши и установленные с возможностью поворота рычаги, шарнирно закрепленные на осях и находящиеся под действием возвратных пружин.
Предложенный механизм проще, компактнее и дешевле в изготовлении.
Его отличие состоит в том, что рычаги установлены с возможностью взаимодействия с упругой подкладкой и закреплены на эластичных пластмассовых стержнях.
На чертеже показан клавишный механизм детской гармони.
Механизм выполнен из пластмассы и состоит из рычагов 1 с клапанами 2 для перекрывания отверстий 8 деки 4 и клавиш 5 с бортиками 0 для предотвращения самопроизвольного выпадания их из отверстий корпуса гармони.
Рычаги закреплены на эластичных стержнях 7, отформованных одновременно с декой 4, и при нажатии на клавиши взаимодействуют с упругой подкладкой 8.
Подкладка размещена между декой и конечной частью рычагов и предназначена для возврата в исходное положение и прпжатия клапанов к отверстиям. (тержни 7, изгибаясь под дечствпем приложенной силы, обеспечивают поворот рычагов 1, 10
Клавишный механизм детской гармони, со15 держащий клавиши и установленные с возможностью поворота рычаги с клапанами дл» перекрывания отверстий в деке, от шчою цийсл тем, что, с целью упрощения конструкции, рычаги установлены с возможностью взаимо20 действия с упругой подкладкой и закреплены на эластичных пластмассовых стержнях, 246304
