Устройство для раздачи таблеток
Иллюстрации
Показать всеПредлагается устройство раздачи для раздачи таблеток из стопки таблеток по отдельности. Устройство раздачи имеет внутреннее пространство, загерметизированное от проникновения влаги для удержания таблеток, и снабжено средством транспортировки таблеток к разгрузочному отверстию. Устройство снабжено подъемным устройством, выполненным с возможностью перемещения в направлении к разгрузочному отверстию и имеющим средство для блокировки подъемного устройства в любом положении, таким образом, что движение в противоположном направлении предотвращается. Изобретение обеспечивает возможность загрузки в устройство и выгрузки таблеток любой толщины. 2 н. и 35 з.п. ф-лы, 27 ил.
Реферат
Область техники, к которой относится изобретение
Настоящее изобретение относится к устройству для раздачи таблеток, имеющих по существу плоскую форму. Кроме этого, изобретение относится к способу выгрузки таблетки из устройства раздачи таблеток. Устройство пригодно для приема стопки таблеток, а также для раздачи таблеток по отдельности, то есть поштучно или в заданном количестве. Таблетки могут быть, например, медицинскими препаратами в форме таблеток, другими лекарственными препаратами, например витаминами в виде таблеток или пищевыми добавками, леденцами или жевательной резинкой в форме таблеток, моющим средством в форме таблеток, например для стиральных или посудомоечных машин и т.п. Хотя изобретение не ограничивается конкретным типом таблеток, тем не менее, оно особенно подходит для таблеток, которые необходимо защищать от влаги и/или механического повреждения. Таблетки, которые необходимо надежно защищать от механического повреждения, это, прежде всего, лекарства в виде таблеток, предназначенные для приема пациентами в определенных дозировках для терапевтических целей. Витамины, принимаемые в форме таблеток, или лекарства, содержащие железо или соединения железа, необходимо надежно защищать от влаги. Подобные раздаточные устройства также упоминаются ниже как устройства раздачи таблеток или сокращенно таблетораздатчики.
Уровень техники
Из предшествующего уровня техники известны различные способы раздачи таблеток потребителям поштучно, из стопки таблеток.
В WO 03/086901 или WO 2005/112672 описываются раздаточные вкладыши или колпачки для небольших стандартных туб с таблетками. Хотя подобные вкладыши или колпачки действительно позволяют легко отделять таблетки, небольшие тубы приходится переворачивать вверх дном таким образом, чтобы таблетки попадали во вкладыш раздаточного устройства под воздействием силы тяжести. Это неудобно.
Подобный недостаток можно устранить за счет использования в трубчатом корпусе подпружиненного подъемного устройства, прижимающего стопку таблеток по направлению к верхнему, открытому торцу корпуса. Также, у верхнего торца имеется механизм выгрузки, позволяющий выгружать таблетки поштучно. Примеры решений подобного рода описаны в US 5,071,033, US 5,366,112 или US 2003/0132239. Между тем, недостатком подобных раздаточных устройств является то, что требуется пружина, обладающая очень большим диапазоном упругости (по существу на всю высоту стопки таблеток). В результате, первоначально на таблетки воздействует очень высокая упругая сила, а затем они подвергаются очень большим механическим нагрузкам. Поэтому таблетки могут повреждаться, в частности, например, после того как таблетка выгружается, таблетки, расположенные под ней, выталкиваются к верхнему, открытому торцу с относительно большим усилием и скоростью. Большое усилие пружины также может приводить к тому, что выгрузка самой верхней таблетки может быть затруднена.
В US 6,230,931 раскрывается раздаточное устройство, в котором стопка таблеток опирается на подъемное устройство, установленное в трубчатом корпусе. Подъемное устройство может передвигаться, относительно корпуса, в направлении разгрузочного отверстия при помощи храпового механизма. В данном случае, храповый механизм предотвращает обратное вталкивание подъемного приспособления, против направления перемещения. Кнопка приведения в действие подъемного устройства выходит наружу через продольную прорезь в корпусе и позволяет пользователю выталкивать подъемное приспособление, а вместе с ним и комплект таблеток, в корпусе вперед. Очевидным недостатком данной конструкции является то, что в корпусе обязательно должна быть прорезь, в результате чего он не может быть загерметизирован от проникновения воздуха и влаги. Поскольку доступ к таблеткам открыт, в них свободно могут попадать загрязнители. Описанное раздаточное устройство непригодно для таблеток, таких как, например, шипучие таблетки, которые чувствительны к воздействию влаги.
В US 7,204,391 предлагается размещать таблетки в ряд, вдоль их краев в первой, внутренней трубке, окруженной внешней трубкой. Трубки могут скручиваться, относительно одна другой, вокруг общей продольной оси. Во внутренней трубке находится подъемное устройство, которое, с одной стороны, направляется линейно во внутренней трубке вдоль продольной оси последней, а с другой стороны, направляется через продольную прорезь во внутренней трубке, по спиралевидным направляющим внешней трубки. Если внутреннюю трубку скрутить относительно внешней трубки, то подъемное приспособление пойдет по спиралевидным направляющим внешней трубки, перемещаясь, таким образом, относительно внутренней трубки, в направлении разгрузочного отверстия в упомянутой внутренней трубке. Таким образом, подъемное устройство проталкивает таблетки, находящиеся во внутренней трубке, вперед. Поскольку таблетки установлены в ряд вдоль их периферийных краев, то количество таблеток приходится ограничивать, в противном случае длину трубок придется делать непропорционально большой. Другим недостатком данной конструкции является то, что ей трудно пользоваться одной рукой. Для относительно легкого скручивания внутренней трубки относительно внешней трубки между двумя трубками должен быть зазор. В этом случае через упомянутый зазор во внутреннюю часть могут проникать воздух и влага, что нежелательно. Если зазор в подобном решении убрать, то пользоваться устройством раздачи будет крайне трудно, поскольку для приведения его в действие придется прикладывать очень большое усилие. Непреднамеренные вращения могут приводить к тому, что таблетки не будут четко фиксироваться подъемным устройством по месту. В этом случае перемещения вполне могут вызывать механические повреждения таблеток.
Сущность изобретения
Цель настоящего изобретения заключается в том, чтобы предложить устройство раздачи таблеток с улучшенными свойствами, а также предложить способ выгрузки таблеток из устройства раздачи. Предпочтительная цель настоящего изобретения заключается в том, чтобы предложить устройство поштучной раздачи таблеток, позволяющее осуществлять данную максимально простую операцию в любом положении, герметично защищенное от попадания влаги и недорогое в производстве.
Данная цель достигается, в частности, посредством устройства, обладающего признаками по п.1 формулы изобретения. Предпочтительные варианты изложены в зависимых пунктах формулы изобретения.
Таким образом, предлагается устройство для приема стопки таблеток, а также для раздачи таблеток из данной стопки таблеток по отдельности. Устройство раздачи состоит из корпуса, в который помещается стопка таблеток. В упомянутом устройстве имеется разгрузочное отверстие, позволяющее выгружать одну или заданное количество таблеток, например по две или по три таблетки. Разгрузочное отверстие не обязательно ограничено лишь корпусом, но также может быть ограничено и другими элементами, входящими в устройство раздачи. В корпусе также может иметься крышка, в частности складная крышка. Устройство раздачи состоит из транспортного устройства, предназначенного для транспортировки стопки таблеток к разгрузочному отверстию вдоль направления транспортировки. Данное транспортное устройство может передвигаться вперед и назад, относительно корпуса, между положением раздачи (нормальное положение/выдвинутое положение) и положением транспортировки (включенное/вжатое положение). Устройство раздачи состоит из средства блокировки, функционирующего следующим образом: при перемещении транспортного устройства из положения раздачи в положение транспортировки средство блокировки блокирует стопку таблеток, относительно корпуса, таким образом, что упомянутое транспортное средство перемещается, относительно стопки таблеток, в направлении, противоположном направлению транспортировки. С другой стороны, когда транспортное устройство перемещается обратно из положения транспортировки в положение раздачи, средство блокировки блокирует стопку таблеток таким образом, что она перемещается транспортным устройством в направлении транспортировки. Таким образом, в целом, устройство транспортировки и средство блокировки, во взаимодействии с корпусом, обеспечивают то, что стопка таблеток транспортируется в направлении транспортировки на заданное расстояние каждый раз, когда происходит перемещение транспортного устройства вперед-назад. Заданное расстояние может быть, в частности, равно толщине одной таблетки или заданного количества таблеток.
Подобное раздаточное устройство работает очень просто. После выгрузки таблетки через разгрузочное отверстие нужно лишь переместить устройство транспортировки, относительно корпуса, в положение транспортировки и обратно в положение раздачи для того, чтобы подвести к разгрузочному отверстию новую таблетку или заданное количество новых таблеток. Как правило, перемещение транспортного устройства в положение транспортировки осуществляется пользователем вручную. Обратное перемещение предпочтительно осуществляется упругим элементом, который будет более подробно описан ниже, однако, как вариант, упомянутое перемещение может также осуществляться вручную. Данная функция не зависит от расположения устройства раздачи. Транспортное устройство может быть без труда полностью убрано в корпус таким образом, чтобы можно было безо всяких проблем выполнить устройство раздачи во влагозащитном исполнении. В экономичном варианте устройство может быть полностью изготовлено из пластика методом литья под давлением.
В одном из вариантов осуществления стопке таблеток создается препятствие при перемещении, относительно корпуса и/или транспортного устройства, по отдельным ярусам в направлении, противоположном направлению транспортировки. На каждом ярусе стопка таблеток может перемещаться вперед и назад относительно рассматриваемого устройства. Однако, в любом случае, после перехода на следующий ярус обратное перемещение стопки таблеток из этого яруса относительно корпуса или устройства транспортировки становится больше невозможным. В этой связи, расстояние между ярусами может соответствовать толщине одной таблетки или заданного количества таблеток. Однако оно может также соответствовать лишь части толщины обычной таблетки, например, быть от 0.5 до 2 мм, таким образом, чтобы устройство можно было заполнять таблетками разной толщины. В частности, при помощи данного устройства можно выдавать таблетки, толщина которых кратна расстоянию между ярусами.
Для создания устройства раздачи, герметично закрытого от попадания влаги или которое может быть герметично закрыто от попадания влаги, обычно достаточно, чтобы между соединенными деталями или деталями, которые могут быть соединены между собой, в собранном состоянии не было зазоров. Таким образом, если, например, внешняя трубка устройства раздачи, являющаяся частью корпуса, герметично закрыта с одного торца (верхнего торца) при помощи крышки, то между трубкой и крышкой не должно быть ни зазора, ни промежутка. Крышка предпочтительно соединяется с одним из торцов, "верхним торцом" внешней трубки по принципу формодержателя для обеспечения особо прочного закрытия упомянутого верхнего торца. В частности, между крышкой и внешней трубкой создается тугая посадка, обеспечивающая особо прочную герметизацию от попадания влаги. Другой, «нижний» торец внешней трубки также герметизируется от попадания влаги при помощи основания. В результате не остается зазоров, промежутков и т.п., через которые влага могла бы проникнуть внутрь устройства раздачи.
Основание корпуса может быть отдельной деталью, герметизирующей другой (нижний) торец внешней трубки без образования зазоров. В целях обеспечения особо прочного влагозащитного соединения между нижним торцом внешней трубки и основанием между основанием и внешней трубкой создается тугая посадка. Целостное соединение между основанием и нижним торцом внешней трубки обеспечивает еще более надежную защиту от попадания влаги, например в виде влажного воздуха, внутрь устройства раздачи.
В предпочтительном варианте осуществления средство блокировки состоит из подъемного устройства, на которое внутренним торцом (то есть «нижним» торцом, оппозитным отверстию) опирается стопка таблеток. Подъемное устройство взаимодействует с корпусом таким образом, что оно может перемещаться, относительно корпуса, вдоль направления транспортировки, например по отдельным ярусам, как это было описано выше, при этом ему создается препятствие, по меньшей мере, на ярусах, для перемещения против направления транспортировки. Подъемное устройство также взаимодействует с транспортным устройством таким образом, что позволяет транспортному устройству перемещаться, относительно корпуса, против направления транспортировки, при этом оно перемещается транспортным устройством во время перемещения последнего в направлении транспортировки. Другими словами, подъемное устройство может также перемещаться, относительно транспортного устройства, только в направлении транспортировки, например, как по ярусам, при этом ему создается препятствие, по меньшей мере, на ярусах, при перемещении, относительно транспортного устройства, против направления транспортировки. Таким образом, в результате обеспечивается транспортировка стопки таблеток в направлении транспортировки на заданное расстояние каждый раз, когда происходит перемещение транспортного устройства вперед-назад.
Это может достигаться за счет того, что подъемное устройство взаимодействует с корпусом через храповый механизм, обеспечивающий перемещение подъемного устройства, относительно корпуса, в направлении транспортировки, и предотвращающий перемещение, по ярусам, против упомянутого направления транспортировки. С этой целью на внутренней поверхности корпуса может быть сделано множество запирающих устройств, например, в виде запирающих ступеней (удерживающих зубцов) или запирающих упоров, установленных один за другим вдоль направления транспортировки, которые взаимодействуют, по меньшей мере, с одной первой фиксирующей областью подъемного устройства таким образом, что они обеспечивают перемещение подъемного устройства, относительно корпуса, в направлении транспортировки и предотвращают перемещение, по меньшей мере, на ярусах, против упомянутого направления транспортировки. Для упругого прижатия фиксирующей области подъемного устройства к запирающим устройствам подъемное устройство может быть упругодеформируемым перпендикулярно направлению транспортировки, против деформирующей силы, в этом случае фиксирующая область подъемного устройства прижимается к запирающим устройствам упомянутой деформирующей силой. Для этого в подъемном устройстве может иметься одна или более щелей, проходящих, по существу, вдоль направления транспортировки. Между тем, как вариант, первая фиксирующая область может быть также выполнена в виде упругого пружинного зуба, таким образом, чтобы подъемное устройство в целом не деформировалось. Для лучшего распределения удерживающих усилий, на подъемном устройстве может быть предусмотрено несколько первых фиксирующих областей, установленных одна за другой вдоль направления транспортировки.
В подобной ситуации расстояние между запирающими устройствами определяет размер ярусов, при перемещении через которые, относительно корпуса, подъемному устройству создается препятствие, по ярусам, против направления транспортировки. Как это было описано выше, данное расстояние может соответствовать толщине одной таблетки или нескольких таблеток, либо оно может соответствовать лишь части толщины обычной таблетки. В этом случае, взаимодействие фиксирующей области подъемного устройства с запирающими устройствами может осуществляться по принципу кабельной стяжки.
Первая фиксирующая область подъемного устройства может проходить через одну или более прорезей в транспортном устройстве, проходящих, по существу, вдоль направления транспортировки. В этом случае первая фиксирующая область подъемного устройства проходит через прорезь или прорези для взаимодействия с запирающими ступенями корпуса. Таким образом, транспортное устройство может фиксироваться по месту, относительно корпуса и подъемного элемента, в направлении, перпендикулярном направлению транспортировки.
Подобная конструкция подъемного устройства особенно предпочтительна в том случае, если транспортное устройство имеет, по существу, трубчатую конструкцию. В этом случае в транспортном устройстве предпочтительно имеется две прорези, расположенные диаметрально противоположно. В этом случае подъемное устройство, соответственно, предпочтительно направляется в транспортном устройстве вдоль направления транспортировки и оснащено двумя или более фиксирующими областями в виде фиксирующих упоров, расположенных диаметрально противоположно, по парам, которые выступают радиально через две прорези. В этом случае подъемное устройство предпочтительно имеет клинообразную конструкцию, то есть перекрывающую стенку, на которую опирается стопка таблеток, и боковую стенку предпочтительно цилиндрической формы или в форме усеченного конуса, через которую радиально выступают фиксирующие упоры. Подъемное устройство предпочтительно сходит на конус по направлению к отверстию для того, чтобы обеспечивать с повышенной надежностью безотказное перемещение, относительно транспортного устройства, в нужном направлении.
Подъемное устройство предпочтительно взаимодействует с транспортным устройством через второй храповый механизм, обеспечивающий перемещение транспортного устройства, относительно подъемного устройства, против направления транспортировки и обеспечивающий захват упомянутого подъемного элемента транспортным устройством при перемещении последнего, относительно корпуса, в направлении транспортировки. Другими словами, второй храповый механизм позволяет подъемному устройству перемещаться, относительно транспортного устройства, в направлении транспортировки, при этом он препятствует, на ярусах, его перемещению в обратном направлении. С этой целью в транспортном устройстве точно также имеется, например, множество запирающих устройств, например, в виде запирающих ступеней или запирающих упоров, которые взаимодействуют, по меньшей мере, с одной второй фиксирующей областью подъемного устройства таким образом, что они обеспечивают перемещение транспортного устройства, относительно подъемного устройства, против направления транспортировки и препятствуют его перемещению в упомянутом направлении транспортировки. Также предпочтительно в данной ситуации, чтобы подъемное устройство было упругодеформируемым, перпендикулярно направлению транспортировки, против деформирующей силы для упругого прижатия таким образом, второй фиксирующей области к запирающему устройству посредством упомянутой деформирующей силы. Для этого в подъемном устройстве также могут быть сделаны прорези или уже упомянутые прорези, допускающие деформацию первой фиксирующей области, могут использоваться для обеспечения деформации второй фиксирующей области. Сказанное выше по поводу расстояния между запирающими устройствами в корпусе относится, соответствующим образом, и к расстоянию между запирающими устройствами на транспортном устройстве. В этом случае, также, может быть предусмотрено несколько фиксирующих областей, установленных одна за другой в направлении транспортировки.
В частности, если подъемное устройство имеет клинообразную форму и перемещается в трубчатом транспортном устройстве, вторая фиксирующая область может быть образована внутренним торцом (обращенным в сторону, от разгрузочного отверстия) подъемного устройства, а фиксирующие области могут быть сделаны на внутренней стороне транспортного устройства.
В альтернативной конструкции подъемное устройство может направляться, относительно корпуса, криволинейным пазом, который, за счет своей формы, обеспечивает захват подъемного устройства транспортным устройством в направлении транспортировки, при этом управляющий кулачок предотвращает перемещение упомянутого подъемного устройства, относительно корпуса, против направления транспортировки по ярусам. С этой целью управляющий кулачок может иметь зубчатую форму, при этом первые секции выступают под малым углом в направлении транспортировки, а вторые секции выступают, по существу, перпендикулярно упомянутому направлению транспортировки. В подъемном устройстве имеется штифт управления, перемещающийся в управляющем кулачке. Если штифт управления находится в первых секциях, то подъемное устройство может перемещаться в направлении транспортировки и входить, посредством штифта, в область вторых секций. Если же упомянутый штифт управления находится во второй секции, то он больше не может перемещаться назад, против направления транспортировки, из-за направления, в котором выступает вторая секция. Между тем, реализация варианта осуществления, состоящего из управляющего кулачка, относительно дорогостояща по сравнению с другими вариантами осуществления настоящего изобретения.
Транспортное устройство предпочтительно изготавливается из влаговпитывающего (гигроскопического) пластика, известного из предшествующего уровня техники, либо же подобный материал может иметься на внутренней стенке корпуса. Как вариант или как дополнение, в подъемном устройстве может иметься принимающая область для осушающего вещества. Осушающее вещество также может содержаться и в крышке. Однако, для того чтобы сделать плоскую крышку, в силу причин, которые будут указаны ниже, упомянутую крышку также нужно предпочтительно изготавливать, по меньшей мере, частично, из влаговпитывающего пластика. В любом случае, это также относится и к областям стенок крышки, находящимся внутри устройства раздачи.
В еще одной альтернативной конструкции средства удержания могут состоять из множества первых пружинных зубов (упругих «складывающихся ступеней»), установленных на внутренней поверхности корпуса и пригодных для взаимодействия таким образом с нижним торцом стопки таблеток, расположенным оппозитно разгрузочному отверстию, или с подъемным устройством, несущим упомянутую стопку таблеток, что они обеспечивают перемещение стопки таблеток или подъемного устройства, относительно корпуса, в направлении разгрузочного отверстия и препятствуют перемещению против направления транспортировки. Таким образом, от подъемного устройства можно полностью отказаться или сделать его максимально простым, в частности без упругих элементов, для взаимодействия с корпусом. Кроме этого, средства блокировки могут состоять из множества вторых пружинных зубов/складывающихся ступеней, установленных на транспортном устройстве и пригодных для взаимодействия с торцом стопки таблеток, расположенным оппозитно разгрузочному отверстию, или с подъемным устройством, таким образом, чтобы они обеспечивали перемещение транспортного устройства, относительно стопки таблеток или подъемного устройства, против направления транспортировки и захватывали таблетку, расположенную в самом низу, или подъемное устройство, если происходит перемещение транспортного устройства в упомянутом направлении.
В одном из вариантов осуществления транспортное устройство имеет, по существу, трубчатую форму, то есть полую цилиндрическую конструкцию. В этом случае стопка таблеток находится внутри транспортного устройства. В подобной ситуации боковая сторона (стена оболочки) транспортного устройства, в целях экономии материала, может быть перфорирована любым удобным образом, при условии обеспечения устойчивости работы транспортного устройства. Упомянутое транспортное устройство предпочтительно имеет наружную раздаточную область, пригодную для деления стопки таблеток в направлении транспортировки. Для этого в подъемном устройстве предпочтительно имеется подходящая перекрывающая стенка, закрывающая его в наружном направлении. Разгрузочное отверстие предпочтительно сделано сбоку в упомянутой наружной разгрузочной области таким образом, чтобы самая первая таблетка в стопке таблеток, находящаяся в разгрузочной области, могла быть выгружена из упомянутой разгрузочной области через разгрузочное отверстие, перпендикулярно направлению транспортировки.
Боковое разгрузочное отверстие позволяет надежно выгружать таблетки в необходимом количестве, поскольку они не могут выпасть из разгрузочного отверстия относительно неконтролируемым образом. В силу причин, которые будут указаны ниже, конструкция бокового разгрузочного отверстия в транспортном устройстве (а, например, не в корпусе) обеспечивает необходимое ограничение перемещения транспортного устройства из положения раздачи в положение транспортировки. Таким образом, это позволяет, после выгрузки таблетки, перемещать стопку таблеток вверх на соответствующее расстояние за счет приведения в действие транспортного устройства, подготавливая тем самым к выгрузке очередную таблетку.
Транспортное устройство предпочтительно подпружинено при переходе из положения транспортировки в положение выгрузки, то есть в направлении транспортировки. Это позволяет пользоваться устройством одной рукой. В данном случае транспортное устройство предпочтительно установлено таким образом, что его можно вдавить в корпус большим пальцем, против упругой силы. После отпускания, транспортное устройство, под воздействием упругой силы, вновь возвращается в положение раздачи.
Это достигается за счет того, что пружинное устройство установлено между корпусом и транспортным устройством. Подобное пружинное устройство, в частности, может быть установлено между внутренним торцом транспортного элемента и основанием корпуса. В одной из простых конструкций пружинное устройство состоит из первого кольца, второго кольца и множества эластичных перемычек, соединяющих кольца и выступающих, по существу внутрь периферийной поверхности, под наклоном к направлению транспортировки.
Пружинное устройство и подъемное устройство могут быть изготовлены как единый узел и соединены между собой через заданные точки излома. Упомянутые заданные точки излома расположены таким образом, что они либо разламываются сразу после завершения сборки устройства, либо не позже того, как транспортное устройство используется в первый раз. Совместное изготовление пружинного устройства и подъемного устройства как единого узла предпочтительно сокращает расходы на производство и сборку.
Упругая сила, вместо пружинного устройства, также может создаваться непосредственно самим корпусом. Для этого в корпусе может иметься гофрированная область, которая может расширяться относительно направления транспортировки, против упругой силы. Гофрированная область делит корпус на наружную часть, прилегающую к разгрузочному отверстию, и внутреннюю часть, удаленную от разгрузочного отверстия. Затем транспортное устройство вставляется во внутреннюю часть таким образом, что упомянутая внутренняя часть перемещается при перемещении транспортного устройства, относительно наружной части, против направления транспортировки, тем самым, расширяя гофрированную область. В результате этого упомянутая область создает восстанавливающее упругое усилие по отношению к транспортному устройству.
Таблетки в устройстве раздачи фактически уложены в стопку одна на другую и зафиксированы по месту в таком положении. Таким образом, предотвращается механическое повреждение таблеток. Это особенно важно, когда речь идет о точных дозировках. Поскольку, например, если таблетка, от которой зависит самочувствие пациента, имеет механические повреждения, то дозировка, после приема механически поврежденной таблетки, может оказаться для пациента недостаточной. Таким образом, данный вариант осуществления предназначен, прежде всего, для хранения лекарств, принимаемых в форме таблеток.
Разумеется, если таблетка выгружена, а остальные таблетки в стопке непосредственно после этого надлежащим образом не были перемещены вверх в направлении разгрузочного отверстия или крышки, то предпочтительное фиксирование по месту фактически не обеспечивается. Подобное происходит, например, если транспортное устройство приводится в действие вручную для соответствующего перемещения остальных таблеток в стопке вверх в направлении разгрузочного отверстия. В целях предотвращения подобной нежелательной ситуации, в одном из вариантов осуществления изобретения рядом с разгрузочным отверстием и/или рядом с крышкой в устройстве раздачи имеется верхний стоппер.
Стоппер может иметь, например, круглую форму и располагаться внутри транспортного устройства. Упомянутый стоппер устанавливается таким образом, чтобы располагаться непосредственно под таблеткой, подготовленной к выгрузке. В этом случае остальная часть стопки таблеток упирается «верхним» торцом в упомянутый стоппер и блокируется в таком положении даже в том случае, если находящаяся сверху таблетка была выгружена. Таким образом, снижается вероятность механического повреждения таблеток, поскольку они удерживаются под стоппером. Упругость и размер стоппера подбираются в зависимости от типа таблеток таким образом, чтобы таблетка в стопке таблеток, в результате достаточного давления, могла проходить через стоппер, таким образом, чтобы оказаться в положении, из которого упомянутая таблетка может быть выгружена.
Для того чтобы сделать производство устройства раздачи более простым и экономичным, транспортное устройство, в одном из вариантов осуществления изобретения, состоит из двух половинок, соединенных между собой и образующих трубку. Две половинки предпочтительно соединены друг с другом по принципу формодержателя. Изготовление трубки с расположенными внутри нее запирающими ступенями и т.п. относительно трудоемко. Данная проблема решается за счет изготовления двух половинок, изготовление которых значительно проще, а следовательно, более экономично. Для обеспечения надежного соединения между половинками разгрузочная область с перекрывающей стенкой и разгрузочным отверстием транспортного устройства предпочтительно также изготавливаются отдельно и заворачиваются вокруг двух соединенных половинок таким образом, чтобы упомянутые половинки удерживались вместе, по меньшей мере, дополнительно, изготовленной отдельно разгрузочной областью.
Возможны любые сочетания между описанными различными конструкциями. Например, создание упругой силы не зависит от наличия подъемного устройства, а также от того, каким образом упомянутое устройство перемещается.
Краткое описание чертежей
Предпочтительные варианты осуществления настоящего изобретения будут описаны при помощи чертежей, на которых:

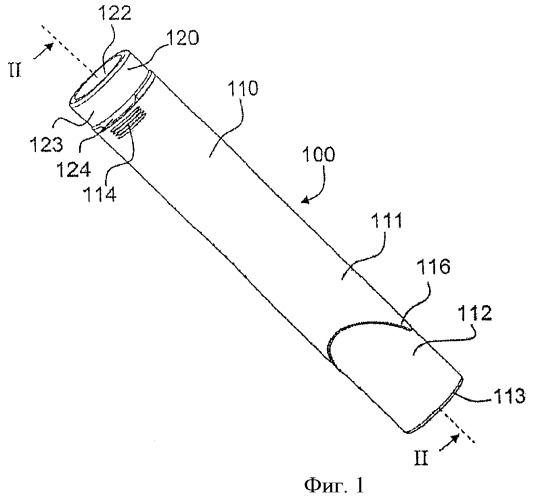

на фиг.1 | показан вид в перспективе первого типового варианта осуществления устройства раздачи; |
на фиг.2 | показан вид сбоку устройства раздачи по фиг.1 в направлении II-II; |
на фиг.3 | показано центральное продольное сечение устройства раздачи по фиг.1 в направлении II-II; |
на фиг.4 | показано продольное сечение по фиг.3, но с открытой крышкой; |
на фиг.5 | показан вид в перспективе устройства раздачи по фиг.1 с открытой крышкой; |
на фиг.6 | показан еще один вид в перспективе устройства раздачи с открытой крышкой; |
на фиг.7 | показан вид в перспективе в разрезе корпуса устройства раздачи по фиг.1; |
на фиг.8 | показан вид в перспективе внутренней трубки устройства раздачи по фиг.1; |
на фиг.9 | показан вид сбоку внутренней трубки в направлении просмотра IX-IX по фиг.5; |
на фиг.10 | показан вид в перспективе с увеличением подъемного и пружинного устройств устройства раздачи по фиг.1; |
на фиг.11 | показан еще один вид в перспективе с увеличением деталей по фиг.10; |
на фиг.12 | показан вид сбоку деталей по фиг.10 в направлении просмотра с поворотом на 90° относительно направления просмотра IX-IX; |
на фиг.13 | показано центральное продольное сечение деталей по фиг.10 в направлении просмотра IX-IX; |
на фиг.14 | показан вид в перспективе варианта деталей по фиг.10; |
на фиг.15 | показан еще один вид в перспективе варианта по фиг.14; |
на фиг.16 | показано центральное продольное сечение варианта по фиг.14 в направлении просмотра IX-IX; |
на фиг.17 | показан вид в перспективе корпуса по второму типовому варианту осуществления; |
на фиг.18 | показан вид в перспективе корпуса по третьему типовому варианту осуществления; |
на фиг.19 | показан вид в перспективе корпуса по четвертому типовому варианту осуществления; |
на фиг.20 | показано увеличенное изображение детали внутренней трубки со складывающимися ступенями; |
на фиг.21 | показано центральное продольное сечение устройства раздачи по пятому типовому варианту осуществления, вдоль плоскости сечения, проходящей через фиксирующие упоры на подъемном устройстве; |
на фиг.22 | показан детализированный вид с увеличением внутренней торцевой области по фиг.21; |
на фиг.23 | показан вид в перспективе внешней трубки устройства раздачи по фиг.21; |
на фиг.24 | показан вид в перспективе запорного приспособления устройства раздачи по фиг.21; |
на фиг.25 | показан вид в плане подъемного устройства; |
на фиг.26 | показано первое боковое сечение детали по одному из вариантов осуществления устройства раздачи; и |
на фиг.27 | показано второе боковое сечение детали по одному из вариантов осуществления устройства раздачи. |
Подробное описание предпочтительных вариантов осуществления
Первый типовой вариант осуществления устройства раздачи таблеток по настоящему изобретению представлен на фигурах с 1 по 6. Устройство раздачи состоит из корпуса в виде внешней трубки 110 с крышкой 120, которая соединена с упомянутой внешней трубкой в единую деталь при помощи плоской петли 121. В упомянутой внешней трубке 110 имеется цилиндрическая боковая стенка, разделенная при помощи V-образного ориентирующего вспомогательного устройства 116 для упрощения сборки на первую боковую область 111 и вторую боковую область 112 с несколько меньшим внутренним диаметром. Соответственно внешний диаметр, используемый в качестве внешнего визуального ориентира, также предпочтительно меньше, как это видно на фиг.1. Таким образом, внутренняя стенка внешней трубки состоит из колоколообразных, сходящих на конус книзу направляющих для фиксирующих упоров 302 или аналогичных устройств, относящихся к вставляемому подъемному устройству. Посредством направляющих фиксирующие упоры направляются в нужное положение, что упрощает сборку соответствующих отдельных деталей устройства раздачи.
Внешняя трубка 110 по направлению книзу закрыта основанием 113 и соединена с последним в единый узел. У верхнего торца внешней трубки, напротив плоской петли 121 имеется вспомогательное устройство 114 для открывания крышки. В крышке 120 корпуса имеется короткая, цилиндрическая боковая область 123 и верхняя перекрывающая стенка 122. Высота данной боковой области предпочтительно такова, чтобы только обеспечивать герметизацию разгрузочного отверстия 203 транспортного устройства, отверстие выступает по отношению к корпусу, обеспечивая защиту от проникновения влаги. Высота крышки, следовательно, в крайнем случае, лишь незначительно превышает высоту разгрузочного отверстия 203. Таким образом, обычно, высота боковой стенки 123 больше толщины одной таблетки и меньше толщины двух таблеток. Разумеется, это условие не выполняется, если толщина таблеток намного меньше высоты разгрузочного отверстия. Чем меньше высота боковой области 120, тем более механически устойчива упомянутая область и ниже вероятность нежелательного загрязнения. Таким образом, в данном варианте осущест
