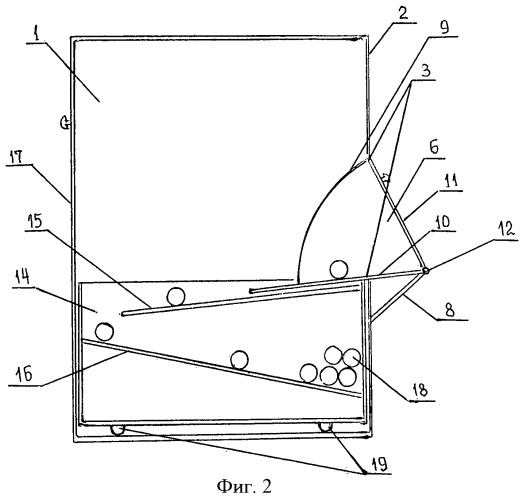

Контейнер содержит корпус, выполненный в виде прямоугольного параллелепипеда, на передней вертикальной стенке которого в верхней части выполнено загрузочное окно. Корпус снабжен загрузочным клапаном, состоящим из корпуса, несущего откидного ковша, двух боковых стенок и передней, неразъемно закрепленной на передней стенке корпуса. Днище ковша изогнуто под углом по поперечной линии. Наружная часть днища ковша одновременно является крышкой клапана. В открытом состоянии загрузочное окно клапана перекрыто внутренней частью днища ковша. Угол изгиба днища ковша обеспечивает устойчивое положение в нем лампы при загрузке и гравитационное ее скатывание при закрытом клапане. В нижней части корпуса установлена с возможностью свободного извлечения сменная накопительная емкость для сбора ламп с наклонными плоскостями, форма которой конгруэнтна внутренней поверхности корпуса. По первому варианту выполнения внутри емкости к стенке, параллельной передней стенке корпуса, под внутренним днищем ковша и в непосредственной близости от него по ширине стенки емкости закреплена наклонная плоскость. Вторая наклонная плоскость является наклонным дном емкости. Дно наклонено по отношению к стенке емкости, параллельной задней стенке корпуса контейнера. Свободный конец наклонной плоскости не доходит до дна емкости на расстояние, обеспечивающее свободное прохождения лампы. По второму варианту в контейнере в отличие от первого внутри емкости к стенкам, параллельным передней и задней стенкам корпуса контейнера, по их ширине закреплены наклонные плоскости. Первая плоскость закреплена на стенке емкости, параллельной передней стенке корпуса, под внутренним днищем ковша и в непосредственной близости от него. Вторая плоскость закреплена с наклоном по отношению к стенке емкости, параллельной задней стенке корпуса контейнера. Третья плоскость закреплена с наклоном по отношению к стенке емкости, параллельной передней стенке корпуса контейнера, и так далее. Последняя наклонная плоскость является дном накопительной емкости. Свободные концы плоскостей не доходят до противоположной стенки емкости и до поверхности нижележащей плоскости на расстояние для свободного прохождения лампы. По третьему варианту внутри емкости первая наклонная плоскость закреплена с наклоном по отношению к стенке емкости, параллельной его задней стенке. Вторая плоскость закреплена с наклоном по отношению к стенке емкости, параллельной его передней стенке. Третья плоскость закреплена с наклоном по отношению к стенке емкости, параллельной его задней стенке, и так далее. Последняя наклонная плоскость является дном емкости. Свободные концы плоскостей не доходят до противоположной стенки емкости и до поверхности нижележащей плоскости на расстояние для свободного прохождения лампы. Внутренняя поверхность емкости, обе поверхности наклонных плоскостей и внутренняя поверхность ковша загрузочного клапана покрыты мягким амортизирующим материалом. Группа изобретений обеспечивает снижение загрязнения окружающей среды, возможность оборачиваемости контейнера и повышение удобства пользования. 3 н. и 13 з.п. ф-лы, 4 ил.

Реферат

Изобретение относится к таре для хранения и транспортировки вышедших из строя изделий, загрязняющих окружающую среду при разрушении, в частности непригодных для дальнейшей эксплуатации содержащих ртуть газоразрядных люминесцентных энергосберегающих ламп, и может быть использовано для технического обеспечения раздельного сбора опасных отходов первого класса токсичности, а именно для сбора компактных люминесцентных энергосберегающих ламп.

В последние годы одной из обсуждаемых проблем в промышленно развитых странах мира стала оптимизация энергопотребления, в частности оптимизация потребления электрической энергии. Одним из направлений в осуществлении снижения энергозатрат в этой области является применение энергосберегающих электрических ламп, используемых для освещения. В частности энергосберегающими характеристиками обладают газоразрядные люминесцентные лампы линейного типа и компактные газоразрядные люминесцентные лампы. Для них характерна большая светоотдача по сравнению с традиционными лампами накаливания при меньшем энергопотреблении. От люминесцентных ламп линейного типа компактные люминесцентные энергосберегающие лампы (далее КЛЭЛ) отличаются значительно меньшими размерами и конфигурацией и внешне напоминают лампы накаливания. При этом идентичность конструкций их цоколей позволяет использовать КЛЭЛ вместо ламп накаливания простой заменой.

В настоящее время КЛЭЛ нашли широкое применение в быту и на производстве. Однако недостатком КЛЭЛ, как и всех люминесцентных ламп, является то, что в них в качестве рабочего вещества используют пары ртути. В результате вышедшая из строя КЛЭЛ превращается в опасный ртутьсодержащий отход. Поэтому использованную КЛЭЛ нельзя выбрасывать в обычный мусорный контейнер. Отсюда возникает задача создания мусорного контейнера для сбора компактных люминесцентных энергосберегающих ламп.

Проведенный патентный поиск не выявил известность специализированных контейнеров для опасных отходов, предназначенных для сбора КЛЭЛ. В результате проведенного патентного поиска выявлены только специализированные контейнеры для опасных отходов, предназначенные для сбора газоразрядных люминесцентных ламп линейного типа.

Известен контейнер для раздельного сбора городских отходов, состоящий из корпуса, в боковой стенке которого выполнено приемное окно, закрытое створкой. Створка отжимается вовнутрь корпуса при нажатии снаружи и возвращается в исходное закрытое состояние под действием пружины. Разгрузку контейнера осуществляют со стороны откидного дна приподниманием контейнера после освобождения удерживающих затворов (патент ЕР 1564159, B65F 1/00, B65F 1/12, публ. 17.08.2009).

Использование известного контейнера для сбора КЛЭЛ выявляет следующие недостатки. Контейнер не исключает доступность к его содержимому, что допускает возможность выемки из него опасных отходов. Кроме того, при сборе КЛЭЛ бросают в приемное окно и она падает на дно контейнера, что обуславливает высокий бой КЛЭЛ при сборе, а следовательно представляет высокую опасность для окружающей среды. При этом в известном контейнере отсутствует сменная емкость для собираемых КЛЭЛ. В результате разгрузку контейнера осуществляют со стороны откидного дна приподниманием контейнера после освобождения удерживающих затворов, что требует немедленной утилизации содержимого контейнера и обуславливает неудобство его использования.

Известен безопасный мусорный контейнер для раздельного сбора бытовых отходов, который состоит из корпуса, в котором установлена сменная емкость для отходов. Над емкостью в верхней части контейнера выполнено загрузочное окно с пружинящей крышкой. Для разгрузки контейнера откидывают в сторону его боковую стенку, вынимают сменную емкость, на ее место ставят пустую и ставят стенку контейнера на место (ЕР 0502797, B65F 1/00, B65F 1/14, 09.09.1999).

В известном контейнере конструкция загрузочного окна исключает доступность к его содержимому, что не допускает возможность выемки из него опасных отходов. Однако при использовании известного контейнера для сбора КЛЭЛ недостатком является то, что КЛЭЛ бросают в приемное окно и она в сменную емкость падает, что обуславливает высокий бой КЛЭЛ при сборе, а следовательно представляет высокую опасность для окружающей среды.

Известен контейнер для раздельного сбора бытовых отходов, включающий коробчатый корпус и откидной лоток для приема отходов, открывающийся на передней стенке контейнера (ЕР 1778544, В07С 5/00, B65F 1/00, 02.05.2007).

Как и в предыдущем контейнере, конструкция загрузочного окна исключает доступность к его содержимому, что не допускает возможность выемки из него опасных отходов. Однако при использовании контейнера для сбора КЛЭЛ недостатком является то, что КЛЭЛ бросают в приемное окно и она падает вовнутрь контейнера. Это обуславливает высокий бой КЛЭЛ при сборе, а следовательно представляет высокую опасность для окружающей среды. Кроме того, в известном контейнере отсутствует сменная емкость для собираемых КЛЭЛ. При этом разгрузку контейнера осуществляют со стороны откидного дна приподниманием контейнера после освобождения удерживающих затворов, что требует немедленной утилизации содержимого контейнера и обуславливает неудобство его использования.

Известен контейнер для опасных отходов, преимущественно для использованных газоразрядных ламп линейного типа. Контейнер содержит герметичный корпус, в котором под его верхней стенкой размещена камера предварительного накопления отходов. Камера имеет загрузочное и выходное отверстия и представляет собой дугообразный канал, равный по ширине и величине щели длине и диаметру собираемых люминесцентных ламп. В корпусе под выходным отверстием дугообразного канала размещен лоток для приема лампы. Лампу вкладывают в дугообразный канал и толкателем проталкивают вглубь канала. Из выходного отверстия канала лампа падает в лоток, который опускается под тяжестью лампы до тех пор, пока не достигнет дна или скученности из загруженных в контейнер ламп. Лоток из-за ослабления натяжения поддерживающей его пружины наклоняется, и лампа с него скатывается внутрь контейнера. Для того чтобы пары ртути, образующиеся внутри контейнера из-за возможного нарушения целостности ламп в результате падения в контейнер, не выходили наружу, дугообразный канал заполнен жидкостью, выполняющей роль запорного элемента и препятствующей выходу из контейнера паров ртути из разбившихся в нем ламп. Разгрузка контейнера осуществляется со стороны откидного дна приподниманием контейнера после освобождения удерживающих затворов (авт. св. СССР №1822851, B65F 1/00, 23.06.93).

Недостатком известного контейнера является то, что он предназначен для сбора только люминесцентных ламп линейного типа, что не позволяет использовать его для сбора компактных люминесцентных ламп. Кроме того, контейнер сложен конструктивно, что снижает удобство его эксплуатации. При этом, несмотря на то, что контейнер обладает такими положительными качествами, как исключает доступность к содержимому контейнера и снабжен средствами, предотвращающими при сборе ламп возможность попадания в окружающую среду паров ртути из ламп при нарушении их целостности (дугообразный канал для приема ламп, заполненный жидкостью), в известном контейнере велика вероятность возможности нарушения герметичности ламп, так как положение лампы в лотке неустойчивое, что обуславливает большую вероятность падения лампы вниз из-за нарушения равновесия. Поэтому, несмотря на наличие принятых мер, препятствующих выходу паров ртути в окружающую среду, контейнер до вывоза его в место утилизации ламп представляет повышенную опасность для окружающей среды.

Кроме того, в известном контейнере отсутствует сменная емкость для приема отходов и выгрузку контейнера выполняют со стороны откидного дна приподниманием контейнера после освобождения удерживающих затворов. Это приводит к активному нарушению целостности ламп при выгрузке, а следовательно требует немедленной утилизации содержимого контейнера. Кроме того, контейнер имеет сложную конструкцию, а отсутствие сменной емкости вносит проблему оборачиваемости контейнеров, так как каждый раз после заполнения контейнер увозят к месту утилизации отходов. Все это обуславливает неудобство использования известного контейнера.

Известен контейнер для опасных отходов, а именно контейнер для сбора и транспортировки отработанных люминесцентных ламп линейного типа, содержащий корпус в виде переносного металлического или пластикового цилиндра с ручками на боковой поверхности. Контейнер снабжен средством герметизации, выполненным в виде закрепляемого на открытой части контейнера мягкого быстросъемного чехла из пылевлагонепроницаемого материала. Чехол снабжен фиксирующими средствами. Высота контейнера соответствует длине собираемых в него ламп. Выгрузка контейнера осуществляется переворачиванием вверх дном (полезная модель РФ №26226, С22В 43/00, 20.11.2002).

Наиболее близким к предлагаемому является контейнер для сбора люминесцентных ламп линейного типа, входящий в установку для демеркуризации люминесцентных ламп линейного типа. Контейнер выполнен автономным и транспортабельным, заполняемым лампами в любой точке потребления ламп. Корпус контейнера выполнен в виде цилиндрической емкости с прямоугольным приемным окном на боковой поверхности, причем более длинные стороны окна лежат на образующих цилиндра. Длина боковых сторон приемного окна несколько превышает длину собираемых люминесцентных ламп. Окно обрамлено фланцем с уплотнителем. На фланце на одной из образующих цилиндра шарнирно установлена крышка контейнера. Крышка оснащена замковыми элементами и элементами транспортных запоров, например, в виде соосных отверстий под болтовую пару. При использовании контейнера крышку открывают наружу, кладут лампу и плотно закрывают замковыми парами. При транспортировании дополнительно крышку фиксируют болтовыми парами. Разгрузку контейнера выполняют на месте утилизации ламп непосредственно в бункер демеркуризатора (патент РФ №2009237, С22В 43/00, 15.03.94).

Недостаток известных контейнеров прежде всего заключается в том, что они предназначены для сбора люминесцентных ламп линейного типа. Кроме того, доступность к содержимому контейнера, в то время, когда он находится на площадке для сбора отходов, допускает возможность выемки из него опасных отходов. В результате известные контейнеры представляют повышенную опасность для окружающей среды.

При этом при загрузке в контейнер лампа падает на его дно, что является причиной возможности нарушения целостности ламп при их закладке в контейнер. Кроме того, известный контейнер, наиболее близкий к предлагаемому, предполагает укладку ламп при загрузке по образующей корпуса контейнера. Учитывая большие линейные размеры люминесцентных ламп линейного типа, при их загрузке возможны перекосы, в результате которых у ламп, уложенных с перекосом, нарушается целостность под тяжестью вышележащих ламп. В результате известные контейнеры не обеспечивают возможность загрузки ламп без нарушения их целостности и представляют повышенную опасность для окружающей среды.

Кроме того, в известных контейнерах отсутствует сменная емкость для приема отходов, что заставляет выполнять выгрузку контейнеров в месте непосредственной утилизации с немедленной утилизацией содержимого контейнеров. Это вносит проблему повышения оборачиваемости контейнеров и обуславливает неудобство их использования.

Из вышеизложенного следует, что выявленные в процессе патентного поиска контейнеры для сбора опасных отходов по патентам: на изобретение РФ №2009237, С22В 43/00, 15.03.94, на полезную модель РФ №26226, С22В 43/00, 20.11.2002, по авторскому свидетельству СССР №1822851, B65F 1/00, 23.06.93 являются контейнерами для сбора люминесцентных ламп линейного типа.

Контейнеры (патент ЕР 1564159, B65F 1/00, B65F 1/12, публ. 17.08.2009, патент ЕР 0502797, B65F 1/00, B65F 1/14, публ. 09.09.92 и наиболее близкий к предлагаемому изобретению патент ВЕ Р1778544, В07С 5/00, B65F 1/00, публ. 02.05.2007) являются контейнерами общего назначения. Однако при использовании этих контейнеров для сбора компактных люминесцентных энергосберегающих ламп они не обеспечивают одновременно недоступность к содержимому контейнера и возможность загрузки контейнера без нарушения целостности ламп, что не исключает вероятность выхода в окружающую среду паров ртути из разбитых ламп и создает повышенную опасность для окружающей среды. Вышесказанное обуславливает невозможность использования выявленных в процессе патентного поиска контейнеров общего назначения для сбора компактных люминесцентных энергосберегающих ламп.

Предлагаемый контейнер для сбора люминесцентных энергосберегающих ламп (варианты) решает задачу создания соответствующего контейнера, осуществление которого обеспечивает достижение технического результата, заключающегося в расширение арсенала средств для технического обеспечения раздельного сбора опасных отходов первого класса токсичности путем создания контейнера для сбора компактных люминесцентных энергосберегающих ламп.

Кроме того, достигаемый при осуществлении заявленного контейнера для сбора люминесцентных энергосберегающих ламп (варианты) технический результат заключается в обеспечении недоступности к содержимому контейнера, в возможности загрузки контейнера без нарушения целостности ламп, в снижении опасности контейнера для окружающей среды, в исключении проблемы оборачиваемости контейнеров при их использовании, в повышении удобства эксплуатации контейнера.

Сущность заявленного контейнера для сбора люминесцентных энергосберегающих ламп (варианты) заключается в том, что в контейнере для сбора люминесцентных энергосберегающих ламп, содержащем корпус, снабженный загрузочным окном, выполненным в стенке корпуса, по первому варианту новым является то, что корпус контейнера выполнен в виде прямоугольного параллелепипеда, а загрузочное окно в корпусе контейнера выполнено на передней вертикальной стенке в верхней части, кроме того, корпус контейнера снабжен загрузочным клапаном, который содержит корпус, несущий откидной ковш и жестко и неразъемно закрепленный на передней вертикальной стенке корпуса контейнера, при этом корпус клапана содержит две боковые и переднюю стенку, которая одним из торцов жестко и неразъемно закреплена на передней стенке корпуса контейнера под острым углом, при этом боковые стенки ковша перпендикулярны его днищу, а днище ковша изогнуто под углом по поперечной линии, при этом ковш по линии сгиба днища шарнирно закреплен на передней стенке корпуса клапана, которая закреплена на передней стенке корпуса контейнера таким образом, что ковш имеет возможность прохождения через загрузочное окно в корпусе контейнера путем вращения в вертикальной плоскости, кроме того, плоскость внутренней части днища ковша продолжена вперед за пределы его боковых стенок на длину, обеспечивающую возможность фиксации ковша в загрузочном окне в корпусе контейнера при полностью открытом загрузочном клапане, загрузочное окно которого в этом положении днища ковша полностью перекрыто, при этом днище ковша изогнуто под углом так, что при полностью открытом загрузочном клапане компактная люминесцентная энергосберегающая лампа (КЛЭЛ) занимает внутри ковша устойчивое положение, а в положении ковша, при котором он полностью опущен вовнутрь корпуса контейнера, наклон внутренней части днища обеспечивает гравитационное скатывание КЛЭЛ, при этом наружная часть днища ковша одновременно является крышкой клапана и полностью перекрывает его загрузочное окно, кроме того, в нижней части корпуса контейнера установлена с возможностью свободного извлечения из корпуса контейнера сменная накопительная емкость для сбора КЛЭЛ, выполненная коробчатой прямоугольной формы, внутри которой к стенке, параллельной передней стенке корпуса контейнера, под внутренним днищем ковша и в непосредственной близости от него по ширине стенки емкости закреплена наклонная плоскость, а вторая наклонная плоскость является наклонным дном накопительной емкости, которое наклонено по отношению к стенке емкости, параллельной задней стенке корпуса контейнера, причем свободный конец наклонной плоскости не доходит до дна накопительной емкости на расстояние, обеспечивающее минимальное расстояние для свободного прохождения КЛЭЛ, кроме того, внутренняя поверхность сменной накопительной емкости для сбора компактных люминесцентных ламп, обе поверхности наклонной плоскости и внутренняя поверхность ковша загрузочного клапана покрыты мягким амортизирующим материалом. При этом внутреннее днище ковша, наклонная плоскость и дно накопительной емкости расположены к соответствующим стенкам накопительной емкости под равными углами. Причем передняя стенка корпуса клапана выполнена в форме прямоугольника, а две идентичные боковые стенки выполнены в форме тупоугольного треугольника, один из острых углов которого равен углу закрепления передней стенки на корпусе контейнера, при этом торцы боковых стенок, образующие с основанием треугольника упомянутый угол, жестко и неразъемно соединены с торцами соответствующих боковых сторон передней стенки корпуса клапана, а торцы, соответствующие основанию треугольника, жестко и неразъемно соединены с передней стенкой корпуса контейнера, причем свободные торцы боковых стенок и свободный торец передней стенки клапана образуют загрузочное окно клапана. Кроме того, задняя стенка контейнера соединена с корпусом шарнирно с возможностью вращения в горизонтальной плоскости и фиксации в корпусе посредством замка, загрузочное окно в корпусе контейнера, внутреннее и наружное днище ковша выполнены прямоугольными, а боковые стороны ковша представляют собой сектор окружности с радиусом, близким к длине наружного днища ковша.

По второму варианту новым является то, что корпус контейнера выполнен в виде прямоугольного параллелепипеда, а загрузочное окно в корпусе контейнера выполнено на передней вертикальной стенке в верхней части, кроме того, корпус контейнера снабжен загрузочным клапаном, который содержит корпус, несущий откидной ковш и жестко и неразъемно закрепленный на передней вертикальной стенке корпуса контейнера, при этом корпус клапана содержит две боковые стенки и переднюю стенку, которая одним из торцов жестко и неразъемно закреплена на передней стенке корпуса контейнера под острым углом, при этом боковые стенки ковша перпендикулярны его днищу, а днище ковша изогнуто под углом по поперечной линии, при этом ковш по линии сгиба днища шарнирно закреплен на передней стенке корпуса клапана, которая закреплена на передней стенке корпуса контейнера таким образом, что ковш имеет возможность прохождения через загрузочное окно в корпусе контейнера путем вращения в вертикальной плоскости, кроме того, плоскость внутренней части днища ковша продолжена вперед за пределы его боковых стенок на длину, обеспечивающую возможность фиксации ковша в загрузочном окне в корпусе контейнера при полностью открытом загрузочном клапане, загрузочное окно которого в этом положении днища ковша полностью перекрыто, при этом днище ковша изогнуто под углом так, что при полностью открытом загрузочном клапане компактная люминесцентная энергосберегающая лампа (КЛЭЛ) занимает внутри ковша устойчивое положение, а в положении ковша, при котором он полностью опущен вовнутрь корпуса контейнера, наклон внутренней части днища обеспечивает гравитационное скатывание КЛЭЛ, при этом наружная часть днища ковша одновременно является крышкой клапана и полностью перекрывает его загрузочное окно, кроме того, в нижней части корпуса контейнера установлена с возможностью свободного извлечения из корпуса контейнера сменная накопительная емкость для сбора КЛЭЛ, выполненная коробчатой прямоугольной формы, внутри которой к стенкам, параллельным передней и задней стенкам корпуса контейнера, по их ширине закреплены наклонные плоскости, причем первая наклонная плоскость закреплена на стенке емкости, параллельной передней стенке корпуса контейнера, под внутренним днищем ковша и в непосредственной близости от него, вторая наклонная плоскость закреплена с наклоном по отношению к стенке емкости, параллельной задней стенке корпуса контейнера, третья наклонная плоскость закреплена с наклоном по отношению к стенке емкости, параллельной передней стенке корпуса контейнера, и так далее, последняя наклонная плоскость является наклонным дном накопительной емкости, причем свободные концы плоскостей не доходят до противоположной стенки емкости и находятся от стенки и от поверхности нижележащей плоскости на расстоянии, обеспечивающем минимальное расстояние для свободного прохождения КЛЭЛ, кроме того, внутренняя поверхность сменной накопительной емкости для сбора компактных люминесцентных ламп, обе поверхности наклонных плоскостей и внутренняя поверхность ковша загрузочного клапана покрыты мягким амортизирующим материалом. При этом внутреннее днище ковша, все наклонные плоскости и дно накопительной емкости расположены к соответствующим стенкам накопительной емкости под равными углами. Причем передняя стенка корпуса клапана выполнена в форме прямоугольника, а две идентичные боковые стенки выполнены в форме тупоугольного треугольника, один из острых углов которого равен углу закрепления передней стенки на корпусе контейнера, при этом торцы боковых стенок, образующие с основанием треугольника упомянутый угол, жестко и неразъемно соединены с торцами соответствующих боковых сторон передней стенки корпуса клапана, а торцы, соответствующие основанию треугольника, жестко и неразъемно соединены с передней стенкой корпуса контейнера, причем свободные торцы боковых стенок и свободный торец передней стенки клапана образуют загрузочное окно клапана. Кроме того, задняя стенка контейнера соединена с корпусом шарнирно с возможностью вращения в горизонтальной плоскости и фиксации в корпусе посредством замка, а загрузочное окно в корпусе контейнера, внутреннее и наружное днище ковша выполнены прямоугольными, а боковые стороны ковша представляют собой сектор окружности с радиусом, близким к длине наружного днища ковша.

По третьему варианту новым является то, что корпус контейнера выполнен в виде прямоугольного параллелепипеда, а загрузочное окно в корпусе контейнера выполнено на передней вертикальной стенке в верхней части, кроме того, корпус контейнера снабжен загрузочным клапаном, который содержит корпус, несущий откидной ковш и жестко и неразъемно закрепленный на передней вертикальной стенке корпуса контейнера, при этом корпус клапана содержит две боковые и переднюю стенку, которая одним из торцов жестко и неразъемно закреплена на передней стенке корпуса контейнера под острым углом, при этом боковые стенки ковша перпендикулярны его днищу, а днище ковша изогнуто под углом по поперечной линии, при этом ковш по линии сгиба днища шарнирно закреплен на передней стенке корпуса клапана, которая закреплена на передней стенке корпуса контейнера таким образом, что ковш имеет возможность прохождения через загрузочное окно в корпусе контейнера путем вращения в вертикальной плоскости, кроме того, плоскость внутренней части днища ковша продолжена вперед за пределы его боковых стенок на длину, обеспечивающую возможность фиксации ковша в загрузочном окне в корпусе контейнера при полностью открытом загрузочном клапане, загрузочное окно которого в этом положении днища ковша полностью перекрыто, при этом днище ковша изогнуто под углом так, что при полностью открытом загрузочном клапане компактная люминесцентная энергосберегающая лампа (КЛЭЛ) занимает внутри ковша устойчивое положение, а в положении ковша, при котором он полностью опущен вовнутрь корпуса контейнера, наклон внутренней части днища обеспечивает гравитационное скатывание КЛЭЛ, при этом наружная часть днища ковша одновременно является крышкой клапана и полностью перекрывает его загрузочное окно, кроме того, в нижней части корпуса контейнера под внутренним днищем откидного ковша установлена с возможностью свободного извлечения из корпуса контейнера сменная накопительная емкость для сбора КЛЭЛ, выполненная коробчатой прямоугольной формы, внутри которой к стенкам, параллельным передней и задней стенкам корпуса контейнера, по их ширине закреплены наклонные плоскости, причем первая наклонная плоскость закреплена с наклоном по отношению к стенке емкости, параллельной его задней стенке, вторая наклонная плоскость закреплена с наклоном по отношению к стенке емкости, параллельной его передней стенке, третья наклонная плоскость закреплена с наклоном по отношению к стенке емкости, параллельной его задней стенке, и так далее, последняя наклонная плоскость является наклонным дном накопительной емкости, причем свободные концы плоскостей не доходят до противоположной стенки емкости и находятся от стенки и от поверхности нижележащей плоскости на расстоянии, обеспечивающем минимальное расстояние для свободного прохождения КЛЭЛ, кроме того, внутренняя поверхность сменной накопительной емкости для сбора компактных люминесцентных ламп, обе поверхности наклонных плоскостей и внутренняя поверхность ковша загрузочного клапана покрыты мягким амортизирующим материалом. При этом внутреннее днище ковша, все наклонные плоскости и дно накопительной емкости расположены к соответствующим стенкам накопительной емкости под равными углами. Кроме того, плоскость внутренней части днища ковша продолжена вперед за пределы его боковых стенок на длину, при которой в положении ковша, полностью опущенном внутрь корпуса контейнера, конец внутреннего днища ковша находится на расстоянии от поверхности первой наклонной плоскости, соответствующем минимальному расстоянию, обеспечивающему свободное прохождение КЛЭЛ. Причем передняя стенка корпуса клапана выполнена в форме прямоугольника, а две идентичные боковые стенки выполнены в форме тупоугольного треугольника, один из острых углов которого равен углу закрепления передней стенки на корпусе контейнера, при этом торцы боковых стенок, образующие с основанием треугольника упомянутый угол, жестко и неразъемно соединены с торцами соответствующих боковых сторон передней стенки корпуса клапана, а торцы, соответствующие основанию треугольника, жестко и неразъемно соединены с передней стенкой корпуса контейнера, причем свободные торцы боковых стенок и свободный торец передней стенки клапана образуют загрузочное окно клапана. При этом задняя стенка контейнера соединена с корпусом шарнирно с возможностью вращения в горизонтальной плоскости и фиксации в корпусе посредством замка, загрузочное окно в корпусе контейнера, внутреннее и наружное днище ковша выполнены прямоугольными, а боковые стороны ковша представляют собой сектор окружности с радиусом, близким к длине наружного днища ковша.

Заявленный технический результат достигается следующим образом.

Для всех вариантов. Признаки формулы изобретения: «Контейнер для сбора люминесцентных энергосберегающих ламп, содержащий корпус, снабженный загрузочным окном, выполненным в стенке корпуса, …» являются необходимыми для осуществления заявленного контейнера и обеспечения его работоспособности, а следовательно они обеспечивают достижение заявленного технического результата.

Выполнение корпуса в виде прямоугольного параллелепипеда является оптимальным для осуществления его конструкции в целом, а следовательно обеспечивает достижение заявленного технического результата.

Введение в контейнер клапана, который содержит корпус, несущий откидной ковш и содержащий две боковые и переднюю стенку, жестко закрепленные на передней стенке корпуса контейнера, обеспечивает недоступность к содержимому контейнера при загрузке в него КЛЭЛ при любом положении загрузочного ковша, что снижает опасность контейнера по отношению к окружающей среде. Выполнение загрузочного окна в корпусе контейнера на передней вертикальной стенке в верхней части и закрепление передней стенки клапана на передней стенке корпуса контейнера жестко и неразъемно под острым углом позволяет максимально вынести загрузочный ковш из корпуса контейнера и освободить внутреннее пространство корпуса контейнера для размещения в нем сменной накопительной емкости, что решает проблемы оборачиваемости контейнеров при их использовании.

Выполнение днища ковша изогнутым под углом по поперечной линии обеспечивает возможность закрепления ковша шарнирно по линии сгиба днища на стенке корпуса клапана с возможностью прохождения его через загрузочное окно в корпусе контейнера путем вращения в вертикальной плоскости. Кроме того, возможность прохождения ковша через загрузочное окно в корпусе контейнера обеспечиваются также благодаря тому, что загрузочное окно в корпусе контейнера, внутреннее и наружное днище ковша выполнены прямоугольными, а боковые стороны ковша представляют собой сектор окружности с радиусом, близким к длине наружного днища ковша. При этом закрепление передней стенки корпуса клапана жестко и неразъемно на передней стенке корпуса контейнера под острым углом отодвигает верхний торец передней стенки корпуса клапана от передней стенки корпуса контейнера, что позволяет использовать переднюю стенку клапана в качестве опоры для откидного ковша. Причем насколько ковш вынесен из корпуса контейнера зависит от величины острого угла, под которым закреплена стенка корпуса клапана с шарнирно закрепленным на ней ковшом.

Кроме того, в корпусе клапана передняя стенка выполнена в форме прямоугольника, а две идентичные боковые стенки выполнены в форме тупоугольного треугольника, один из острых углов которого равен углу закрепления передней стенки на корпусе контейнера. При этом боковые стенки, образующие с основанием треугольника упомянутый угол, торцами жестко и неразъемно соединены с торцами соответствующих боковых сторон передней стенки корпуса клапана, а торцами, соответствующими основанию треугольника, боковые стенки жестко и неразъемно соединены с передней стенкой корпуса контейнера. Причем свободные торцы боковых стенок и свободный торец передней стенки клапана образуют загрузочное окно клапана. В результате клапан имеет глухой корпус, который обеспечивает недоступность во внутренний объем корпуса контейнера при любом положении ковша, а также обеспечивает изоляцию внутреннего объема контейнера от вешней среды, обеспечивая тем самым снижение опасности заявленного контейнера для окружающей среды.

Недоступность во внутренний объем контейнера при загрузке ковша обеспечивается также благодаря тому, что в положении ковша, при котором он опущен вовнутрь корпуса контейнера, наружная часть днища ковша одновременно является крышкой клапана и также полностью перекрывает загрузочное окно клапана. Кроме того, плоскость внутренней части днища ковша продолжена вперед за пределы его боковых стенок на длину, обеспечивающую при полном открытии клапана возможность фиксации ковша в загрузочном окне корпуса контейнера. При этом внутреннее днище ковша принимает положение наружного днища, которое оно занимает при полностью закрытом клапане, и загрузочное окно клапана в этом положении ковша оказывается также полностью перекрытым даже при полностью открытом клапане. Таким образом, в заявленном контейнере загрузочное окно клапана в крайних положениях откидного ковша полностью перекрыто, что обеспечивает недоступность к содержимому контейнера и снижает опасность заявленного контейнера для окружающей среды.

Кроме того, предлагаемое закрепление ковша в клапане снижает усилие для приведения ковша в рабочее положение, так как в этом случае переворот ковша осуществляется под действием его собственного веса путем нарушения равновесия. Последнее также обеспечивает устойчивое состояние ковша в крайних положениях, обеспечивает надежное перекрытие загрузочного окна клапана и исключает самопроизвольное его открытие при опущенном ковше. Это исключает необходимость в установке специальных замков для фиксации крышки клапана каждый раз после загрузки в контейнер лампы. В результате обеспечивается недоступность к содержимому контейнера и снижение опасности контейнера для окружающей среды, а также повышается удобство эксплуатации контейнера.

При этом заявленная форма откидного ковша, а именно «днище ковша изогнуто под углом так, что при полностью открытом клапане КЛЭЛ занимает внутри ковша устойчивое положение, а в положении ковша, при котором он опущен вовнутрь корпуса контейнера, наклон внутренней части днища обеспечивает гравитационное скатывание КЛЭЛ, …», позволяет получить удобную приемную загрузочную емкость именно для компактных люминесцентных ламп, в которой даже при полностью открытом клапане компактная лампа занимает в ковше устойчивое положение, что исключает ее выпадение из ковша и сохраняет целостность лампы, а следовательно снижает опасность контейнера для окружающей среды.

Выполнение накопительной емкости коробчатой прямоугольной формы позволяет придать ей конгруэнтность по отношению к внутренней поверхности корпуса контейнера, что обеспечивает точную ориентацию емкости внутри контейнера, а именно параллельность соответствующих стенок накопительной емкости передней и задней стенкам корпуса контейнера, что, в свою очередь, обеспечивает возможность фиксированного закрепления на них наклонных плоскостей и многоразовое использование накопительных емкостей. При этом в совокупности с тем, что задняя стенка контейнера соединена с корпусом шарнирно с возможностью вращения в горизонтальной плоскости и фиксации в корпусе посредством замка, а накопительная емкость установлена с возможностью свободного извлечения из корпуса контейнера, это решает проблему оборачиваемости контейнеров при их использовании.

Кроме того, введение клапана с откидным ковшом для предварительной загрузки КЛЭЛ, форма которого обеспечивает гравитационное скатывание из него КЛЭЛ, а также установка в нижней части корпуса контейнера сменной накопительной емкости для сбора КЛЭЛ с наклонными плоскостями, одна из которых является дном накопительной емкости, при этом свободные концы плоскостей не доходят до противоположной стенки емкости и находятся от ее стенки и от поверхности нижележащей плоскости на расстоянии, обеспечивающем минимальное расстояние для свободного прохождения КЛЭЛ, обеспечивают возможность загрузки КЛЭЛ в накопительную емкость посредством скатывания, а это, в свою очередь, обеспечивает возможность их загрузки в накопительную емкость без нарушения целостности.

При этом обеспечивается возможность загрузки контейнера в два этапа: загрузка лампы в откидной ковш клапана и загрузка в сменную накопительную емкость, путем переворачивания откидного ковша клапана внутрь корпуса. Это позволяет при загрузке контейнера изолировать накопительную емкость с загруженными в нее КЛЭЛ от внешней среды, что снижает опасность контейнера для окружающей среды.

При этом, поскольку откидной ковш закреплен с возможностью прохождения наружной части его днища через загрузочное окно в корпусе контейнера путем вращения в вертикальной плоскости, это обеспечивает возможность загрузки КЛЭЛ в контейнер путем опрокидывания ковша внутрь. А так как в положении ковша, при котором он опущен вовнутрь корпуса контейнера, наклон внутренней части его днища обеспечивает гравитационное скатывание КЛЭЛ, то лампа, попадая внутрь контейнера путем опрокидывания ковша, скатывается, вращаясь вокруг своей вертикальной оси, с плоскости его внутреннего днища по наклонным плоскостям в накопительную емкость.

Иначе говоря, в заявленном контейнере целостность ламп при их загрузке в накопительную емкость обеспечивается путем постепенного снижения потенциальной энергии лампы за счет того, что КЛЭЛ достигает накопительной емкости не прямым падением в нее, а скатыванием, начиная с перекатывания по внутренней части днищ
