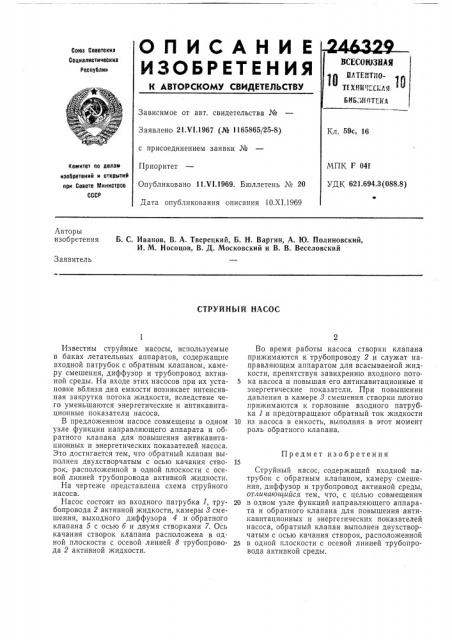

СТРУЙНЫЙ НАСОС

Предмет изобретения

Известны струйные насосы, используемые в баках летательных аппаратов, содержащие входной патрубок с обратным клапаном, камеру смешения, диффузор и трубопровод активной среды. На входе этих насосов при их установке вблизи дна емкости возникает интенсивная закрутка потока жидкости, вследствие чего уменьшаются энергетические и антикавитационные показатели насоса.

В предложенном насосе совмещены в одном узле функции направляющего аппарата и обратного клапана для повышения антикавитационных и энергетических показателей насоса.

Это достигается тем, что обратный клапан выполнен двухстворчатым с осью качания створок, расположенной в одной плоскости с осевой линией трубопровода активной жидкости.

На чертеже представлена схема струйного насоса.

Насос состоит из входного патрубка 1, трубопровода 2 активной жидкости, камеры 8 смешения, выходного диффузора 4 и обратного клапана 5 с осью б и двумя створками 7. Ось качания створок клапана расположена в одной плоскости с осевой линией 8 трубопровода 2 активной жидкости.

Во время работы насоса створки клапана прижимаются к трубопроводу 2 и служат направляющим аппаратом для всасываемой жидкости, препятствуя завихрению входного пото5 ка насоса и повышая его антикавитационные и энергетические показатели. При повышении давления в камере 8 смешения створки плотно прижимаются к горловине входного патрубка 1 и предотвращают обратный ток жидкости

10 из насоса в емкость, выполняя в этот момент роль обратного клапана.

Струйный насос, содержащий входной патрубок с обратным клапаном, камеру смешения, диффузор и трубопровод активной среды, отличающийся тем, что, с целью совмещения

20 в одном узле функций направляющего аппарата и обратного клапана для повышения антикавитационных и энергегических показателей насоса, обратный клапан выполнен двухстворчатым с осью качания створок, расположенной

25 в одной плоскости с осевой линией трубопровода активной среды.
