Реферат



246377

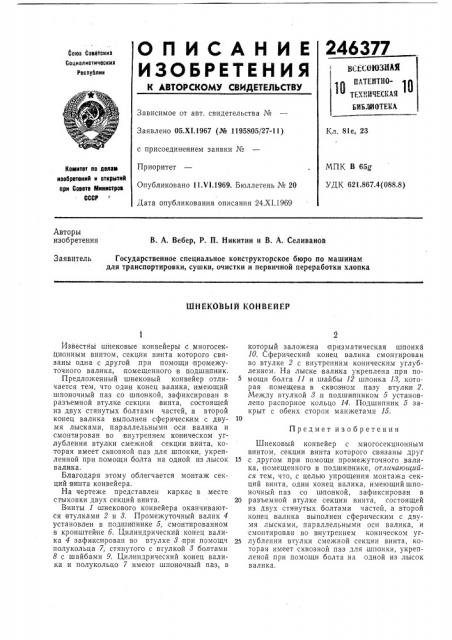

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтскиа

Социалистических

Республик

ВжОЮЗИАЯ

1 ВАТЕПТИОТЕХ 1111ЧИКАЯ

БИБЛИОТЕКА

Зависимое от авт. свидетельства №

Заявлено 05.Х1.1967 (№ 1195805/27-11) Кл. 81е, 23 с присоединением заявки ¹

Приоритет

МПК В 65g

УДК 621.867.4(088.8) Комитет ло делаю иаобретеиий и открытий ори Совете Миииотрое

СССР

Опубликовано 11.Ч1.1969. Бюллетень № 20

Дата опубликования описания 24.XI.1969

Авторы изобретения

В. А. Вебер, P. П. Никитин и В. А. Селиванов

Заявитель Государственное специальное конструкторское бюро по машинам для транспортировки, сушки, очистки и первичной переработки хлопка

ШН ИКОВЫ Й 1(ОН В ЕЙ ЕР

Предмет изобретения

Известны шнековые конвейеры с многосек11ионным винтом, секции винта которого связаны одна с другой при помощи промежуточного валика, помещенного в подшипник.

Предложенный шнековый конвейер отличается тем, что один конец валика, имеющий шпоночный паз со шпонкой, зафиксирован в разъемной втулке секции:винта, состоящей из двух стянутых болтами частей, а второй конец валика выполнен сферическим с двумя лысками, параллельными оси валика и смонтирован во внутреннем коническом углублении втулки смежной секции винта, которая имеет сквозной паз для шпонки, укрепленной при помощи болта на одной из лысок вали.ка.

Благодаря этому облегчается монтаж секций:винта конвейера.

На чертеже представлен каркас в месте стыковки двух секций винта.

Винты 1 шнекового конвейера оканчиваются вту.лками 2 и 8. Промежуточный валик 4 установлен в подшипнике 5, смонтированном в кронштейне б. Цилиндрический конец валика 4 зафиксирован во втулке 8 при помощч полукольца 7, стянутого с втулкой 8 болтами

8 с шайбами 9. Цилиндрический конец валика и полукольцо 7 имеют шпоночный паз, в который заложена призматическая шпонка

10. Сферический конец валика смонтирован во втулке 2 с внутренним коническим углублением. На лыске валика укреплена при помощи болта 11 и шайбы 12 шпонка 18, которая помещена в сквозном пазу втулки 2.

Между втулкой 8 и подшипником 5 установлено распорное кольцо 14. Подшипник 5 закрыт с обеих сторон манжетами 15.

Шнековый конвейер с многосекционным винтом, секции винта которого связаны друг

15 с другом при помощи промежуточного валика, помещенного в подшипнике, от.гнчающийся тем, что, с целью упрощения монтажа секций винта, один конец валика, имеющий шпоночный паз со шпонкой, зафиксирован в

20 разъемной втулке секции винта, состоящей из двух стянутых болтами частей, а второй конец валика выполнен сферическим с двумя лысками, параллельными оси валика, и смонтирован во внутреннем коническом yr25 лублении втулки смежной секции винта, которая имеет сквозной паз для шпонки, укрепленой при помощи болта на одной из лысок валика.

246377

Заказ 2752/18 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Составитель А. С. Дубровский

Редактор Т. А. Рыбалова Тскред Т. П. Курилко

Корректоры: А. Николаева и М. Коробова
