Реферат

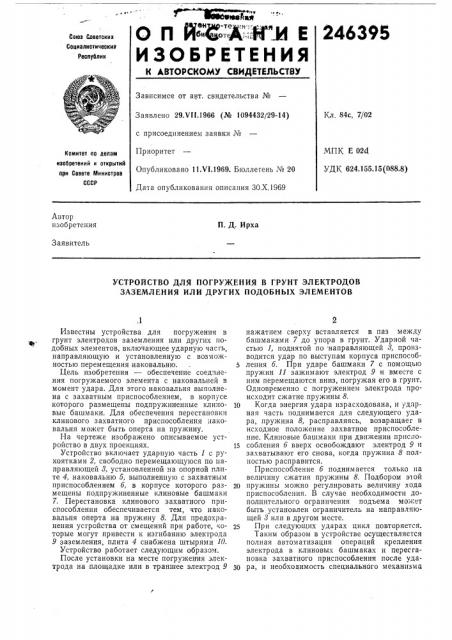

О Il

ИЗОБРЕТЕНИЯ

246395

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 84с, 7/02

Заявлено 29.Vl1.1966 (№ 1094432/29-14) с присоединением заявки ¹

Приоритет

Опубликовано 11.VI.1969. Бюллегень № 20

Дата опубликования описания 30.Х.1969

МПК Е 02d

УДК 624.155.15 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

П. Д. Ирха

Заявитель

УСТРОЙСТВО ДЛЯ ПОГРУЖЕНИЯ В ГРУНТ ЭЛЕКТРОДОВ

ЗАЗЕМЛЕНИЯ ИЛИ ДРУГИХ ПОДОБНЫХ ЭЛЕМЕНТОВ

Известны устройства для погружения в грунт электродов заземления или других подобных элементов, включающее ударную часгь, направляющую и установленную с возможностью перемещения наковальню.

Цель изобретения — обеспечение соединения погружаемого элемента с наковальней в момент удара. Для этого наковальня выполнена с захватным приспособлением, в корпусе которого размещены подпружиненные клиновые башмаки. Для обеспечения перестановки клинового захватного приспособления наковальня может быть оперта на пружину.

На чертеже изображено описываемое устройство в двух проекциях.

Устройство включает ударную часть 1 с рукоятками 2, свободно перемещающуюся по направляющей 8, установленной на опорной плите 4, наковальню 5, выполненную с захватным приспособлением б, в корпусе которого размещены подпружиненные клиновые башмаки

7. Перестановка клинового захватного приспособления обеспечивается тем, что нако.вальня оперта на пружину 8. Для предохранения устройства от смещений при работе, «оторые могут привести к изгибанию электрода

9 заземления, плита 4 снабжена штырями 10.

Устройство р а ботает следующим обр азом.

После установки на месте погружения электрода на площадке или в траншее электрод 9 нажатием сверху вставляется в паз между башмаками 7 до упора в грунт. Ударной частью 1, поднятой по направляющей 8, производится удар по выступам корпуса приспособs ления б. При ударе башмаки 7 с помощью пружин 11 зажимают электрод 9 и вместе с ним перемещаются вниз, погружая его в грунт.

Одновременно с погружением электрода происходит сжатие пружины 8.

10 Когда энергия удара израсходована, и ударная часть поднимается для следующего удара, пружина 8, расправляясь, возвращаег в исходное положение захватное приспособление. Клиновые башмаки при движении приспо1S собления б вверх освобождают электрод 9 и захватывают его снова, когда пружина 8 полностью расправится.

Приспособление б поднимается только па величину сжатия пружины 8. Подбором этой

20 пружины можно ретулировать величину хода приспособления. В случае необходимости дополнительного ограничения подъема может быть установлен ограничитель на направляющей 8 или в другом месте.

2ч При следующих ударах цикл повторяется.

Таким образом в устройстве осуществляется полная автоматизация операций крепления электрода в клиновых башмаках и пересгановка захватного приспособления после удач0 ра, и необходимость специального механизма

246395

Составитель Л. Романова

Редактор Н. Г. Михайлова Техред T. П. Курилко Корректор P. И. Крючкова

Заказ 2753118 Тираж 480 Подписное

11НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 регулирования подачи электрода ограничителя движения башмаков отпадает.

Предмет изобретения

1. Устройство для погружения в грунт электродов заземления или других подобных элементов, включающее ударную часть, направляющую и установленную с возможностью перемещения наковальню, отличающееся тем, что, с целью обеспечения соединения пог1>ужаемого элемента с наковальней в момент удара, наковальня выполнена с захватным приспособлением, в корпусе которого размещены подпружиненные клиновые башмаки.

2. Устройство по п. 1, отличающееся тем, что, с целью обеспечения перестановки клинового захватного приспособления, наковальня оперта на пружину.
