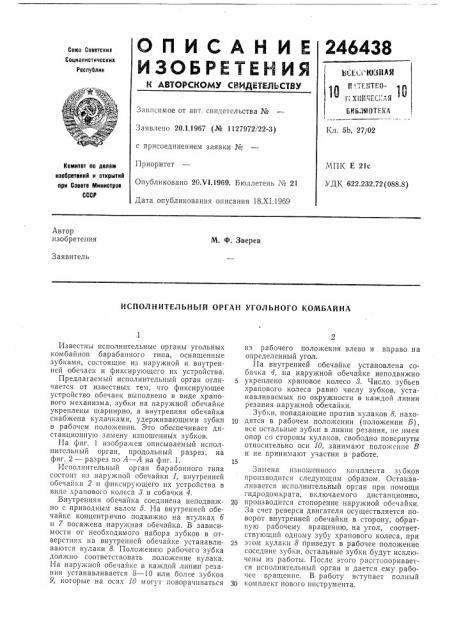

Союэ Советских
Социалистических
Республик
Б И Б. 1 И О ТЕ 1т А
Зависимое от авт. свидетельства №
Заявлено 20.1.1967 (№ 1127972/22-3) с присоединением заявки №
Приоритет
Опу.бликовано 20.VI.1969. Бюллетень № 21
Дата опубликования описания 18.Xi.1969
1 л. 5b, 27/02
NHg E 21с
УДК 622.232.72 (088.8) Комитет оо делвтв изобретений и открытий ори Совете Министров
СССР
Автор изобретения
М. Ф. Зверев
Заявитель
ИСПОЛНИТЕЛЬНЫЙ ОРГАН УГОЛЬНОГО КОМБАЙНА
Известны исполнительные органы угольных комбайнов барабанного типа, оснащенные зубками, состоящие из наружной и внутренней обечаек и фиксирующего их устройства, Предлагаемый исполнительный орган отличается от известных тем, что фиксирующее устройство обечаек выполнено в виде храпового механизма, зубки на наружной обечайке укреплены шарнирно, а внутренняя обечайка снабжена кулачками, удерживающими зубки в рабочем положении. Это обеспечивает дистанционную замену изношенных зубков.
На фиг. 1 изображен описываемый исполнительный орган, продольный разрез; на фиг. 2 — разрез по А — А на фиг. 1.
Исполнительный орган барабанного типа состоит из наружной обечайки 1, внутренней обечайки 2 и фиксирующего их устройства в виде храпового колеса 3 и собачки 4.
Внутренняя обечайка соединена неподвижно с приводным валом 5. На внутренней обечайке концентрично подвижно на втулках 6 и 7 посажена наружная обечайка. В зависимости от необходимого набора зубков в отверстиях на внутренней обечайке устанавливаются кулаки 8. Положению рабочего зубка должно соответствовать положение кулака.
На наружной обечайке в каждой линии резания устанавливается 8 — 10 или более зубков
9, которые на осях 10 могут поворачиваться из рабочего положения влево и вправо на определенный угол.
На внутренней обечайке установлена собачка 4, на наружной обечайке неподвижно укреплено храповое колесо 8. Число зубьев храпового колеса равно числу зубков, устанавливаемых по окружности в каждой линии резания наружной обечайки.
Зубки, попадающие против кулаков 8, нахо1р дятся в рабочем положении (положении Б), все остальные зубки в линии резания, не имея опор со стороны кулаков, свободно повернуты относительно оси 10, занимают положение В и не принимают участия в работе.
Замена изношенного комплекта зубков производится следующим образом. Останавливается исполнительный орган при помощи гидродомкрата, включаемого дистанционно, 20 производится стопорение наружной обечайки.
За счет реверса двигателя осуществляется поворот внутренней обечайки в сторону, обратную рабочему вращению, на угол, соответствутощий одному зубу храпового колеса, при
25 этом кулаки 8 приведут в рабочее положение соседние зубки, остальные зубки будут исключены из работы. После этого расстопоривается псполнительньш орган и дается ему рабочсе вращение. В работу вступает полный
Зр комплект нового инструмента.
246438
Предмет изобретения
9 10 b
А-А Фуг 7
Фиг. 2
Составитель Я, Халфин
Текред Л. В. Куклина
Редактор Л. Панус
Корректор С. М. Сигал
Заказ 2891/8 Тираж 480 Подписное
11НИИПИ Когиитста по делам изобретений и огкрытий при Совете Министров СССР
Москва, Раугиская иаб., д. 4/5
Типография, пр, Сапунова, 2
Исполнительный орган угольного комбайна барабанного типа, оснащенный зубками, состоящий из наружной и внутренней обечаек и фиксирующего их устройства, отличаюи1ийся тем, что, с целью обеспечения дистанционIIoII замены изношеннык зубков, фиксирукицее устройство обечаек выполнено в виде сранового меканизма, зубки на наружной обечайке укреплены шарнирно, а внутренняя обечайка снабжена кулаками, удерживающими зубки в рабочем положеш|и.
