Устройство для разделения проточной воды, способ разделения проточной воды и система сточных вод

Устройство для разделения проточной воды, способ разделения проточной воды и система сточных вод

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству для разделения проточной воды, способу разделения проточной воды и системе сточных вод, выполненным с возможностью разделения проточной воды, и, в частности, к устройству для разделения проточной воды, способу разделения проточной воды и системе сточных вод, выполненным с возможностью разделения сточных вод, в которых смешана дождевая вода и загрязненная вода.

Уровень техники

Как показано на фиг.22-29, к традиционной камере 100 сброса дождевой воды присоединены основной корпус 102 камеры сброса дождевой воды, впускная труба 104 трубопровода слива сточных вод (далее - сливная труба), труба 106 для загрязненной воды и труба 108 для дождевой воды. При этом сточные воды (загрязненная вода (бытовые канализационные воды)+дождевая вода) поступают в сливную трубу 104, труба 106 для загрязненной воды соединена с устройством для очистки сточных вод, а труба 108 для дождевой воды сообщается с акваторией, например рекой и т.п.

В основном корпусе 102 камеры сброса дождевой воды выполнен первый канал 102 проточной воды, в который поступают сточные воды из сливной трубы 104. Первый канал 110 проточной воды выполнен с возможностью соединения со сливной трубой 104 и трубой 106 для загрязненной воды, и вдоль первого канала на одной стороне выполнена переливная перегородка 112, имеющая заданную высоту. Поэтому сточные воды, поступающие из сливной трубы 104, проходят через первый канал 110 проточной воды, окруженный с обеих сторон внутренней стенкой основного корпуса 102 камеры сброса дождевой воды и переливной перегородкой 112, на сторону трубы 106 для загрязненной воды. Кроме того, когда расход сточных вод, поступающих из сливной трубы 104, равен заданному расходу или меньше его, сточные воды не переливаются через перегородку 112, и весь объем сточных вод, поступающих из сливной трубы 104, проходит в трубу 106 для загрязненной воды через первый канал 110 проточной воды и отводится в устройство для очистки сточных вод.

Кроме того, в основном корпусе 102 камеры сброса дождевой воды и под первым каналом 110 проточной воды выполнен второй канал 114 проточной воды, через который проходят сточные воды, переливающиеся через перегородку 112 первого канала 110 проточной воды. Второй канал 114 проточной воды соединен с трубой 108 для дождевой воды, так что сточные воды, переливающиеся через перегородку 112 первой камеры 110 проточной воды, проходят через второй канал 114 проточной воды и затем поступают в трубу 108 для дождевой воды и отводятся в акваторию, например реку и т.п.

Как описано выше, при использовании традиционной камеры 100 сброса дождевой воды, когда расход сточных вод, поступающих из сливной трубы 104 в основной корпус 102 камеры сброса дождевой воды, равен заданному расходу или меньше него, как показано на фиг.22-25, сточные воды, поступающие в основной корпус 102 камеры сброса дождевой воды, не переливаются через перегородку 112, а проходят через первый канал 110 проточной воды и поступают в трубу 106 загрязненной воды. Затем сточные воды в трубе 106 для загрязненной воды отводятся в устройство для очистки сточных вод.

С другой стороны, когда расход сточных вод, поступающих из сливной трубы 104 в основной корпус 102 камеры сброса дождевой воды, больше заданного расхода, как показано на фиг.26-29, сточные воды, поступающие в основной корпус 102 камеры сброса дождевой воды, проходят через первый канал 110 проточной воды, а часть сточных вод переливается через перегородку 112 и проходит через второй канал 114 проточной воды. Поэтому сточные воды, проходящие через первый канал 110 проточной воды и поступающие в трубу 106 для загрязненной воды, поступают в устройство для очистки сточных вод, а сточные воды, проходящие через второй канал 114 проточной воды, поступают в трубу 108 для дождевой воды и отводятся в акваторию, например реку и т.п.

Однако в уровне техники из-за недостаточного разделения сточных вод, поступающих из сливной трубы в камеры сброса дождевой воды, к трубе для загрязненной воды и трубе для дождевой воды бóльший объем сточных вод поступает в трубу для загрязненной воды, поэтому нагрузка устройства для очистки сточных вод увеличивается. В частности, внутренние размеры камеры сброса дождевой воды, расход сточных вод, поступающих из сливной трубы, объем сточных вод, отводимых из трубы для загрязненной воды, и т.п. заранее определяются равным заданным величинам, однако объем сточных вод, поступающих в трубу для загрязненной воды, увеличивается больше ожидаемого, что приводит к ограничению производительности традиционного устройства для очистки сточных вод. Поэтому для увеличения производительности устройства для очистки сточных вод требуется увеличить производительность и размеры устройства для очистки сточных вод, что соответственно приводит к значительному увеличению стоимости очистных сооружений.

Таким образом, с учетом указанных выше недостатков целью нестоящего изобретения является предоставление устройства для разделения проточной воды, способа разделения проточной воды и системы сточных вод, выполненных с возможностью увеличения производительности по объему разделения для сточных вод (проточной воды) с использованием простой конструкции для уменьшения объема сточных вод (проточной воды), поступающих в трубу для загрязненной воды.

Патентный документ 1: опубликованная патентная заявка Японии №2004-27701.

Раскрытие изобретения

В первом аспекте предлагается устройство для разделения проточной воды, предназначенное для разделения проточной воды, поступающей из сливной трубы, и отвода воды в трубу для загрязненной воды и трубу для дождевой воды, включающее первый канал проточной воды, включающий переливную перегородку, ограничивающую расход проточной воды, поступающей из сливной трубы, и направляющий проточную воду, поступающую из сливной трубы, в трубу для загрязненной воды, второй канал проточной воды, направляющий проточную воду, переливающуюся через переливную перегородку, в трубу для дождевой воды, разделительную стенку, предназначенную для блокировки проточной воды, проходящей через первый канал проточной воды, с образованием нескольких камер отвода воды, разделенных в указанном первом канале проточной воды, и дроссельную часть, образованную в указанной разделительной стенке для дросселирования расхода проточной воды, проходящей из одной из камер отвода воды в другую из камер отвода воды

В первом аспекте проточная вода, поступающая из сливной трубы, проходит через первый канал проточной воды, в котором ее поток блокируется разделительной стенкой и ее расход дросселируется дроссельной частью. Таким образом, часть проточной воды достигает трубы для загрязненной воды и отводится в устройство для очистки сточных вод. Кроме того, прохождение большей части проточной воды в трубу для загрязненной воды блокируется дроссельной частью, и таким образом большая часть проточной воды аккумулируется в камерах отвода воды. Затем после того, как в камере отвода воды аккумулируется все больше воды, уровень проточной воды в ней, наконец, достигает переливной перегородки, так что проточная вода переливается. Переливающаяся проточная вода проходит через второй канал проточной воды, достигает трубы для дождевой воды и отводится в акваторию, например реку и т.п.

Как описано выше, проточная вода, поступающая из сливной трубы в первую камеру проточной воды, имеет тенденцию к накоплению в камерах отвода воды, так как расход проточной воды, проходящей через первый канал проточной воды, блокируется посредством дроссельной части. Затем проточная вода, аккумулированная в камере проточной воды, проходит через второй канал проточной воды и направляется в трубу для дождевой воды. Поэтому большая часть проточной воды, поступающей из сливной трубы в первый канал проточной воды, направляется в трубу для дождевой воды, а часть проточной воды направляется в трубу для загрязненной воды. Таким образом, расход проточной воды, отводимой из трубы для загрязненной воды в устройство для очистки сточных вод, может быть уменьшен для уменьшения эксплуатационной нагрузки или нагрузки очистки устройства для очистки сточных вод. Благодаря этому производительность разделения для проточной воды можно повысить посредством устройства для разделения проточной воды, имеющего простую конструкцию, что предотвращает увеличение размера устройства для очистки сточных вод и предотвращает увеличение стоимости изготовления и стоимости эксплуатации (стоимости установки). Кроме того, можно предотвратить увеличение размера устройства для разделения проточной воды для предотвращения увеличения стоимости изготовления и стоимости эксплуатации устройства для разделения проточной воды.

Во втором аспекте предлагается устройство для разделения проточной воды в соответствии с первым аспектом, отличающееся тем, что несколько разделительных стенок выполнены в направлении потока проточной воды, проходящей через первый канал проточной воды, и несколько камер отвода воды образованы последовательно вдоль направления потока проточной воды.

В соответствии со вторым аспектом несколько разделительных стенок выполнены в направлении потока проточной воды, проходящей через первый канал проточной воды, так что образуются по меньшей мере три или более камеры отвода воды. Затем три или более камеры отвода воды одна за другой (последовательно) образуются вдоль направления потока проточной воды. Поэтому проточная вода, поступающая из сливной трубы, проходит через по меньшей мере три камеры отвода воды, а ее расход дросселируется по меньшей мере двумя дроссельными частями до тех пор, пока проточная вода не проходит через первый канал проточной воды и достигает трубы для загрязненной воды. Это уменьшает расход проточной воды, проходящей через первый канал проточной воды и достигающей трубы для загрязненной воды, и увеличивает расход проточной воды, переливающейся через переливную перегородку и проходящей через второй канал проточной воды в трубу для дождевой воды. Другими словами, расход проточной воды, проходящей в трубу для дождевой воды, намного больше расхода проточной воды, проходящей в трубу для загрязненной воды. Как описано выше, данное устройство для разделения проточной воды, имеющее простую конструкцию, может использоваться для дополнительного повышения производительности разделения проточной воды, проходящей в трубу для дождевой воды и проточной воды, проходящей в трубу для загрязненной воды.

В третьем аспекте настоящего изобретения предлагается устройство для разделения проточной воды в соответствии с первым аспектом или вторым аспектом, отличающееся тем, что дроссельная часть представляет собой дроссельное отверстие.

В соответствии с третьим аспектом дроссельная часть представляет собой дроссельное отверстие, так что расход проточной воды может дросселироваться всего лишь путем образования дроссельного отверстия в разделительной стенке. Это устраняет необходимость выполнения отдельного устройства для дросселирования расхода проточной воды и предотвращает увеличения размера устройства для разделения проточной воды, что позволяет предотвратить увеличение стоимости изготовления и стоимости эксплуатации устройства для разделения проточной воды.

В четвертом аспекте настоящего изобретения предлагается устройство для разделения проточной воды в соответствии с первым аспектом или вторым аспектом, отличающееся тем, что в камере отвода воды на впускной стороне, расположенной ближе всего к впуску, в направлении потока нескольких камер отвода воды, выполнено устройство для удаления включений, предназначенное для удаления включений, содержащихся в проточной воде, поступающей из сливной трубы, причем проточная вода, из которой указанным устройством для удаления включений удалены включения, поступает в дроссельную часть.

В соответствии с четвертым аспектом благодаря тому, что в камере отвода воды на впускной стороне, расположенной ближе всего к впуску в направлении потока нескольких камер отвода воды, выполнено устройство для удаления включений, предназначенное для удаления включений, содержащихся в проточной воде, поступающей из сливной трубы, включения могут удаляться из проточной воды в камере отвода воды на впускной стороне, расположенной ближе всего к впуску в направлении потока нескольких камер отвода воды. Затем проточная вода, из которой удалены включения, направляется в дроссельную часть каждой разделительной стенки и проходит по направлению к трубе для загрязненной воды, при этом ее расход дросселируется. Как описано выше, несмотря на то что проточная вода, поступающая из сливной трубы, содержит включения, данные включения могут быть извлечены, так чтобы проточная вода не содержала включений и могла быть отведена в дроссельную часть и трубу для загрязненной воды. Благодаря этому можно предотвратить засорение дроссельной части включениями и тем самым поддерживать производительность дросселирования дроссельной части.

В пятом аспекте предлагается устройство для разделения проточной воды в соответствии с четвертым аспектом, отличающееся тем, что в положении, противоположном сливной трубе камеры отвода воды, расположенной на стороне впуска, выполнена регулировочная переливная перегородка, составляющая часть перегородки, образующей камеру отвода воды, расположенную на стороне впуска, причем проточная вода, переливающаяся через указанную регулировочную переливную перегородку, направляется во второй канал проточной воды.

В соответствии с пятым аспектом в положении, противоположном сливной трубе камеры отвода воды, расположенной на стороне впуска, выполнена регулировочная переливная перегородка, составляющая часть перегородки, образующей камеру отвода воды, расположенную на стороне впуска, и проточная вода, переливающаяся через указанную регулировочную переливную перегородку, направляется во второй канал проточной воды. Поэтому регулировочная переливная перегородка выполнена в направлении, в котором проходит проточная вода, поступающая из сливной трубы в камеру отвода воды на впускной стороне в первом канале проточной воды с сохранением ее скорости движения (или инерции движения). Таким образом, для перемещения включений, содержащихся в проточной воды, на сторону регулировочной переливной перегородки может использоваться усилие проточной воды. Затем включения переливаются через регулировочную переливную перегородку и падают во второй канал проточной воды, тем самым включения могут легко направляться на сторону второго канала проточной воды. Благодаря этому включения могут быть легко извлечены из проточной воды без использования отдельных механизмов или вмешательства человека.

В шестом аспекте предлагается устройство для разделения проточной воды в соответствии с пятым аспектом, отличающееся тем, что устройство для удаления включений состоит из фильтрующей сетки, включающей множество стержней сетки, выполненных на заданном расстоянии друг от друга и расположенных под углом относительно направления потока проточной воды, поступающей из сливной трубы.

В соответствии с шестым аспектом устройство для удаления включений состоит из фильтрующей решетки, включающей множество стержней решетки, выполненных на заданном расстоянии друг от друга и расположенных под углом относительно направления потока проточной воды, поступающей из сливной трубы. Таким образом, проточная вода проходит между стержнями решетки и направляется в трубу для загрязненной воды, но включения подвергаются воздействию силы инерции, действующей в основном направлении потока, и поэтому не перемещаются к стержню решетки. Благодаря этому можно предотвратить перемещение включений в сторону дроссельной части. Кроме того, с использованием фильтрующей решетки может быть выполнено устройство для удаления включений, имеющее простую конструкцию.

В седьмом аспекте предлагается устройство для разделения проточной воды в соответствии с пятым аспектом, отличающееся тем, что во втором канале проточной воды в положении под регулировочной переливной перегородкой выполнено устройство для удаления включений, удаляющее включения.

В соответствии с седьмым аспектом во втором канале проточной воды в положении под регулировочной переливной перегородкой выполнено устройство для удаления включений, удаляющее включения, так что включения могут быть собраны до попадания в трубу для дождевой воды. Таким образом, можно легко собрать включения и предотвратить возникновение ситуации, когда включения забивают трубу для дождевой воды, и повысить производительность сброса трубы для дождевой воды.

В восьмом аспекте предлагается способ разделения проточной воды с использованием устройства для разделения проточной воды, содержащего первый канал проточной воды, включающий переливную перегородку, ограничивающую расход проточной воды, поступающей из сливной трубы, и направляющий проточную воду, поступающую из указанной сливной трубы, в трубу для загрязненной воды, второй канал проточной воды, направляющий проточную воду, переливающуюся через переливную перегородку, в трубу для дождевой воды, разделительную стенку, предназначенную для блокировки проточной воды, проходящей через первый канал проточной воды, с образованием нескольких камер отвода воды, разделенных в первом канале проточной воды, и дроссельную часть, образованную в разделительной стенке для дросселирования расхода проточной воды, проходящей из одной из камер отвода воды в другую камеру отвода воды, для разделения проточной воды, поступающей из сливной трубы и отвода воды в указанную трубу для загрязненной воды и трубу для дождевой воды. Когда расход проточной воды, поступающей из сливной трубы, больше заданного расхода, проточную воду направляют в трубу для загрязненной воды вдоль первого канала проточной воды, при этом расход проточной воды, поступающей из сливной трубы, дросселируют посредством нескольких дроссельных частей, и проточную воду, аккумулированную в нескольких камерах отвода воды и переливающуюся через переливную перегородку, направляют в трубу для дождевой воды вдоль второго канала проточной воды.

В соответствии с восьмым аспектом проточная вода, поступающая из сливной трубы, проходят через первый канал проточной воды, в котором ее поток блокируется разделительной стенкой и расход потока дросселируется текущей дроссельной частью. Таким образом, часть проточной воды достигает трубы для загрязненной воды и отводится в устройство для очистки сточных вод. Кроме того, когда расход проточной воды, поступающей из сливной трубы, больше заданного расхода, прохождение большей части проточной воды в трубу для загрязненной воды блокируется дроссельной частью, и таким образом большая часть проточной воды аккумулируется в камерах отвода воды. Затем после того, как в камере отвода воды аккумулируется все больше воды, уровень проточной воды в ней, наконец, достигает переливной перегородки, так что проточная вода переливается. Переливающаяся проточная вода проходит через второй канал проточной воды, достигает трубы для дождевой воды и отводится в акваторию, например реку и т.п.

Как описано выше, проточная вода, поступающая из сливной трубы в первую камеру проточной воды, аккумулируется в камерах отвода воды, так как расход проточной воды, проходящей через первый канал проточной воды, блокируется посредством дроссельной части. Затем проточная вода, аккумулированная в камере проточной воды, проходит через второй канал проточной воды и направляется в трубу для дождевой воды. Поэтому большая часть проточной воды, поступающей из сливной трубы в первый канал проточной воды, направляется в трубу для дождевой воды, а ее часть направляется в трубу для загрязненной воды. Таким образом, расход проточной воды, отводимой из трубы для загрязненной воды в устройство для очистки сточных вод, может быть уменьшен для уменьшения эксплуатационной нагрузки или нагрузки очистки устройства для очистки сточных вод. Благодаря этому производительность разделения для проточной воды можно повысить посредством устройства для разделения проточной воды, имеющего простую конструкцию, что предотвращает увеличение размера устройства для очистки сточных вод и предотвращает увеличение стоимости изготовления и стоимости эксплуатации (стоимости установки). Кроме того, можно предотвратить увеличение размера устройства для разделения проточной воды для предотвращения увеличения стоимости изготовления и стоимости эксплуатации устройства для разделения проточной воды.

В девятом аспекте предлагается способ разделения проточной воды в соответствии с восьмым аспектом, отличающийся тем, что несколько разделительных стенок выполнены в направлении потока проточной воды, проходящей через первый канал проточной воды, и несколько камер отвода воды образованы последовательно вдоль направления потока проточной воды, проточную воду направляют в указанную трубу для загрязненной воды вдоль указанного первого канала проточной воды, при этом расход проточной воды, поступающей из сливной трубы, дросселируют посредством указанных нескольких дроссельных частей и проточную воду, аккумулированную в нескольких камерах отвода воды и переливающуюся через переливную перегородку, направляют в трубу для дождевой воды вдоль второго канала проточной воды.

В соответствии с девятым аспектом несколько разделительных стенок выполнены в направлении потока проточной воды, проходящей через первый канал проточной воды, так что образуются по меньшей мере три или более камеры отвода воды. Затем три или более камеры отвода воды одна за другой (последовательно) образуются вдоль направления потока проточной воды. Поэтому проточная вода, поступающая из сливной трубы, проходит через по меньшей мере три камеры отвода воды, а ее расход дросселируется по меньшей мере двумя дроссельными частями до тех пор, пока проточная вода не проходит через первый канал проточной воды и достигает трубы для загрязненной воды. Это уменьшает расход проточной воды, проходящей через первый канал проточной воды и достигающей трубы для загрязненной воды, и увеличивает расход проточной воды, переливающейся через переливную перегородку и проходящей через второй канал проточной воды в трубу для дождевой воды. Другими словами, расход проточной воды, проходящей в трубу для дождевой воды, намного больше расхода проточной воды, проходящей в трубу для загрязненной воды. Как описано выше, данное устройство для разделения проточной воды, имеющее простую конструкцию, может использоваться для дополнительного повышения производительности разделения проточной воды, проходящей в трубу для дождевой воды, и проточной воды, проходящей в трубу для загрязненной воды.

В десятом аспекте предлагается способ разделения проточной воды в соответствии с восьмым аспектом или девятым аспектом, отличающийся тем, что дроссельная часть представляет собой дроссельное отверстие, и проточную воду, поступающую из указанной сливной трубы, направляют в указанную трубу для загрязненной воды, при этом ее расход дросселируют посредством указанного дроссельного отверстия.

В соответствии с десятым аспектом дроссельная часть представляет собой дроссельное отверстие, так что расход проточной воды может дросселироваться всего лишь путем образования дроссельного отверстия в разделительной стенке. Это устраняет необходимость выполнения отдельного устройства для дросселирования расхода проточной воды и предотвращает увеличения размера устройства для разделения проточной воды, что позволяет предотвратить увеличение стоимости изготовления и стоимости эксплуатации устройства для разделения проточной воды.

В одиннадцатом аспекте предлагается система сточных вод, включающая первое устройство для разделения проточной воды, предназначенное для разделения проточной воды, поступающей из сливной трубы, второе устройство для разделения проточной воды, присоединенное к первому устройству для разделения проточной воды по первой трубе, так что часть проточной воды, разделенная первым устройством для разделения проточной воды, направляется ко второму устройству по указанной первой трубе для разделения данной части проточной воды, устройство для очистки проточной воды, присоединенное ко второму устройству для разделения проточной воды посредством второй трубы, так что часть проточной воды, разделенная вторым устройством для разделения проточной воды, направляется в устройство для очистки по указанной второй трубе для очистки данной части проточной воды, и устройство для аккумулирования воды, присоединенное ко второму устройству для разделения проточной воды посредством третьей трубы и присоединенное к устройству для очистки проточной воды посредством четвертой трубы, так что часть проточной воды, разделенная вторым устройством для разделения проточной воды, подается в устройство для аккумулирования воды по третьей трубе для временного аккумулирования части проточной воды и отвода части проточной воды в устройство для очистки проточной воды по четвертой трубе. Первое устройство для разделения проточной воды включает первый канал проточной воды, включающий переливную перегородку, ограничивающую расход проточной воды, поступающей из сливной трубы, и направляющую проточную воду, поступающую из сливной трубы и не переливающуюся через переливную перегородку, в первую трубу, второй канал проточной воды, направляющий проточную воду, поступающую из сливной трубы и переливающуюся через переливную перегородку, в акваторию, разделительную стенку, предназначенную для блокировки проточной воды, проходящей через первый канал проточной воды, с образованием нескольких камер отвода воды, разделенных в первом канале проточной воды, и дроссельную часть, образованную в разделительной стенке для дросселирования расхода проточной воды, проходящей из одной из камер отвода воды в другую камеру отвода воды, при этом второе устройство для разделения проточной воды включает первый канал проточной воды, включающий переливную перегородку, ограничивающую расход проточной воды, поступающей из первой трубы, и направляющую проточную воду, поступающую из первой трубы и не переливающуюся через переливную перегородку, во вторую трубу, второй канал проточной воды, направляющий проточную воду, поступающую из первой трубы и переливающуюся через переливную перегородку в указанную третью трубу, разделительную стенку, предназначенную для блокировки проточной воды, проходящей через первый канал проточной воды, с образованием нескольких камер отвода воды, разделенных в первом канале проточной воды, и дроссельную часть, образованную в указанной разделительной стенке для дросселирования расхода проточной воды, проходящей из одной из камер отвода воды в другую из камер отвода воды.

В соответствии с одиннадцатым аспектом проточная вода, поступающая из сливной трубы в первое устройство для разделения проточной воды и не переливающаяся через переливную перегородку, направляется в первую трубу по первому каналу проточной воды. Проточная вода, поступающая из сливной трубы в первое устройство для разделения проточной воды и переливающаяся через переливную перегородку, подается в акваторию по второму каналу проточной воды. Кроме того, проточная вода, поступающая из первой трубы во второе устройство для разделения проточной воды и не переливающаяся через переливную перегородку, направляется во вторую трубу по первому каналу проточной воды. Проточная вода, поступающая из первой трубы во второе устройство для разделения проточной воды и переливающаяся через переливную перегородку, направляется в третью трубу по второму каналу проточной воды. Проточная вода, направляемая во вторую трубу, направляется в устройство для очистки проточной воды и подвергается очистке. Проточная вода, направляемая в третью трубу, направляется в устройство для аккумулирования воды. Проточная вода, направляемая в устройство для аккумулирования воды, временно аккумулируется в нем и периодически отводится в устройство для очистки проточной воды в соответствии с состоянием очистки устройства для очистки проточной воды.

При этом, так как производительность разделения первого устройства для разделения проточной воды высока, большая часть проточной воды, проходящей в первое устройство для разделения проточной воды, переливается через переливную перегородку и направляется в систему коммунального водоснабжения через второй канал проточной воды. Это может значительно уменьшить расход проточной воды, направляемой из первой трубы во второе устройство для разделения проточной воды по первому каналу проточной воды первого устройства для разделения проточной воды.

Кроме того, так как производительность разделения второго устройства для разделения проточной воды высока, большая часть проточной воды, проходящей во второе устройство для разделения проточной воды, переливается через переливную перегородку и направляется в устройство для аккумулирования воды по второму каналу проточной воды и третьей трубе. Это может уменьшить расход проточной воды, подаваемой из второй трубы в устройство для очистки сточных вод через первый канал проточной воды второго устройства для очистки сточных вод.

Описанным выше образом расход проточной воды, направляемой в устройство для очистки сточных вод в данный момент времени, может быть значительно уменьшен, так что могут быть уменьшены стоимость установки, стоимость технического обслуживания и стоимость эксплуатации устройства для очистки сточных вод. Кроме того, так как благодаря улучшению производительности разделения первого устройства для разделения проточной воды и проточная вода дополнительно разделяется вторым устройством для разделения проточной воды, большая часть проточной воды сбрасывается в систему коммунального водоснабжения, расход проточной воды, проходящей в устройство для аккумулирования воды, также может быть значительно уменьшен. Таким образом, могут быть уменьшены стоимость установки, стоимость технического облуживания и стоимость эксплуатации устройства для аккумулирования проточной воды.

В предпочтительном двенадцатом аспекте предлагается система сточных вод в соответствии с одиннадцатым аспектом, отличающаяся тем, что несколько разделительных стенок первого устройства для разделения проточной воды выполнены в направлении потока проточной воды, проходящей через первый канал проточной воды, и несколько камер отвода воды образованы последовательно вдоль направления потока проточной воды, и причем несколько разделительных стенок второго устройства для разделения проточной воды выполнены в направлении потока проточной воды, проходящей через первый канал проточной воды, и несколько камер отвода воды образованы последовательно вдоль направления потока проточной воды.

В предпочтительном тринадцатом аспекте предлагается система сточных вод в соответствии с одиннадцатым аспектом, отличающаяся тем, что дроссельная часть первого устройства для разделения проточной воды представляет собой отверстие, и дроссельная часть второго устройства для разделения проточной воды представляет собой дроссельное отверстие.

Настоящее изобретение позволяет увеличить производительность разделения для сточных вод (проточной воды) путем использования простой конструкции для уменьшения объема сточных вод (проточной воды), поступающих в трубу для загрязненной воды.

Краткое описание графических материалов

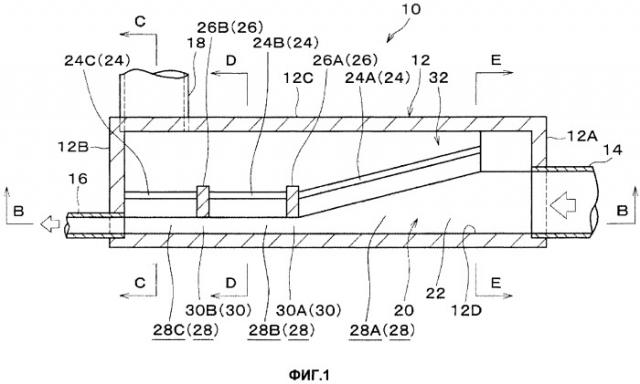

Фиг.1 представляет собой вид спереди в разрезе (разрез, взятый по линии А-А, показанной на фиг.2) устройства для разделения проточной воды в соответствии с первым вариантом осуществления настоящего изобретения (в состоянии, в котором расход проточной воды равен заданному расходу или меньше его).

Фиг.2 представляет собой вид сбоку в разрезе (разрез, взятый по линии В-В, показанной на фиг.1) устройства для разделения проточной воды в соответствии с первым вариантом осуществления настоящего изобретения (в состоянии, в котором расход проточной воды равен заданному расходу или меньше его).

Фиг.3 представляет собой разрез, взятый по линии C-C, устройства для разделения воды, показанного на фиг.1 или 2 (в состоянии, в котором расход проточной воды равен заданному расходу или меньше его).

Фиг.4 представляет собой разрез, взятый по линии D-D, устройства для разделения воды, показанного на фиг.1 или 2 (в состоянии, в котором расход проточной воды равен заданному расходу или меньше его).

Фиг.5 представляет собой разрез, взятый по линии E-E, устройства для разделения воды, показанного на фиг.1 или 2 (в состоянии, в котором расход проточной воды равен заданному расходу или меньше его).

Фиг.6 представляет собой вид спереди в разрезе (разрез, взятый по линии A-A, показанной на фиг.7) устройства для разделения проточной воды в соответствии с первым вариантом осуществления настоящего изобретения (в состоянии, в котором расход проточной воды больше заданного расхода).

Фиг.7 представляет собой вид сбоку в разрезе (разрез, взятый по линии B-B, показанной на фиг.6) устройства для разделения проточной воды в соответствии с первым вариантом осуществления настоящего изобретения (в состоянии, в котором расход проточной воды больше заданного расхода).

Фиг.8 представляет собой разрез, взятый по линии C-C, устройства для разделения воды, показанного на фиг.6 или 7 (в состоянии, в котором расход проточной воды больше заданного расхода).

Фиг.9 представляет собой разрез, взятый по линии D-D, устройства для разделения воды, показанного на фиг.6 или 7 (в состоянии, в котором расход проточной воды больше заданного расхода).

Фиг.10 представляет собой разрез, взятый по линии E-E, устройства для разделения воды, показанного на фиг.6 или 7 (в состоянии, в котором расход проточной воды больше заданного расхода).

Фиг.11 представляет собой поясняющую схему, на которой показана система разделения проточной воды устройства для разделения проточной воды в соответствии с первым вариантом осуществления настоящего изобретения.

Фиг.12 представляет собой поясняющую схему, на которой показано переливание текучей среды через переливную перегородку.

Фиг.13 представляет собой поясняющую схему, на которой показано прохождение текучей среды через дроссельное отверстие.

Фиг.14 представляет собой поясняющую схему, на которой показано прохождение текучей среды через прорезь.

Фиг.15 представляет собой вид спереди в разрезе (разрез, взятый по линии A-A, показанной на фиг.16) устройства для разделения проточной воды в соответствии со вторым вариантом осуществления настоящего изобретения.

Фиг.16 представляет собой вид сбоку в разрезе (разрез, взятый по линии В-В, показанной на фиг.15) устройства для разделения проточной воды в соответствии со вторым вариантом осуществления настоящего изобретения.

Фиг.17 представляет собой поперечный разрез (разрез, взятый по линии C-C, показанной на фиг.15) устройства для разделения проточной воды в соответствии со вторым вариантом осуществления настоящего изобретения.

Фиг.18 представляет собой схему конструкции части устройства для удаления включений, используемого в устройстве для разделения проточной воды в соответствии со вторым вариантом осуществления настоящего изобретения.

Фиг.19 представляет собой схему конструкции существующей системы сточных вод, в которой используется традиционная камера сброса дождевой воды.

Фиг.20 представляет собой схему конструкции системы сточных вод (для сравнения), в которой используется устройство для разделения проточной воды в соответствии с вариантом осуществления настоящего изобретения.

Фиг.21 представляет собой схему конструкции системы сточных вод (наилучший вариант осуществления), в которой используется устройство для разделения проточной воды в соответствии с вариантом осуществления настоящего изобретения.

Фиг.22 представл
