Реферат

Изобретение относится к строительству и может быть использовано в качестве несущих деревянных конструкций балочного типа.

Известна деревянная балка (см. авторское свидетельство СССР №540020, опубликованное 03.03.77), содержащая элементы усиления, выполненные в виде треугольных призм, между плоскостью контакта которых с балкой и направлением ее волокон образован угол 30-60°.

Известна клееная деревянная балка (см. авторское свидетельство СССР №808627, опубликованное 28.02.81), включающая пластины, собранные в пакет, между которыми размещены клеевые прослойки и накладки, прикрепленные к боковой поверхности по концам балки. Пластины установлены вертикально в поперечном сечении балки, а накладки выполнены в виде пластин, имеющих переменную длину, уменьшающуюся к опорным концам балки.

Известна клееная деревянная балка (см. авторское свидетельство СССР №989010, опубликованное 15.01.83), содержащая составленные в пакет горизонтально расположенные пластины, между которыми размещены клеевые прослойки и элементы усиления приопорных зон, прикрепленные к боковым граням. Элементы усиления выполнены в виде гофрированных листов с горизонтальными перфорированными участками, каждый из которых размещен между пластинами в клеевой прослойке.

В качестве прототипа принята клееная деревянная балка (см. авторское свидетельство СССР №989009, опубликованное 15.01.83), включающая деревянные пластины, вертикально установленные в поперечном сечении балки, между которыми размещены клеевые прослойки, и элементы усиления в приопорных зонах балки, имеющие переменную длину, каждый элемент усиления размещен в соответствующей клеевой прослойке между пластинами и выполнен в виде тканой сетки, стержни которой ориентированы в направлении действия главных сжимающих и растягивающих напряжений.

Недостатком прототипа является невозможность защиты опорных участков балки от коррозии без дополнительных конструктивных мероприятий.

Технический результат - увеличение прочности балки на скалывание и повышение долговечности балки за счет защиты от коррозии опорных участков.

Технический результат достигается тем, что в конструкции клееной деревянной балки применяются тканые сетки в количестве, равном количеству опор балки, вклеенные при изготовлении балки на опорных участках между деревянными пластинами.

Особенностью изобретения является то, что тканые сетки вклеиваются на ширину, равную 1/4-1/5 от длины клееной деревянной балки, а общая длина клееной деревянной балки вычисляется по формуле:

L=2h+2b+nb,

где h - высота сечения клееной деревянной балки,

b - ширина сечения клееной деревянной балки,

n - количество клеевых прослоек по высоте сечения клееной деревянной балки,

при этом тканые сетки вклеены в опорный участок балки от нижней пласти нижней деревянной пластины клееной деревянной балки, последовательно огибая все деревянные пластины снизу вверх, а оставшаяся часть тканых сеток обернута вокруг клееной деревянной балки, создавая сплошной гидроизоляционный слой на опорном участке балки.

В сравнении с прототипом, где для защиты опорных участков клееной деревянной балки от коррозии необходимы дополнительные конструктивные мероприятия, в предложенном решении тканая сетка последовательно огибает все деревянные пластины и охватывает сечение клееной деревянной балки в целом, создавая замкнутый гидроизоляционный слой, защищающий опорные участки балки от коррозии.

Изобретение иллюстрируется графически.

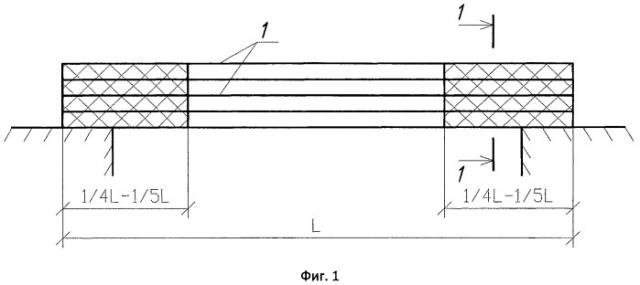

На фиг.1 изображен общий вид балки в варианте свободного опирания на две опоры, на фиг.2 - поперечный разрез опорного участка балки 1-1.

Клееная деревянная балка (фиг.1, 2) состоит из деревянных пластин 1 и тканых сеток 2 в количестве, равном количеству опор клееной деревянной балки, проложенных в клеевых прослойках 3, от нижней пласти нижней деревянной пластины, последовательно огибая все деревянные пластины 1 снизу вверх, а оставшаяся часть тканых сеток 2 обернута вокруг клееной деревянной балки. Тканые сетки 2 вклеиваются между деревянными пластинами 1 на ширину, равную 1/4-1/5 от общей длины клееной деревянной балки, при этом общая длина клееной деревянной балки вычисляется по формуле:

L=2h+2b+nb,

где h - высота сечения клееной деревянной балки,

b - ширина сечения клееной деревянной балки,

n - количество клеевых прослоек по высоте сечения клееной деревянной балки.

Клееная деревянная балка, состоящая из деревянных пластин и тканых сеток, отличающаяся тем, что тканые сетки в количестве, равном количеству опор клееной деревянной балки, проложены от нижней пласти нижней деревянной пластины, последовательно огибая все деревянные пластины снизу вверх, а оставшаяся часть тканных сеток обернута вокруг клееной деревянной балки на ширину, равную 1/4-1/5 от общей длины клееной деревянной балки, при этом общая длина клееной деревянной балки вычисляется по формулеL=2h+2b+nb,где h - высота сечения клееной деревянной балки;b - ширина сечения клееной деревянной балки;n - количество клеевых прослоек по высоте сечения клееной деревянной балки.
