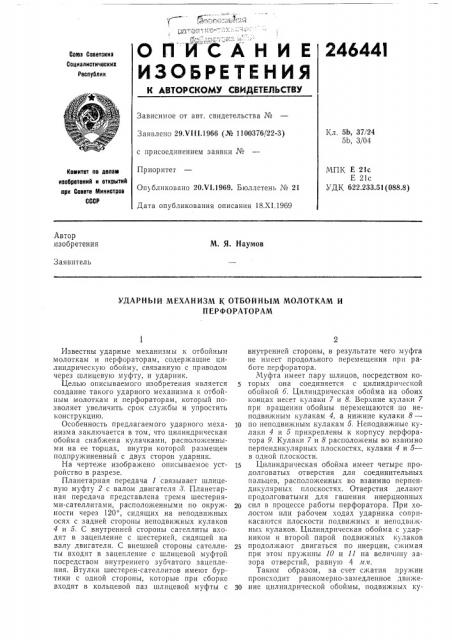

ОПИСАН И Е
ИЗОБРЕ ТЕ Н И Я
Ссвз Ссеетскис
Ссциалистическик
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 29Х1! I.1966 (№ 1100376 22-3) с присоединением заявки №
Приоритет
Опубликовано 20,VI.1969. Бюллетень № 21
Дата опубликования описания 18.XI.1969
Кл, 5Ь, 37/24
5b, 3/04
МПК Е 21с
Е 21с
УДК 622.233.51(088.8) Комитет по делам исойретений и открытий при Совете Министров
СССР
Автор изобретения
М. Я. Наумов
Заявитель
УДАРНЫЙ МЕХАНИЗМ K ОТБОЙНЫМ МО ПОТКАМ И
ПЕРФОРАТОРАМ
Известны ударные механизмы к отбойным молоткам и перфораторам, содержащие цилиндрическую обойму, связанную с приводом через шлицевую муфту, и ударник.
Целью описываемого изобретения является создание такого ударного механизма к отбойным молоткам и перфораторам, который позволяет увеличить срок службы и упростить конструкцию.
Особенность предлагаемого ударного механизма заключается в том, что цилиндрическая обойма снабжена кулачками, расположенными на ее торцах, внутри которой размещен подпружиненный с двух сторон ударник.
На чертеже изображено описываемое устройство в разрезе.
Планетарная передача 1 связывает шлицевую муфту 2 с валом двигателя 3. Планетарная передача представлена тремя шестернями-сателлитами, расположенными по окружности через 120, сидящих на неподвижных осях с задней стороны неподвижных кулаков
4 и 5. С внутренней стороны сателлиты входят в зацепление с шестерней, сидящей на валу двигателя. С внешней стороны сателлиты входят в зацепление с шлицевой муфтой посредством внутреннего зубчатого зацепления. Втулки шестерен-сателлитов имеют буртики с одной стороны, которые при сборке входят в кольцевой паз шлпцевой муфты с внутренней стороны, в результате чего муфта не имеет продольного перемещения при работе перфоратора.
Муфта имеет пару шлицов, посредством коS торых она соединяется с цилиндрической обоймой б. Цилиндрическая обойма на обоих концах несет кулаки 7 и 8. Верхние кулаки 7 при вращении обоймы перемещаются по неподвижным кулакам 4, а нижние кулаки 8—
10 по неподвижным кулакам 5. Неподвижные кулаки 4 и 5 прикреплены к корпусу перфоратора 9. Кулаки 7 и 8 расположены во взаимно перпендикулярных плоскостях, кулаки 4 и 5— в одной плоскости.
15 Цилиндрическая обойма имеет четыре продолговатых отверстия для соединительных пальцев, расположенных во взаимно перпендикулярных плоскостях. Отверстия делают продолговатыми для гашения инерционных сил в процессе работы перфоратора. При холостом или рабочем ходах ударника соприкасаются плоскости подвижных и неподвижных кулаков. Цилиндрическая обойма с ударником и второй парой подвижных кулаков
25 продолжают двигаться по инерции, сжимая при этом пружины 10 и 11 на величину зазора отверстий, равную 4 лья.
Таким образом, за счет сжатия пружин происходит равномерно-замедленное движе30 ние цилиндрической обоймы, подвижных ку246441 лаков и ударника l2 с бойком И, выполненным в виде косозубой шестерни. При этом отдача на верхнюю и нижнюю стенки перфоратора почти не ощутима (0,5 кгм). Затем боек ударника выходит из обоймы, Концы пружин загнуты и упираются с одной стороны в гнезда задней стенки подвижных кулаков, с другой стороны — в гнезда на торцовых стенках ударника. Такое соединение гружин не дает возможности поворачиваться ударнику с бойком при движении поворотного механизма и бурового инструмента.
Предмет изобретения
Ударный механизм к отбойным молоткам и перфораторам, содержащий цилиндрическую обойму, связанную с приводом через шлицевую муфту, и ударник, отличающийся тем, что, с целью увеличения срока службы и упрощения конструкции, цилиндрическая обойма снабжена кулачками, расположенными на ее
Ю торцах, внутри которой размещен подпружиненный с двух сторон ударник.
