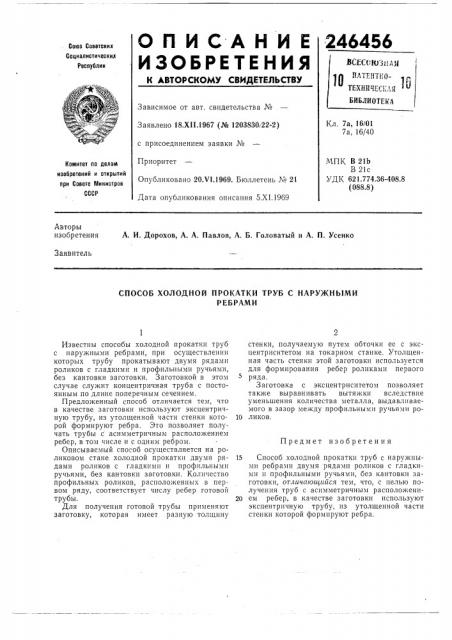

246456
О П И С А Н И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
ВСЙС(К)э 11 х 11
1g rATEIfTI!ljТЕХНИЧЕК„"1;;тЦ
БИБЛИОТЕ1 д
Зависимое от авт, свидетельства М
Заявлено 18.XII.1967 (№ 1203830r22-2) с присоединением заявки 1ч"
Приоритет
Опубликовано 20.V1.1969. Бюллетень No 21
Дата опубликования описания 5.ХI.1969
Кл. 7а, 16/01
7а, 16/40
МПК В 21b
В 21с
УДК 621,774.36-408.8 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
А, И. Дорохов, А. А. Павлов, A. Б. Головатый и А. П, Усенко
Заявитель
СПОСОБ ХОЛОДНОЙ ПРОКАТКИ ТРУБ С НАРУЖНЫМИ
РЕБРАМИ
Предмет изобретения
Известны способы холодной прокатки труб с наружными ребрами, при осуществлении которых трубу прокатывают двумя рядами роликов с гладкими и профильными ручьями, без кантовки заготовки. Заготовкой в этом случае служит концентричная труба с постоянным по длине поперечным сечением.
Предложенный способ отличается тем, что в качестве заготовки используют эксцентричную трубу, из утолщенной части стенки которой формируют ребра. Это позволяет получать трубы с асимметричным расположением ребер, в том числе и с одним ребром.
Описываемый способ осуществляется на роликовом стане холодной прокатки двумя рядами роликов с гладкими и профильными ручьями, без кантовки заготовки. Количество профильных роликов, расположенных в первом ряду, соответствует числу ребер готовой трубы.
Для получения готовой трубы применяют заготовку, которая имеет разную толщину стенки, получаемую путем обточки ее с эксцентриситетом на токарном станке. Утолщенная часть стенки этой заготовки используется для формирования ребер роликами первого ряда.
Заготовка с эксцентриситетом позволяет также выравнивать вытяжки вследствие уменьшения количества металла, выдавливаемого в зазор между профильными ручьями ро10 ликов.
15 Способ холодной прокатки труб с наружными ребрами двумя рядами роликов с гладкими и профильными ручьями, без кантовки заготовки, отличпющийся тем, что, с целью получения труб с асимметричным расположени20 ем ребер, в качестве заготовки используют эксцентричную трубу, из утолщенной части стенки которой формируют ребра.
