Реферат

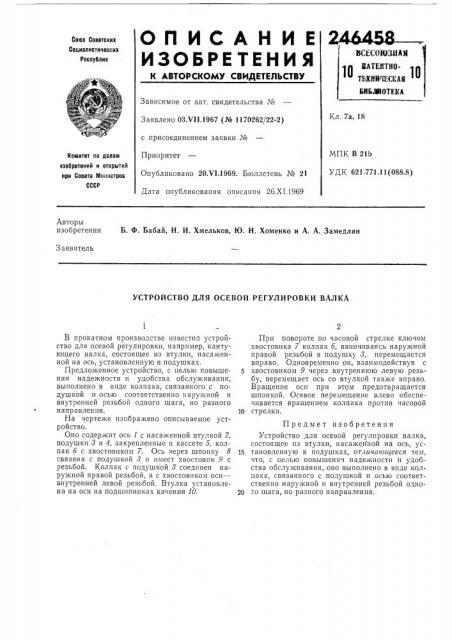

ОПИСАН И E

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ьоюа Советских

Социалистических

Республик

ВСЕСОЮЗНАЯ

ЯАТЕИТНОТИИИЧЕСКАЯ

БИБМОТЕКА

Зависимое от авт. свидетельства №

Кл. 7а, 18

Заявлено 03.VII,1967 (№ 1170262/22-2) с присоединением заявки №

МПК В 21Ь

УДК 621.771.11 (088.8) Приоритет

Опубликовано 20.71.1969. Бюллетень № 21

Дата опубликования описания 26.XI.1969

Котситет по делам иаобретеиий и открытий при Совете Мипистров

СССР

Авторы изобретения Б. Ф. Бабай, Н. И. Хмельков, Ю, Н. Хоменко и А. А. Замедлин

Заявитель

УСТРОЙСТВО ДЛЯ ОСЕВОЙ РЕГУЛИРОВКИ ВАЛКА

В прокатном производстве известно устройство для осевой регулировки, например, кантующего валка, состоящее из втулки, насаженной на ось, установленную в подушках, Предложенное устройство, с целью повышения надежности и удобства обслуживания, выполнено в виде колпака, связанного с подушкой и осью соответственно наружной и внутренней резьбой одного шага, но разного направления. 10

На чертеже изображено описываемое устройство.

Оно содержит ось 1 с насаженной втулкой 2, подушки 8 и 4, закрепленные в кассете 5, колпак б с хвостовиком 7. Ось через шпонку 8 15 связана с подушкой 8 и имеет хвостовик 9 с резьбой. Колпак с подушкой 8 соединен наружной правой резьбой, а с хвостовпком оси— внутренней левой резьбой. Втулка установлена на оси на подшипниках качения 10. 20

При повороте по часовой стрелке ключом хвостовика 7 колпак б, ввинчиваясь наружной правой резьбой в подушку 8, перемещается вправо. Одновременно он, взаимодействуя с хвостовиком 9 через внутреннюю левую резьбу, перемещает ось со втулкой также вправо.

Вращение осп при этом предотвращается шпонкой. Осевое перемещение влево обеспечивается вращением колпака против часовой стрелки.

Предмет изобретения

Устройство для осевой регулировки валка, состоящее из втулки, насаженной на ось, установленную в подушках, отличатош,ееся тем, что, с целью повышенич надежности и удобства обслуживания, оно выполнено в виде колпака, связанного с подушкой и осью соответственно наружной и внутренней резьбой одного шага, но разного направления, 246458

Составитель М. Блатова

Редактор Н. Суханова Тсхред Л. К. Малова Корректор С. М. Сигал

Заказ 2997/5 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Мипистров СССР

Москва 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
