Динамическая обработка запроса позиции измерения в мобильной радиосети

Динамическая обработка запроса позиции измерения в мобильной радиосети

Иллюстрации

Показать все

Реферат

Перекрестная ссылка на связанные заявки

[0001] Настоящая заявка испрашивает приоритет, согласно §119 раздела 35 свода законов США, предварительной заявки на патент США 60/971453, именуемой "GSM Control Plane Positioning Preemption RRLP Implementation for MS and SMLC", поданной 11 сентября 2007 (имеющей номер в реестре поверенного 072346P1); и предварительной заявки на патент США 61/012039, именуемой "GSM Control Plane Positioning Preemption RRLP Implementation for MS and SMLC", поданной 6 декабря 2007 (имеющей номер в реестре поверенного 072346P2), раскрытия которых тем самым включаются здесь по ссылке.

Область техники, к которой относится изобретение

[0002] Настоящее изобретение в целом относится к системам связи и, более конкретно, к улучшению определения местоположения, используя глобальную спутниковую навигационную систему.

Предшествующий уровень техники

[0003] Часто желательно, и иногда необходимо, знать местоположение мобильной станции (например, сотового телефона). В настоящем описании термины "местоположение" и "позиция" являются синонимами и в настоящем описании используются взаимозаменяемо. Например, пользователь может использовать мобильную станцию (MS, МС) для просмотра вебсайта и может выполнить щелчок мышью на контенте, чувствительном к местоположению. Затем местоположение мобильной станции может быть определено и использовано для обеспечения подходящего контента пользователю. Существует много других сценариев, в которых знание местоположения мобильной станции является полезным или необходимым. Например, мандат 911 Федеральной Комиссии по связи требует, чтобы несущие обеспечивали усовершенствованные службы 911, включающие в себя географическое определение местоположения мобильной станции, делающей вызов аварийных служб 911. Мобильная станция может быть обеспечена таким образом, что она может получать службы местоположения из домашней сети и также во время роуминга в посещаемой сети. Мобильная станция может связываться с различными объектами сети в домашней сети, чтобы определить местоположение мобильной станции, когда это необходимо.

[0004] Существует много различных типов технологий, используемых в вычислении местоположения мобильных станций в беспроводных сетях с различными уровнями успеха и точности. Способы, основанные на сети, включают в себя угол приема (AOA), использующий по меньшей мере две вышки, разницу во времени приема ответного сигнала (TDOA), использующую мультилатерацию, и сигнатуру местоположения, использующую РЧ-след, для сопоставления РЧ-образцов, которые мобильные станции показывают в известных местоположениях. Различные способы, основанные на мобильной станции, объединяют GPS, Усовершенствованную Трилатерацию Прямой Линии связи (A-FLT), Отчет об Измерении Сети/ Усовершенствовании синхронизации (TA/NMR) и/или Усовершенствованную Наблюдаемую Разницу во времени (E-OTD).

[0005] Другой способ, основанный на мобильной станции, является вспомогательным GPS (A-GPS), в котором сервер обеспечивает Assistance Data (Вспомогательные данные) для мобильной станции, чтобы она имела малое Время для Первой Фиксации (TTFF), чтобы разрешить захват слабого сигнала и оптимизировать использование батареи мобильной станции. A-GPS используется в качестве технологии определения местоположения изолированно или совместно с другими технологиями позиционирования, которые обеспечивают подобные диапазону измерения. Сервер A-GPS выдает данные на беспроводную мобильную станцию, которые являются специфическими для приблизительного местоположения мобильной станции. Вспомогательные данные помогают мобильной станции быстро устанавливаться на спутниках и потенциально позволяют телефонной трубке фиксироваться на слабых сигналах. Затем мобильная станция выполняет вычисление позиции или необязательно возвращает фазы измеренного кода на сервер, чтобы сделать вычисление. Сервер A-GPS может использовать дополнительную информацию, такую как измерения времени передачи сигналов туда и обратно от сотовой базовой станции до мобильной станции, чтобы вычислить местоположение, где иначе это может не быть возможно; например, когда не существует достаточно видимых спутников GPS.

[0006] Достижения в глобальной системе позиционирования, основанной на спутнике (GPS), Усовершенствовании синхронизации (TA) и привязки позиции согласно технологии Усовершенствованной Наблюдаемой Разницы во времени (E-OTD), позволяют выполнить точное определение географической позиции (например, широты и долготы) мобильной станции. Поскольку службы географического определения местоположения используются в пределах сетей беспроводной связи, такая позиционная информация может быть сохранена в элементах сети и поставляться узлам в сети, используя сообщения сигнализации. Такая информация может храниться в Обслуживающем Мобильном Центре Определения местоположения (SMLC), Автономном - SMLC (SAS), Объекте Определения Позиции (PDE), на Безопасной Платформе Определения местоположения Плоскости Пользователя (SLP) и базах данных определения местоположения мобильного абонента специального назначения.

[0007] Одним примером базы данных определения местоположения мобильного абонента специального назначения является SMLC, предложенный Проектом Партнерства Третьего поколения (3GPP). В частности, 3GPP определил протокол сигнализации для передачи позиционной информации мобильного абонента на и от SMLC. Этот протокол сигнализации называется протоколом LCS (Службы определения местоположения) Радиоресурса, обозначаемым RRLP, и определяет сообщения сигнализации, передающиеся между мобильной станцией и SMLC, связанным с местоположением мобильного абонента. Подробное описание протокола RRLP имеется в Проекте Партнерства Третьего поколения 3GPP TS 44.031 v7.9.0 (2008-06); Technical Specification Group GSM Edge Radio Access Network; Location Services (LCS); Протоколе LCS Радиоресурсов Мобильная Станция - Обслуживающий Мобильный Центр Определения местоположения (SMLC) (выпуск 7).

[0008] В дополнение к Глобальной Системе Позиционирования Соединенных Штатов (GPS) другие Спутниковые Системы Позиционирования (SPS), такие как российская система GLONASS или предложенная европейская система Galileo, могут также быть использованы для определения позиции мобильной станции. Однако каждая из систем работает согласно различным описаниям.

[0009] Одним недостатком системы определения местоположения, основанной на спутнике, является время, затраченное на получение точной привязки позиции. Обычно точность позиции является компромиссом скорости захвата и наоборот. Таким образом, более точная привязка занимает больше времени. Соответственно, существует необходимость в системе связи, включающей в себя глобальную спутниковую навигационную систему (GNSS), которая может определять местоположение для мобильной станции на основании спутниковых сигналов, посланных от двух или более спутников, чтобы обеспечивать дополнительную эффективность и преимущества для определения местоположения, включая повышенную точность. Существует необходимость в повышении точности, в то же время не влияя пагубным образом на скорость захвата или конечное время захвата при получении привязки позиции мобильной станции, например, во время вызова аварийных служб (ES) или сеанса связи с дополнительными платными услугами (VAS).

Сущность изобретения

[0010] Некоторые варианты осуществления настоящего изобретения предусматривают способ увеличения данных местоположения мобильной станции в беспроводной сети, выполняемый в мобильной станции, содержащий: прием сообщения Measure Position Request (Запрос измерения позиции), содержащего точность сети и время ответа сети; выбор точности между точностью сети и временной точностью, отличной от точности сети, определяющей данные местоположения мобильной станции, используя выбранную точность; формирование сообщения Measure Position Response (Ответ измерения позиции) в ответ на сообщение запроса измерения позиции, в котором сообщение ответа измерения позиции содержит данные местоположения; передачу сообщения ответа измерения позиции. В этом способе временная точность представляет точность меньше, чем точность сети. В этом способе временная точность представляет неопределенность больше чем 100 метров. В этом способе временная точность представляет точность больше, чем точность сети. В этом способе временная точность представляет неопределенность меньше чем 10 метров. В этом способе временная точность представляет неопределенность 0 метров. В этом способе процесс выбора содержит определение, имел ли место ранее повторный запрос. В этом способе сообщение запроса измерения позиции содержит сообщение запроса измерения позиции по протоколу RRLP. В этом способе сообщение ответа измерения позиции содержит сообщение ответа измерения позиции по протоколу RRLP.

[0011] Некоторые варианты осуществления настоящего изобретения предусматривают способ увеличения данных местоположения мобильной станции в беспроводной сети, выполняемый в сети, содержащий: выбор точности между точностью сети и временной точностью, отличающейся от точности сети; передачу сообщения запроса измерения позиции, содержащего выбранную точность и время ответа сети; и прием сообщения ответа измерения позиции в ответ на сообщение запроса измерения позиции, в котором сообщение ответа измерения позиции содержит данные местоположения. В этом способе временная точность представляет точность меньше, чем точность сети. В этом способе временная точность представляет неопределенность больше чем 100 метров. В этом способе временная точность представляет точность больше, чем точность сети. В этом способе временная точность представляет неопределенность меньше чем 10 метров. В этом способе временная точность представляет неопределенность 0 метров. В этом способе процесс выбора содержит определение выбранной точности на основании того, имел ли место ранее повторный запрос. В этом способе сообщение запроса измерения позиции содержит сообщение запроса измерения позиции по протоколу RRLP. В этом способе сообщение ответа измерения позиции содержит сообщение ответа измерения позиции по протоколу RRLP.

[0012] Некоторые варианты осуществления настоящего изобретения предусматривают мобильную станцию для увеличения данных местоположения мобильной станции в беспроводной сети, причем мобильная станция содержит: приемник для приема сообщения запроса измерения позиции, содержащего точность сети и время ответа сети; логику для выбора точности между точностью сети и временной точностью, отличной от точности сети; подсистему определения местоположения для определения данных местоположения мобильной станции, используя выбранную точность; логику для формирования сообщения ответа измерения позиции в ответ на сообщение запроса измерения позиции, в котором сообщение ответа измерения позиции содержит данные местоположения; передатчик для передачи сообщения ответа измерения позиции. В этой мобильной станции временная точность представляет точность меньше, чем точность сети. В этой мобильной станции временная точность представляет точность больше, чем точность сети. В этой мобильной станции сообщение запроса измерения позиции содержит сообщение запроса измерения позиции по протоколу RRLP. В этой мобильной станции сообщение ответа измерения позиции содержит сообщение ответа измерения позиции по протоколу RRLP.

[0013] Некоторые варианты осуществления настоящего изобретения предусматривают сеть для увеличения данных местоположения мобильной станции в беспроводной сети, причем сеть содержит: логику для выбора точности между точностью сети и временной точностью, отличной от точности сети; передатчик для передачи сообщения запроса измерения позиции, содержащего выбранную точность и время ответа сети; и приемник для приема сообщения ответа измерения позиции в ответ на сообщение запроса измерения позиции, в котором сообщение ответа измерения позиции содержит данные местоположения. В этой сети временная точность представляет точность меньше, чем точность сети. В этой сети временная точность представляет точность больше, чем точность сети. В этой сети сообщение запроса измерения позиции содержит сообщение запроса измерения позиции по протоколу RRLP. В этой сети сообщение ответа измерения позиции содержит сообщение ответа измерения позиции по протоколу RRLP.

[0014] Некоторые варианты осуществления настоящего изобретения предусматривают мобильную станцию для увеличения данных местоположения мобильной станции в беспроводной сети, причем мобильная станция содержит: средство для приема сообщения запроса измерения позиции, содержащего точность сети и время ответа сети; средство для выбора точности между точностью сети и временной точностью, отличной от точности сети, средство для определения данных местоположения мобильной станции, используя выбранную точность; средство для формирования сообщения ответа измерения позиции в ответ на сообщение запроса измерения позиции, в котором сообщение ответа измерения позиции содержит данные местоположения; средство для передачи сообщения ответа измерения позиции. В этой мобильной станции временная точность представляет точность меньше, чем точность сети. В этой мобильной станции временная точность представляет точность больше, чем точность сети. В этой мобильной станции сообщение запроса измерения позиции содержит сообщение запроса измерения позиции по протоколу RRLP. В этой мобильной станции сообщение ответа измерения позиции содержит сообщение ответа измерения позиции по протоколу RRLP.

[0015] Некоторые варианты осуществления настоящего изобретения предусматривают сеть для увеличения данных местоположения мобильной станции в беспроводной сети, причем сеть содержит: средство для выбора точности между точностью сети и временной точностью, отличной от точности сети; средство для передачи сообщения запроса измерения позиции, содержащего выбранную точность и время ответа сети; и средство для приема сообщения ответа измерения позиции в ответ на сообщение запроса измерения позиции, в котором сообщение ответа измерения позиции содержит данные местоположения. В этой сети временная точность представляет точность меньше, чем точность сети. В этой сети временная точность представляет точность больше, чем точность сети. В этой сети средство для выбора содержит средство для определения выбранной точности на основании того, имел ли место ранее повторный запрос. В этой сети сообщение запроса измерения позиции содержит сообщение запроса измерения позиции по протоколу RRLP. В этой сети сообщение ответа измерения позиции содержит сообщение ответа измерения позиции по протоколу RRLP.

[0016] Некоторые варианты осуществления настоящего изобретения предусматривают считываемый компьютером продукт, содержащий считываемый компьютером носитель, содержащий: код, чтобы заставить по меньшей мере один компьютер принимать сообщение запроса измерения позиции, содержащее точность сети и время ответа сети; код, чтобы заставить по меньшей мере один компьютер выбирать точность между точностью сети и временной точностью, отличной от точности сети, код, чтобы заставить по меньшей мере один компьютер определять данные местоположения мобильной станции, используя выбранную точность; код, чтобы заставить по меньшей мере один компьютер формировать сообщение ответа измерения позиции в ответ на сообщение запроса измерения позиции, в котором сообщение ответа измерения позиции содержит данные местоположения; код, чтобы заставить по меньшей мере один компьютер передавать сообщение ответа измерения позиции. В этом считываемом компьютером продукте временная точность представляет точность меньше, чем точность сети. В этом считываемом компьютером продукте временная точность представляет точность больше, чем точность сети. В этом считываемом компьютером продукте код, чтобы заставить по меньшей мере один компьютер определять данные местоположения мобильной станции, используя выбранную точность, содержит код, чтобы заставить по меньшей мере один компьютер определять, имел ли место ранее повторный запрос. В этом считываемом компьютером продукте сообщение запроса измерения позиции содержит сообщение запроса измерения позиции по протоколу RRLP. В этом считываемом компьютером продукте сообщение ответа измерения позиции содержит сообщение ответа измерения позиции по протоколу RRLP.

[0017] Некоторые варианты осуществления настоящего изобретения предусматривают считываемый компьютером продукт, содержащий считываемый компьютером носитель, содержащий: код, чтобы заставить по меньшей мере один компьютер выбирать точность между точностью сети и временной точностью, отличной от точности сети; код, чтобы заставить по меньшей мере один компьютер передавать сообщение запроса измерения позиции, содержащее выбранную точность и время ответа сети; и код, чтобы заставить по меньшей мере один компьютер принимать сообщение ответа измерения позиции в ответ на сообщение запроса измерения позиции, в котором сообщение ответа измерения позиции содержит данные местоположения. В этом считываемом компьютером продукте временная точность представляет точность меньше, чем точность сети. В этом считываемом компьютером продукте временная точность представляет точность больше, чем точность сети. В этом считываемом компьютером продукте код, чтобы заставить по меньшей мере один компьютер выбирать точность между точностью сети и временной точностью, отличной от точности сети, содержит код, чтобы заставить по меньшей мере один компьютер определять выбранную точность на основании того, имел ли место ранее повторный запрос. В этом считываемом компьютером продукте сообщение запроса измерения позиции содержит сообщение запроса измерения позиции по протоколу RRLP. В этом считываемом компьютером продукте сообщение ответа измерения позиции содержит сообщение ответа измерения позиции по протоколу RRLP. Способ сокращения повторов сообщений запроса измерения позиции между сетью и мобильной станцией в беспроводной сети, содержащий: ожидание до заранее определенного времени, в котором заранее определенное время основано на данных местоположения времени; передачу в заранее определенное время сообщения запроса измерения позиции, содержащего время ответа сети и точность сети; и прием, в момент времени прежде, чем данные местоположения будут необходимы, сообщения ответа измерения позиции, содержащего данные местоположения. В этом способе время ответа сети содержит значение, представляющее сокращенное время ответа не больше чем 4 секунды. В этом способе точность сети содержит значение, представляющее низкую точность не меньше чем 100 метров. В этом способе запроса измерения позиции не содержит Вспомогательные данные. Способ дополнительно содержит: передачу сообщения Вспомогательных данных; и прием сообщения Ack Assistance Data (Подтверждение Вспомогательных данных). В этом способе сообщение запроса измерения позиции содержит сообщение запроса измерения позиции по протоколу RRLP. В этом способе сообщение ответа измерения позиции содержит сообщение ответа измерения позиции по протоколу RRLP.

[0018] Эти и другие аспекты, признаки и преимущества изобретения будут очевидны из ссылок на варианты осуществления, описанные ниже.

Краткое описание чертежей

[0019] Варианты осуществления изобретения описаны ниже только посредством примера, со ссылкой на чертежи.

[0020] ФИГ.1A, 1B и 1C показывают различные компоненты и интерфейсы в беспроводной сети.

[0021] ФИГ.2 показывает схему последовательности операций сообщения обычного процесса определения местоположения, используя сеансы связи RRLP.

[0022] ФИГ.3 показывает псевдосегментацию Вспомогательных данных.

[0023] ФИГ.4 и 5 иллюстрируют остановку определения позиции на основании МС, принимающей дополнительное сообщение RR.

[0024] ФИГ.6 и 7 показывают события, которые запускают и останавливают подсистему GPS, в соответствии с вариантами осуществления настоящего изобретения.

[0025] ФИГ.8 показывает схему последовательности операций сообщений, выделяющую раннее определение местоположения, в соответствии с вариантами осуществления настоящего изобретения.

[0026] ФИГ.9 и 10 иллюстрируют способ продолжения определения позиции после приема дополнительного сообщения RR в соответствии с вариантами осуществления настоящего изобретения.

[0027] ФИГ.11 и 12 иллюстрируют способ оптимального упорядочения загруженных вспомогательных данных в соответствии с вариантами осуществления настоящего изобретения.

[0028] ФИГ.13 и 14 показывают способ своевременной посылки запросов позиции в соответствии с вариантами осуществления настоящего изобретения.

[0029] ФИГ.15 и 16 показывают способ задержки (или пропуска) новых сообщений RR, чтобы избежать прекращенных сеансов связи, в соответствии с вариантами осуществления настоящего изобретения.

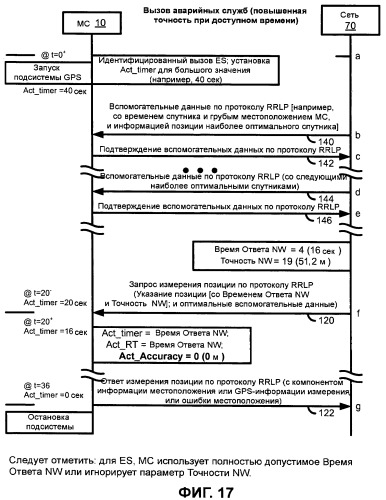

[0030] ФИГ.17, 18, 19, 20 и 21 иллюстрируют способ изменения параметра точности, чтобы сбалансировать время ответа и точность при вызове аварийных служб (ES), в соответствии с вариантами осуществления настоящего изобретения.

[0031] ФИГ.22 показывает схему последовательности операций сообщений для дополнительных платных услуг (VAS) в соответствии с вариантами осуществления настоящего изобретения.

Подробное описание изобретения

[0032] В следующем описании делается ссылка на сопроводительные чертежи, которые иллюстрируют несколько вариантов осуществления настоящего изобретения. Должно быть понятно, что могут быть использованы другие варианты осуществления, и могут быть сделаны механические, композиционные, структурные, электрические и оперативные изменения, не отступая от сущности и объема настоящего раскрытия. Следующее подробное описание не должно быть взято в ограничивающем смысле. Кроме того, некоторые части подробного описания, которые следуют ниже, представляются в терминах процедур, этапов, логических блоков, обработки и других символических представлений операций над битами данных, которые могут быть выполнены в электронных схемах или на машинной памяти.

[0033] Процедура, выполняемый компьютером этап, логический блок, процесс и т.д. понимаются в настоящем описании как последовательность этапов или команд, приводящих к желаемому результату. Этапами являются те, которые используют физические манипуляции физическими величинами. Эти величины могут принимать форму электрических, магнитных или радиосигналов, способных храниться, передаваться, объединяться, сравниваться и, иначе, управляться в электронных схемах или в компьютерной системе. Эти сигналы могут время от времени называться битами, значениями, элементами, символами, символьными знаками, терминами, числами или подобным. Каждый этап может быть выполнен аппаратным обеспечением, программным обеспечением, программно-аппаратным обеспечением или их комбинациями. Например, при реализации аппаратным обеспечением блок обработки данных может быть реализован в одной или более специализированных интегральных схемах (схем ASIC), цифровых сигнальных процессорах (процессорах DSP), устройствах цифровой обработкой сигналов (DSP), программируемых логических устройствах (устройствах PLD), программируемых пользователем вентильных матрицах (матрицах FPGA), процессорах, контроллерах, микроконтроллерах, микропроцессорах, электронных устройствах, других модулях устройств, предназначенных для выполнения функций, описанных в настоящем описании, и/или их комбинациях.

[0034] В настоящем описании может быть сделана ссылка на "один пример", "один признак", "пример" или "признак", которые означают, что конкретный признак, структура или особенность, описанная в соединении с признаком и/или примером, включается по меньшей мере в один признак и/или пример заявленной сущности изобретения. Таким образом, фразами "в одном примере", "пример", "в одном признаке" или "признак" в различных местах описания не обязательно ссылаются на один и тот же признак и/или пример. Кроме того, конкретные признаки, структуры или особенности могут быть объединены в одном или более примерах и/или признаках.

[0035] "Команды", как упомянуто в настоящем описании, относятся к выражениям, которые представляют одну или более логических операций. Например, команды могут быть "считываемыми машиной", будучи интерпретированными машиной для выполнения одной или более операций над одним или более объектами данных. Однако это просто пример команд, и заявленная сущность изобретения не ограничивается этим. В другом примере команды, как упомянуто в настоящем описании, могут относиться к закодированным командам, которые выполняются устройством обработки данных, имеющем набор команд, который включает в себя закодированные команды. Такая команда может быть закодирована в форме машинного языка, понимаемого устройством обработки данных. Снова, это просто примеры команды, и заявленная сущность изобретения не ограничивается этим.

[0036] "Запоминающий носитель", как упомянуто в настоящем описании, относится к физическим средам, способным поддерживать выражения, которые являются различимыми посредством одной или более машин. Например, запоминающий носитель может содержать одно или более запоминающих устройств для хранения считываемых машиной команд и/или информации. Такие запоминающие устройства могут содержать любой один из нескольких видов сред, включающих в себя, например, магнитные, оптические или полупроводниковые запоминающие носители. Такие запоминающие устройства могут также содержать любой тип долгосрочных, краткосрочных, энергозависимых или энергонезависимых запоминающих устройств. Однако это просто примеры запоминающего носителя, и заявленная сущность изобретения не ограничивается этим. Термин "запоминающий носитель" не применяется к вакууму.

[0037] Пока конкретно не указано иначе, как очевидно из следующего рассмотрения, должно быть оценено, что во всем описании рассматривают использование терминов, таких как "обработка", "вычислительная обработка", "вычисление", "выбор", "формирование", "разрешение", "запрещение", "определение местоположения", "завершение", "идентификация", "инициализация", "обнаружение", "получение", "остановка", "поддержание", "представление", "оценка", "прием", "передача", "определение" и/или подобных, которые ссылаются на действия и/или процессы, которые могут быть выполнены компьютерной платформой, такой как компьютер или аналогичное электронное вычислительное устройство, которое управляет и/или преобразовывает данные, представленные в качестве физических электронных и/или магнитных параметров и/или других физических параметров в пределах процессоров компьютерной платформы, блоков памяти, регистров и/или других устройств для хранения, передачи, приема и/или отображения информации. Например, такие действия и/или процессы могут быть выполнены компьютерной платформой под управлением считываемых машиной команд, хранящихся в запоминающем носителе. Например, такие считываемые машиной команды могут содержать программное обеспечение или программно-аппаратное обеспечение, хранящееся в запоминающем носителе, включенном в качестве части компьютерной платформы (например, включенном в качестве части устройства обработки данных или внешнего к такому устройству обработки данных). Дополнительно, до тех пор, пока не будет конкретно указано иное, процессы, описанные в настоящем описании с ссылкой на схемы последовательности операций или иное, могут также быть выполнены и/или управляться полностью или частично такой компьютерной платформой.

[0038] Методики беспроводной связи, описанные в настоящем описании, могут находиться в соответствии с различными сетями беспроводной связи, такими как беспроводная глобальная сеть (WWAN), беспроводная локальная сеть (WLAN), беспроводная персональная сеть (WPAN) и так далее. В настоящем описании термин "сеть" и "система" могут быть использованы взаимозаменяемо. WWAN может быть сетью Множественного Доступа с Кодовым Разделением каналов (CDMA), сетью Множественного Доступа с Временным Разделением каналов (TDMA), сетью Множественного Доступа с Частотным Разделением каналов (FDMA), сетью Множественного Доступа с Ортогональным Частотным Разделением каналов (OFDMA), сетью Множественного Доступа с Частотным Разнесением каналов и Единственной Несущей (SC-FDMA) и так далее. Сеть CDMA может реализовывать одну или более технологий радиодоступа (технологий RAT), таких как cdma2000 или Широкополосный-CDMA (W-CDMA), если назвать только несколько радиотехнологий. В настоящем описании cdma2000 может включать в себя технологии, реализованные согласно стандартам IS-95, IS-2000 и IS-856. Сеть TDMA может реализовывать Глобальную Систему Мобильной связи (GSM), Цифровую Усовершенствованную Систему Мобильной Телефонной связи (D-AMPS) или некоторую другую RAT. GSM и W-CDMA описываются в документах от объединения, именуемого "Проект Партнерства Третьего поколения" (3GPP). Cdma 2000 описывается в документах от объединения, именуемого "Проект Партнерства Третьего поколения 2" (3GPP2). Документы 3GPP и 3GPP2 широко доступны. Например, WLAN может содержать сеть IEEE 802.11x, и WPAN может содержать сеть Bluetooth, IEEE 802.15x. Реализации беспроводной связи, описанные в настоящем описании, могут также быть использованы в соединении с любой комбинацией WWAN, WLAN и/или WPAN.

[0039] Устройство и/или система могут оценивать местоположение устройства, по меньшей мере частично, на основании сигналов, принятых от спутников. В частности, такое устройство и/или система могут получать измерения "псевдодиапазона", содержащие приближения расстояний между ассоциированными спутниками и навигационным спутниковым приемником. В конкретном примере такой псевдодиапазон может быть определен в приемнике, который способен обрабатывать сигналы от одного или более спутников в качестве части Спутниковой Системы Позиционирования (SPS). Например, такая SPS может содержать Глобальную Систему Позиционирования (GPS), Galileo, Glonass, если называть несколько или любую SPS, разработанную в будущем. Для определения своей позиции спутниковый навигационный приемник может получать измерения псевдодиапазона до трех или более спутников, а также их позиции во время передачи. Зная орбитальные параметры спутника, эти позиции могут быть вычислены для любой точки во времени. Затем измерение псевдодиапазона может быть определено, по меньшей мере частично, на основании времени, за которое сигнал проходит от спутника до приемника, умноженного на скорость света. В то время как методики, описанные в настоящем описании, могут быть обеспечены в качестве реализаций определения местоположения в GPS и/или Galileo типах SPS в качестве конкретных иллюстраций, должно быть понятно, что эти методики могут также применяться к другим типам SPS и что заявленная сущность изобретения не ограничивается этим.

[0040] Например, методики, описанные в настоящем описании, могут быть использованы любой одной из нескольких SPS, включающих в себя вышеупомянутую SPS. Кроме того, такие методики могут быть использованы системами определения позиционирования, которые используют псевдолиты (передатчики) или комбинацию спутников и псевдолитов. Псевдолиты могут содержать наземные передатчики, которые вещают псевдослучайный шумовой код (PRN) или другой код определения расстояния (например, аналогичный GPS или сигналу сотовой связи CDMA), модулированный на сигнале несущей L-полосы частот (или другой частоте), который может быть синхронизирован со временем GPS. Такому передатчику может быть назначен уникальный код PRN, чтобы разрешить идентификацию посредством удаленного приемника. Псевдолиты могут быть полезными в ситуациях, где сигналы SPS от орбитального спутника могли бы быть недоступными, например в туннелях, шахтах, зданиях, городских улицах или других закрытых областях. Другая реализация псевдолитов известна как радиомаяки. Термин "спутник", как используется в настоящем описании, предназначается, чтобы включать в себя псевдолиты, эквиваленты псевдолитов и возможно другие. Термин "сигналы SPS", как используется в настоящем описании, предназначается, чтобы включать в себя SPS-подобные сигналы от псевдолитов или эквивалентов псевдолитов.

[0041] Как используется в настоящем описании, карманное мобильное устройство или мобильная станция (MS, МС) относится к устройству, которое время от времени может иметь позицию или местоположение, которое изменяется. Изменения в позиции и/или местоположении могут содержать изменения в направлении, расстоянии, ориентации и т.д., в качестве нескольких примеров. В конкретных примерах мобильной станцией может быть сотовый телефон, устройство беспроводной связи, пользовательское оборудование, ноутбук, устройство другой персональной системы связи (PCS) и/или другое переносное устройство связи. Мобильная станция может также содержать процессор и/или компьютерную платформу, адаптированную для выполнения функций, управляемых считываемыми машиной командами.

[0042] Настоящая заявка относится к следующим заявкам, одновременно поданным с этой заявкой и полностью включенным в настоящее описание: "Optimized Ordering of Assistance Data in Mobile Radio Network" Kirk Allan Burroughs (имеющее номер в реестре поверенного 072346); "Improve GPS Yield For Emergency Calls in a Mobile Radio Network" Томасом Rowland (имеющее номер в реестре поверенного 080114); и "Delayed Radio Resource Signaling in a Mobile Radio Network" Kirk Allan Burroughs (имеющее номер в реестре поверенного 080152).

[0043] ФИГ.1A, 1B и 1C показывают различные компоненты и интерфейсы в беспроводной сети. Для простоты описание ниже использует общую терминологию, используемую в беспроводных сетях, или конкретную терминологию, используемую с ссылкой на конкретный стандарт, хотя методики, описанные в настоящем описании, могут быть применимы к нескольким различным стандартам беспроводной сети. Например, такая беспроводная сеть включает в себя систему Множественного Доступа с Кодовым Разделением каналов (CDMA), которая является высокопроизводительной цифровой беспроводной технологией, которая велась и с коммерческой точки зрения разрабатывалась фирмой QUALCOMM Incorporated. Другая беспроводная сеть включает в себя Глобальную Систему Мобильной Связи (GSM), которая использовала альтернативную цифровую беспроводную технологию. Еще одна беспроводная сеть включает в себя Универсальную Систему Мобильной Связи (UMTS), которая является высокопроизводительной цифровой беспроводной технологией следующего поколения.

[0044] ФИГ.1A включает в себя мобильную станцию (МС 10), подсистему базовой станции (БС, BSS 20), включающую в себя базовую приемопередающую станцию (БППС, BTS 22) и контроллер базовых станций (КБС, BSC 24), центр коммутации мобильной связи (ЦКМС, MSC 30), коммутируемую телефонную сеть общего пользования (PSTN) и обслуживающий центр определения местоположения мобильной станции (SMLC). МС 10 является любым мобильным устройством беспроводной связи, таким как сотовый телефон, который имеет модем основной полосы частот для связи с одной или более базовыми станциями. Станции МС, на которые ссылаются в этом раскрытии, включают в себя приемник GPS или эквивалентный приемник для обеспечения возможности определения позиции. Термин GPS, используемый ниже, используется в универсальном смысле для обозначения спутниковой или псевдоспутниковой системы. МС 10 и BTS 22 связываются беспроводным образом по эфирному РЧ-интерфейсу, который называется интерфейс U_m. Одна или более станций МС 10 могут связываться с BTS 22 или BSS 20 в одно время. Внутренним образом к BSS 20, BTS 22 может связываться с BSC 24 по интерфейсу Abis. Один BSC 24 может поддерживать несколько станций BTS 22 в развернутой сети. В настоящем описании, ссылаясь на сообщения эфирного интерфейса U_m от сети (нисходящая линия связи) и от МС 10 (восходящая линия связи), эти сообщения могут упоминаться как передаваемые, используя BTS 22 или, эквивалентно, используя BSS 20. Интерфейс L_b соединяет BSC 24 с SMLC 50. Ссылаясь на сообщения нисходящей линии связи и восходящей линии связи интерфейса L_b, эти сообщения могут упоминаться как переданные, используя BSC 24 или, эквивалентно, используя BSS 20. Один или более контроллеров BSC 24 и/или станций BSS 20 могут подсоединяться к MSC 30, используя интерфейс А. MSC 30 соединяет коммутируемую линию от PSTN 40 к МС 10 для обеспечения голосового вызова сети общего пользования. Другие элементы сети или компоненты сети могут подсоединяться к BSS 20, MSC 30 и PSTN 40 для оказания других у
