Реферат



246479

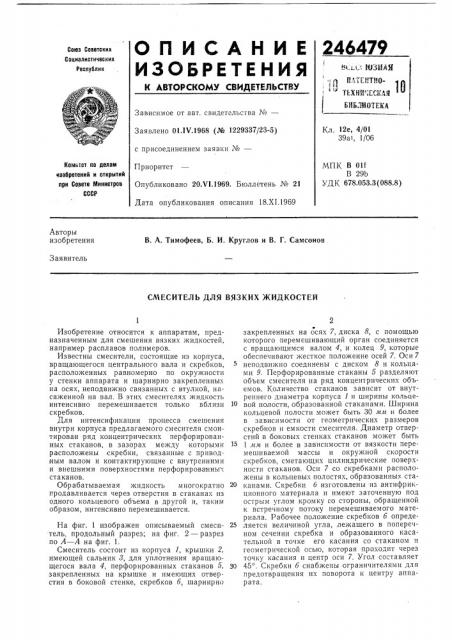

ОПИСАЫИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик нт.:, ВЗНАЯ

1 „ тт

ПАТЕРТНОГЕХНИ"ECКАЯ

БИБЛИОТЕКА

Зависимое от авт. свидетельства ¹â€”

Кл. 12е, 4/01

39а1, 1/06

Заявлено 01.IV.1968 (№ 1229337/23-5) с присоединением заявки №вЂ”

Приоритет

Опубликовано 20Х!.1969. Бюллетень № 21

Дата опубликования описания 18,XI.1969

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК В 01f

В 29Ь

УДК 678.053.3(088.8) Авторы изобретения

В, А. Тимофеев, Б. И. Круглов и В. Г, Самсонов

Заявитель

СМЕСИТЕЛЬ ДЛЯ ВЯЗКИХ ЖИДКОСТЕЙ

Изобретение относится к аппаратам, предназначенным для смешения вязких жидкостей, например расплавов полимеров.

Известны смесители, состоящие из корпуса, вращающегося центрального вала и скребков, расположенных равномерно по окружности у стенки аппарата и шарнирно закрепленных на осях, неподвижно связанных с втулкой, насаженной на вал. В этих смесителях жидкость интенсивно перемешивается только вблизи скребков.

Для интенсификации процесса смешения внутри корпуса предлагаемого смесителя смонтирован ряд концентрических перфорированных стаканов, в зазорах между которыми расположены скребки, связанные с приводным валом и контактирующие с внутренними и внешними поверхностями перфорированных стаканов.

Обрабатываемая жидкость многократно продавливается через отверстия в стаканах из одного кольцевого объема в другой и, таким образом, интенсивно перемешивается.

На фиг. 1 изображен описываемый смеситель, продольный разрез; на фиг. 2 — разрез по А — А на фиг. 1.

Смеситель состоит из корпуса 1, крышки 2, имеющей сальник 8, для уплотнения вращающегося вала 4, перфорированных стаканов б, закрепленных на крышке и имеющих отверстия в боковой стенке, скребков б, шарнирно

2 е закрепленных на осях 7, диска 8, с помощью которого перемешивающий орган соединяется с вращающимся валом 4, и колец 9, которые обеспечивают жесткое положение осей 7. Оси 7 неподвижно соединены с диском 8 и кольцами 9. Перфорированные стаканы б разделяют объем смесителя на ряд концентрических объемов. Количество стаканов зависит от внутреннего диаметра корпуса 1 и ширины кольцевой полости, образованной стаканами. Ширина кольцевой полости может быть 30 л л и более в зависимости от геометрических размеров скребков и емкости смесителя. Диаметр отверстий в боковых стенках стаканов может быть

15 1,им и более в зависимости от вязкости перемешиваемой массы и окружной скорости скребков, сметающих цилиндрические поверхности стаканов. Оси 7 со скребками расположены в кольцевых полостях, образованных ста20 канами. Скребки б изготовлены из антифрикцпонного материала и имеют заточенную под острым углом кромку со стороны, обращенной к встречному потоку перемешиваемого материала. Рабочее положение скребков б опреде25 ляется величиной угла, лежащего в поперечном сечении скребка и образованного касательной в точке его касания со стаканом и геометрической осью, которая проходит через точку касания и центр оси 7. Угол составляет

30 45 . Скребки б снабжены ограничителями для предотвращения их поворота к центру аппарата.

246479

@us.7

A-А

Составитель И. К. Рыхлова

Редактор С. Лазарева Техред Л. В. Куклина

Корректоры: Е. Ласточкина и В. Петрова

Заказ 3001!7 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Советс Министров СССР

Москва, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Фиг. 2

Смеситель работает следующим образом.

Продукт и ингредиенты загружают в корпус через люк, имеющийся в крышке 2. Включают привод смесителя.

При вращении вала 4 скребки 6 прижимаются к стенкам перфорированных стаканов 5 под действием сил сопротивления среды. Жидкость, находящаяся в зазоре между стенкой стакана и скребком, под действием тангенциальных и нормальных сил многократно продавливается через кольцевые зазоры и перемешивается по всему объему.

Качество смешения контролируется известными способами. Смеситель разгружается через штуцер в днище смесителя.

Предмет изобретения

Смеситель для вязких жидкостей, например полимерных расплавов, содержащий корпус

5 со связанными с приводным валом скребками, контактирующими с внутренней поверхностью корпуса смесителя, отличающийся тем, что, с целью интенсификации процесса смешения, внутри корпуса смонтирован ряд концентриче10 ских перфорированных стаканов, в кольцевых зазорах между которыми расположены скребки, связанные с приводным валом и контактирующие с внутренними и внешними поверхностями перфорированных стаканов.
