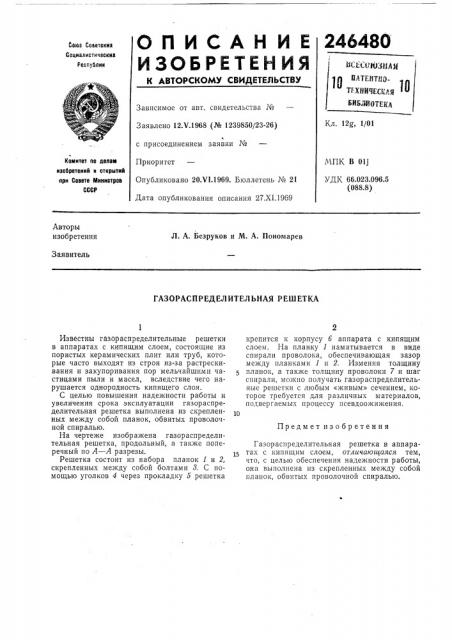

ГАЗОРАСПРЕДЕЛИТЕЛЬНАЯ РЕШЕТКА крепится к корпусу б аппарата с кипящим слоем. На планку 1 наматывается в виде спирали проволока, обеспечивающая зазор между планками 1 и 2. Изменяя толщину планок, а также толщину проволоки 7 и шаг спирали, можно получать газораспределительные решетки с любым «живым» сечением, которое требуется для различных материалов, подвергаемых процессу псевдоожижения.
Газораспределительная решетка в аппаратах с кипящим слоем, отличающаяся тем, что, с целью обеспечения надежности работы, она выполнена из скрепленных между собой планок, обвитых проволочной спиралью.
Известны газораспределительные решетки в аппаратах с кипящим слоем, состоящие из пористых керамических плит или труб, которые часто выходят из строя из-за растрескивания и закупоривания пор мельчайшими частицами пыли и масел, вследствие чего нарушается однородность кипящего слоя.
С целью повышения надежности работы и увеличения срока эксплуатации газораспределительная решетка выполнена из скрепленных между собой планок, обвитых проволочной спиралью.
На чертеже изображена газораспределительная решетка, продольный, а также поперечный по А — А разрезы.
Решетка состоит из набора планок 1 и 2, скрепленных между собой болтами 8. С помощью уголков 4 через прокладку 5 решетка
Предмет изобретения
