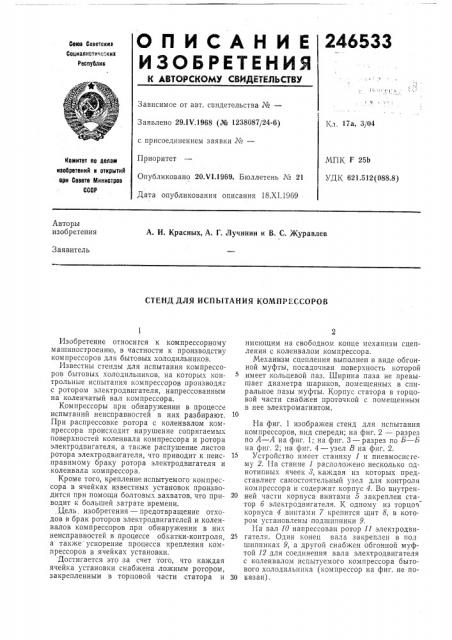

О П И С А Н И Е 246533

ИЗОБРЕТЕНИЯ

Сома Соввтскиа

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 29ЛЧ.1968 (№ 1238087/24-6) с присоединением заявки ¹â€”

Приоритет

Опубликовано 20.V1,1969. Бюллетень № 21

Дата опубликования описания 18.XI.1969

Кл. 17а, 3/04

МПК Г 25Ь

УДК 621.512(088.8) Комитет оо делам иаобретений и открытий ори Совете Министров

СССР

Авторы изобретения

А. И. Красных, A. Г. Лучинин и В. С. Журавлев

Заявитель

СТЕНД ДЛЯ ИСПЫТАНИЯ КОМПРЕССОРОВ

Изобретение относи гся к компрессорному машиностроению, в частности к производству компрессоров для бытовых холодильников.

Известны стенды для испытания компрессоров бытовых холодильников, на которых контрольные испытания компрессоров производят с ротором электродвигателя, напрессованным на коленчатый вал компрессора.

Компрессоры при обнаружении в процессе испытаний неисправностей в них разбирают.

При распрессовке ротора с коленвалом компрессора происходит нарушение сопрягаемых поверхностей коленвала компрессора и ротора электродвигателя, а также распушение листов ротора электродвигателя, что приводит к неисправимому браку ротора электродвигателя и коленвала компрессора.

Кроме того, крепление испытуемого компрессора в ячейках известных установок производится при помощи болтовых захватов, что приводит к большей затрате времени.

Цель изобретения — предотвращение отходов в брак роторов электродвигателей и коленвалов компрессоров при обнаружении в них неисправностей в процессе обкатки-контроля, а также ускорение процесса крепления компрессоров в ячейках установки.

Достигается это за счет того, что каждая ячейка установки снабжена ложным ротором, закрепленным в торцовой части статора и имеющим на свободном конце механизм сцепления с коленвалом компрессора.

Механизм сцепления выполнен в виде обгонной муфты, посадочная поверхность которой имеет кольцевой паз. Ширина паза не превышает диаметра шариков, помещенных в спиральное пазы муфты. Корпус статора в торцовой части снабжен проточкой с помещенным в нее электромагнитом.

На фиг. 1 изображен стенд для испытания компрессоров, вид спереди; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — разрез по Б — Ь на фиг. 2; на фиг. 4 — узел В на фиг. 2.

15 Устройство имеет станину 1 и пневмосисгему 2. На стание 1 расположено несколько одHoTHllHIIx ячеек 8, каждая из которых представляет самостоятельный узел для контроля компрессора и содержпг корпус 4. Во внутрен20 ней части корпуса винтами 5 закреплен статор б электродвигателя. К одному из торцов корпуса 4 винтами 7 крепится щит 8, в котором установлены подшипники 9.

Иа вал 10 напрессован ротор 11 электродви25 гателя. Один конец вала закреплен в под шипниках 9, а другой снабжен обгонной муфтой 12 для соединения вала электродвигателя с коленвалом испытуемого компрессора бытового холодильника (компрессор на фиг. не по30 казан) .

246533

<4 о 4

10 Ранг. 3

Составитель В. Савицкий

Редактор Э. Рубан

Техред Л. В. Куклина

Корректоры: Е. Ласточкина и В. Петрова

Типография, пр. Сапунова, 2

Р г.Z

Муфта 12 имеет корпус 18, в торцовой выточке которого находятся обойма 14 и шайоа 15. В спиральные пазы lб обоймы 14 помещены шарики 17 и пружины 18. Обойма 14 и шайба 15 поджимаются к корпусу И винтами 19.

Внутренние поверхности корпуса И и шайбы 15 образуют кольцевой паз 20, ширина которого составляет 0,7 — 0,9 диаметра шариков

17, что предотвращает выпадание шариков и пружин из спиральных пазов 16.

На свободном торце корпуса 4 выполнена проточка 21, в которой помещен электромагнит 22. Обмотка 28 электромагнита намотана на каркас 24, изготовленный из магнитного материала и закрепленный в корпусе 4 при помощи винтов 25.

Установка работает следующим образом.

Компрессоры бытовых холодильников устанавливают наружным посадочным диаметром в проточки корпусов ячеек и закрепляют в них путем подачи напряжения в обмотку электромагнита 22, при этом одновременно конец ко2 3

3 ленвала испытуемого компрессора входит в посадочное отверстие муфты 12.

При испытании компрессора муфта 12 начинает вращаться, шарики 17 перемещаются по

5 спиральным пазам lб в сторону действия пружины 18 и надежно зажимают вал компрессора.

Предмет изобретения

10 1. Стенд для испытания компрессоров, преимущественно бытовых холодильников, содер жащий станину с ячейками для размещения статоров электродвигателей и узлов крепления компрессоров, отличающийся тем, что, с целью

15 повышения эффективности, в каждой ячейке установлен ротор электродвигателя, закрепленный консольно на валу с муфтой для присоединения компрессора.

2. Стенд по п. 1, отличающийся тем, что, 20 с целью ускорения процесса испытаний, узел крепления компрессора выполнен в виде электромагнита, помещенного в проточке торца ячейки.
